控制阀低逸散填料的控制性能代价
合格证书上写着摩擦力的增长史 · 仪表典型失效模式 · 执行侧
全文约 2400 字 | 阅读约 6 分钟 | 图表 3 张 | 难度 ★★★☆☆ |
VOC 治理改造完工那天，环保和设备都很满意。
六台调节阀换了低逸散填料结构，逸散检测一次通过，数据漂亮得可以直接写进总结材料。阀门到货时随箱的试验报告写着一行编码：ISO 15848-1 AH-CC3-SSA3-t(-29℃,200℃)-Class 300。采购、设备、环保三方会签，没人对这行字提出疑问。
三个月后，其中三台阀所在的回路陆续被操作打上了不好调的标签，切了手动，理由是自动状态下总在小幅摆动。仪表班查过一轮，阀位反馈正常，定位器无报警。
没人把这两件事联系起来。因为那行编码代表的是一份合格证明——而合格证明的作用，就是让人不再追问。
那行编码里写着摩擦力被抬高了几次，
只是没有人这样读它。
· · ·
01
密封和摩擦，本来就是同一个量的两面
填料密封的机理很朴素：靠压盖把填料环压紧，在阀杆表面建立起足够的接触比压，让介质无法从缝隙中挤出去。泄漏率随接触比压上升而迅速下降，大致是指数关系。
而阀杆摩擦力与接触比压近似成正比。
这两句话放在一起，结论就已经出来了：任何提高密封等级的手段，本质上都是在提高接触比压，因而必然同时提高摩擦力。这不是设计缺陷，也不是选型失误，而是物理约束——你不可能只要一面。

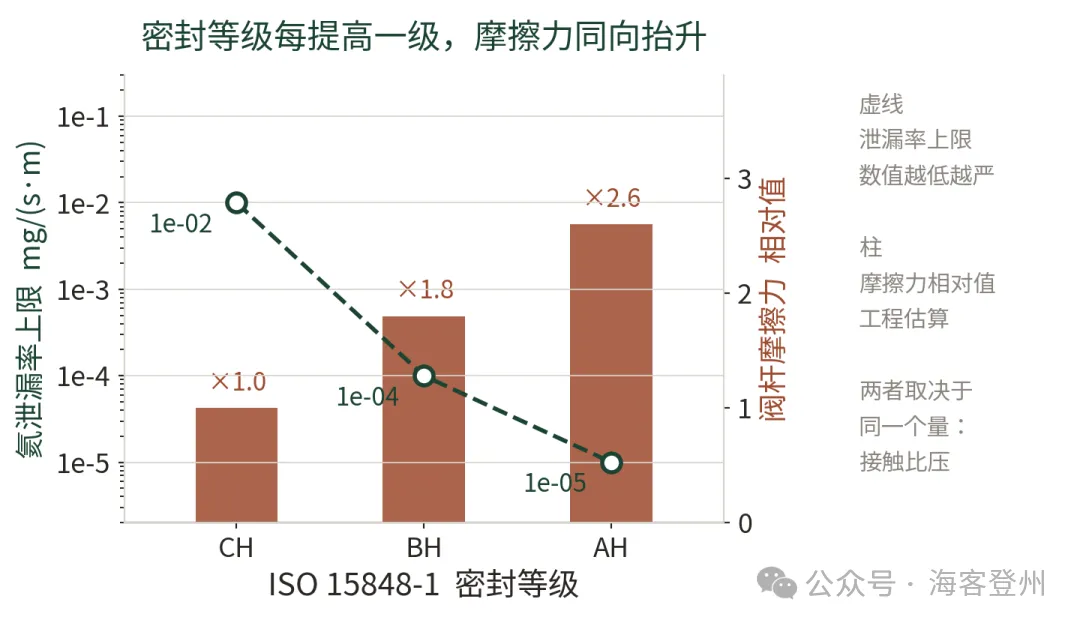

图 1 ISO 15848-1 三个密封等级的泄漏率上限，与相应的阀杆摩擦力相对量级（摩擦力为工程估算，非试验数据）
从 CH 到 AH，泄漏率上限收紧了三个数量级，代价是摩擦力大致翻倍。实现路径通常是三条同时用上：换成柔性石墨、增加填料环层数、提高预紧力。
▍弹簧加载压盖：一个容易被误解的部件
低逸散结构常配碟簧组，也就是所谓的弹簧加载压盖。它的作用是在石墨蠕变和温度循环之后，仍能维持大致恒定的预紧力，避免运行一段时间就得重新拧紧。
很多人把它理解成一个减小摩擦的装置，恰恰相反。碟簧组维持的是一个按最坏工况设定的高预紧力，并且长期不衰减——它换来的是密封稳定性，而不是低摩擦。更需要注意的是，碟簧一旦被压平到超行程状态，恒力特性就消失了，此时它变成一个高刚度弹簧，摩擦力会随温度膨胀急剧上升。
· · ·
02
型式试验到底做了什么动作
ISO 15848-1 是型式试验标准，它把阀门的逸散性能分成三段来标识：密封等级、耐久等级、温度等级。其中耐久等级对隔断阀和调节阀是分开规定的，这一点常被忽略。
隔断阀走 CO 系列：CO1 是 205 次全行程循环加两次热循环，CO2 累计 1500 次，CO3 累计 2500 次。
调节阀走 CC 系列，数字大得多：CC1 要求 20000 次，CC2 累计 60000 次，CC3 累计 100000 次。但关键不在次数，而在动作方式——调节阀的循环是在 50 % 开度位置、以额定行程 ±10 % 的幅值往复。

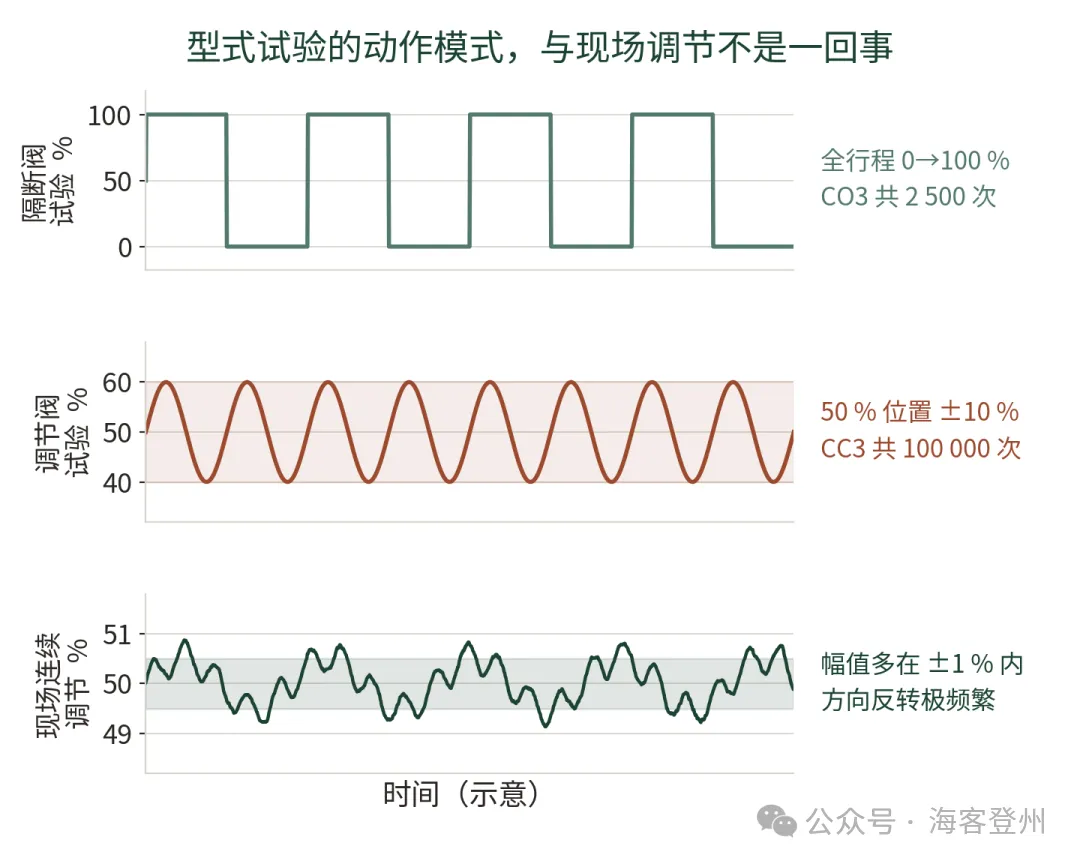

图 2 三种动作模式的对比。前两者是标准规定的试验循环，第三者是连续调节回路的真实工况（示意）
±10 % 是一个相当大的动作。对填料而言，这个幅值远远超过静摩擦的突破阈值，阀杆每一次都在做充分的滑动，属于典型的滑动磨损工况。
而一台连续调节的阀，绝大部分时间在做什么？在 ±1 % 甚至更小的范围内高频反转。这个幅值下，阀杆很可能根本没有突破静摩擦，填料与阀杆之间是微幅往复的微动接触。两者的磨损机理并不相同，试验循环次数因此不能简单折算成现场寿命。
这不是标准的疏漏。型式试验的目的是在可控条件下比较不同结构的密封耐久性，它从来没有承诺覆盖全部现场工况。问题出在使用者这一侧——把一份耐久等级证书当成了对调节性能的背书。
· · ·
03
SSA：写在编码里的摩擦增长史
现在回到开头那行编码，看它的第三段。
试验过程中，如果泄漏率超出目标等级，标准允许对阀杆密封做调整，然后继续试验。所谓调整，在填料结构上就是拧紧压盖。允许的次数与耐久等级挂钩：CC1 或 CO1 最多一次，CC2 或 CO2 最多两次，CC3 或 CO3 最多三次。调整的总次数必须记入试验报告，并在分类标识中写成 SSA-1、SSA-2 或 SSA-3。
AH-CC3-SSA3 的完整读法 AH 最严的密封等级，氦泄漏率不超过 1×10⁻⁵ mg/(s·m) CC3 调节阀最高耐久等级，累计 10 万次 ±10 % 循环 SSA3 为达到上述两项，试验中拧紧了三次填料压盖 前两段是成绩，第三段是代价——而报告里只有前两段被引用 |
换句话说，SSA 次数是这份报告里唯一与摩擦力增长直接相关的信息。一台 SSA-3 的阀，意味着它的密封等级是靠三次追加预紧维持下来的；一台 SSA-0 的阀，则说明初始预紧力足以支撑到试验结束。
两者的铭牌上可以有同样的 AH 和 CC3，出厂时的摩擦力却完全不是一个量级。
前两段是成绩，第三段是代价。
而只有前两段会被写进采购总结。
· · ·
04
整条验收链上都没有的那一项
把这件事往上追一层会发现，问题不在某一份报告，而在整条验收链的覆盖范围。

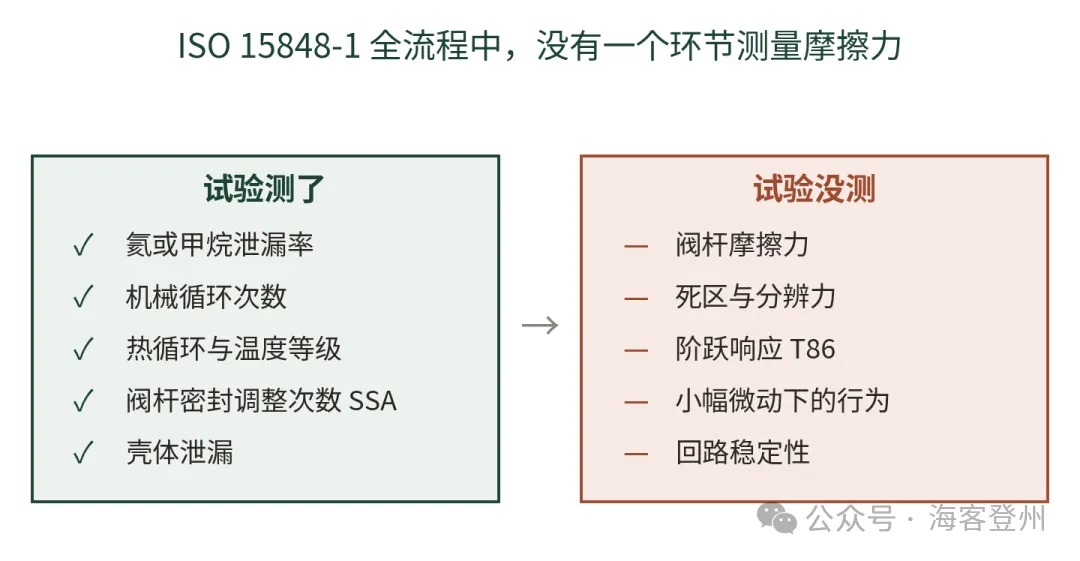

图 3 ISO 15848-1 试验覆盖的项目与未覆盖的项目
ISO 15848-1 管型式试验，ISO 15848-2 管产品验收试验，两者都围绕泄漏率展开。现场改造完成后通常再做一次 VOC 或氦检，同样是泄漏率。三个环节层层把关，测的是同一件事。
而摩擦力、死区、分辨力、阶跃响应，从头到尾没有出现在任何一个环节里。这些项目属于 ISA-75.25.01 的范畴，是另一套标准、另一份报告、另一个专业口——在多数改造项目中，它根本没有被列进验收清单。
于是就有了开头那个局面：三方会签、逐项合格、装置投用、回路变差，而每一份文件都经得起复查。
· · ·
05
能做什么
把 SSA 次数写进技术协议。要求供货方提供完整的 ISO 15848-1 分类标识而非只报密封等级，并对 SSA 次数提出上限。同等密封等级下，SSA 次数越低，结构设计越可靠。
把两套标准放在同一张表里验收。逸散性能按 ISO 15848-1，动态性能按 ISA-75.25.01，两者并列，缺一不可。对参与调节的阀，动态条款不应因为环保改造而被豁免。
改造前后各做一次阶跃测试。这是成本最低的取证方式。有了改造前的死区基线，后续任何争议都有据可依；没有基线，事后再想说清楚就很难。
极端场合考虑波纹管密封。波纹管把阀杆与介质完全隔开，从原理上消除了填料摩擦。代价也很明确：行程受限、承压能力下降、存在疲劳寿命，且需要在波纹管失效时仍有后备填料。适合高毒性、高价值介质，不适合作为通用方案。
最后回到一个更朴素的判断。低逸散改造本身没有问题，需要改变的是对合格二字的理解——一份合格报告说明的，永远只是它测过的那些项目。它没测的部分，不会因为报告合格而自动变好。
合格报告只能覆盖它测过的项目。
没测的部分，不会因此变好。
· · ·
▽ 参考资料（5 项）
· ISO 15848-1:2015 工业阀门 逸散性排放的测量、试验和鉴定程序 第1部分：阀门型式试验的分类体系和鉴定程序
· ISO 15848-2 第2部分：阀门产品验收试验
· ISA-75.25.01 Test Procedure for Control Valve Response Measurement from Step Inputs
· IEC 60534-4 工业过程控制阀 第4部分：检验和例行试验
· TA-Luft / VDI 2440 德国大气污染防治技术导则中的阀门逸散要求
