当那五个不等式被写进了端口里
全文约 2900 字 · 阅读约 8 分钟 · 图表 4 张
适读：仪表设计 / 自控 / 现场调试 / 防爆专责 / 数字化规划
前两篇写完本安参数匹配和安全栅接地，有位做设计的同行发来一句话：这些是不是很快就不用算了？我们下个项目要上 APL。
这个问题问得很好，答案是一半一半。
APL 的支线上，确实不用再逐条算那五个不等式了——计算被前移到了认证阶段，现场只需要核对两个字母。但同一张网络里的主干，压根就不是本安回路，用的是完全另一套防爆逻辑。把这两段混为一谈的人，比想象中多。
本安计算没有消失，它被折叠进了端口的等级标识里。
01
APL 到底是什么
APL 是 Advanced Physical Layer 的缩写，中文常译作以太网高级物理层。它不是一种协议，而是一层物理层规范：把工业以太网送到危险区的现场仪表跟前，用的还是一根双绞线。
底层是 IEEE 802.3cg 定义的 10BASE-T1L——单对双绞线，10 Mbit/s，全双工。在这个基础上，APL 补了三件工业现场必须的东西：
同缆供电 数据和电力走同一对线，不用另拉电源。这一点和 4–20 mA 两线制的习惯是一致的。
长距离 主干最长 1000 m，支线最长 200 m，覆盖绝大多数装置的走线尺度。
防爆 定义了一套端口功率等级，配合 2-WISE 概念，使支线可以做成 Ex ia，直接进 0 区。
推动这件事的是四家标准组织联手：FieldComm Group、ODVA、OPC Foundation 和 PI。这决定了 APL 是协议中立的——PROFINET、EtherNet/IP、OPC UA 都能跑在上面。
02
主干与支线：一根网上的两种防爆思路
这是理解 APL 防爆的关键，也是最容易出错的地方。

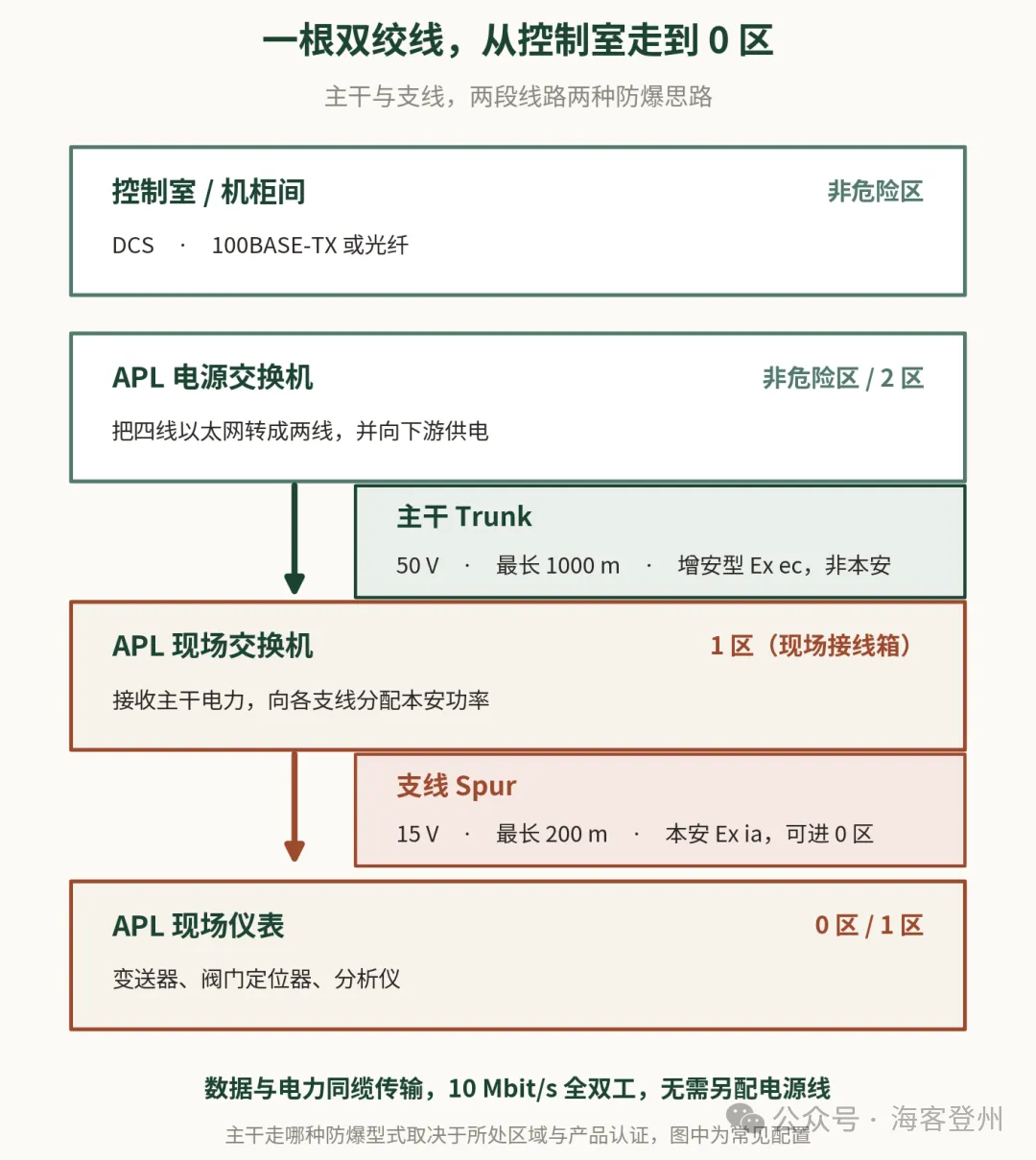

图 1 APL 网络的四层结构与两段线路的防爆分工
▍主干不是本安
主干要把电力送到几百米外的现场交换机，还要供得起下挂的一堆仪表，功率做到几十瓦。这个量级不可能做成本安。1 区的主干通常走增安型 Ex ec 一类的保护方式——它的安装要求、接线盒规格、带电作业限制，跟本安是两回事。
换句话说：主干带电时不能随便开盖接线，这一点和习惯了本安回路「随便量、随便接」的现场作业方式冲突，必须在规程里写清楚。
▍支线才是本安
现场交换机把主干的大功率降下来，向每条支线输出受限的本安功率。这一段是 Ex ia，仪表可以装进 0 区，带电检修、现场校验都不受限制。
所以 APL 的分工是：主干负责运力，支线负责安全。
03
五个功率等级，选型就查这张表
传统本安要在两侧设备之间逐条比参数，APL 换了个思路：把常用的组合预先定义成有限几个等级，两端等级对得上就行。

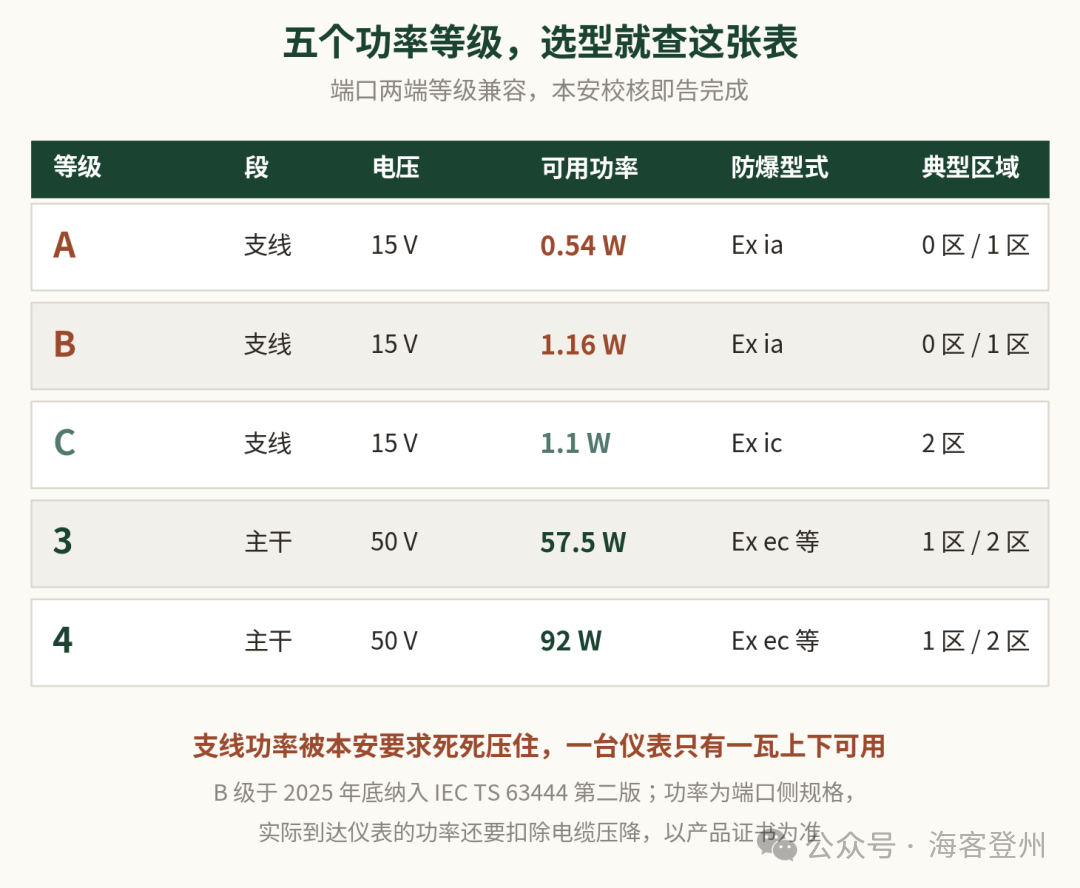

图 2 APL 端口功率等级：支线 A/B/C 与主干 3/4
▍支线只有一瓦上下，这是硬约束
A 级 0.54 W、B 级 1.16 W、C 级 1.1 W——这个数字不是技术做不上去，而是本安的能量上限决定的。前两篇讲的 Po ≤ Pi 那条判据，在这里变成了对整类端口的统一约束。
这带来一个非常实际的后果：不是所有仪表都能做成 APL 版本。常规压力、温度、液位、流量变送器一瓦够用；但带加热、带大功率驱动、带复杂光学系统的分析仪，功率预算就很紧张。选型前先确认表型有没有 APL 版本，这是第一道门槛。
B 级是 2025 年底才正式纳入 IEC TS 63444 第二版的，比 A 级多出一倍功率，给了仪表厂家更多余地。
支线上的一瓦，
是本安能量天花板换算出来的结果。
· · ·
04
2-WISE：为什么不用再算五个不等式
支撑这套等级制的，是一份叫 2-WISE 的技术规范——全称 2-Wire Intrinsically Safe Ethernet，编号 IEC TS 60079-47，2021 年 2 月发布。
它的核心思路是把逐回路的实体参数校核，改成对端口类型的预先认证。厂家在做产品认证时，就已经按最坏情况把 Uo、Io、Po、Co、Lo 全部核算过，并把结论压缩成一个等级标识印在证书和铭牌上。现场只需要确认两端标识兼容。

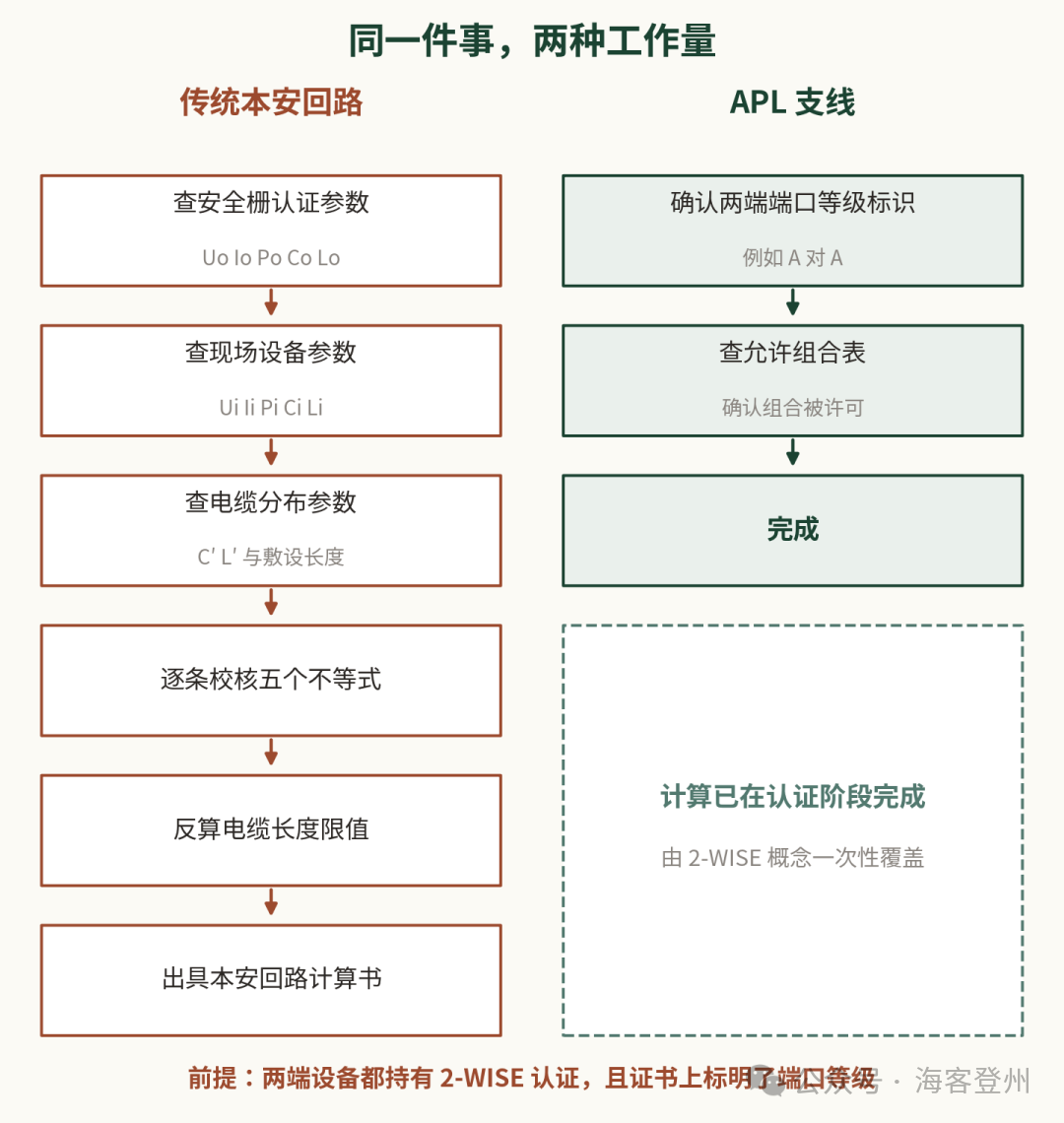

图 3 传统本安回路与 APL 支线的工程流程对比
▍但有两个前提不能省
两端都得有 2-WISE 认证 证书上要能查到端口等级标识。没有这个标识的设备，就退回实体参数逐条算——和前两篇讲的流程一模一样。
电缆要符合规范的类别要求 APL 定义了电缆类别与对应的最大长度。用了不合规的电缆，长度和信号质量都不受保证。这一条替代了原来的 Cc、Lc 计算，但没有取消对电缆的要求。
还有一点值得说清楚：2-WISE 只覆盖支线。主干的防爆合规，仍然要按它自己的保护型式单独处理。
05
现在能不能上
技术侧已经成熟：规范定稿，多家厂商的现场交换机和仪表在售，PROFINET over APL 已经跑在实际生产装置上。
从落地看，2026 年这个阶段大致处在试点走向首批规模部署之间，欧洲尤其德国走在前面，多数案例还是示范性项目和受控扩展。真正卡住项目的，反而不是技术问题。

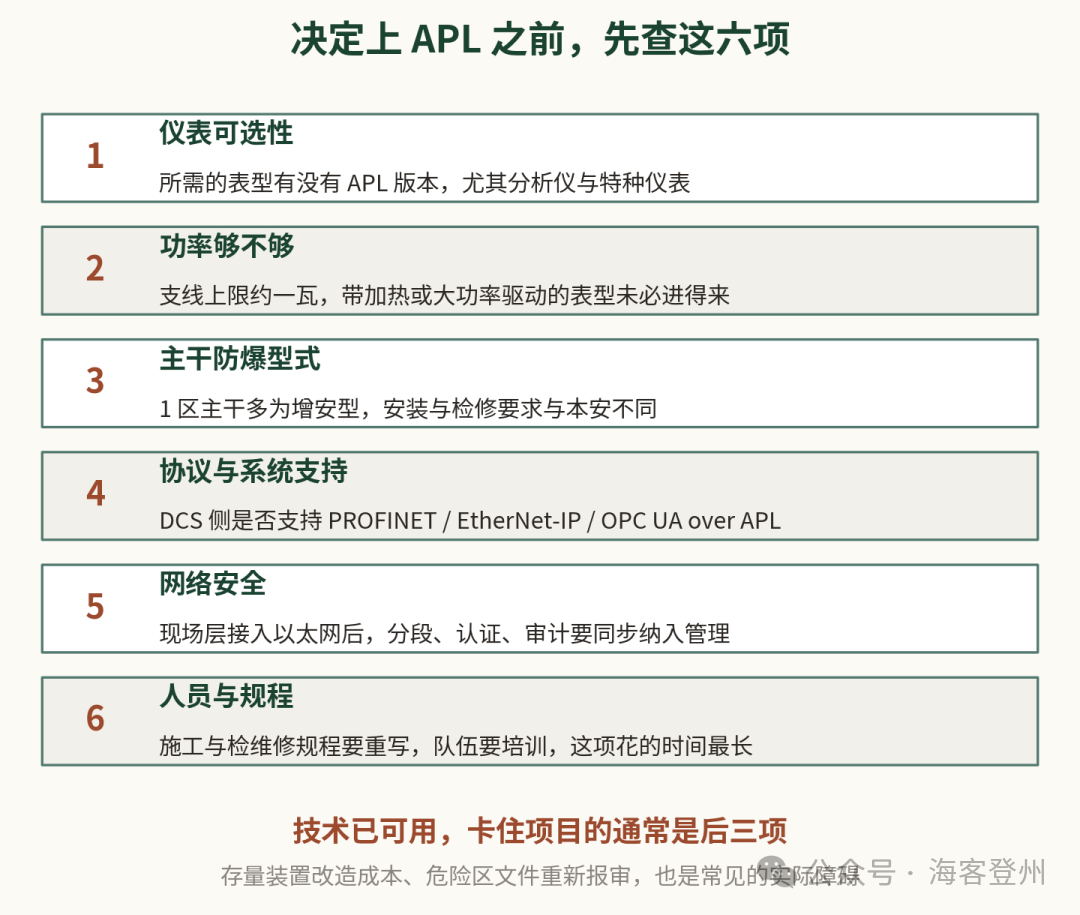

图 4 决定采用 APL 之前需要逐项确认的六件事
常见的现实障碍有四个：存量装置改造成本、危险区文件重新报审的周期、施工与检维修队伍的技能与规程、以及现场层接入以太网之后的网络安全管理。
最后一条尤其容易被低估。4–20 mA 时代，现场层天然是隔离的；APL 把以太网一路铺到仪表跟前，网络分段、访问控制、固件管理这些原本属于 IT 的问题，一并落到了仪表专业头上。
APL 换掉的不只是一层物理层，还有一整套工作方式。
· · ·
06
五个常见误解
一 以为整条 APL 网络都是本安。只有支线是，主干不是。这个误解会直接导致现场作业方式出错。
二 以为不用管防爆了。等级标识替代的是计算过程，不是合规责任。区域划分、设备选型、认证核查一样不少。
三 以为电缆可以随便用。APL 对电缆有类别要求，长度限值随类别变化，仍然要按规范选型。
四 以为 10 Mbit/s 是瓶颈。对过程仪表来说这个带宽极其充裕——它带来的价值不在速度，而在于设备诊断数据可以完整送上来。
五 以为可以直接替换现有回路。APL 需要新的现场交换机、新的仪表、新的系统侧接口，是一次系统级改造，不是换个变送器那么简单。
说到底，APL 值不值得上，取决于你要的是什么。如果只是把 4–20 mA 那个测量值送回来，它带来的边际价值有限；如果你想要的是设备状态、诊断信息、多变量、以及一条能长期演进的现场层通道，那么现在开始了解它的工程规则，时间点是合适的。
· · ·
你们装置有 APL 的试点计划吗？
卡在仪表选型、系统支持，还是审批与规程上？评论区聊聊。
▽ 参考资料（6 项）
· IEC TS 60079-47 2-WISE 两线制本质安全以太网概念
· IEC TS 63444 Ethernet-APL 端口规范（第二版，含 Power Class B）
· IEEE 802.3cg 10BASE-T1L 单对以太网物理层
· Ethernet-APL Engineering Guideline FieldComm Group / ODVA / OPC Foundation / PI
· IEC 60079-11 爆炸性环境 第 11 部分：由本质安全型「i」保护的设备
· IEC 60079-14 爆炸性环境 第 14 部分：电气装置的设计、选型和安装
注：文中参数为规范给出的端口侧典型值，实际工程须以产品防爆证书、厂家手册及现行有效版本标准为准。
