压差报警天天跳，问题可能出在选型那一天
仪表选型 · 现场笔记
微小压力测量：为什么表压变送器不行，差压才行
全文约 3400 字 · 阅读 9 分钟 · 含 4 图 3 表 |
洁净室的压差报警又跳了。
查 HVAC，风阀开度正常。查风机，转速稳定。换了一台新变送器，读数还是每天上下飘几十帕，早上一个值，下午一个值。
维保记录翻了三个月，最后发现问题不在系统——
在选型那一天，有人在表格里填了「表压变送器」。
· · ·
这类问题在现场很常见，因为表压和差压看起来只差一个字，价格差得也不多，采购时很容易被当成同类替换。
但在微压场合，这两者根本不是一回事。下面把原因拆开讲。
01三种变送器，其实是同一个东西
压力变送器的核心是一片感压膜片。膜片两侧压力不等时产生微小位移，由电容式、压阻式或谐振式敏感元件转成电信号。
关键在于：膜片测的永远是「两侧之差」。物理上不存在能测「绝对单一压力」的膜片。
所谓表压、绝压、差压，区别只在于——工程师把膜片背面接到了哪儿。

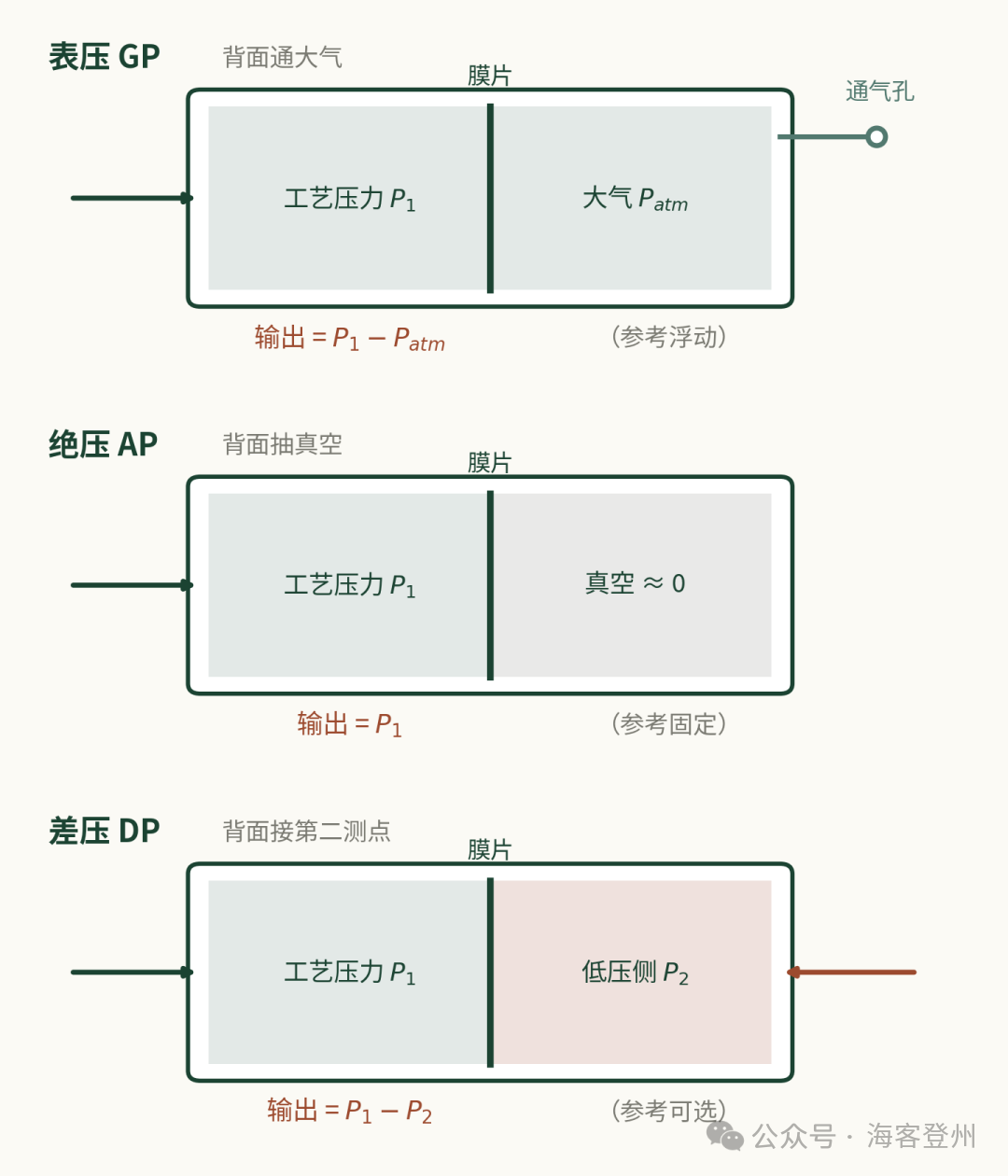

图 1 三类变送器的差异，只在膜片背面接了什么
表压变送器 就是一台低压侧被永久接到「大气」的差压变送器 而大气，是不受你控制的 |
罗斯蒙特 3051C 的产品资料把这一点写得很直白：同轴平面式变送器有两片隔离膜片，用作表压测量时，低压侧的隔离膜片通向大气[1]。手册里还有一句更关键的注解——「3051TG 的量程下限随大气压变化」[1]。
这是原厂对表压参考不确定性的官方确认。
02表压的「零」，挂在天气上
▍通气孔：大气是怎么进来的
表压变送器的膜片背面不是真空，而是通过一条通气通道（vent）与外界连通。现场常见三种做法：
三种通气实现 透气膜通气孔 电子腔或接线盒侧面开小孔，覆盖疏水透气膜（Gore-Tex 类 PTFE 膜），放行空气分子、阻挡液态水和粉尘。最常见。 呼吸管 沿电缆护套内布一根细管，把参考口引到远离污染的接线箱内。潮湿或多尘环境用。 迷宫式排气道 壳体铸造时做出曲折气道，靠路径长度阻挡直接喷淋。防护等级要求高时用。 |
通气孔失效：现场零点漂移的头号根因 透气膜一旦被油污、粉尘、涂装漆雾堵塞，或者冬季结冰、结露封堵，膜片背面腔体的压力就被「冻结」在堵塞发生那一刻的历史值上。 此后所有真实的大气变化都不再传到参考侧，全部转成零点漂移。 表面现象是「变送器无缘无故跑零点」，实际是参考通道死了。 另一种情形：通气孔正对风机出口或通风百叶，气流动压叠加进参考侧，产生几十到几百帕的随机波动。 |
▍大气压到底能变多少
海平面标准大气压 101.325 kPa[2]，但实际读数受天气系统支配，通常在 98–105 kPa 之间波动[3]，总区间约 7 kPa。日常晴雨交替带来的日变化量级在 2–3 kPa。
除此之外还有几项容易被忽略的：
来源 | 量级 | 影响方式 |
海拔 | 每 100 m 约 1.2 kPa | 搬迁或标高变更即改基准 |
大气潮汐 | 30–100 Pa | 半日周期，昼夜系统性偏差 |
天气系统 | 2–3 kPa / 日 | 随机游走，无法预测 |
强台风 | 可达 14 kPa | 极端但确实发生 |
大气潮汐这一项有长期观测数据支撑：某天文台 2008–2019 年连续记录显示，昼间与夜间大气压中位数存在约 0.5 mb（50 Pa）的系统性差异，归因于太阳加热引起的热潮汐[4]。
· · ·
现在把这些数字，和洁净室的压差要求放在一起看。
ISO 14644-4 推荐相邻不同洁净等级区域间的压差为 5–20 Pa[5]。
要测的是 10 Pa 背景漂移是 2000 Pa 这不是精度问题，是量级问题 |

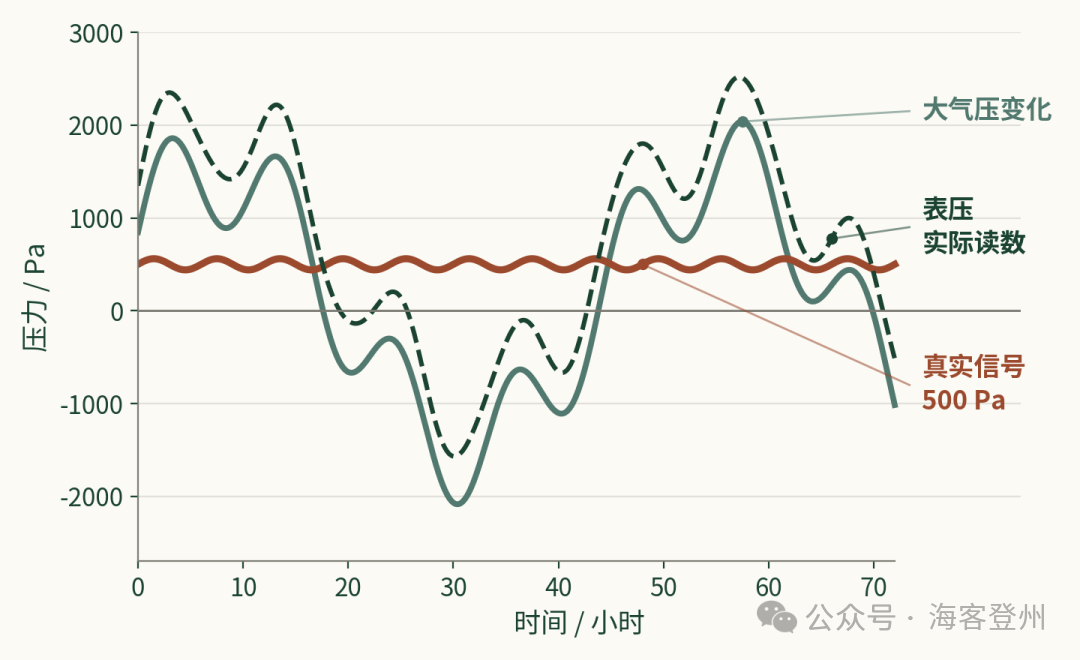

图 2 500 Pa 信号 vs 大气波动：表压读数完全被背景支配
图 2 里红线是真实信号（约 500 Pa，带小幅工艺波动），绿线是同期大气压变化，黑虚线是表压变送器的实际输出。
信号被彻底淹没。变送器分不清「罐内压力升高了」和「外面天气变了」。
03三层误差，是怎么叠上去的
▍第一层：精度是按满量程算的
这一点最容易被忽略。变送器精度写作「±0.1 % FS」或「±0.065 % of span」，FS 是满量程。也就是说：
绝对误差 ＝ 精度百分比 × 量程 与被测值大小无关 |
被测值越小，同样的绝对误差占比越大。而表压变送器受膜片刚度和过压保护限制，量程做不小——在线式产品的量程下限通常在 10 kPa 量级，通用型更高。

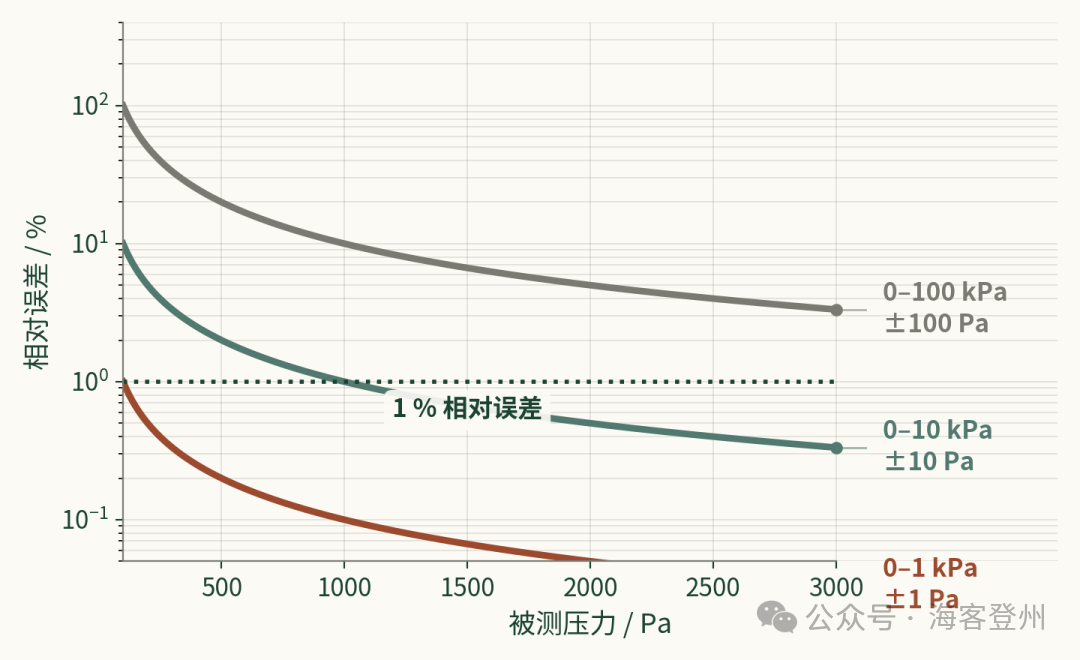

图 3 同为 ±0.1 % FS，量程决定了微压区的相对误差
以 0–10 kPa、±0.1 % FS 为例，绝对误差 ±10 Pa：
被测值 | 相对误差 | 可用性 |
5000 Pa | 0.2 % | 可接受 |
1000 Pa | 1 % | 临界 |
500 Pa | 2 % | 勉强 |
100 Pa | 10 % | 不可用 |
▍第二层：大气漂移直接进读数
这一项不体现在任何精度指标里。因为厂家在标定实验室内默认参考压力恒定——而现场不是实验室。
前面说的 2–3 kPa 日变化，相对 500 Pa 信号是 4–6 倍；相对洁净室 10 Pa 的压差要求，是 200–300 倍。
在这个场合，任何精度等级的表压变送器都没有意义。
▍第三层：零点稳定性与温漂
微压测量时，工作点本身就落在量程零点附近，而零点区恰恰是漂移影响最集中的地方。
典型温度影响指标 ±0.1 % FS / 10 °C（部分产品以 ±0.075 % span + ±0.1 % URL 的组合形式给出）。10 kPa 量程下就是 ±10 Pa / 10 °C。现场昼夜温差按 15 °C 算，零点跑动约 15 Pa——对 500 Pa 信号是 3 % 误差。
还有一项：安装姿态 罗斯蒙特手册列出的安装位置影响：膜片处于垂直平面时零点偏移可达 ±1.25 inH₂O（约 311 Pa），毛细管远传型可达 ±5 inH₂O（约 1243 Pa）[1]。 手册注明这些偏移「可通过标定消除」——前提是标定完成后，安装姿态不再变动。 现场检修拆装后没有重新校零，是另一个常见的漂移来源。 |
▍三层叠加的结果
以测量 500 Pa 信号为例，两种方案的误差分项：
误差项 | 表压 0–10 kPa | 差压 0–1 kPa |
基本精度 | ±10 Pa (2 %) | ±1 Pa (0.2 %) |
大气压日变化 | ±2000 Pa (400 %) | ≈ 0 共模抵消 |
温漂 (ΔT=15 °C) | ±15 Pa (3 %) | ±1.5 Pa (0.3 %) |
安装姿态 | 需标定消除 | 需标定消除 |
合成量级 | 完全不可用 | 约 0.4 % |
注 按 GUM 方法各分项应作为 B 类不确定度以方和根合成[6]，此处仅作量级对照。但大气压项已经量级压倒，合成方式对结论无影响。
04差压凭什么能解决
▍共模抵消
差压变送器的两个取压口处在同一个大气环境里。大气压变化对高压侧和低压侧是等量的，相减后自动消失：
(P₁ + ΔP_atm) − (P₂ + ΔP_atm) ＝ P₁ − P₂ 仪表工程中「共模抑制」思想在压力测量上的体现 |
▍参考稳了，量程才敢做小
微差压专用产品可做到 0–100 Pa 甚至更低，配合 ±0.1 % FS 就是 ±0.1 Pa 的绝对误差。
这在表压体系下根本不可能——即便造得出 0–500 Pa 的表压膜片，大气漂移也会让它每天满量程跑好几遍。
▍密闭罐液位：把气相压力减掉
这是最典型的应用。表压变送器装在罐底，只知道总压：
P_底 ＝ ρgh ＋ P_气相 两个未知量，一个方程 |
无解。气相压力一变——罐内气体升温、呼吸阀动作、氮封调压——液位读数就跟着错。
差压变送器把负压侧接到罐顶气相空间，直接减掉 P_气相，剩下的纯粹是液柱 ρgh。
密闭罐液位 没有第二种方案 |
05别急着换差压——三个坑
差压不是无条件的更优解。有三个问题必须先核算。
坑一 静压误差（Static Pressure Effect） 在高静压管线上测微小差压时，静压本身会引起零点和量程的偏移。 这是差压变送器独有的误差项，表压没有。 罗斯蒙特对 3051CD 给出的考核条件是：1000 psi（约 6.9 MPa）管线压力、1:1 至 5:1 量程比范围内[1]。超出这个范围必须查静压误差曲线并做补偿。 实例：在 10 MPa 管线上测 1 kPa 差压，静压零点误差可能与被测量本身同量级。此时应选带静压补偿的多变量型号，或改用其他测量原理。 |
坑二 引压管的液柱与温度 两侧引压管必须等长、等温、同水平。 任何高差都以 ρgh 直接叠加进读数——水柱每 1 mm 高差约 9.8 Pa，对 100 Pa 量程就是 10 % 误差。 冬季伴热不均是最常见的故障源：一侧管内介质温度高、密度小，另一侧低、密度大，两侧液柱重量不等，产生随环境温度缓慢游走的假差压。 气体测量时管路必须能自排液，液体测量时必须能自排气，否则积液或气泡造成同样的液柱误差。 |
坑三 单向超压 一侧突然加压而另一侧仍在常压（阀门误操作、开车顺序错误、单侧堵塞后系统升压），膜片承受远超差压量程的单向载荷，可能永久变形或破裂。 微差压变送器膜片薄、刚度低，超压耐受能力更差，操作规程必须严格执行。 |

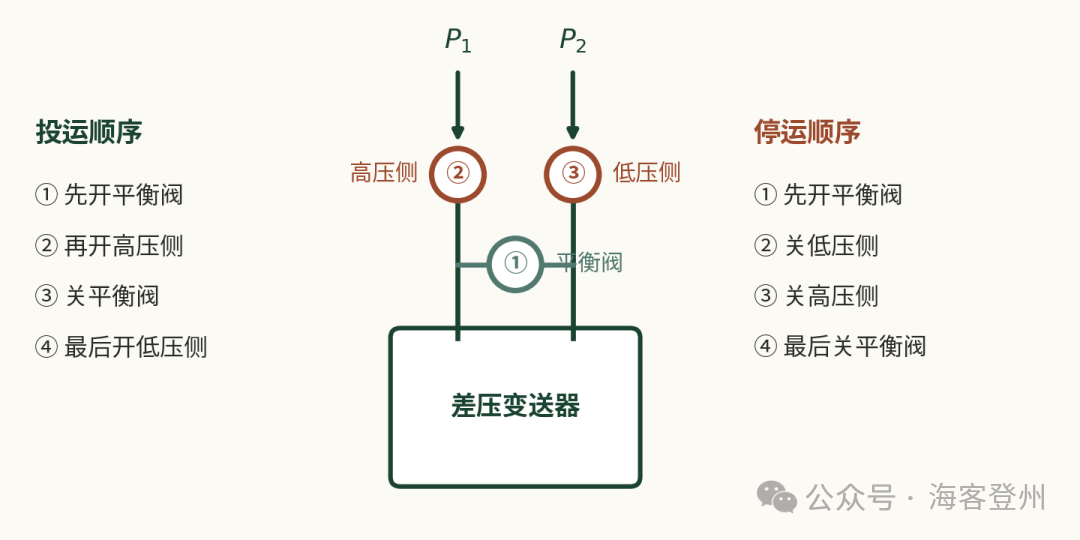

图 4 三阀组的投运与停运顺序：平衡阀永远第一个开、最后一个关
06两分钟选型判断
大部分场合，下面这张对照就够用了。
选差压 DP 信号量级 < 10 kPa 参考点 本身在变 罐内气压、上游压力 背景漂移 漂移 / 信号 > 5 % 安装成本 两路引压、三阀组、伴热 洁净室压差、滤网压降、风管、密闭罐液位、孔板流量 | 选表压 GP 信号量级 > 100 kPa 参考点 确实就是大气 背景漂移 漂移 / 信号 < 1 % 安装成本 单点取压，简单 管道压力、泵出口、储气罐、开口池液位 |
中间地带（10–100 kPa）怎么办？
估算背景漂移相对信号的比例。超过 5 % 就该考虑差压方案。
或者退一步——如果参考的确实就是大气，且允许周期性重新校零，表压仍然是更经济可靠的选择。别为了「更准」把简单系统做复杂。
· · ·
表压变送器的零点挂在大气上 而大气是浮动的 信号大时这点浮动可以忽略；信号小到与大气日波动同量级时，参考点的不确定性就成了主要误差。差压把参考点从「大气」换成「另一个你关心的实际测点」，共模自动消掉，才有条件把量程压到几百帕。 |
写在最后
这类问题的麻烦之处在于，它不会在开车时暴露——变送器有输出、有量程、精度证书齐全，一切看起来都对。
直到某天压差报警开始规律性地跳，才发现根子在选型表上那一格。
你厂里有哪个测点，是当初选错了型、后来靠人工补偿硬扛下来的？欢迎在评论区聊聊。
