呼吸阀通气量计算小程序
使 用 说 明
依据 API Standard 2000 第七版
海客登州 · 仪表与自控工具集
haikedengzhou.cn
一、工具用途与适用范围
1.1 解决什么问题
常压及低压储罐在收付料、气温骤变、外部火灾等工况下会产生显著的气相体积变化。若泄放能力不足，罐体可能超压鼓顶或抽真空瘪罐。呼吸阀（压力真空阀，即标准中的 PV valve）的定径依据，就是把这些工况下的通气需求量算清楚。
本工具按 API Standard 2000 第七版，计算两类通气量：
●正常通气：收付料引起的液体置换，以及气温变化引起的气相热胀冷缩
●紧急通气：外部火灾加热罐内液体，急剧汽化产生的泄放量
输出为空气当量流量（Nm³/h，基准 0°C、101.325 kPa），可直接与厂家样本上的阀门泄放能力曲线比对选型。
1.2 适用范围
项目 | 范围 |
罐型 | 非冷冻地上储罐（固定顶罐、内浮顶罐） |
压力范围 | 全真空 至 103.4 kPa(g) |
介质 | 石油及石油产品为主；其他介质需工程判断（标准第1章） |
单位制 | SI，输出 Nm³/h 空气当量 |
不在本工具范围内的内容 外浮顶罐——标准明确排除（第1章）。 冷冻储罐——标准第4章另有规定，涉及大气压变化、进料闪蒸、失冷等场景；且双壁冷冻罐火灾工况标准明言不提供计算方法。 标准 3.2.5 列举的其他工况：蒸汽置换后冷凝、氮封调节阀失效、换热盘管内漏、排放总管背压、化学反应、内部爆燃等。标准本身对这些工况不提供计算方法，只要求逐项识别评估，需另行专项计算。 液位溢流保护——标准 3.2.5.10 明确指出呼吸阀不应用于防溢流，另按 API 2350 等考虑。 |
关于本工具的定位 本工具计算的是「通气需求量」，不是「阀门选型结果」。拿到需求量之后，还需要： 一、按 3.6.2 确定整定压力与泄放压力（整定压力通常需低于罐设计压力，以保证泄放时有足够超压建立流量）； 二、查厂家在该泄放压力下的实测流量曲线，核对是否满足需求； 三、按 3.7 核算进出口管路压降、阻火器阻力对泄放能力的影响。 这三步涉及具体设备样本与管路布置，工具不代劳。 |
二、正常通气计算
2.1 两种方法怎么选
标准给了两条并行路径，结果可能差别很大，尤其是吸入（真空）侧。
通用法 3.3.2 | Annex A 传统法 | |
来源 | 基于热力学模型的详细计算 | 1940 年代起沿用的经验做法 |
热吸入依据 | 暴雨骤冷工况（225 kg/m²·h 雨强）算得的温降速率 | 假定温降速率 56 K/h（大罐 28 K/h） |
适用罐容 | 不限 | 低于 30000 m³ |
结果特点 | 吸入量通常明显偏大 | 吸入量较小 |
选用 | 默认推荐 | 仅当四项条件全满足时可用 |
两法差异的原因，标准专门写了 Annex G 解释：核心在于小罐的表面积体积比远大于大罐，冷却速率高得多，而 Annex A 用了一个与罐容无关的固定温降速率，因而低估了小罐的吸入需求。
Annex A 的四项适用条件（A.1.2） 一、罐容低于 30000 m³； 二、气相空间最高操作温度约 48.9°C 及以下； 三、罐体不保温； 四、罐内介质与进料温度均低于最高操作压力下的沸点。 工具中这四项做成了必须勾选的确认项。任一项不满足，标准 A.1.3 要求改用通用法，工具会阻止计算并提示切换——因为 Annex A 在此类场合会低估吸入量，属不保守方向。 |
2.2 输入项说明
2.2.1 基本参数
输入项 | 说明 |
罐容 Vtk | 立式罐可按壳体高度计算的容积（3.3.2.3.1 允许）。Annex A 行业惯例用最大液体容积，即不含罐顶部分。 |
最大进液速率 | 设计最大收料流量，m³/h。无进液工况填 0。 |
最大出液速率 | 设计最大付料流量，m³/h。无出液工况填 0。 |
2.2.2 介质挥发性
通用法与 Annex A 的判据不同，不要混用：
方法 | 判据 | 影响 |
通用法 | 蒸气压是否高于 5.0 kPa | 高于则进液呼出量按 2.0 倍液体流量计（式3），否则 1.0 倍（式1） |
Annex A | 闪点是否低于 37.8°C（无闪点数据时看沸点是否低于 148.9°C） | 低闪点则进液呼出按 2.02 系数，且热呼出等于热吸入；高闪点则 1.01 系数，热呼出取热吸入的 60% |
闪点与沸点数据同时具备时，标准要求以闪点为准（Table A.1 注 a）。
2.2.3 热效应参数（仅通用法）
两个系数分别控制热呼出与热吸入：
●Y 因子（Table 1）：只与纬度有关。低于 42° 取 0.32，42°~58° 取 0.25，高于 58° 取 0.2。
●C 因子（Table 2）：与纬度、蒸气压类别、平均储存温度三者有关，取值 2.5 至 6.5。
C 因子选择的一个要点 蒸气压类别若选「高于己烷或未知」，则无论储存温度高低，C 值都取该纬度下的较大值。这是标准的保守设计——介质蒸气压不明时不给折减。 只有确认介质蒸气压与己烷相当、且平均储存温度低于 25°C 时，才能取到较小的 C 值。介质物性没核实清楚的场合，保持默认的「高于己烷或未知」。 |
2.2.4 保温折减系数 Ri
保温层降低罐体与环境的换热速率，从而同时降低热呼出与热吸入量。工具支持四种情形：
情形 | 公式 | 需输入 |
无保温 | Ri = 1 | — |
全保温 | 式11：Rin = 1/(1 + h·l/λ) | 内侧传热系数 h、保温厚度 l、导热系数 λ |
部分保温 | 式12：按保温面积占比加权 | 上述三项，加保温面积与罐总表面积 |
双壁罐 | 式13：Rc = 0.25 + 0.75·Ac/A | 外露面积 Ac、总表面积 A |
标准注明典型罐的内侧传热系数 h 常取 4 W/(m²·K)，工具中已预置此默认值。标准给的算例：l = 0.1 m、λ = 0.05 W/(m·K)、h = 4 W/(m²·K)，算得 Rin = 0.11，即保温罐的通气需求为不保温罐的 0.11 倍。可用此例校验工具。
2.3 结果读法
结果分吸入侧与呼出侧，各自列出液体置换项、热效应项与合计。合计值即定径依据——标准 3.3.1 要求正常通气至少取液体置换与热效应之和。
●吸入合计：用于真空侧（吸入阀）定径
●呼出合计：用于压力侧（呼出阀）定径
结果面板同时列出所采用的 Y、C、Ri 数值，便于复核与写入计算书。
三、紧急通气计算（火灾工况）
3.1 先判断是否需要计算
如果储罐按 API 650 设计为弱顶结构（frangible roof，顶壁连接焊缝强度低于其他焊缝），超压时顶壁焊缝会先行撕裂泄压，标准 3.3.3.2 规定此类罐可不另行考虑紧急通气量要求。工具中勾选对应选项即输出该结论。
弱顶罐的注意事项 标准特别提醒：直径小于 15 m 的罐，需仔细核对其弱顶结构是否满足现行要求——小直径罐的顶壁连接较难保证先于其他焊缝失效。 即便是弱顶罐，仍可加设紧急泄放装置，以避免弱顶真的被撕开（撕开意味着罐顶报废与物料外泄）。 |
3.2 润湿面积的计算规则
火灾工况的热输入量取决于罐体被液体浸润、同时受外部火焰加热的表面积。标准（Table 7 注 a）按罐型规定：
罐型 | 润湿面积取法 |
立式罐 | 壳体表面积计算至距地面 9.14 m 高度。落地罐的底板不计入。 |
卧式罐 | 总表面积的 75%，与计算至 9.14 m 高度的面积，取较大者。 |
球罐、椭球罐 | 总表面积的 55%，与计算至 9.14 m 高度的面积，取较大者。 |
工具对立式落地罐可自动计算（输入罐径与壳体高度即可，高度自动取 9.14 m 与实际高度的较小值）；其余罐型请按上表自行算好后手动输入。
架空立式罐的处理 若立式罐支撑架空，标准要求把部分底面积也计入润湿面积，具体比例取决于罐径与离地高度，标准原文写明「须运用工程判断」。 工具不对此自动取值——这类判断没有唯一正确答案，代为假定反而掩盖了决策点。请自行确定后用手动输入模式。 |
3.3 两条计算路径
3.3.1 己烷类流体路径（Table 7）
若介质物性与己烷相近，可直接查 Table 7 得到通气量，再乘环境因子 F。这是标准 3.3.3.3.3 提供的简化途径，其内在假定为：汽化潜热 334900 J/kg、分子量 86.17、蒸气温度 15.6°C。
润湿面积超过 260 m² 时，分两种情形：
●罐设计压力不高于 7 kPa(g)：通气量封顶为 19910 Nm³/h。标准认为此类低压罐在达到最大汽化速率前，罐壁已因过热失强而先行破坏于气相部位，再加大泄放能力无实际意义（Annex B）。
●罐设计压力在 7 至 103.4 kPa(g) 之间：按式16 计算，q = 208.2 × F × A^0.82，不封顶。
3.3.2 任意流体路径（式14）
介质物性与己烷差别较大时，走这条路径。需要输入三个物性参数：
参数 | 含义 | 取值提示 |
L | 汽化潜热，J/kg | 取泄放压力与温度下的值 |
M | 蒸气分子量 | — |
T | 排放蒸气绝对温度，K | 标准注：通常取泄放压力下储液的泡点温度 |
热输入量 Q 由工具按 Table 3 的分段公式自动计算，随后代入式14。
物性数据的取值纪律 这三个参数直接线性或开方影响定径结果，必须来自可靠物性来源——纯组分可查 CoolProp（本工具集的流体物性查询工具即可），混合物需按实际组成做闪蒸计算。 不要使用「典型原油组成」「典型石脑油组成」这类假定数据。这类流体的实际组成差异极大，假定组成会把误差直接传导到定径结果上。组成不明时，宁可回退到己烷路径并说明保守性，也不要用编造的组成算出一个看似精确的数字。 |
3.4 环境因子 F
F 用于计入减少火灾热输入的措施，取自 Table 9。标准明确规定：只能取一项，不得叠加。
配置 | F 值 |
裸金属罐 | 1.0 |
保温 2.5 cm / 5.1 cm / 10.2 cm | 0.3 / 0.15 / 0.075 |
保温 15.2 cm / 20.3 cm / 25.4 cm / 30.5 cm | 0.05 / 0.0375 / 0.03 / 0.025 |
喷淋水设施 | 1.0（标准不建议折减） |
泄压排空设施 | 1.0（不允许折减） |
地下储存 | 0 |
覆土地上储存 | 0.03 |
远离罐体的围堰导流 | 0.5 |
保温取得 F 折减的前提条件（Table 9 注 a） 保温层必须同时满足三点：能抵抗消防水枪冲击而不脱落、不燃、在 537.8°C 下不分解。 任一条不满足，标准规定不得取保温折减，F 按裸金属罐的 1.0 计。 另外，表中的电导率值基于导热系数 9 W/(m²·K·cm) 的保守假定；实际保温材料的电导率需使用者自行核实。 喷淋水设施一项容易误读：标准承认理想条件下水膜可吸收大部分辐射热，但考虑到结冰、大风、系统堵塞、水源不可靠等因素，不推荐给予任何折减，故 F 仍取 1.0。 |
3.5 可扣除的正常通气能力
标准 3.3.3.3.5 允许把已装设的正常通气装置的泄放能力计入总泄放能力：火灾时可不计热效应通气，且可假定无进液。因此紧急泄放装置只需补足差额部分。工具输出中会提示这一点，但扣除计算需结合具体阀门在泄放压力下的实测能力，由使用者自行完成。
四、验证用例
以下用例可用于首次使用时校验工具，或在修改后回归验证。
4.1 正常通气 · 通用法
输入：罐容 1000 m³，进液 50 m³/h（蒸气压高于 5.0 kPa），出液 80 m³/h，纬度 42°~58°，蒸气压类别「高于己烷或未知」，储存温度低于 25°C，无保温。
项目 | 计算 | 结果 Nm³/h |
吸入-出液 | 式5，等于出液速率 | 80.0 |
吸入-热效应 | 式9，C = 5，5×1000^0.7 | 629.5 |
吸入合计 | — | 709.5 |
呼出-进液 | 式3，2.0×50 | 100.0 |
呼出-热效应 | 式7，Y = 0.25，0.25×1000^0.9 | 125.3 |
呼出合计 | — | 225.3 |
4.2 正常通气 · Annex A
输入：同上罐容与流量，介质取闪点不低于 37.8°C，四项适用条件全部勾选。
项目 | 计算 | 结果 Nm³/h |
吸入-出液 | 0.94×80 | 75.2 |
吸入-热效应 | Table A.3 查表，1000 m³ | 169 |
吸入合计 | — | 244.2 |
呼出-进液 | 1.01×50 | 50.5 |
呼出-热效应 | Table A.3 第 3 列 | 101 |
呼出合计 | — | 151.5 |
对比 4.1 与 4.2：同一座罐，吸入侧需求量相差约 2.9 倍。这正是 Annex G 所讨论的两法差异，也是标准要求使用者明确记录所用方法的原因（3.3.2.1）。
4.3 保温折减
输入：全保温，h = 4 W/(m²·K)，保温厚度 l = 0.1 m，导热系数 λ = 0.05 W/(m·K)。
预期结果：Rin = 0.111，与标准 3.3.2.4 算例给出的 0.11 一致。热呼出与热吸入均按此系数折减。
4.4 紧急通气 · Table 7 段界点
这两个点用于验证工具采用的是标准表值而非连续公式，请手动输入润湿面积：
润湿面积 m² | 预期结果 Nm³/h（F = 1.0） |
19 | 5780 |
110 | 15461 |
100 | 14631（90 与 110 之间线性插值） |
260 | 19910 |
4.5 紧急通气 · 大面积封顶与式16
输入：立式罐 D = 10 m，H = 12 m，F = 1.0。润湿面积按 π×10×9.14 = 287.1 m²，超过 260 m²。
●设计压力不高于 7 kPa(g)：结果应为 19910 Nm³/h（封顶）
●设计压力 7~103.4 kPa(g)：结果应为 208.2×287.1^0.82 ≈ 21540 Nm³/h
五、数据溯源与实现说明
5.1 数据来源
工具内所有公式常数与表格数据，均逐项录自 API Standard 2000 第七版原文：
●Table 1（Y 因子）、Table 2（C 因子）：正文第 10、11 页
●Table 3（热输入 Q 分段公式）：正文第 13 页
●Table 5（大面积通气量规则）、Table 7（通气量表，31 个数据点）：正文第 14、16 页
●Table 9（环境因子 F）：正文第 18 页
●Table A.3（Annex A 热效应表，26 个数据点）：第 41 页
●式1 至式16、式11 至式13（保温折减）、式B.9（表值推导）
5.2 交叉验证情况
Table 7 的全部 31 个数据点，已用 Annex B 的分段热输入公式配合式B.9 独立重算并逐点比对。结果如下：
●29 个点偏差不超过 0.11%，与公式完全吻合；
●19 m² 与 110 m² 两点，表值分别比公式值高 1.0% 与 3.8%。
追查原因：这两点位于 Annex B 的分段边界附近，标准编表时沿用了前一分段的公式（分段边界 18.6 与 93 m² 由 USC 的 200 与 1000 ft² 换算而来）。表值高于公式值，即偏保守。
本工具的处理原则 润湿面积不超过 260 m² 时，以 Table 7 表值线性插值为准，不使用连续公式。 理由有二：其一，标准 3.3.3.3.3 明文规定己烷类流体的通气量「可由 Table 5 或 Table 6 确定」，表为权威出处；其二，表值方向保守。 式16 的常数 208.2 已复核（重算得 208.190），用于面积超过 260 m² 且设计压力高于 7 kPa(g) 的情形。 |
另需说明一处标准内部的固有差异：式14（任意流体路径）与 Table 7 体系存在约 2.8% 的偏差。原因是式B.9 的常数 14982 等于 906.6 乘以 273.15 的平方根，即按 0°C 折算；而式14 由使用者代入实际排放温度。本工具两条路径均按标准原文实现，不作调和——人为「统一」会偏离标准文本，且掩盖了这一差异的存在。
5.3 未经数值验证的部分
如实说明：以上为数值层面的验证情况。工具的界面渲染、选项联动、真机交互行为不在此列，属于需要在实际使用中确认的部分。若发现界面行为与本说明描述不符，以标准原文为准并反馈修正。
5.4 版本关系备注
API 2000 第六版（2009）与 ISO 28300:2008 为等同采用关系，封面双编号发行。第七版（2014）是 API 单独修订版本，不再带 ISO 双编号，框架延续第六版，细节系数与条文有修正。本工具依据第七版。
国内采标为 SY/T 10004（采用 API 2000）。具体采用的是哪一版本、是否等同采用，使用者如需引用国内标准编号，请自行核实标准文本。

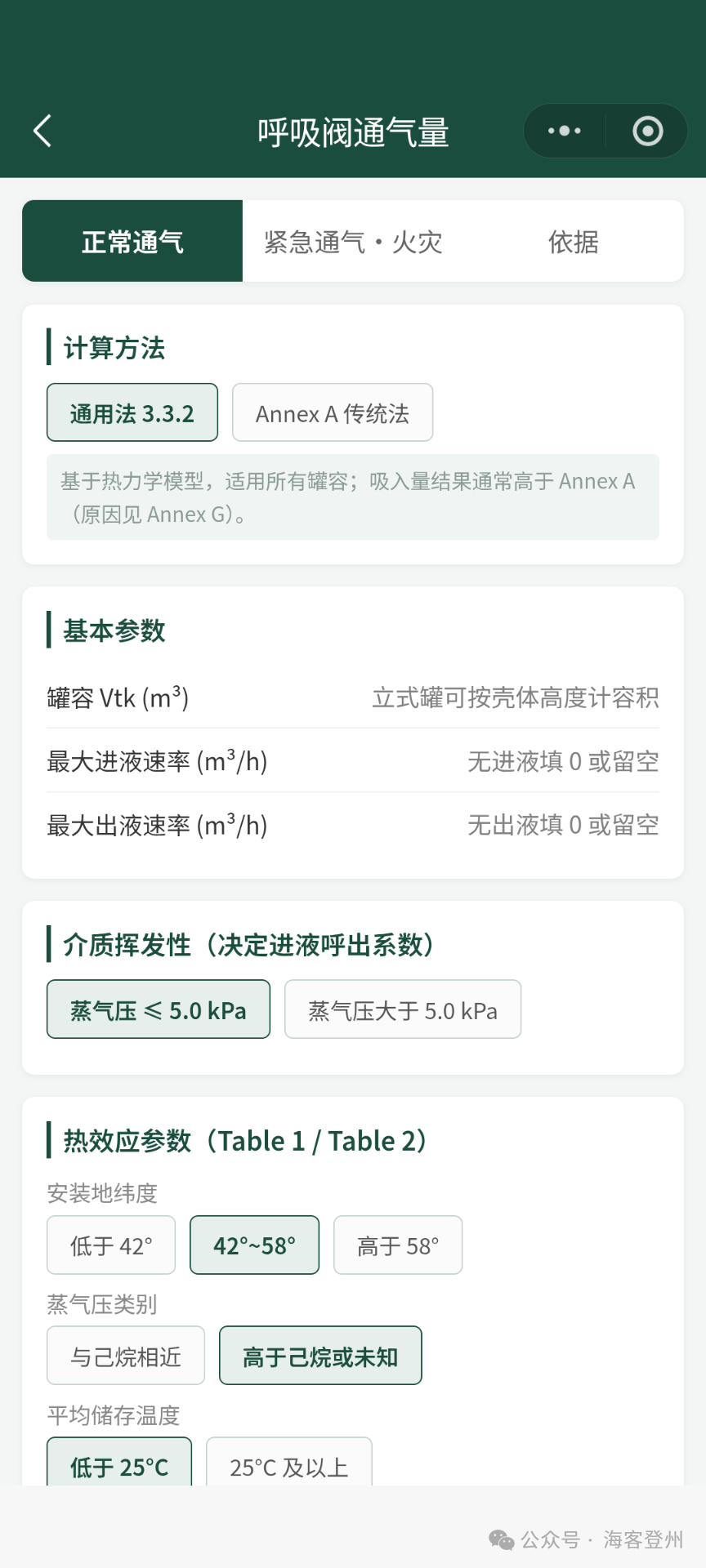

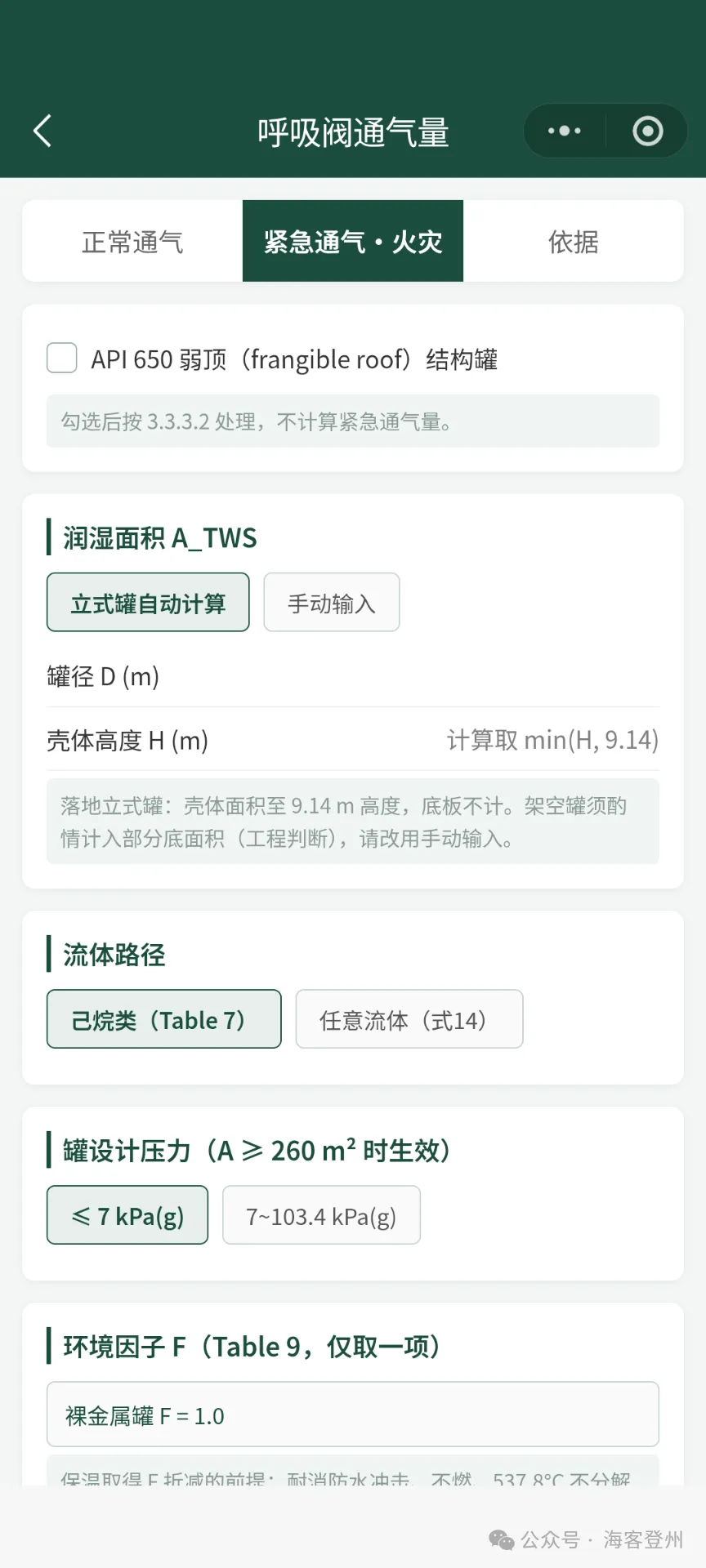

六、界面参考
|
|
