电机启动器有必要四触点吗？

电机启动器的四触点分工与状态表判读

新输送线调试时常见这样一幕：PLC 发出正转命令，RUN 灯亮，HMI 显示一切正常，滚筒却纹丝不动。线圈像是试图吸合，热继电器没动作，电工只能从头逐点排查。同样的戏码也出现在天车、冷凝风机和小型包装线上——指示灯说在转，电机说没有。问题不在某个元件，而在状态本身是模糊的：你不知道 RUN 信号代表的是"命令已发出"还是"触点真的闭合了"。

一、单触点为什么不够

假设只用一个 NO 辅助触点给 PLC 做运行反馈。PLC 看到它闭合，可能是接触器真吸合了，也可能是这个触点自己熔焊了；看到它断开，可能是真断开了，也可能只是反馈线松脱。一个信号只有开、闭两种取值，要区分的实际情形却不止两种——信息量不够，任何单一触点都无法自证真伪。

解决办法不是加更贵的元件，而是给同一个机械动作配多个独立的"证人"。2NO/2NC 辅助触点块的四个触点机械联动在同一衔铁上：衔铁一动，四个触点必须同时变位。证词一致是正常，证词矛盾就是故障，而且矛盾的方式本身指向故障位置。

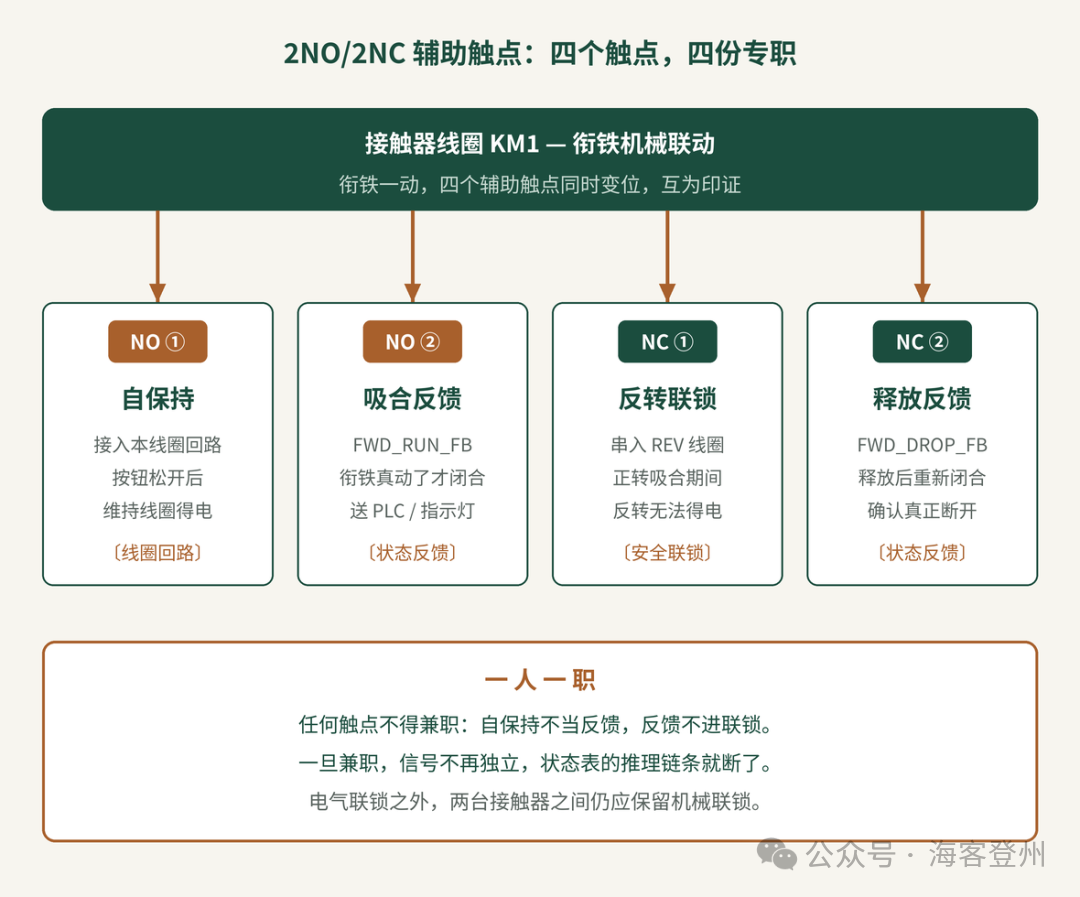

二、四个触点，各领一职

两个 NO 中，一个做自保持——它在线圈回路里，按钮松开后维持线圈得电；另一个做吸合反馈 FWD_RUN_FB，衔铁真正动作后才闭合，送 PLC 输入或运行指示灯。两个 NC 中，一个串入反转线圈回路做电气联锁，正转吸合期间反转无法得电；另一个做释放反馈 FWD_DROP_FB，接触器释放后重新闭合，确认它真的断开了。

原理：为什么触点不能兼职

如果一个触点既做自保持又做反馈，反馈信号就与线圈回路耦合——触点接线松动时，你分不清是机构没动还是回路断了。四个信号只有彼此独立，状态表的每一行才有唯一解释。这正是选 2NO/2NC 而不是 1NO/1NC 的原因：自保持和联锁已经占掉一对，剩下一对才是留给"作证"的。

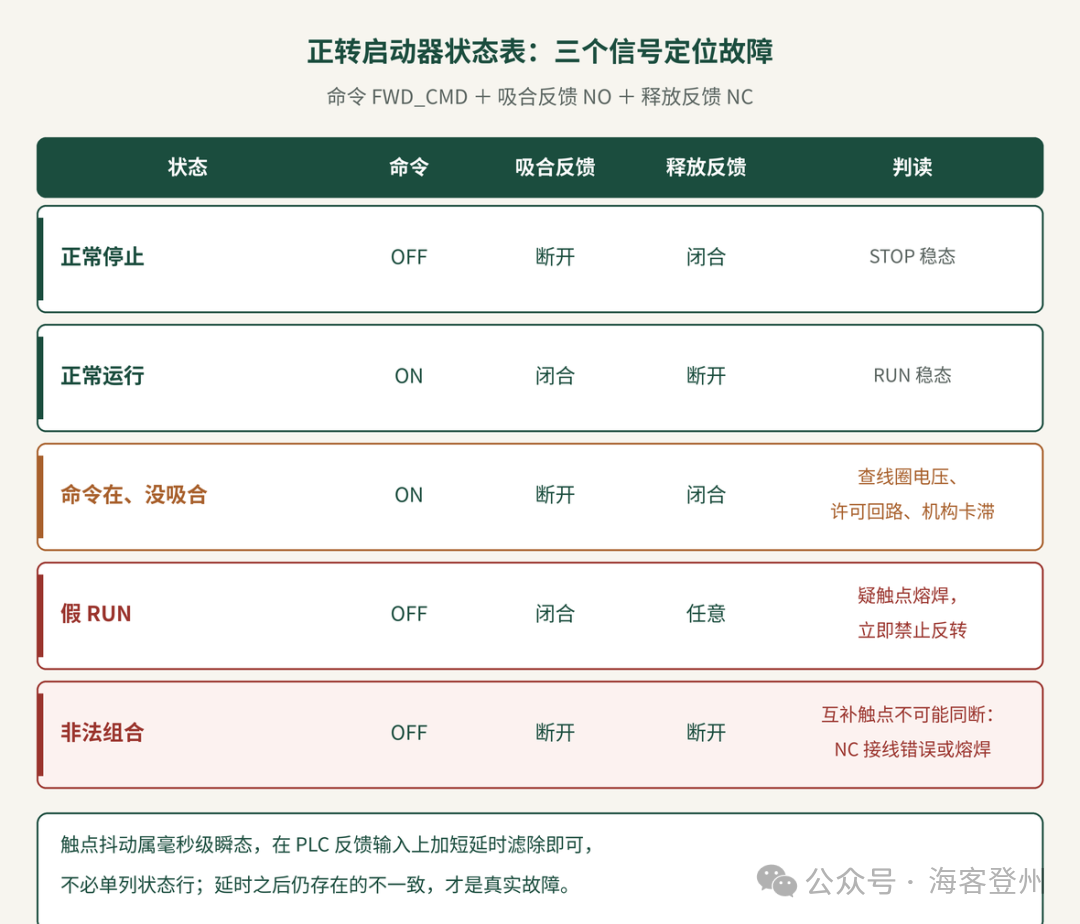

三、状态表：把故障钉在具体一行

把命令 FWD_CMD、吸合反馈、释放反馈三个信号列成真值表，正常与异常各占一行。吸合反馈与释放反馈来自同一衔铁，正常情况下永远互补——一闭一开是合法状态，其余组合都在报告问题。

命令在、没吸合：两路反馈都说衔铁没动，且互相印证。故障不在反馈线路——若是反馈断线，NC 那一路也应当是断的。结论指向线圈电压、上游许可或机构卡滞，PLC 对此状态限时报警即可。

假 RUN：命令已撤，吸合反馈却仍闭合。要么触点熔焊，要么机构卡死未释放。此刻最关键的动作是禁止反转启动——若主触点真的焊住还允许反转吸合，就是相间短路。

非法组合：两个互补触点同时断开，物理上不可能出自正常动作，唯一合理解释是 NC 被接成了 NO、压根没接，或触点已熔焊。这个组合在通电前的 FAT 就能抓出来。带认证镜像触点的接触器把这条逻辑做成了判据：NO 与 NC 同时断开，即可判定主触点疑似熔焊，直接触发安全回路。

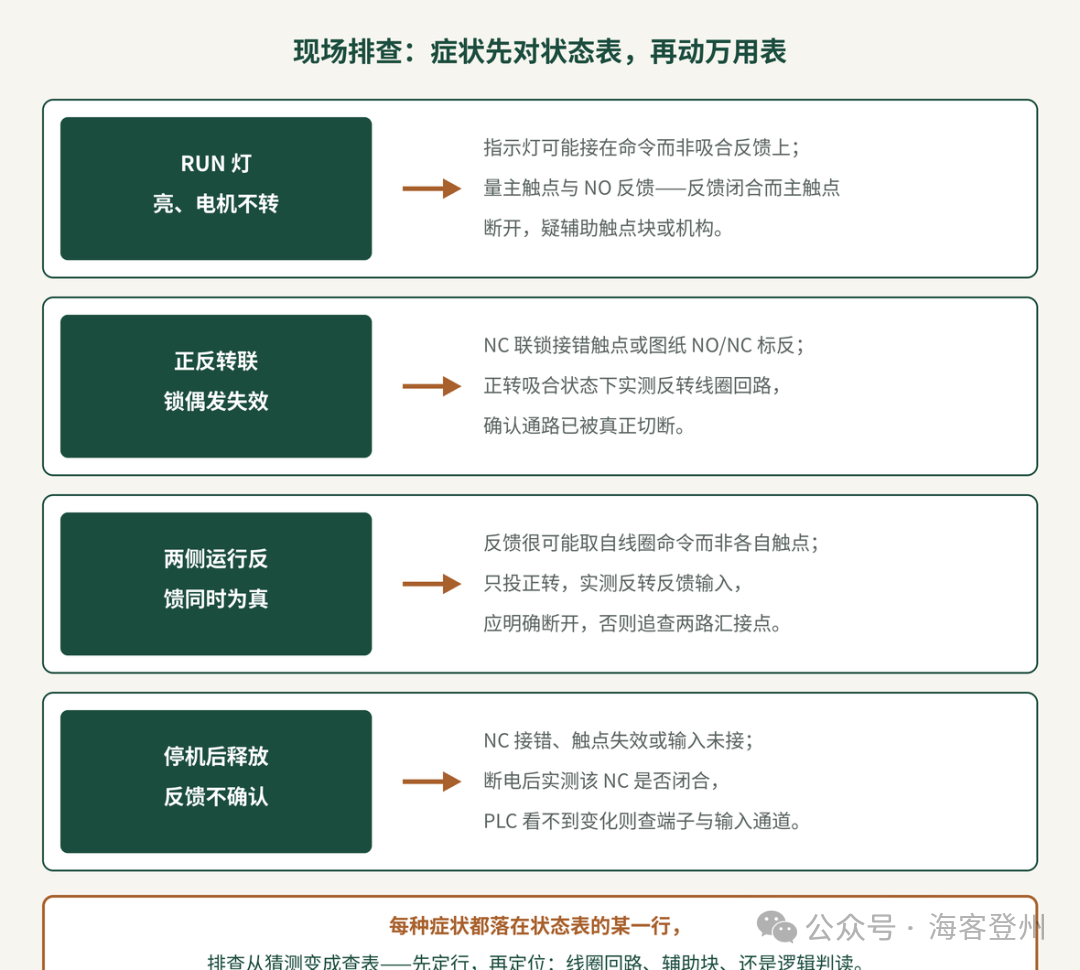

四、投运前核查与现场排查

通电前用万用表做五步：线圈失电状态下确认各 NO 断、NC 通；手动操作机构，确认四个触点全部换位；正转保持吸合，实测反转线圈回路已被 NC 切断，反向再测一遍；核对每个触点的职责分配，确认无兼职；最后把状态表连同信号名写进项目文档。图纸上直接标注 FWD_RUN_FB、FWD_DROP_FB 这类功能名，而不是"Aux 1、Aux 2"，接线端子、PLC 标签、图纸三方才能对得上。

触点抖动属毫秒级瞬态，在两路反馈输入上加短延时滤除即可；延时后仍存在的不一致才是真实故障。当然，单个辅助触点无法覆盖所有熔焊场景，这套结构的目标是让最常见的错位无处藏身——假 RUN 和失效的联锁不再是"偶发怪事"。

小结

判断思路只有三条：第一，反馈必须取自机械动作而非线圈命令，命令只证明"发了"，动作才证明"到了"；第二，互补的 NO＋NC 让"同时断开"成为物理上不可能的组合，这个不可能本身就是接线错误与熔焊的探针；第三，触点一人一职、信号按功能命名，状态表才有唯一解，排查才能从猜测变成查表。
