户外装置区 vs 厂房房屋类：防雷设计的分水岭

户外装置区 vs 厂房房屋类：防雷设计的分水岭

依据 GB 50650—2011《石油化工装置防雷设计规范》（2022年版）

GB 50650 全部条款只回答两条路线中的一条：划为厂房房屋类，防雷设计按 GB 50057 执行（4.1.1）；划为户外装置区，执行本规范第五章（4.1.2）。3.0.1 条给出分类依据——能形成爆炸性气体混合物的环境状况和空间气体的消散条件。所以拿到一个场所，第一步不是查防雷措施，而是先定它站在分水岭的哪一边。

一、四个术语划出的边界

第 2 章四个定义构成完整判定链：厂房房屋（2.0.3）设有屋顶、外围护结构全部采用封闭式墙体（含门、窗）；户外装置区（2.0.4）为露天或对大气敞开、空气畅通的场所；敞开式厂房（2.0.6）有屋顶、不设外围护结构；半敞开式厂房（2.0.5）介于两者之间——有屋顶，局部采用墙体，墙体所占面积不超过建筑外围护体表面面积的 1/2，且这个面积基数不含屋顶和地面。2022 年修订把 1/2 的算法写明，避免了拿含屋顶的总表面积去凑分母。

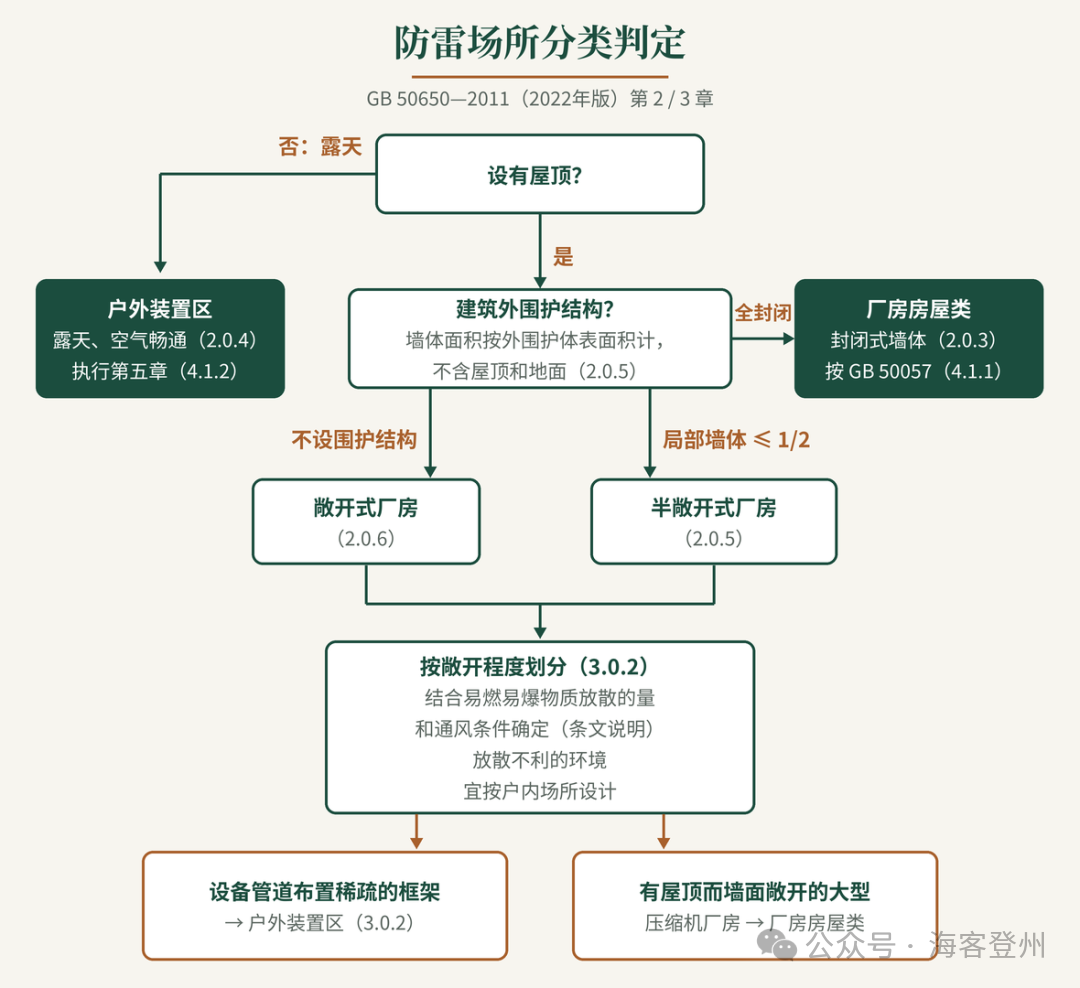

图1　分类判定流程（第 2 / 3 章）

敞开式和半敞开式是过渡场所，3.0.2 条要求按敞开程度划分，条文说明补充了两个变量：易燃易爆物质放散的量和通风条件，放散不利的环境宜按户内场所设计。同条给了两个钦定判例：有屋顶而墙面敞开的大型压缩机厂房划为厂房房屋类；设备管道布置稀疏的框架划为户外装置区。

二、分开的理由：爆炸后果不同

条文说明（3.0.1）讲清了为什么要分两条路线。封闭场所限制爆炸性气体混合物向大气扩散，能在一定时间内维持爆炸危险浓度，一旦点燃爆炸压力巨大——所以用外部防雷装置全面保护，包括把伸出屋面的放散管保护到管口外的危险气体空间。户外场所空气通畅、混合物易消散，即使点燃爆炸压也很低；而且户外出现爆炸危险浓度的气体空间（可能划为 2 区），工程上不可能用接闪杆、线、网加以保护——所以户外防雷侧重保护设备和设施本身，而不是空间。

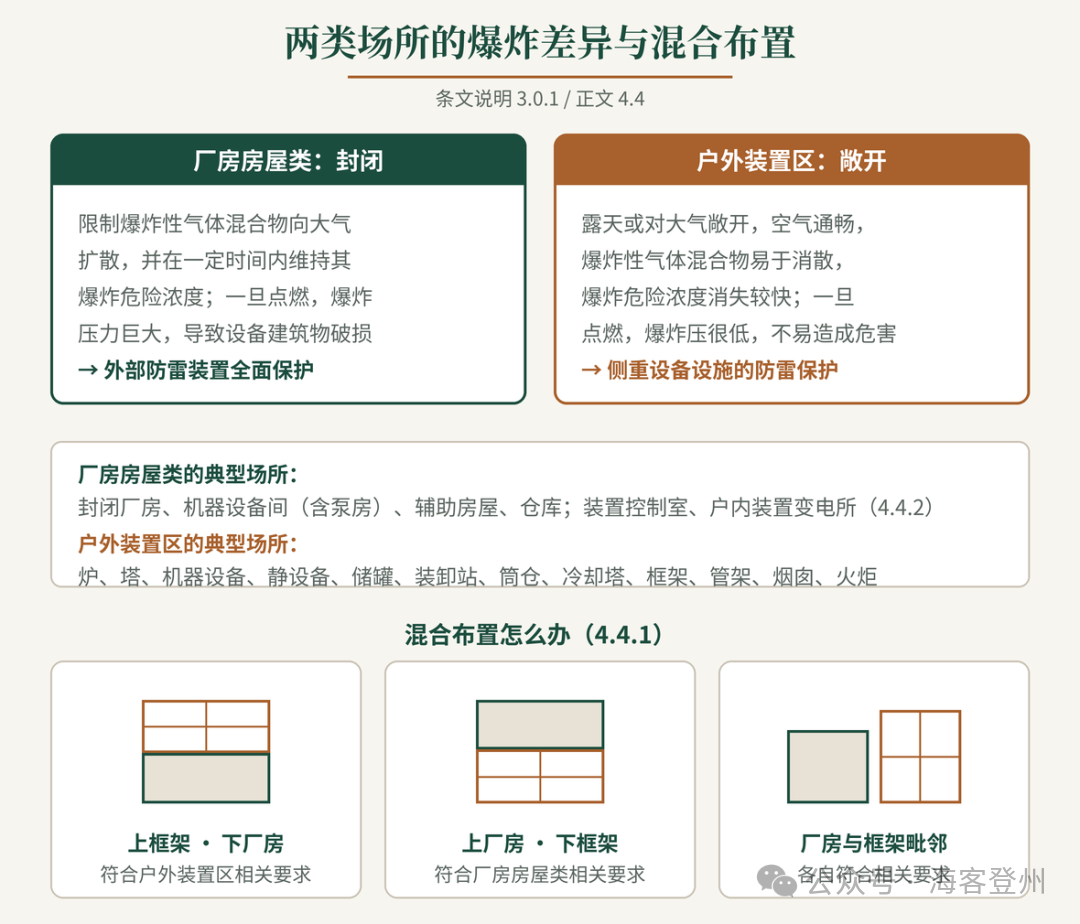

图2　两类场所的爆炸差异与混合布置（条文说明 3.0.1 / 4.4）

三、混合布置与两个必归户内的场所

4.4.1 条处理两类场所叠在一起的情况：上部为框架下部为厂房，符合户外装置区相关要求；上部为厂房下部为框架，符合厂房房屋类相关要求；毗邻布置则各自符合相关要求——按上部定性，毗邻各管各。4.4.2 条另点了名：装置控制室、户内装置变电所，均应作为厂房房屋类按 GB 50057 设计，没有讨论余地。

小结

判定走三问：有没有屋顶——没有直接归户外；围护墙封不封——全封闭归厂房类，不设墙看敞开程度；处在中间的，用放散量和通风条件定夺，拿不准就对照压缩机厂房和稀疏框架这两个判例找相似。定完类别，后面的防雷条款自动分流，不存在两头都套的情况。

本文内容依据 GB 50650—2011（2022年版）正文及条文说明整理，图示为条文可视化重绘。
