GB 50650—2011《石油化工装置防雷设计规范》 引下线与接地电阻

引下线与接地电阻速查：18m、10Ω、30Ω 从哪来

依据 GB 50650—2011《石油化工装置防雷设计规范》（2022年版）

户外装置区的防雷条款里反复出现几个数字：引下线间距 18m、冲击接地电阻 10Ω、工频接地电阻 30Ω。它们不是各设备区各定各的，源头都在第 4.2 节的基本规定，第五章各区条款只是沿用。校审时对这几个数有疑问，回到 4.2.6～4.2.8 三条即可。

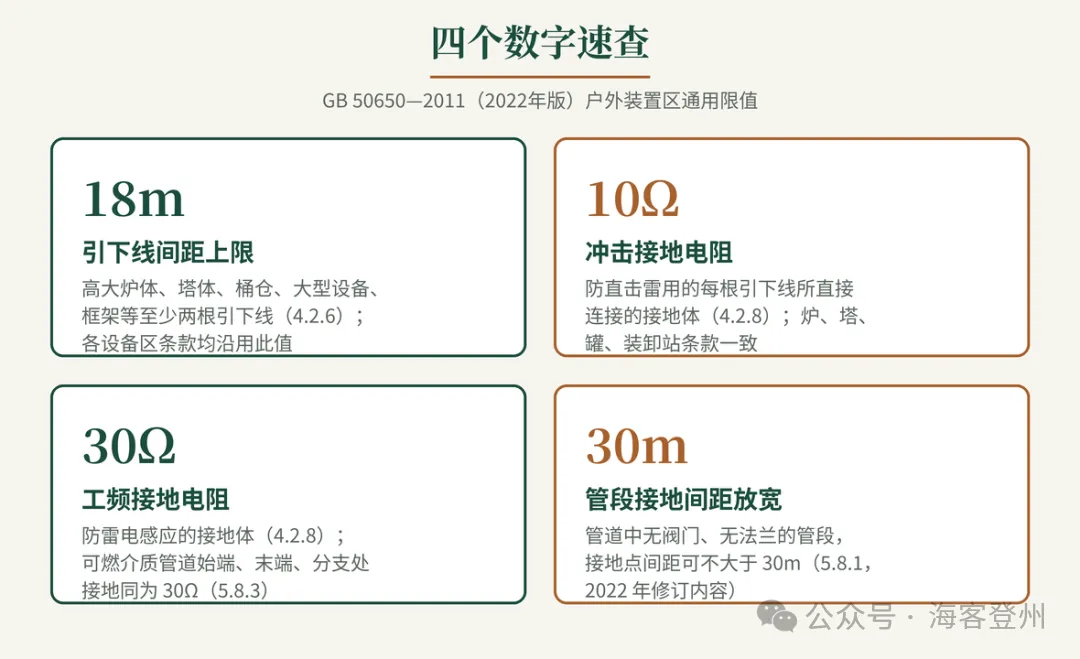

图1　四个数字与出处

一、18m 与两根起步

4.2.6 条：高大炉体、塔体、桶仓、大型设备、框架等至少使用两根引下线，间距不应大于 18m；高空布置、较长的卧式容器和管道在两端设引下线，间距超过 18m 时增加数量。塔区（5.2.3）、静设备区（5.3.4）、罐区（5.5.1）、桶仓（5.7.3）、框架管架（5.8.1）、冷却塔（5.9.2）全部沿用。条文说明（5.2.3）给了理由：使局部区域电位分布均匀，减小引下线上电压降，降低反击危险。

引下线的取材优先级也在这一条：高大耸立设备利用其金属壳体；框架或支架安装时宜利用金属框架；利用柱内纵向主钢筋时应采用箍筋绑扎或焊接。2022 年修订补了一句硬约束——正常使用中承受机械应力的结构部分中的金属部分，不应作为保护接地或保护联结导体。

二、10Ω 与 30Ω：一个冲击、一个工频

4.2.8 条：防直击雷用的每根引下线所直接连接的接地体，冲击接地电阻不应大于 10Ω；防雷电感应的接地体，工频接地电阻不应大于 30Ω。两个数对应两种电阻定义——2022 年修订专门改写了术语：工频接地电阻按工频交流电流求得（2.0.22），冲击接地电阻按冲击电流求得，即接地极上对地电压峰值与电流峰值之比（2.0.23）。校审时别把两者混在一张表里比。

10Ω 的来历见条文说明（5.5.1）：英国规范要求防雷接地电阻不大于 7Ω，苏联和日本为 10Ω，我国取 10Ω，是国内各部规程的推荐值。

接地电阻计算还有一处易漏：接地体各支线长度应小于或等于有效长度 le（4.2.8）。雷电流的冲击性能限制了它只能在一定范围内流散，计算长度超过 le 的部分不起作用。le 的计算和冲击换算按 GB 50057 执行。

工程上防直击雷、防感应、电力设备接地体宜连成一个整体接地系统，但防直击雷接地体本身仍须满足 10Ω。

三、S ≥ 0.075 kc lx：金属物体离引下线多远

4.2.7 条要求户外装置区所有金属设备、框架、管道、电缆保护层和放空管口连到防雷电感应接地装置上，并给出这些金属物体与附近引下线的空间距离公式。kc 是分流系数，取值只有三档；lx 为引下线计算点到接地连接点的长度。

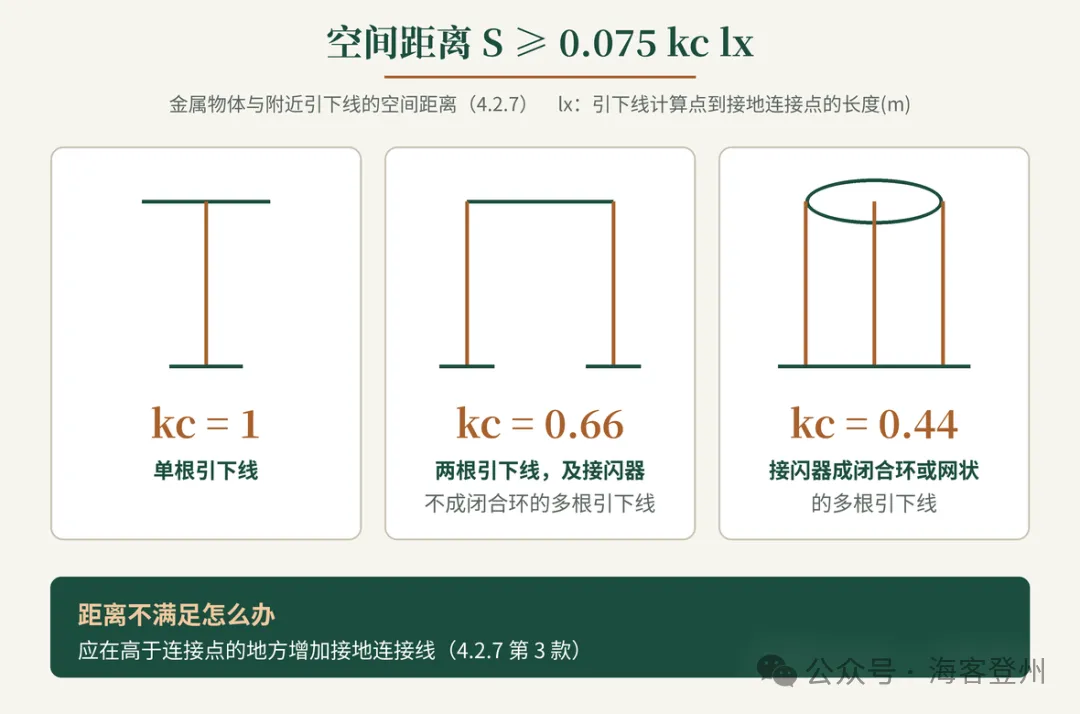

图2　分流系数 kc 三档取值（4.2.7）

同条第 4 款：平行敷设的金属管道、框架和电缆金属保护层，净距小于 100mm 时每隔 30m 金属连接，相交或相距处净距小于 100mm 亦应连接。5.8.1 条 2022 年修订放宽了一处：管道中无阀门、无法兰的管段，接地点间距可不大于 30m——其余框架、管架接地点间距仍是 18m、每组不少于 2 处。

四、2022 年修订给专设引下线补的两条

6.2 节原有要求：连接采用焊接、夹接、卷边压接、螺钉或螺栓，预应力混凝土钢筋不应作引下线（6.2.1）；明敷引下线按腐蚀环境选材（6.2.2）；沿框架支柱引下，地面上 1.7m 至地面下 0.3m 加机械保护（6.2.3）。修订新增两条：

6.2.4　专设引下线应在距地面 0.3m～1.8m 处设置断接卡——这正是测接地电阻时断开的位置；

6.2.5　防直击雷专设的引下线距出入口或人行道边不宜小于 3m——限制雷击时跨步电压和接触电压对人的危害。

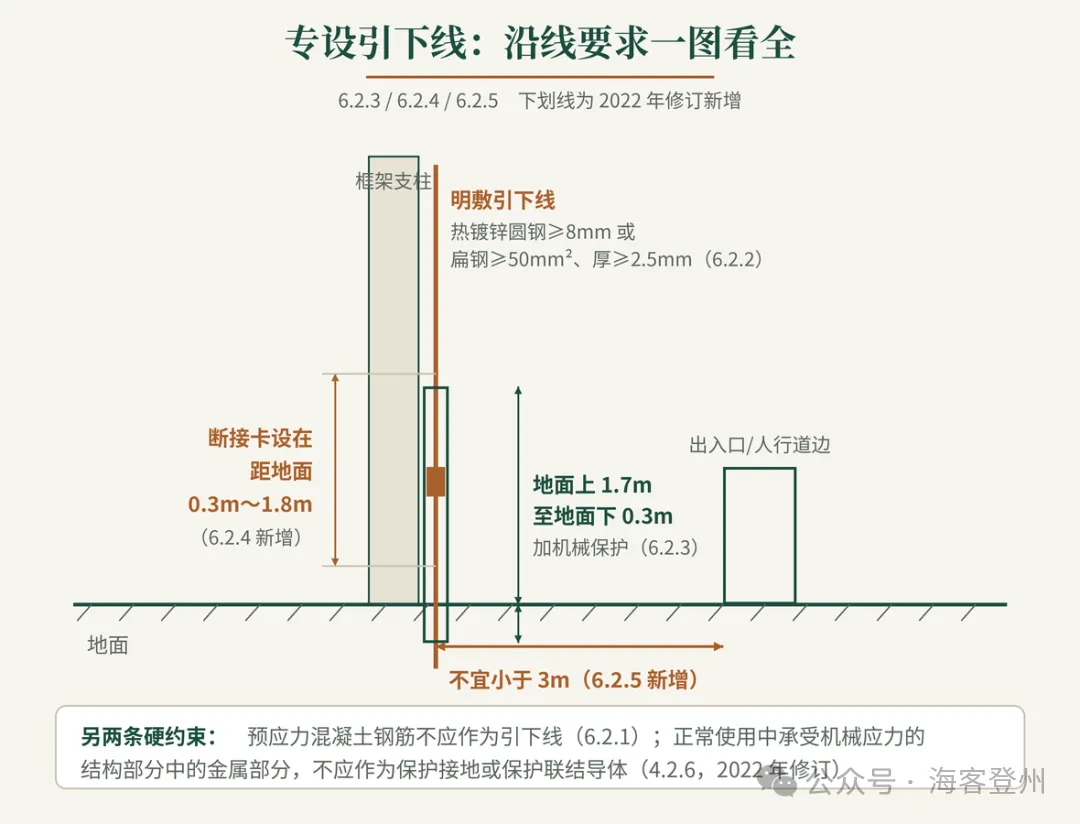

图3　专设引下线沿线要求（6.2.3～6.2.5）

小结

查数先定性质：管间距、引下线布点这类几何量，翻 4.2.6 和 5.8.1；接地电阻先分清冲击还是工频，再对 4.2.8；金属物体与引下线的间距套 4.2.7 公式，kc 按引下线布置形态取档。凡 2022 年版下划线内容——断接卡、出入口距离、30m 放宽、受力结构金属禁用——按新版执行，经修改的原条文已同时废止。

本文内容依据 GB 50650—2011（2022年版）正文及条文说明整理，图示为条文可视化重绘。
