金属管转子流量计详解

  原理     为什么浮子悬停的高度就是流量？

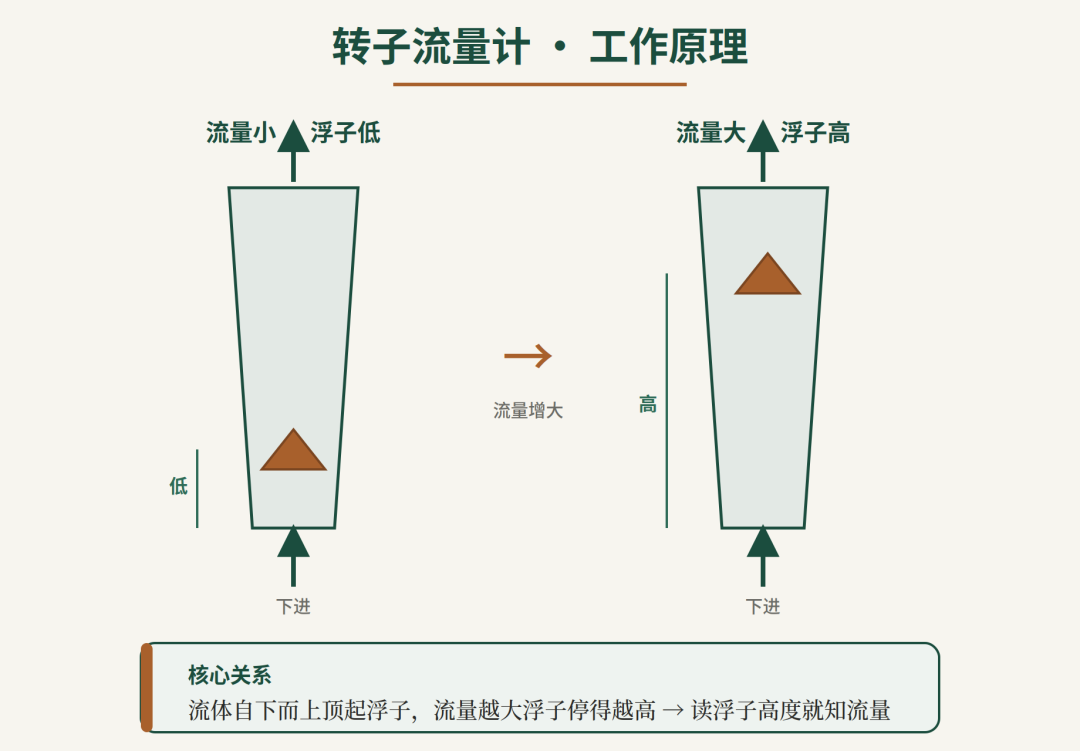

浮子在锥管里头其实就受三个力：流体往上推它，浮力也往上托它，重力把它往下拽。后两个基本是定数，那浮子最终停在哪，就全看流体的推力得多大，才能把这几股劲儿凑平。

锥管上粗下细这点最关键。浮子越往上，它跟管壁之间那圈缝就越大，流体也就越好过。流量一上来，浮子被顶高，缝跟着变大，流速回落，推力又重新跟重力扯平，浮子就稳稳停在新位置。这么一来，流量和高度一个萝卜一个坑地对上了。它的刻度能直接做成均匀的流量刻度，根子就在这儿。

  原理     为什么危险、腐蚀性介质必须用金属管型？

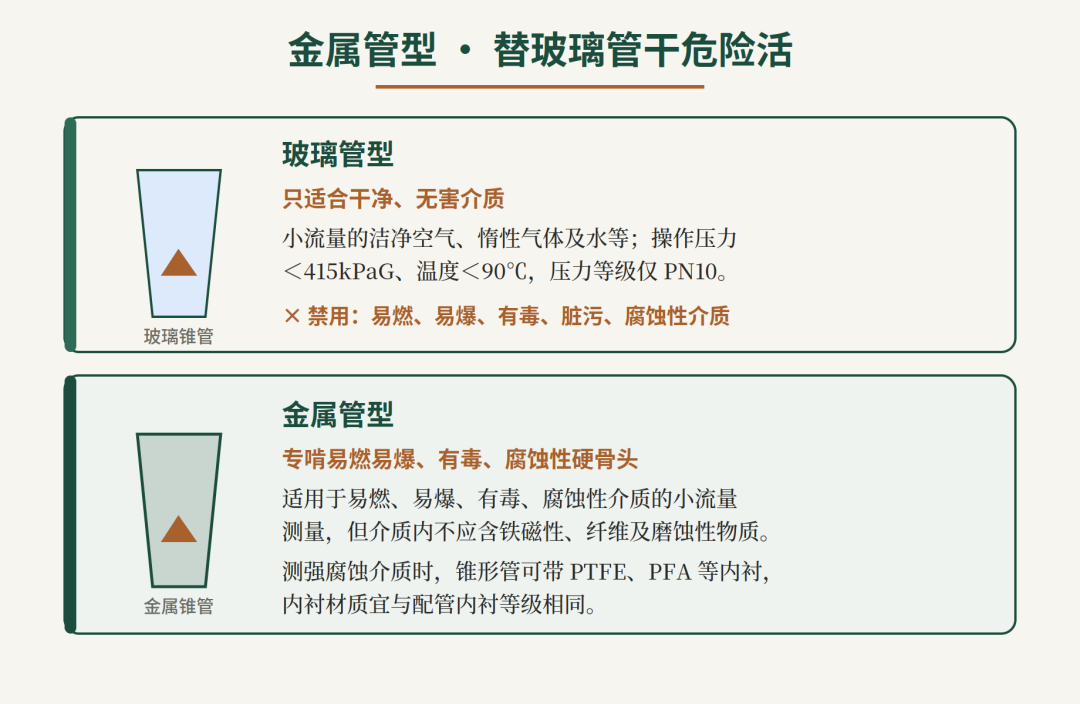

玻璃管型的锥管是玻璃做的。看得见浮子是它的好处，可玻璃这东西，怕压、怕磕、怕腐蚀。规范干脆把它框得死死的：只让它测小流量的洁净空气、惰性气体和水，操作压力得低于 415kPaG，温度低于 90℃。至于易燃、易爆、有毒、脏污、带腐蚀性的介质，规范直接明令禁用。道理也简单——玻璃管真要炸了，危险介质漏出来，那后果谁都担不起。

金属管型就是把这根锥管换成了金属。耐压、耐高温，磕一下也不怕；遇上强腐蚀介质，还能在锥管内壁衬一层 PTFE 或 PFA。代价嘛，是浮子看不见了，只能靠磁耦合把它的位置传到外头的表头上去显示。所以话说回来，凡是危险、腐蚀性的场合，基本就只剩金属管型这一个选择。

不过金属管型也有它的雷区。规范讲得明白：介质里不该含铁磁性、纤维和磨蚀性的东西。原因也直接：铁磁物会捣乱磁耦合，纤维会把浮子缠住，磨蚀物则是直接把锥管和浮子磨坏，哪一样都够呛。

  原理     为什么正常流量要落在满量程的 60%～80%？

转子流量计在量程的两头都不好使。流量太小，浮子几乎趴在锥管底上，刻度全挤一块儿，读出来误差大；流量太大呢，浮子又顶到了上限附近，工艺一波动就没余地了。

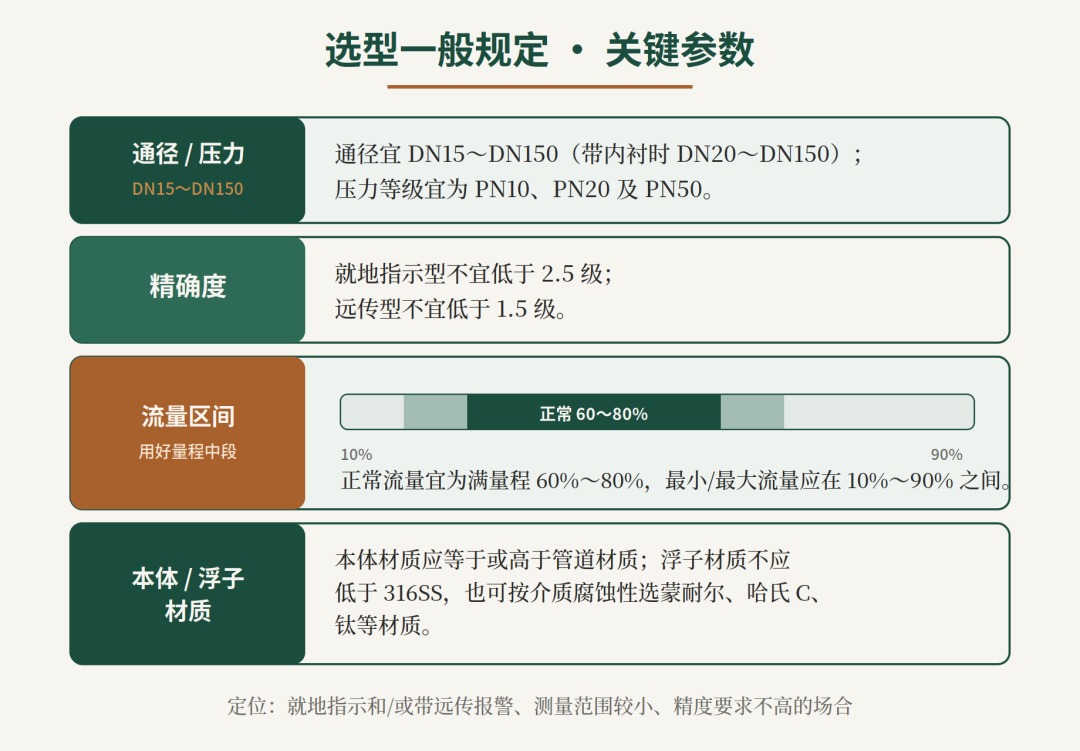

所以规范让正常流量落在满量程 60%～80% 这一段。这个中段读数清楚、精度也稳，而且上下都还留着富余——往上能到 90%，往下能到 10%，工艺最大最小流量都兜得住。这条其实是在教你怎么倒着来：先看工艺流量是多少，再去反选合适的量程档位，而不是随手抓一个规格就上。

精度这块，得看你这表是就地看一眼还是要往控制室传。就地指示型，规范说不宜低于 2.5 级。要往远处传信号的，要求高一档，不宜低于 1.5 级。材质就看介质有多凶。一般浮子不应低于 316SS。要是腐蚀特别厉害，那就往上选，蒙耐尔、哈氏 C、钛都是常见的选择。

  原理     为什么必须垂直安装、下进上出？

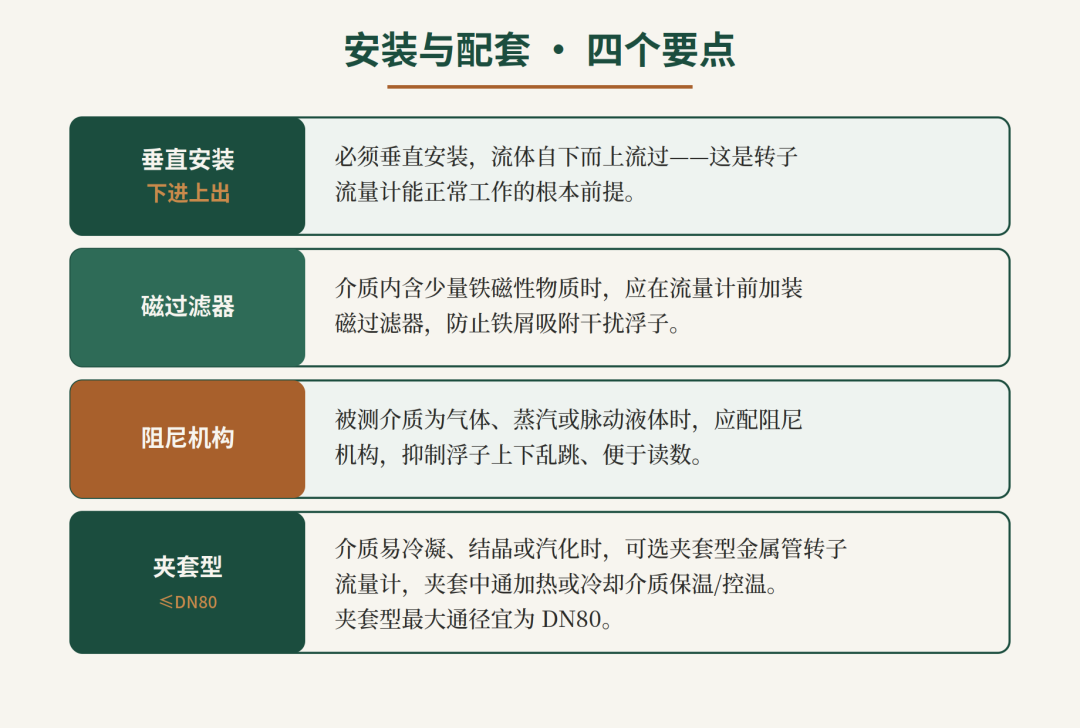

转子流量计能测流量，整个原理就架在一件事上：浮子靠流体往上的推力，跟自身往下的重力，两边相互顶平。重力是认死理的，永远向下。那就只有把锥管立直、让流体自下往上冲，向上的推力才能正面接住向下的重力，浮子也才停得到跟流量对应的那个高度。

管子要是装歪了、装平了，重力和流体推力就不在一条线上了。浮子会往管壁上偏，蹭出额外的摩擦，平衡一破，读数立马失真，严重的直接卡死。所以“垂直安装、流体自下而上”这句话，不是给你提的建议，而是它能不能正常干活的前提。

剩下那两样配套，归根到底也是为了护住这个平衡。介质里有铁磁物，加磁过滤器，免得铁屑吸到浮子上、把它的重量给改了；测气体、蒸汽或脉动液体，配阻尼机构，免得忽大忽小的流量把浮子推得上蹿下跳，根本没法读。
