部分行程动作测试 PST
不停车，怎么知道安全阀还能动
安全联锁阀有个尴尬的特点：它平时一直待在原位不动，只在出事那一刻才被要求动作。可如果它早就卡住了，平时根本看不出来——这种藏起来的失效，正是 SIS 设计里最棘手的部分。部分行程动作测试（PST）就是为了在不停车的前提下，定期确认这台阀还能动。
一、终端元件：SIF 里最薄弱的一环
一个安全仪表功能（SIF）由三部分串成：传感器负责判断是否进入紧急状态，逻辑解算器决定采取什么动作，终端元件（通常是带失气关闭或失气打开功能的开关阀）执行隔离。三者都得按设计动作，才能在紧急时把过程安全隔离。

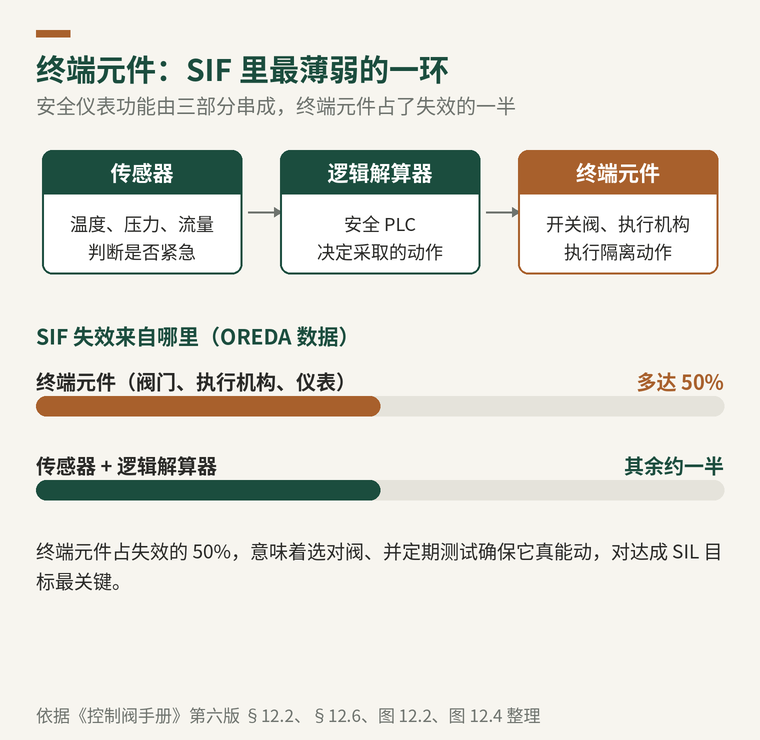

图 1 SIF 三元件与失效来源分布（依据 §12.2、§12.6、图 12.2、图 12.4 整理）
OREDA（海上和陆上可靠性数据）的统计指出，SIF 中多达 50% 的失效可归因于终端元件。这个数字决定了重点：选满足 SIL 目标的阀，并定期测试确保它功能正常，是守住安全完整性等级最要紧的一环。
《控制阀手册》第六版 §12.6
二、隐蔽失效：PFD 的来源
SIS 有两类失效。一类是误跳闸（也叫扰乱、假跳闸），会造成意外但相对安全的停车——危险小，运营成本却可能很高。另一类不停机也不报警，失效一直藏着，直到真出现安全需求时阀动不了，过程在不安全状态下继续运行。这类隐蔽失效，就是需求时失效概率（PFD）的来源。

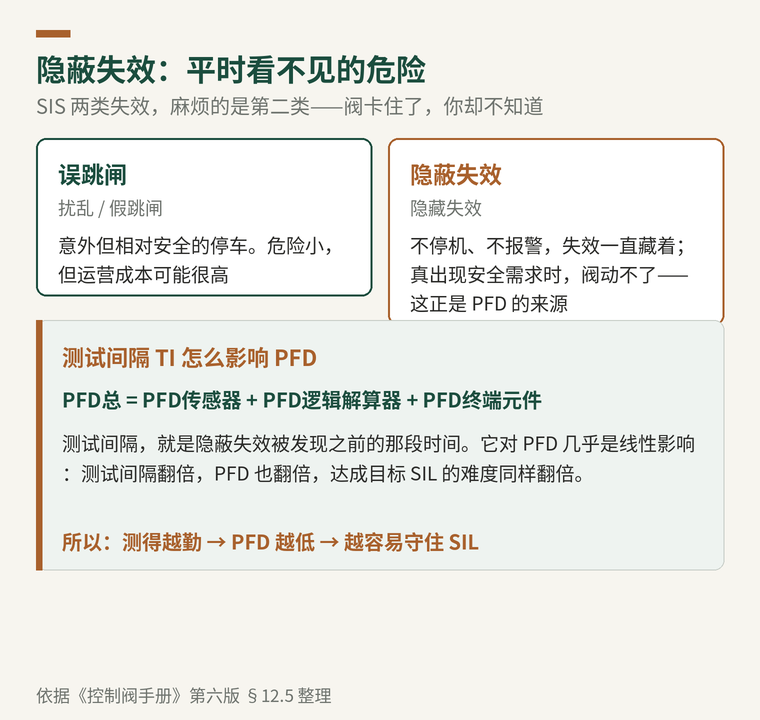

图 2 两类失效与测试间隔对 PFD 的影响（依据 §12.5 整理）
系统总 PFD 是各元件 PFD 之和，而每个元件的 PFD 由失效率和测试间隔（TI）共同决定。测试间隔就是隐蔽失效被发现之前的那段时间，它对 PFD 几乎是线性影响——测试间隔翻倍，PFD 也翻倍，达成目标 SIL 的难度同样翻倍。一句话：测得越勤，越容易守住 SIL。
《控制阀手册》第六版 §12.5
三、PST 原理：只动一小段
问题在于，证明试验之间的间隔常常和计划停机对不上。要测试又不想停车，可以用旁路，但出现安全需求时走旁路会让过程失去保护。另一条路就是用部分行程动作测试延长证明试验间隔。
PST 的做法很直接：让阀走一部分行程再回位，验证它没被卡住，同时暴露阀轴卡涩、填料问题、执行机构输气管路问题等隐蔽失效模式——这些都是真出事时会阻止阀到达安全位的隐患。

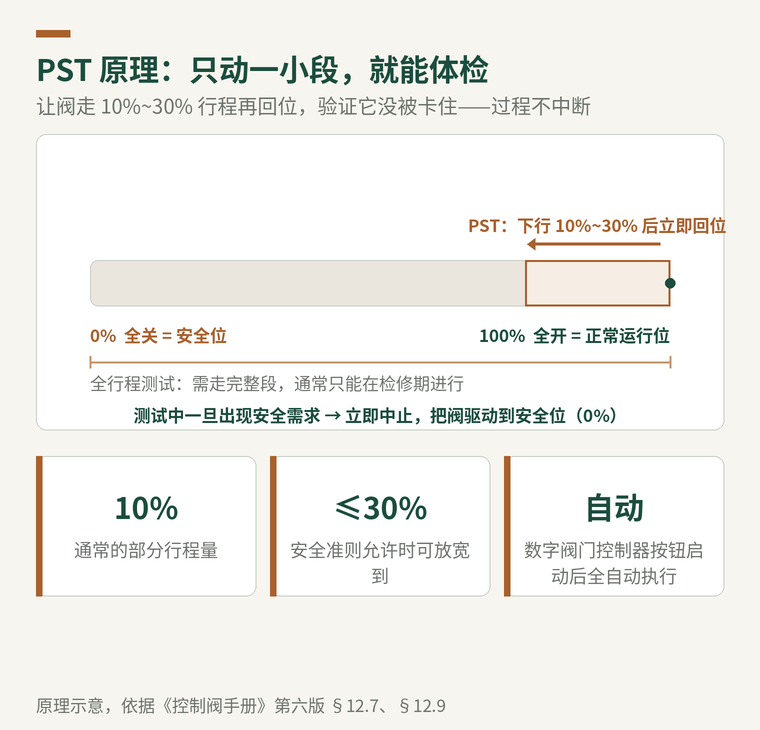

图 3 PST 行程动作原理（原理示意，依据 §12.7、§12.9）
通常 PST 把阀从原始位置移动 10%，工厂安全准则允许时可放宽到 30%。要强调的是，PST 不能取代全行程测试——阀座等仍需全行程测试来检查——但它显著降低了所需的全行程测试频率，让全行程测试最可能赶在工厂检修期一并进行。
《控制阀手册》第六版 §12.7
四、传统在线测试方法的麻烦
在数字方案之前，业界已有几种在线测试做法：在安全阀周围装旁路阀，或用销、阀轴环、手轮等机械装置把行程限制在 15% 以内，或用气动测试板配销钉接合。它们都能延长证明试验间隔，但缺陷也很集中。

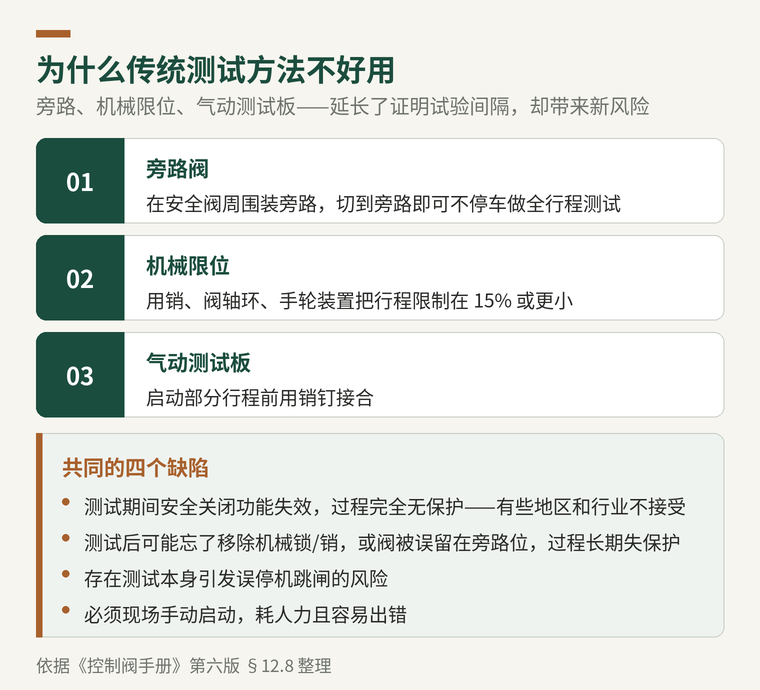

图 4 三种传统在线测试方法及其共同缺陷（依据 §12.8 整理）
工程视角 无保护窗口才是真风险（§12.8）
最要命的是：测试期间安全关闭功能失效，过程完全处于无保护状态——有些地区和行业根本不接受这种测试。
其次是收尾风险：测试后可能忘了移除机械锁或销，或把阀误留在旁路位，过程会一直失保护到被发现为止。
再加上测试本身可能引发误停机跳闸、必须现场手动启动且耗人力易出错——这些都是后来数字方案要解决的痛点。
五、数字阀门控制器：把 PST 做成自动体检
数字阀门控制器是基于 HART 通信、带微处理器的电流-气动仪表。除了把电流信号转成操作阀门的气压信号，它还同时接收阀门行程位置反馈和执行机构供气压力反馈——所以它不仅能自诊断，还能诊断所在的阀和执行机构。

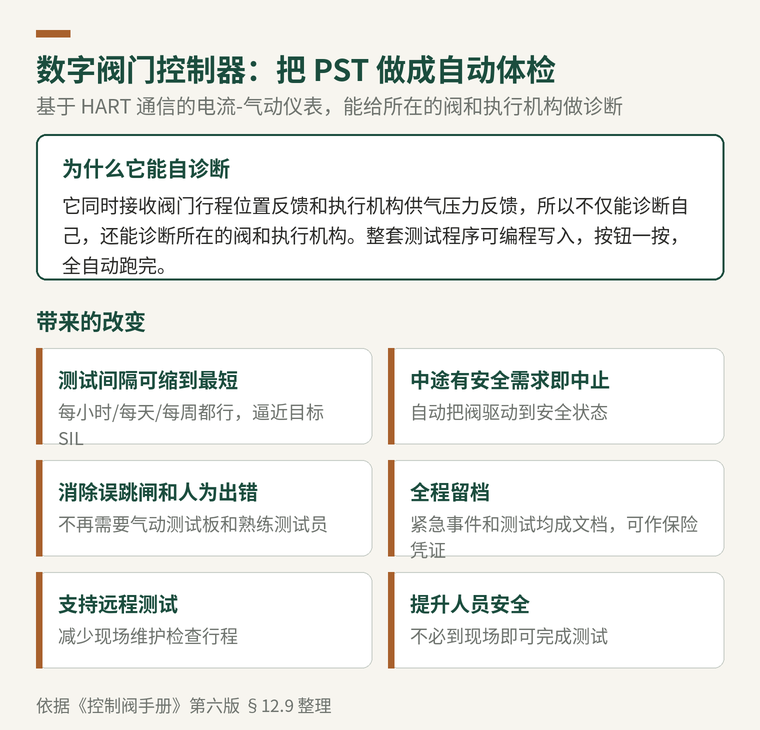

图 5 数字阀门控制器执行 PST 的机制与收益（依据 §12.9 整理）
整套测试程序可以编程写入控制器，PST 因此能自动执行。操作员按一下按钮，控制器全自动跑完测试序列，消除了人为错误和误跳闸，也省掉了传统方案的人工成本。如果测试期间出现安全要求，测试立即中止，控制器把阀驱动到安全状态。把它加进 SIS，还能降低设备成本、留全套测试文档作保险凭证、支持远程测试，并因为不必到现场而提升人员安全。
《控制阀手册》第六版 §12.9
小结
PST 解决的是一个很具体的矛盾：安全阀必须定期证明自己能动，而停车测试代价太高、旁路测试又留下无保护窗口。它让阀走 10%~30% 行程再回位，在过程不中断的前提下查出卡涩类隐蔽失效，从而拉长证明试验间隔、压低 PFD。但它替代不了全行程测试，阀座一类仍要靠停机时的全行程检查。配上能双反馈、可编程、出现安全需求即中止的数字阀门控制器，PST 才真正从一项需要现场人力、还可能误跳闸的操作，变成一键启动的自动体检。
本文内容依据 Fisher《控制阀手册》第六版（2023 年 8 月）第十二章 §12.5–§12.9 整理，图 1–图 5 为依据原文重绘。
