防爆危险区域划分/电气设备选型

仪表与控制 · 防爆设计

从危险区域划分

到电气设备选型

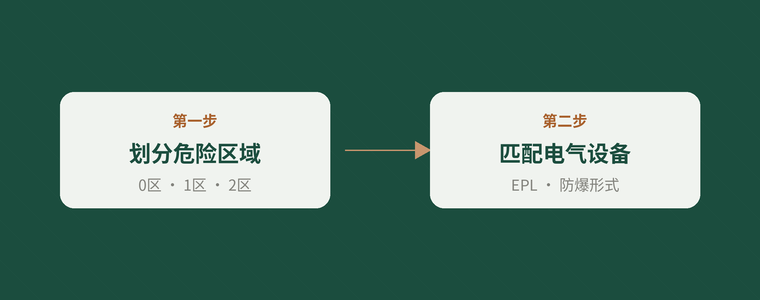

先定区，再选设备——一条贯穿到底的防爆设计链路

依据 GB 50058—2014  §3.2 · §5.2

防爆设计的现场争论，很少在“要不要防爆”，而几乎都在两个接续的问题上：这个部位算几区？该区里能放什么设备？前者多划一级，选型成本陡增；后者选错形式或组别，安全留隐患。GB 50058 把这条链路拆得很清楚——先按释放源和通风定出区域，再用区域去锁定设备的保护级别与防爆形式。本文把这两步连起来讲。

PART 01  划分危险区域

分区依据是爆炸性气体混合物出现的频繁程度和持续时间，分为 0、1、2 区^§3.2.1。对应的不是设备，而是危险环境出现的时间特征。

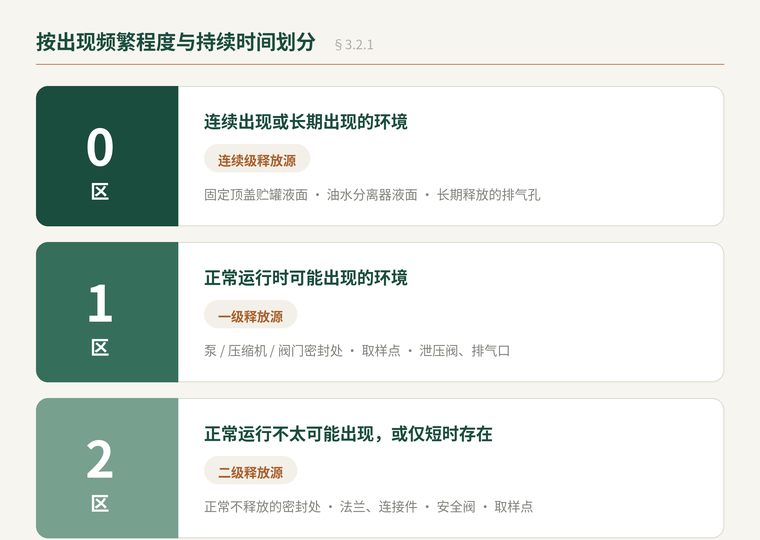

图1  0 / 1 / 2 区的判定与典型部位

识别释放源  分区的起点

分区从释放源出发。规范按释放频繁程度把释放源分为连续级、一级、二级三档^§3.2.3，一一对应到 0、1、2 区^§3.2.5。判级的关键看正常运行这个前提：泵、阀门密封处若正常运行就周期性渗漏，是一级释放源、定 1 区；若设计上正常不释放、仅失效时偶尔短时泄漏，则是二级、定 2 区。法兰、管道接头这类静密封点，正常都归二级。

判级要点 同一个阀门是 1 区还是 2 区，取决于它在正常工况下是否被预期会释放，而非最坏情况下能释放多少。把“偶尔失效泄漏”当成“正常会漏”，是过度划级最常见的来源。

通风修正  加减基准等级

释放源给出基准等级，最终等级还要叠加通风条件^§3.2.5。判断通风良好有一条量化线：通风能使可燃物质很快稀释到爆炸下限值的 25% 以下^§3.2.4。通风良好可降级，通风不良应升级；障碍物、凹坑、死角处应局部提高等级；用堤、墙限制重气扩散，可缩小范围。此外，高挥发性液体扩散到 15m 以外时范围划为附加 2 区；闪点 ≥60℃ 的可燃液体在高于闪点操作且可能泄漏时，范围可缩小但不宜小于 4.5m^§3.3.1。

PART 02  匹配电气设备

区域图画完，就轮到往区里放设备。规范把选型拆成两条相互独立的判据：一条管点火概率——用 EPL 对应区域；一条管点燃能力——用气体级别与引燃温度对应设备的类别和温度组别。两条都满足，设备才算选对^§5.2。

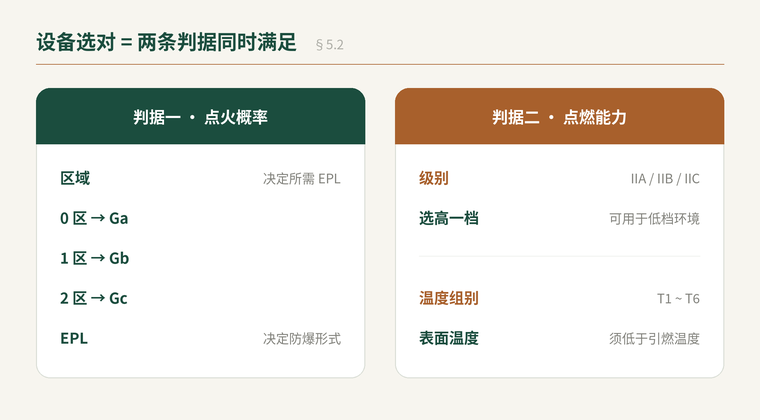

图2  选型的两条判据

判据一  区域 → EPL → 防爆形式

第一条判据是两级映射^§5.2.2：危险区域先对应到设备保护级别——0 区要 Ga、1 区要 Gb、2 区要 Gc；EPL 再对应到具体的防爆结构与形式。方向上高级别可向下兼容：Ga 设备能用于 0/1/2 区，Gc 只能用于 2 区。

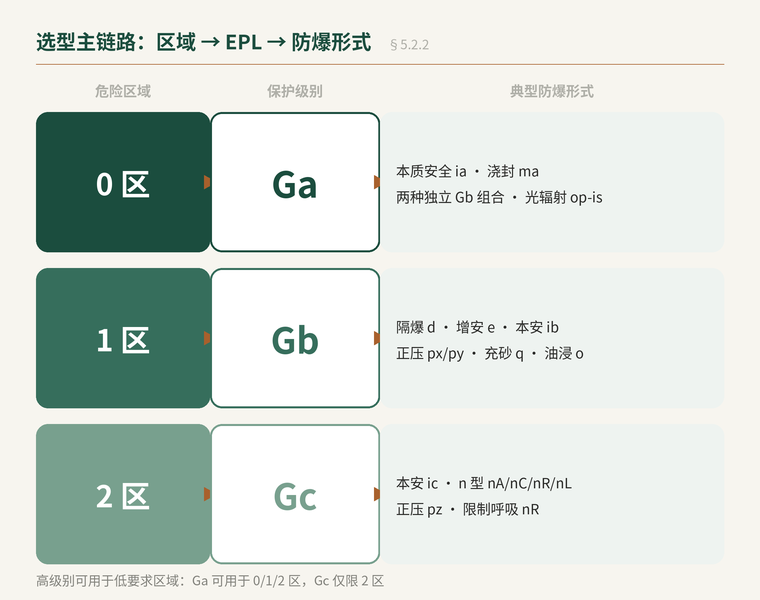

图3  区域 → EPL → 典型防爆形式

一个易错点：增安型 e 用于 1 区是有限制的——仅限正常运行不产生火花、电弧或危险温度的接线盒接线箱、按规定配热保护的 e 型低压电动机、e 型荧光灯及测量仪表等，并非所有 e 型设备都能进 1 区^§5.2.2。

判据二  级别与温度组别

EPL 解决点火概率，还要保证设备正常工作时不引燃环境。规范要求防爆设备的级别和组别不低于环境内混合物的级别和组别^§5.2.3。级别即 IIA/IIB/IIC，选高一档可用于低一档环境（IIC 可用于 IIB、IIA），反之不行；多种物质且无据可查时按危险程度较高者选用。

温度组别管热点火：设备允许的最高表面温度必须低于环境气体的引燃温度^§5.2.3。这是一条与防爆形式无关的硬约束——再好的隔爆外壳，表面烫到能点燃气体也没用。

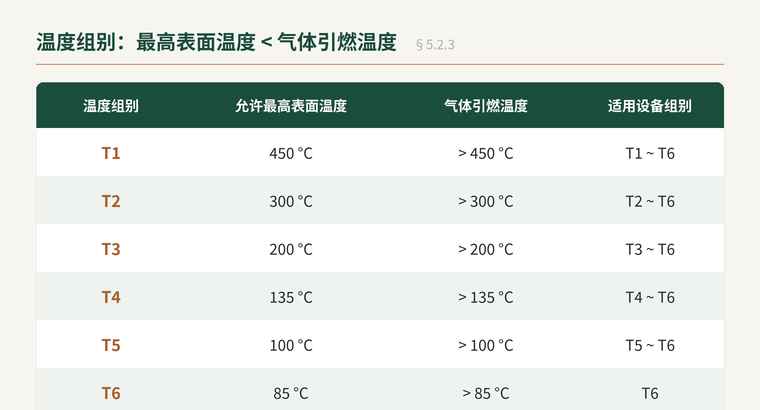

图4  II 类设备温度组别对照

若选用正压型设备，还有附加运行条件^§5.2.4：与通风系统联锁、先通风后供电；运行中风压不得低于规定值（px/py/pD 不低于 50Pa，pz 不低于 25Pa），低于此值应自动断电或报警。

小结

两步一条线：释放源加通风定出区域，区域经 EPL 锁定可用的防爆形式，再用级别、组别与温度逐一筛除。难点集中在两处——定区时守住“正常运行”这个前提，选型时把“点火概率”和“点燃能力”分开判。这条链路走通，后续电气线路设计才有可靠的依据。
