浮动球还是固定球？算一个数就够了

不用翻口径表，也不用翻压力等级表

一台 DN150 Class 300 的原油外输切断阀，采购想改成浮动球阀：同规格便宜四成，交期短六周。评审会上翻出三份资料，一份说 Class 300 浮动球做到 6 英寸没问题，一份说 4 英寸就该换固定球，还有一份写 8 英寸以内都行。

三个答案，没有一个写了理由。这几乎是球阀选型的常态：大家都用口径和压力等级两个参数去查表，可两种结构的真正差别，只跟一个数有关。这篇把这个数讲清楚，再给一张三步选型表。

·   ·   ·

01
▍两种球阀，差在谁扛压力

浮动球阀的球是"悬空"的：没有任何东西在轴向固定它，只靠前后两个阀座夹着。阀门关闭后，上游压力推着整个球往下游走，把球压在下游阀座上——密封就是这样形成的。压力越大，压得越紧。

固定球阀的球被上下两根轴锁在轴承里，动不了。能动的是阀座：阀座背后有弹簧和上游压力顶着，把阀座推向球面。介质推的是阀座，不是球。

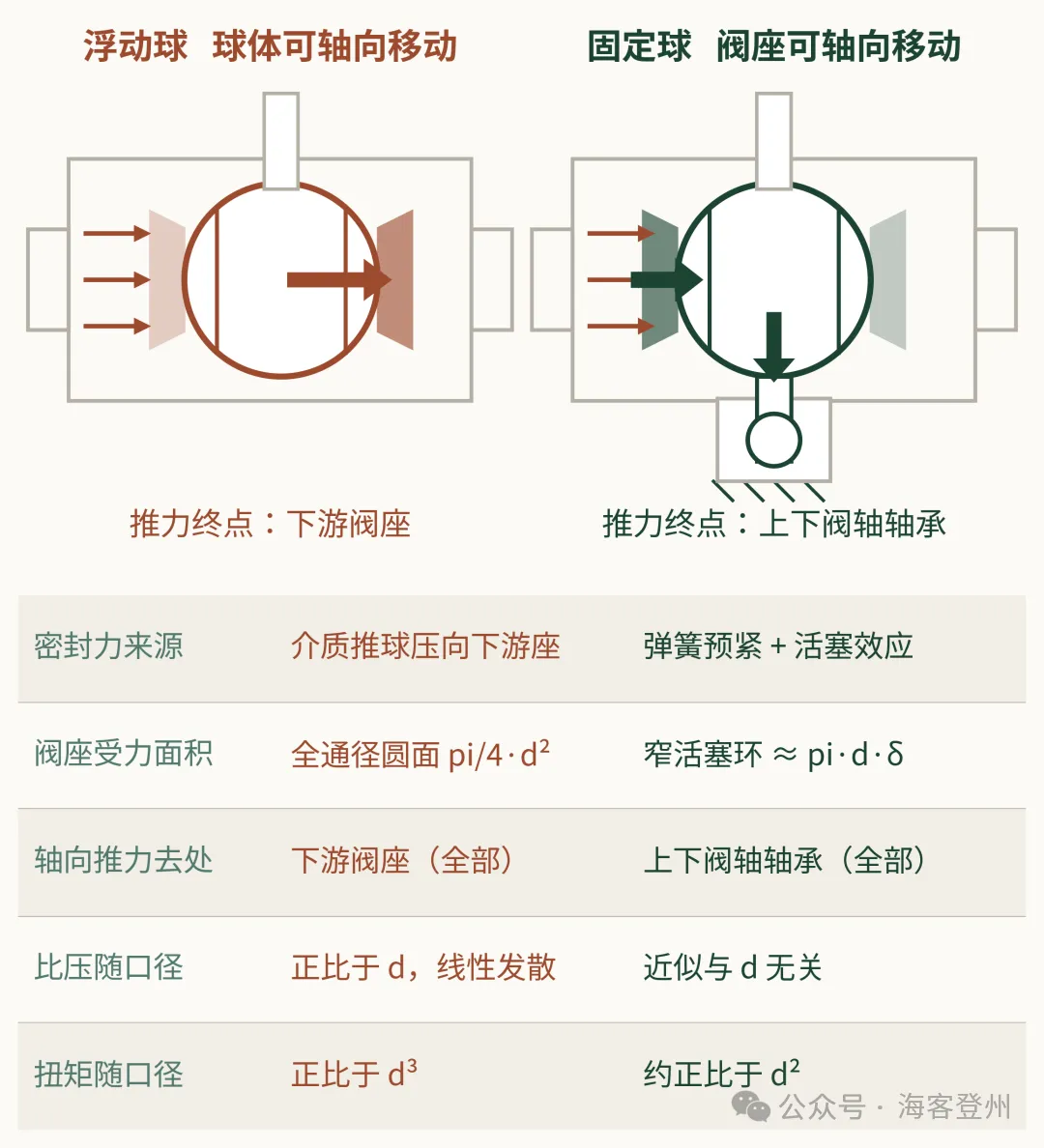

图 1　浮动球把全部压力推力交给下游阀座，固定球交给上下轴承。

这个差别看着不起眼，落到零件上就是天壤之别。上游压力作用在球的整个通径截面上，DN200 的 Class 300 阀，按额定压差算，这个推力是 16 吨。浮动球阀里，16 吨全压在下游阀座那一圈塑料上；固定球阀里，它落在两个金属轴承上。

顺带说一句，很多人以为大口径浮动球阀不行是因为"球太重"。DN250 的球自重大约 16 公斤，同规格 Class 150 的压力推力接近 10 吨，自重只占 0.2%。压坏阀座的从来不是球，是压力。

压垮阀座的从来不是球的重量，

是十几吨的压力推力。

·   ·   ·

02
▍口径乘压差，一个数定浮动球能不能用

阀座怕的不是总推力，是每平方毫米上摊到多少力——也就是比压。口径放大一倍，推力放大四倍，但阀座那圈接触面也跟着放大一倍。两头一抵，阀座实际承受的比压只跟一个乘积成正比：

d × ΔP　（口径 mm × 实际最大工作压差 MPa）

这意味着口径和压力等级根本不是两个独立参数。在阀座眼里，DN200 的 Class 150 和 DN100 的 Class 300 是几乎一样的工况。

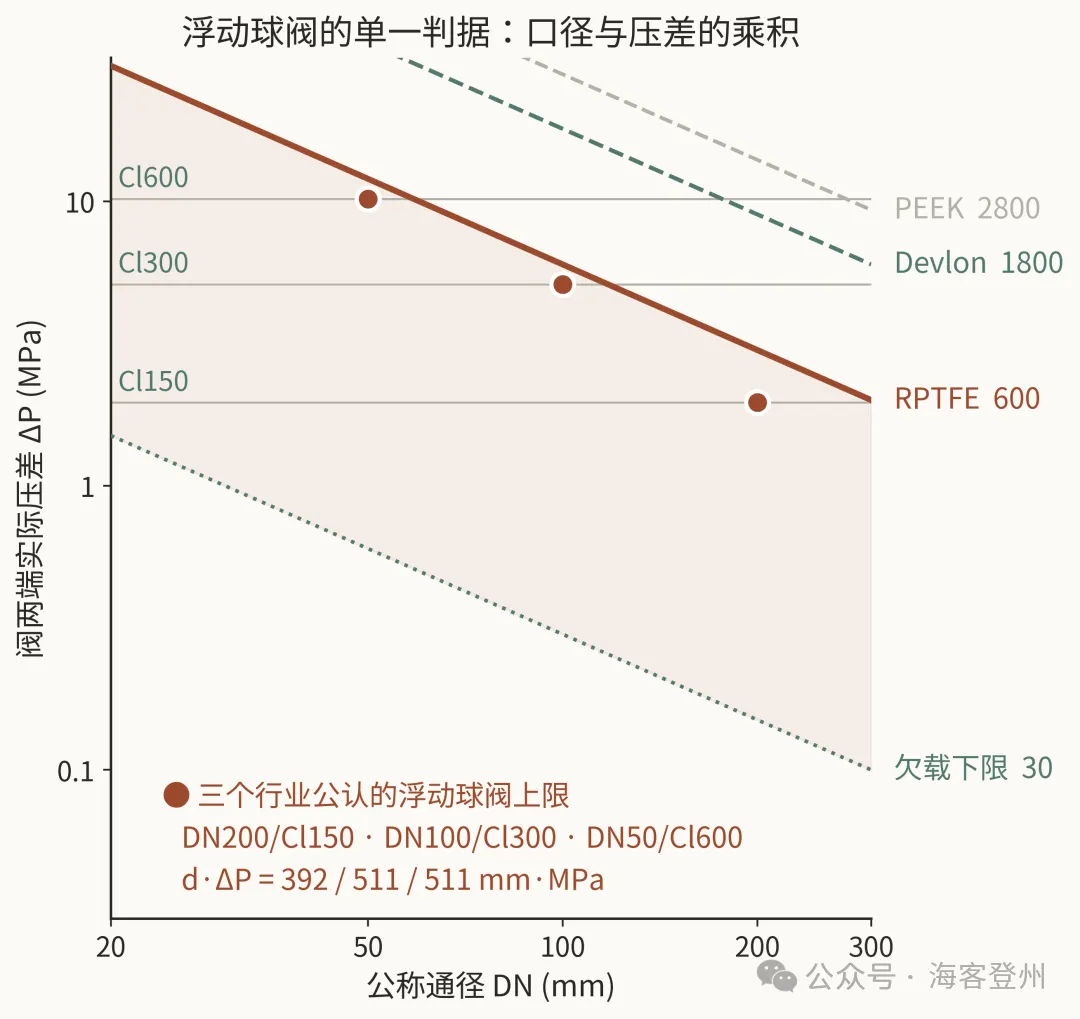

图 2　斜线是等 d×ΔP 线。行业公认的三条浮动球上限，落在同一条窄带上。

用这个乘积回头看开头那三份资料。行业里最保守、也最通行的三条上限——Class 150 到 DN200、Class 300 到 DN100、Class 600 到 DN50——换算成 d×ΔP 分别是 392、511、511。三个看起来毫无关联的规格，实际上是同一条线。

那些更激进的说法呢？Class 300 做到 DN200 是 1022，比上面那条线高一倍。这不是谁算错了，而是各家默认的阀座材料不同：普通填充 PTFE 撑得住 500 左右，尼龙类阀座能到 1000，PEEK 更高。厂家说"能做"，往往是默认了更硬的阀座，但很少写在样本上。

所以拿到一份浮动球阀的口径—压力适用表，第一件事是问：这张表按什么阀座材料画的？　※

这个数还有一个下限。d×ΔP 太小，压力压不紧软阀座，全靠装配时的预紧力撑着，小口径低压差工况偶发内漏就是这个原因。DN25 的阀在 0.2 MPa 压差下，压力贡献的密封比压只有正常需要的几分之一。

把两头合起来：用普通 RPTFE 阀座的浮动球阀，实用范围大致在 d×ΔP = 30 到 600 之间。超过 600，要么换更硬的阀座并让厂家给出比压依据，要么改固定球。

浮动球阀能不能用，不看口径表也不看压力等级表，

看口径乘以实际压差落在哪儿。

·   ·   ·

03
▍小口径选固定球，不会省执行机构

第二个常见理由是"固定球扭矩小，执行机构能选小一号"。这句话在大口径上对，在小口径上是反的。

浮动球阀的扭矩是那十几吨推力乘以摩擦系数、再乘以球半径。口径放大一倍，扭矩放大八倍——三次方。固定球阀的扭矩主要来自轴承摩擦和阀座弹簧，轴承半径比球半径小得多，口径放大一倍，扭矩大约放大四倍。

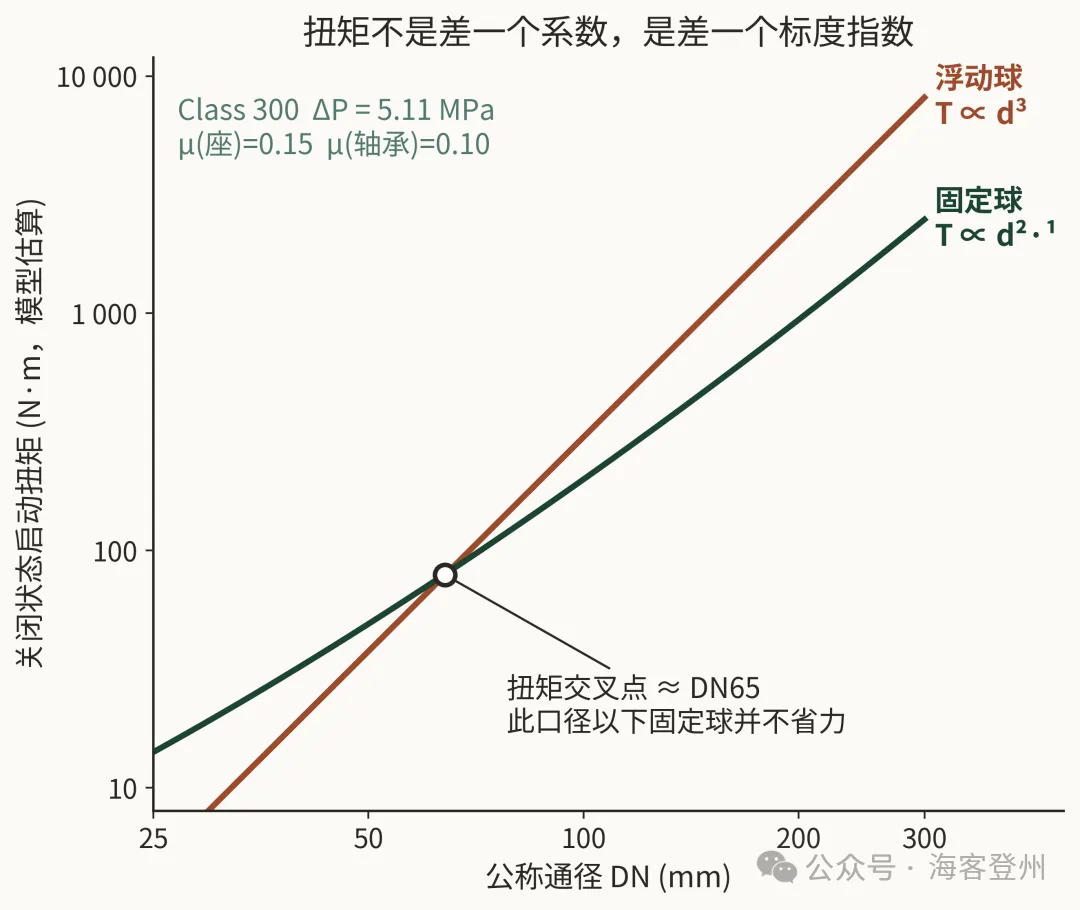

图 3　两条线斜率不同，必然相交。交叉点在 DN65 附近，再小固定球反而费扭矩。

一个三次方，一个接近二次方，两条线必然相交。按典型摩擦系数算，Class 300 的交叉点在 DN65 附近，Class 150 约 DN76，Class 600 约 DN62——三个压力等级都落在 DN60 到 80 这个窄区间。

也就是说，DN50 及以下的固定球阀，扭矩不但不小，反而比浮动球高两到五成——弹簧预紧和轴承摩擦在小口径上是大头。小口径选固定球可以有别的理由，比如双阻断泄放、高压、金属阀座，但"省执行机构"不在其中。

反过来，DN200 以上的固定球阀，扭矩只有浮动球的三到四成。这个差距直接决定执行机构规格、气源罐容积和 ESD 关阀时间，对 SIS 回路是硬约束。

DN65 以下，固定球比浮动球更费扭矩。

DN200 以上，固定球只要浮动球的四成。

·   ·   ·

04
▍选了固定球，还有两件事要定

浮动球阀只要定口径、压力等级和阀座材料就完了。固定球阀不一样，规格书上还得再填两项，漏了会出事。

第一，阀座配置。API 6D 分三种。DBB：两个自泄放阀座，中腔压力高了会自己泄回管道，最常用。DIB-1：两个双向密封阀座，任何一个阀座坏了另一个还能隔离，但中腔是完全封死的，必须外接泄压阀。DIB-2：一个自泄放加一个双向，折中，安装有方向。

第二，中腔泄放。阀门关闭后两个阀座之间有个空腔。如果介质是液体、灌满了，环境温度一升，压力就往上顶。Class 150 的阀腔灌满水，温升 4 度就到额定压力；换成原油，只要 2 度。夜里关阀白天日晒，露天管廊上再普通不过。

浮动球阀没这个问题——中腔压力一高，球被推开，自己就泄了。固定球阀的中腔是真的封着的，所以规格书必须写明泄放路径：靠阀座自泄放、装外部泄压阀，还是中腔取压引到火炬。低压等级上不要默认阀座自泄放一定管用，很多业主规格在 Class 150、300 上直接要求外部泄压阀，是有原因的。

Class 150 的阀腔灌满水，

温升 4 度就顶到额定压力。

·   ·   ·

05
▍三步选型

一　算 d×ΔP。口径（mm）乘以实际最大工作压差（MPa），不是压力等级的额定值。落在 30 到 600 之间，普通阀座的浮动球阀可以用；超过 600，向厂家索取阀座材料和比压依据，拿不到就改固定球。

二　看口径。DN65 以下，固定球不会替你省执行机构，选它要有别的理由。DN200 以上，固定球的扭矩优势很大，尤其是 ESD 阀。

三　选了固定球，把阀座配置（DBB / DIB-1 / DIB-2）和中腔泄放方式写进规格书。液体介质、长期关闭、露天安装，三条占两条，就要明确泄放路径。

把常见工况归到两边，速查如下：

球阀是最简单的阀，也是最容易凭印象选错的阀。

它的判据只有一个乘积。

·   ·   ·

关于本文的数字

文中数值均由独立脚本核算。比压 σ 是把推力均摊到阀座接触带上的工程估算，用于比较趋势，不能替代厂家的阀座设计值。d×ΔP 的窗口按 RPTFE 阀座、接触带宽 5 mm 估算。标有 ※ 的句子为作者推断，区别于已验证事实。

聊两句

你手上有没有一台"按表选是合规的、现场却一直漏"的球阀？把口径乘以实际压差，看看落在窗口哪一端。评论区见。

▽ 参考资料（6 项）

[1]　API 6D, Specification for Pipeline and Piping Valves, 2021（DBB / DIB-1 / DIB-2 定义）

[2]　API 608, Metal Ball Valves — Flanged, Threaded, and Welding Ends（同时覆盖浮动球与固定球）

[3]　ISO 17292, Metal Ball Valves for Petroleum, Petrochemical and Allied Industries

[4]　ASME B16.34, Valves — Flanged, Threaded, and Welding End（压力—温度额定值）

[5]　Valve World Americas, "Understanding DBB, DIB-1 & DIB-2"

[6]　各阀门厂商公开样本中的浮动球 / 固定球选型分界表与扭矩表
