一支查了三个月的 pH 计

某石化厂的精制水单元有一支在线 pH 计。工艺没变，加药量没变，可读数在三个月里从 7.2 一路慢慢滑到 6.6。

班组换了电极，好了两周，又开始滑。再换一支新电极，还是一样。每次两点标定都显示「通过」，只是标定报告上的斜率数字一次比一次难看：97%、91%、85%。仪表工在记录本上写下四个字——「电极老化」。

直到雨季过去，读数自己回来了。

问题从来不在电极上。问题在离电极六米远的那个接线盒里，一个谁也没量过的绝缘电阻。

艾默生今年 8 月发布的 Rosemount 350A 高性能 pH/ORP 传感器，宣传口径是「M12 即插即用，5 秒接好」。这篇文章想说的是：那 5 秒确实是真的，但它不是这个产品最值钱的地方。

阅读元信息

全文约 3633 字 ｜ 预计阅读 7 分钟 ｜ 配图 3 幅

适读：仪表工程师、过程工程师、维修与自动化工程师

·  ·  ·

01

厂商替你算的账，只算了一半

▍先说这支传感器是什么

Rosemount 350A 是艾默生 2026 年 8 月推出的数字式 pH/ORP 传感器。它的定位很清楚：给高温高压、可缩回安装的恶劣工况用。

公开规格里值得记住的只有几条：过程温度最高 155 °C，过程压力最高 400 psig（约 27.6 barg，2.76 MPa(g)）；防护等级 IP67/IP68；可重建的双液接界参比、可选参比电解液；以及本文的主角——一个 M12 五针接头，走 Modbus RTU over RS-485。

关键的架构改动在于：模拟量到数字量的转换，从变送器端搬到了电极腔体内部。传统 pH 传感器把毫伏级的模拟信号一路送到变送器再转换，350A 在传感器里就转成了数字报文。

▍那句「5 秒」是怎么来的

艾默生液体分析业务的高级经理 Kevin Stultz 给的对比是：传统 pH 传感器通常有大约 10 根芯线，断电、开盖、找到端子排、逐根对号接好，要花 10 到 15 分钟；350A 只有一根 M12 五针电缆，5 秒就能插好。

按纯接线环节算，这个比例是 120:1 到 180:1。听上去是碾压。

但现场工程师关心的不是接线用了几秒，而是这张作业票从开票到关票一共占了多久。所以把整个更换流程摊开重新算一遍。

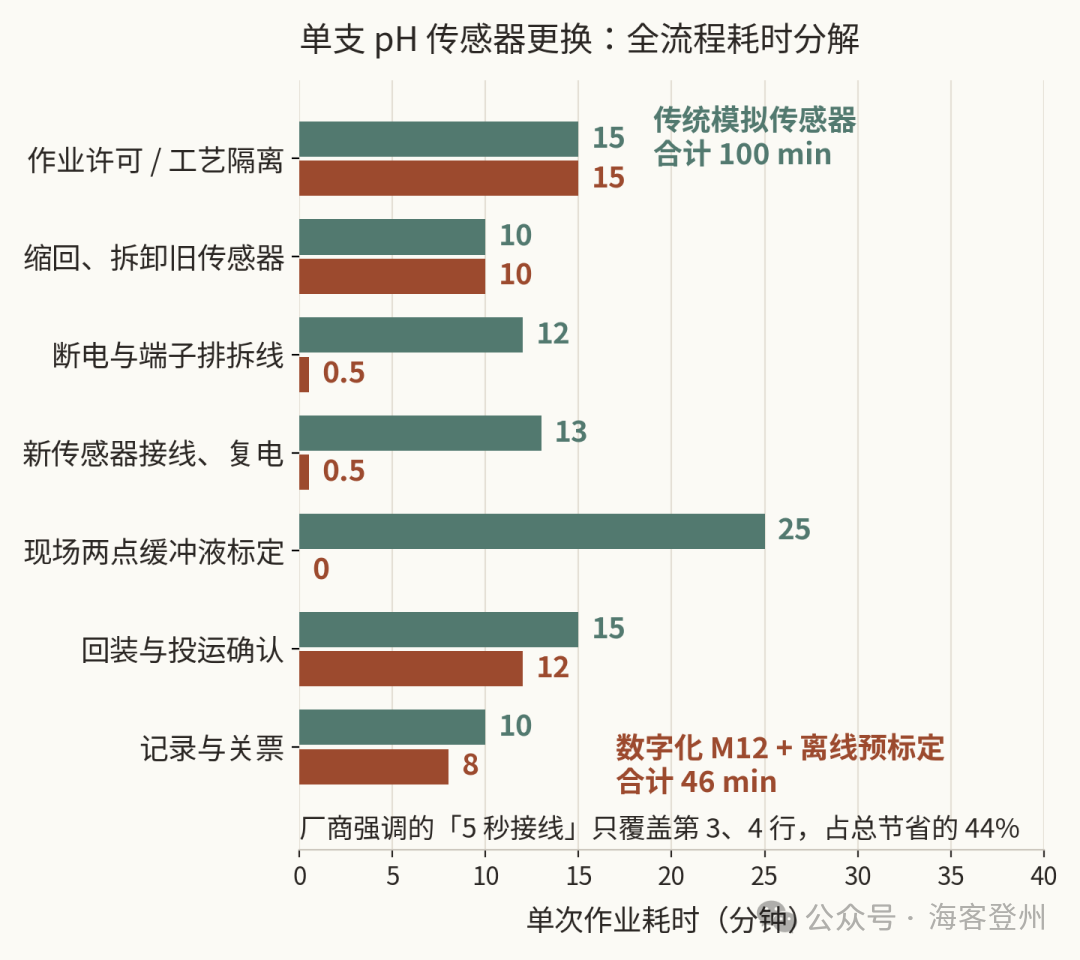

图 1｜同一支 pH 传感器更换作业，传统模拟方案与数字化方案的分环节耗时对比

传统方案合计 100 分钟，数字化方案合计 46 分钟，单次节省 54 分钟。这个节省幅度是实打实的。

但拆开看节省的来源，结论就不一样了：

54 分钟节省的构成

接线环节（拆线 12 + 接线 13 → 各 0.5）        节省 24 min，占 44%

标定环节（现场两点标定 25 → 0）              节省 25 min，占 46%

组态与记录（自识别、标定记录随机携带）        节省 5 min，占 10%

也就是说，M12 接头拿走了 44%，剩下 56% 来自别的地方。而那 46% 的标定时间，不是插上插头就能自动省下来的。

M12 省的是接线的 24 分钟，数字化省的是标定的 25 分钟。前者买产品就有，后者要改流程才有。

▍那 46% 有前提条件

标定时间之所以能归零，是因为数字传感器把标定系数、标定历史、过程数据存在自己的芯片里。传感器在离线标定台上校好，带着系数走到现场，插上就是校准状态，变送器读取即可。

这意味着工厂必须先具备两样东西：一个能做缓冲液标定的离线工位，以及一批「已标定待用」的备用传感器。前者是几千块的事，后者需要占用备件资金。

备件池要备多少支，可以用最简单的在制品公式估：

已标定待用传感器数量估算（在途量 = 更换率 × 标定周转天数）

10 个测点 / 平均 90 天换一次 / 标定周转 3 天 → 在途 0.33 支，建议常备 2 支

20 个测点 / 平均 60 天换一次 / 标定周转 3 天 → 在途 1.00 支，建议常备 3 支

30 个测点 / 平均 30 天换一次 / 标定周转 5 天 → 在途 5.00 支，建议常备 10 支

按 20 个测点、平均 60 天更换一次估算，全年约 122 次更换，每次省 54 分钟，一年省下约 110 工时，接近 14 个工作日。这个数字对一个中等规模的仪表班组是有意义的，但它成立的前提是离线标定流程真的建起来了。如果备件池没建，只是把传感器换成 M12 接头，你能拿到的是 24 分钟，不是 54 分钟。

·  ·  ·

02

数字化真正搬走的，是一个 200 兆欧的节点

现在回到开头那支查了三个月的 pH 计。

▍pH 电极为什么这么娇气

玻璃 pH 电极的工作原理，是靠一层薄玻璃膜两侧的氢离子浓度差产生电位。25 °C 下，每差一个 pH 单位产生约 59.16 mV——这是能斯特方程给的理论斜率。

麻烦在于，这层玻璃膜同时也是一个极高阻抗的信号源。典型工业电极的源阻抗在 100 兆欧到 1 千兆欧之间，本文按 200 MΩ 计算。

把它想成一个极其虚弱的电池：电压是对的，但你只要在它两端并联一个漏电通道，电压立刻被拉下来。

传统模拟接线里，从电极到变送器的这几十米电缆、中间那个接线盒、端子排上的螺钉，全都挂在这个 200 MΩ 的节点上。任何一处受潮、积盐、油污搭桥，都相当于并联了一个泄漏电阻。

▍这个泄漏到底值多少 pH

算法很简单，就是分压。设电极源阻抗 Rs = 200 MΩ，端子对地泄漏电阻 Rl，信号被衰减的比例就是 Rs/(Rs+Rl)。

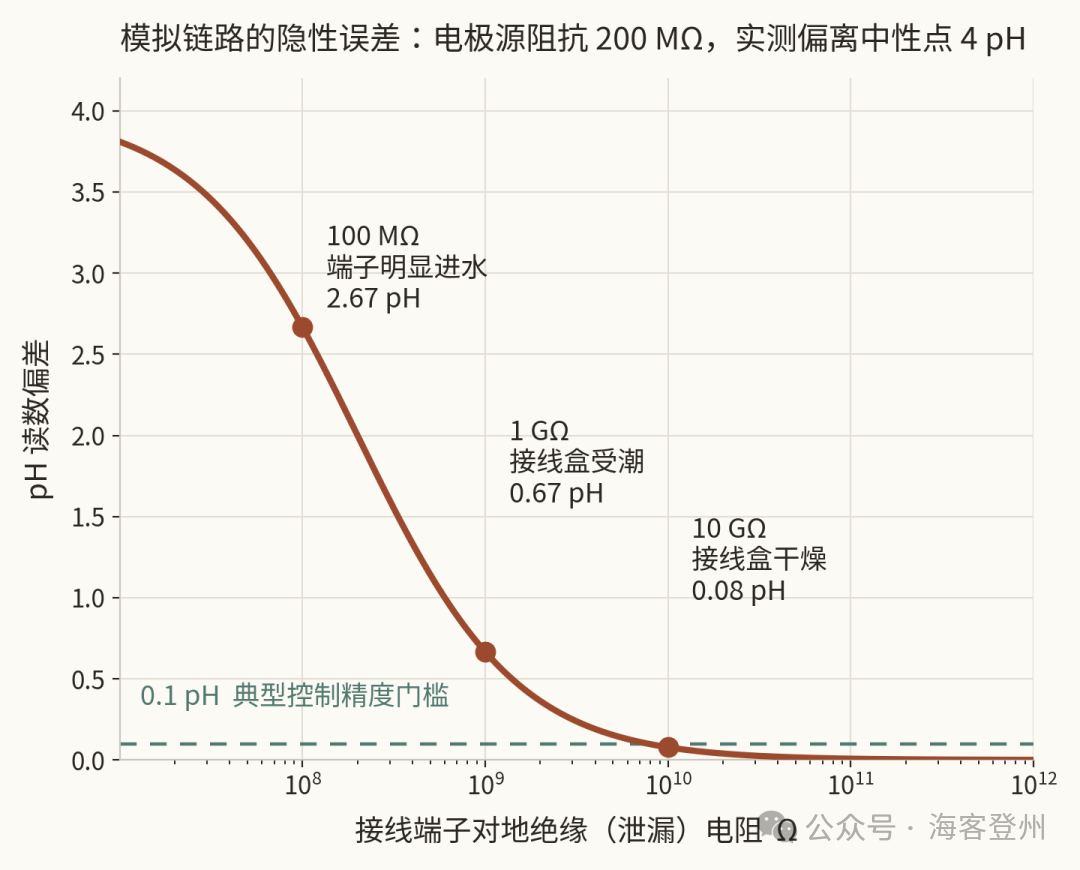

图 2｜端子绝缘电阻与 pH 读数偏差的关系（源阻抗 200 MΩ，实测点偏离中性点 4 个 pH 单位）

读这张图要注意横轴是对数刻度。绝缘电阻从 10 GΩ 掉到 1 GΩ——在万用表上不过是「都还挺大」——pH 偏差就从 0.08 跳到 0.67。

对照一下临界值：要把误差控制在 0.1 pH 以内，端子绝缘必须高于约 7.8 GΩ；掉到 1.4 GΩ 时误差就到 0.5 pH 了。

而绝大多数现场根本不会去量接线盒的对地绝缘，就算量，普通兆欧表的量程上限通常也就是 GΩ 量级，读数直接顶格。

▍为什么每次标定都说「通过」

这才是这个失效模式最难缠的地方，也是我认为最值得写下来的一点。

pH 电极的等电位点在 pH 7 附近，此处电极源电压约为 0 mV。零乘以任何分压比还是零——所以泄漏电阻对零点几乎没有影响。它只影响斜率。

把不同绝缘水平下变送器看到的标定斜率算出来：

泄漏电阻 → 变送器实测标定斜率（理论值 59.16 mV/pH）

1 TΩ  →  59.15 mV/pH（100.0%）   零点偏移 0.00 pH   标定：通过

10 GΩ →  58.00 mV/pH（ 98.0%）   零点偏移 0.00 pH   标定：通过

 2 GΩ →  53.78 mV/pH（ 90.9%）   零点偏移 0.00 pH   标定：通过

 1 GΩ →  49.30 mV/pH（ 83.3%）   零点偏移 0.00 pH   标定：通过

500 MΩ→  42.26 mV/pH（ 71.4%）   零点偏移 0.00 pH   标定：报警

常见变送器的斜率验收带是 47 到 60 mV/pH。反算下来，只要端子绝缘高于约 773 MΩ，标定就一定显示「通过」——哪怕此时的实际测量误差已经超过 0.6 pH。

而这份「斜率一次比一次低、零点纹丝不动」的标定报告，和一支正在老化的电极给出的表征完全一样。

绝缘泄漏和电极老化，在标定报告上长着同一张脸。区别只在于：换电极治不好前者。

于是就有了开头那个三个月的循环：晴天标定，读数正常；下雨或伴热蒸汽微漏，接线盒受潮，绝缘从 10 GΩ 掉到 1 GΩ，读数开始偏。

按晴天标定的斜率（58.00 mV/pH）去解释受潮后的信号，偏差是这样的：

晴天标定、雨天运行时的读数偏差

真实值偏离中性点 1.0 pH  →  显示 0.85，偏 0.15 pH

真实值偏离中性点 2.0 pH  →  显示 1.70，偏 0.30 pH

真实值偏离中性点 3.0 pH  →  显示 2.55，偏 0.45 pH

真实值偏离中性点 4.0 pH  →  显示 3.40，偏 0.60 pH

注意误差是随偏离中性点的程度成比例放大的。这就是为什么在 pH 7 附近运行时一切正常，一旦工艺跑到 5 或 9，读数就开始「说不清楚」。

▍350A 做的事情，是把这段导线删掉

350A 在电极腔体内部就完成了模数转换。那个脆弱的 200 MΩ 高阻抗节点，从「电极 → 几十米电缆 → 接线盒 → 端子排 → 变送器」缩短到了电极腔内的几毫米，并且被封在 IP67/IP68 的壳体里。

从这个节点往外，走的是 RS-485 差分数字信号。差分信号的共模抑制能力和高阻抗模拟信号完全不是一个量级，接线盒受潮对它的影响接近于零。

这才是「数字化」在 pH 测量上最硬的那部分价值：它消灭的不是接线时间，是一整类查不出来的缓变误差。

※ 作者推断：一条可以直接用的诊断规则

如果一支 pH 计的标定报告呈现「斜率逐次下降、零点基本不动」，

并且下降与天气或伴热投用相关，先量接线盒对地绝缘，再怀疑电极。

反之，若零点和斜率同步漂移，则更可能是参比液接界堵塞或中毒。

此判据为本文从分压模型推得，非厂商声明，供现场验证。

·  ·  ·

03

但它不是所有场合都该上

说完好处，说代价。数字化传感器不是免费的，它把复杂度从接线端搬到了系统端。

▍RS-485 这条总线也要占资源

Modbus RTU 走 RS-485，标准从站地址空间是 1 到 247，但单段总线在不加中继的情况下，典型的驱动负载上限是 32 个节点。20 个 pH 测点全挂一段，就吃掉了 20 个节点，只剩 12 个余量。

超过之后要分段或加中继，这是 EIA-485 的通用限制，不是 350A 独有的问题——但它是选型时必须先在系统图上确认的事。

另外要确认的还有：主站的扫描周期能不能承载新增点数；屏蔽层怎么接地（这个话题本身够写一整篇，后面单独讲）；以及危险区域内 M12 连接器的防爆认证方式与原有接线盒方案是否等效。

▍什么情况下收益最大

把判断条件排成一张清单，现场对着勾就行：

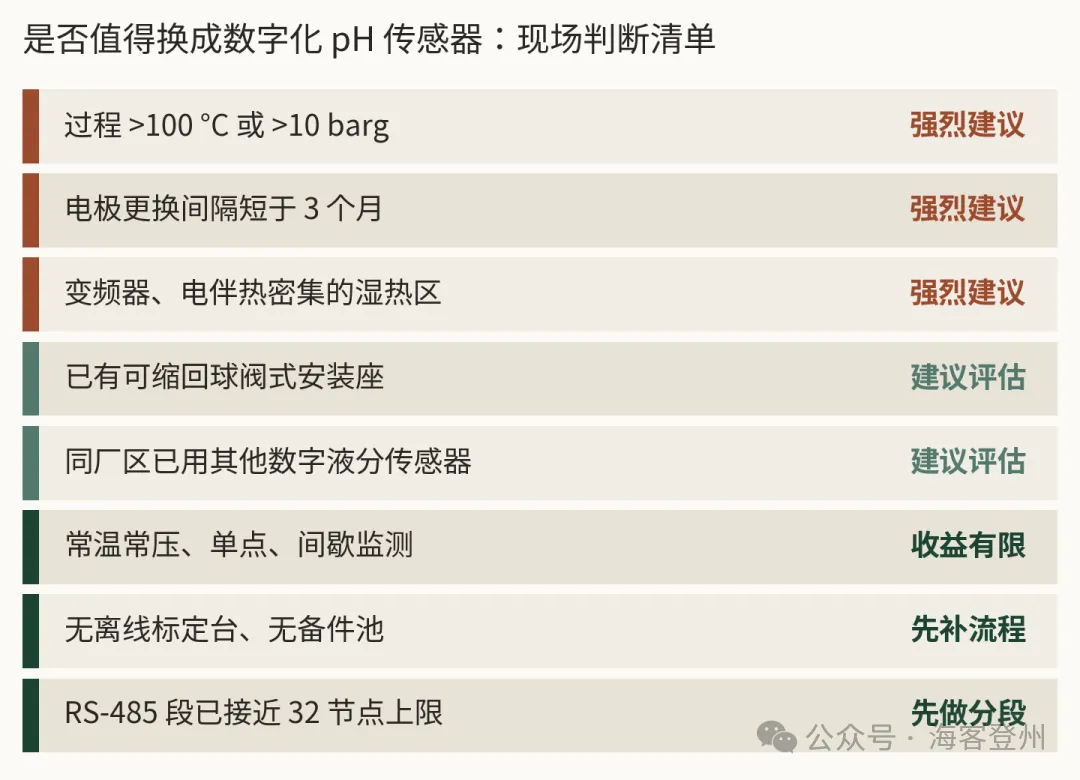

图 3｜数字化 pH 传感器的适用性判断清单

规律其实很清楚：更换频次越高、环境电磁与湿度越恶劣、工艺点离中性点越远，数字化的收益越大。

反过来，常温常压、一年换一次、装在干燥控制室旁边的单点 pH 计，换成数字式基本只是把维护习惯换了一遍，省不下什么。

这是一次接口升级，更是一次信号链路架构的改动。前者省时间，后者省的是查不出来的那三个月。

·  ·  ·

04

一句话的结论

Rosemount 350A 的 M12 即插即用能省多少调试时间？按完整作业票算，单次约 24 分钟来自接线本身，另外 25 分钟来自把标定移到离线——后者需要工厂先建起备件池和标定工位才能兑现。

但如果只盯着这 54 分钟，就把这个产品看小了。真正被解决的，是那个从电极一路暴露到接线盒的高阻抗节点，以及它带来的、能骗过每一次标定报告的缓变误差。

下次再遇到「换了电极还是漂」的 pH 计，先别急着开备件申请单。拿绝缘表去接线盒量一下，可能比换三支电极都管用。

·  ·  ·

你的现场遇到过吗

你厂里有没有那种「标定永远合格、读数就是不对」的 pH 计？最后查出来是什么原因？欢迎在留言区写下你的排查过程——这类缓变失效的现场案例，比任何选型手册都值钱。

▽ 参考资料（5 项）

1. Emerson. Rosemount™ 350A High Performance pH/ORP Sensor — 产品页（规格、关键特性）. emerson.com

2. Emerson. 新闻稿：Emerson Introduces Digital High-Temperature, High-Pressure pH/ORP Sensor for Harsh Process Conditions, 2026-08-07.

3. Control Global. Emerson's Rosemount 350A sensor measures pH and ORP, 2026-08（含 Kevin Stultz 关于接线耗时的口径）.

4. Control.com. Emerson Launches pH/ORP Sensor for Demanding Process Environments, 2026-08（模数转换位置与 M12 五针接口）.

5. 本文全部定量推导（作业耗时分解、分压误差模型、标定斜率反算、备件池估算）由独立脚本计算，方法与假设已在正文中列明。

说明：文中标注 ※ 的段落为作者依据公开规格与物理模型推导的判断，非厂商声明。规格数据以艾默生正式技术手册为准。
