偏心调节蝶阀：三次偏心买的是密封，不是调节

双偏心与三偏心结构，以及它们各自付出的调节代价

全文约 4200 字 · 阅读约 11 分钟 · 图表 4 幅

某乙烯装置的循环水旁路上装了一台 DN400 Class 300 三偏心蝶阀，用来调节旁路流量。投用之后，这个回路始终整不好。低负荷时 PV 在设定值上下摆 ±4%，DCS 上的阀位输出在 8% 到 14% 之间来回搜索；负荷抬上去以后又反过来，阀位动了十几个百分点，流量几乎不变。

仪表班能做的都做了：执行机构行程重校三遍，定位器换新，填料松了紧、紧了松。厂家来人现场标定，行程线性度合格，全关泄漏量做到 ISO 5208 Rate A。阀门本身挑不出毛病。

问题不在这台阀上，在选型的那一刻。这是一台按"高温零泄漏切断"设计的阀，被放进了一个要求连续调节的回路。它的三次偏心，一次都不是为调节做的。

01

三次偏心，三次都不是为调节做的

▍从同心说起

最普通的蝶阀是零偏心（同心）结构：阀杆轴线既穿过阀板的密封面平面，又穿过管道中心线。这种阀的阀板从全关到全开的整个 90°，密封面都在阀座上刮。所以它只能用橡胶或 PTFE 之类的弹性衬里，靠材料变形吸收干涉量。API 609 把这一类归为 Category A。

它便宜、双向密封、大口径很轻，缺点是温度和压差都上不去，寿命被刮擦吃掉。

▍第一偏心：把阀杆挪出密封面

第一偏心 e1 是把阀杆轴线沿管道轴向后移，离开阀板密封面所在的平面。阀板不再绕自己的密封面转，而是绕一个偏在后面的轴转。转动一开始，密封面就有了脱离阀座的分量，刮擦范围缩小。

▍第二偏心：把阀杆挪出管中心

第二偏心 e2 是把阀杆轴线再从管道中心线偏移出去。这一步产生的是凸轮效应：密封点绕一个偏心轴转动，转动瞬间沿法向离开阀座，而不是沿着阀座面滑。到这一步，蝶阀才真正具备"开启即脱开"的能力，也才配得上高性能蝶阀（HPBV）这个名字。API 609 把所有带偏心的结构都归入 Category B。

▍第三偏心：把圆柱面改成斜圆锥面

前两次偏心解决了"脱开"，没有解决"贴合"。阀板密封面仍然是圆柱面或球面，阀板转动时密封圈上不同位置的脱开量不相等，总有局部干涉。在金属密封条件下，这就是划伤。

第三偏心的做法是把密封面改成圆锥面，并让锥面轴线相对阀杆轴线倾斜一个角度 β。关键词是斜——它是一个斜圆锥，不是正圆锥。斜锥保证阀板旋转时整圈密封面同时、等量地离开阀座，实现真正的全程无接触。

代价是：斜锥面没有旋转对称性。阀板与阀座必须成对研配，装配相位唯一，两台阀之间的阀板不能互换，解体检修后必须按原相位复装。

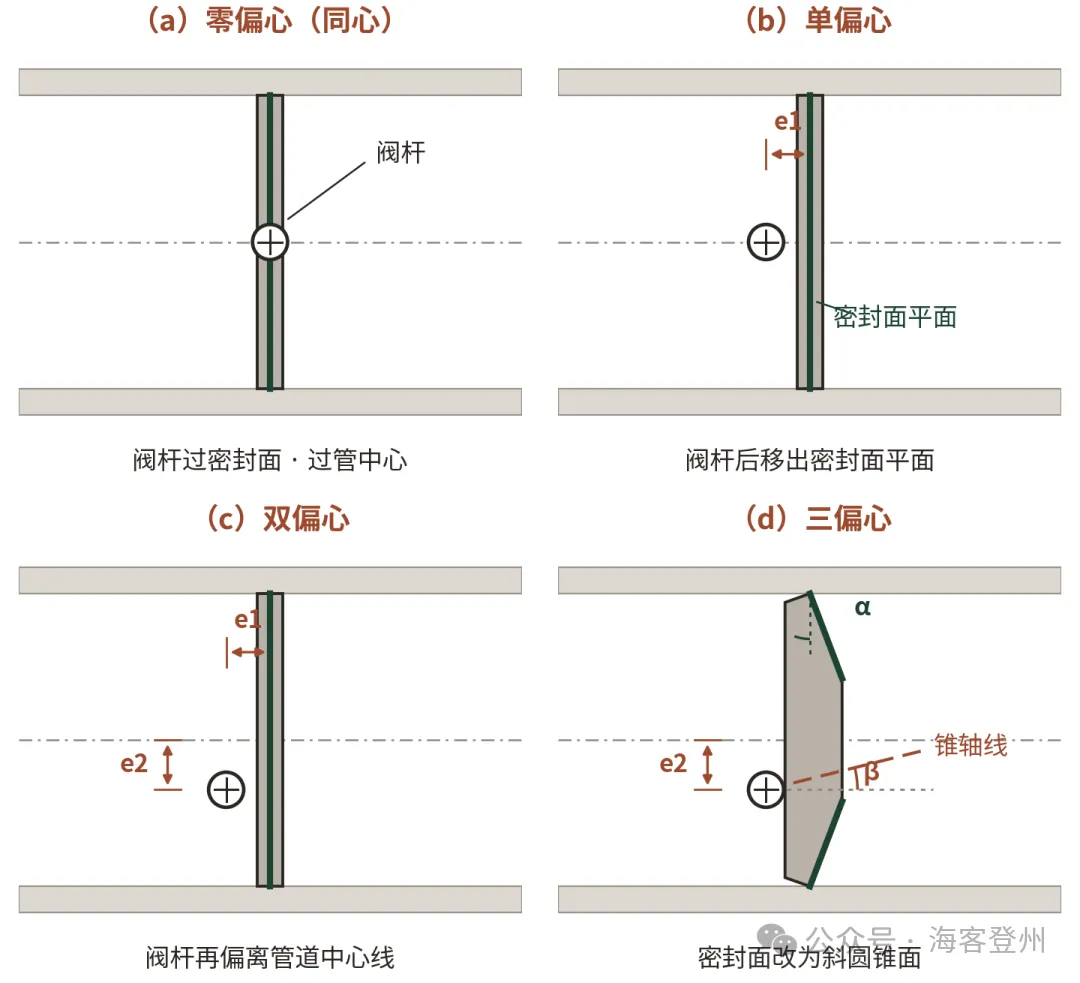

图 1  从零偏心到三偏心：每一次偏心解决的都是密封问题

三次偏心解决的都是同一个问题——

怎样让密封面在不摩擦的前提下贴合。

没有一次是冲着流量调节去的。

▍标准落点

· API 609：Category A 为同心弹性密封，Category B 为偏心（双偏心或三偏心）高性能结构

· JB/T 8527-2015《金属密封蝶阀》，覆盖 PN2.5~PN160 及 Class 150~Class 900、DN50~DN6000、−29 ℃~538 ℃

· HG/T 6353-2025《石油化工用三偏心硬密封蝶阀》，2025 年 4 月 10 日发布、2025 年 11 月 1 日实施，是国内第一份专门针对三偏心结构的行业标准

· 更外围还有 T/WZBF 035-2023《四偏心金属密封蝶阀》团体标准

这些标准规定的都是结构、材料、压力温度和泄漏试验，没有一份规定调节性能。调节性能要到 IEC 60534 系列里去找，而蝶阀在那套标准里的位置并不好。

· · ·

02

三偏心是扭矩座封，不是位置座封

密封点的位置由阀板转角决定，但这个关系比想象中陡得多。密封点绕阀杆旋转，转过 θ 之后位移是 s = 2r·sin(θ/2)，r 是密封点到阀杆轴线的距离。

以一台 DN300 三偏心蝶阀为例，阀板半径 150 mm，取 e1 = 20 mm、e2 = 12 mm，上密封点的旋转半径 r = √(20² + 162²) ≈ 163 mm。代进去：

· 转 0.1°，位移 0.28 mm

· 转 0.45°，位移 1.3 mm

· 转 1°，位移 2.8 mm

而金属密封面研配后的贴合量级是 0.01 mm，精加工密封面的粗糙度 Ra 0.4 μm 折算过来只有 0.0004 mm。

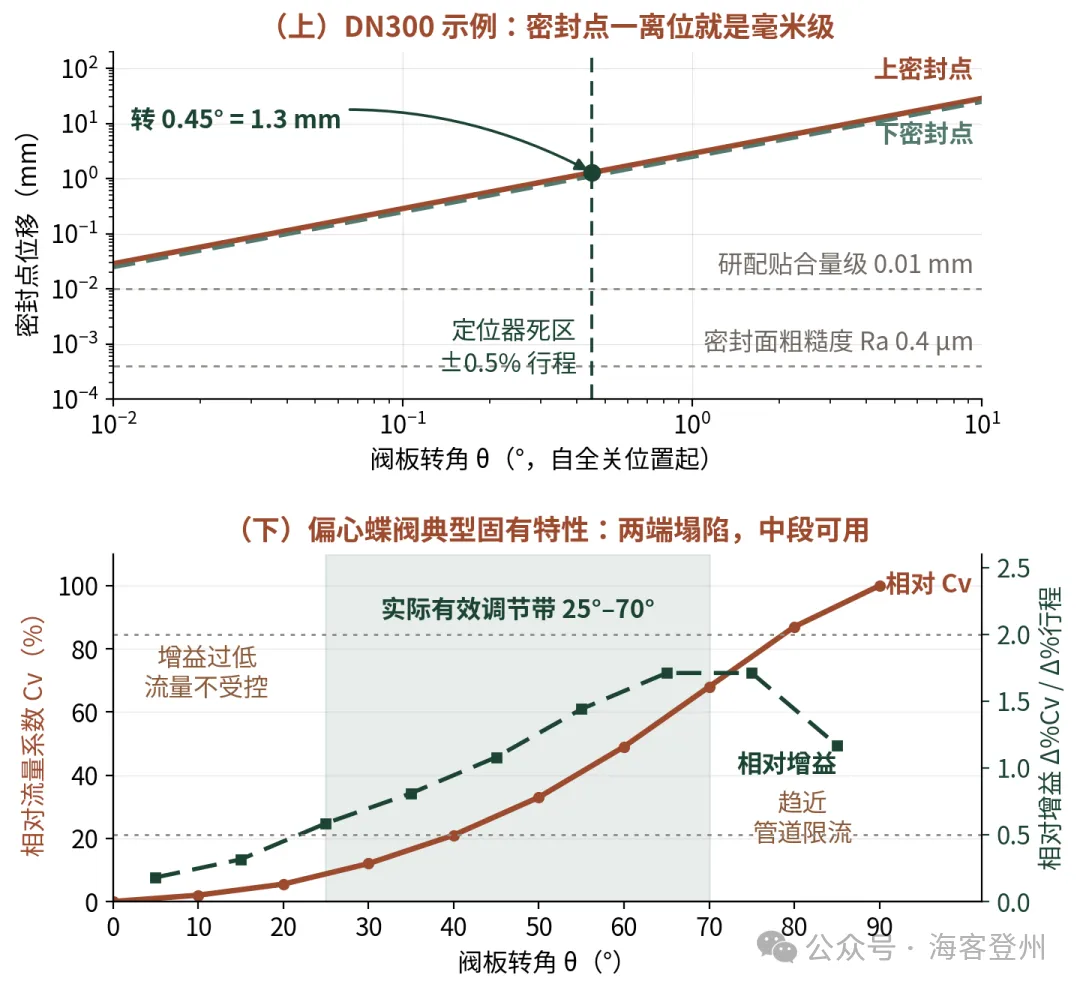

图 2  上：密封点位移与转角（DN300 示例，对数坐标）；下：偏心蝶阀典型固有流量特性与相对增益

这个对比说明一件事：能够称为"密封"的角度窗口，宽度在 0.01° 量级。任何定位器都做不到这个分辨率——一台常规智能定位器的死区按 ±0.5% 行程算，对应 0.45°，落到密封面上就是 1.3 mm 的张口。

三偏心的密封只存在于最后不到一度的行程里。

离开这个角度，它就是一个纯粹的节流件。

所以三偏心蝶阀的关闭是扭矩座封（torque seated）而不是位置座封（position seated）：靠执行机构把阀板楔进锥面、靠扭矩到位来建立密封，而不是靠阀位走到 0%。这直接引出两个现场问题。

一是用位置反馈去关一台扭矩座封的阀，全关附近必然有死区。定位器判断 0% 已到位就停止加气，扭矩没到，阀漏；或者定位器为了消掉最后那点偏差持续加气，把阀板过度楔入，下一次开阀的 BTO 扭矩明显上升，长期下来密封面被压塌。

二是调节用途下不应该把 0% 阀位设在座封位置。合理的做法是给行程设一个机械下限，比如 5° 到 10°，把"调节"和"切断"这两件事在阀位上分开。需要零泄漏切断时，用单独的切断阀或用扭矩限位来完成。

· · ·

03

名义可调比 100:1，能用的只有 8:1

偏心蝶阀的固有流量特性接近等百分比，但两端都塌了。看增益——每变化 1% 行程带来多少 %Cv 变化（数据见图 2 下半部分）：

· 0°~20°：增益 0.2~0.3。阀位动了，流量几乎不动

· 25°~70°：增益从 0.6 升到 1.7，这是可用区

· 80°~90°：增益回落到 1.2 以下，同时管道自身阻力开始主导

如果按控制回路能接受的增益范围 0.5~2.0 划线，有效调节带大约是 25° 到 70°。对应的相对 Cv 是 8.5% 到 68%，可调比约 8:1。作为对比，等百分比柱塞形球形阀的可用可调比通常在 30:1 以上。

蝶阀的可调比不是被泄漏量限制的，

是被小开度那段"转了角度不出流量"的死区限制的。

由此得到一条具体的选型规则：蝶阀不能按"最大流量对应 90% 开度"来定尺寸。正确做法是把最大流量工况放在 60°~70°，把最小流量工况放在不低于 25°。如果两个工况点塞不进这个窗口，就该换阀型，或者上分程控制。

· · ·

04

压力恢复：比球形阀更早撞上气蚀

蝶阀是典型的高压力恢复阀。流体绕过阀板之后，缩流断面的压力比出口压力低得多，一旦缩流压力跌到介质饱和蒸汽压以下，就开始气蚀。衡量这件事的参数是 FL（液体压力恢复系数）和 Xt（气体阻塞流压差比系数）：两者越小，压力恢复越强，越容易气蚀或阻塞。

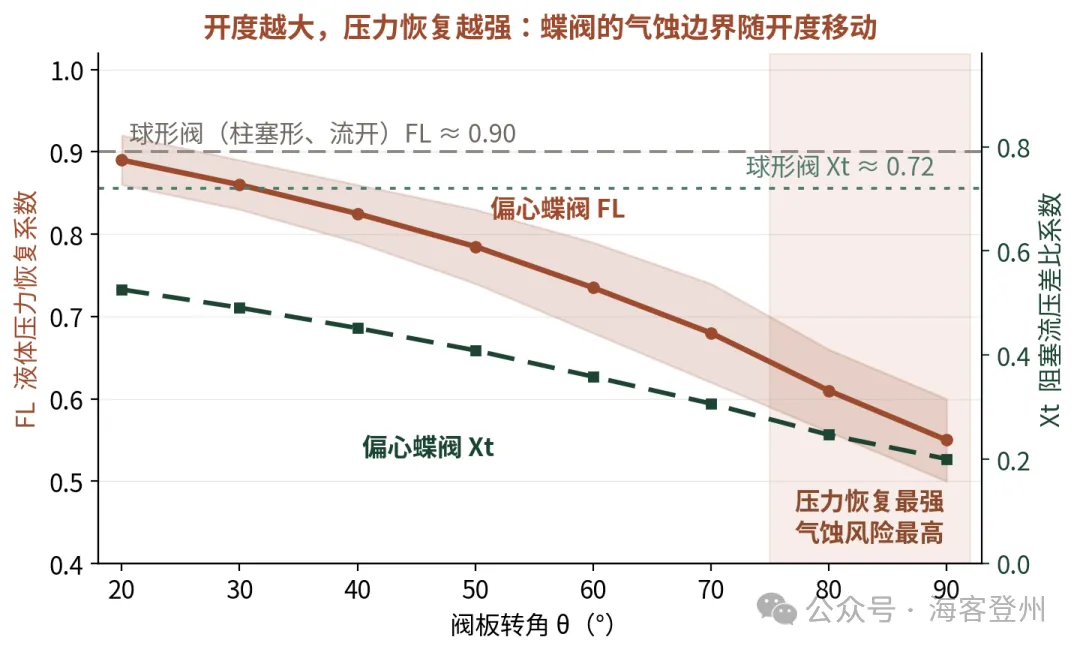

图 3  偏心蝶阀 FL 与 Xt 随开度的变化（带状为典型区间，具体值须查厂家样本）

偏心蝶阀的 FL 随开度单调下降：20° 时在 0.86~0.92，到 90° 只剩 0.50~0.60。相应地 Xt 从约 0.54 降到 0.20。ISA 的独立试验数据也给出标准蝶阀 60° 和 90° 开度下的 Xt 分别约为 0.38 和 0.20。而柱塞形球形阀（流开）FL 约 0.90、Xt 约 0.72，基本不随开度变化。

▍一个液体算例

60 ℃ 的水，入口绝压 P1 = 0.60 MPa，饱和蒸汽压 Pv = 0.0199 MPa，水的临界压力 Pc = 22.06 MPa。液体临界压力比系数：

FF = 0.96 − 0.28·√(Pv/Pc) = 0.96 − 0.28 × 0.0300 = 0.9516

阻塞流压降：

ΔP_choked = FL² × (P1 − FF·Pv) = FL² × 0.581 MPa

· 蝶阀 80° 开度，FL ≈ 0.61 → ΔP_choked ≈ 0.216 MPa

· 球形阀，FL ≈ 0.90 → ΔP_choked ≈ 0.471 MPa

同一个工况，球形阀能吃下的压降是蝶阀的 2.2 倍。超过这个值，蝶阀的流量不再随下游压力下降而增加，同时开始出现气蚀损伤。

▍气体侧同理

气体阻塞判据是 x = ΔP/P1 达到 Fγ·Xt。空气 Fγ = 1.0，那么：

· 蝶阀 90° 开度，Xt = 0.20：P1 = 1.0 MPa 时，ΔP 只要到 0.20 MPa 就阻塞

· 球形阀，Xt = 0.72：要到 0.72 MPa

阻塞之后，压降继续增加不再带来流量增加，全部转化成气动噪声。按 IEC 60534-8-3 的预测方法，这一段的声功率随压比急剧上升，大口径蝶阀在这种工况下要做到 85 dB(A) 以内相当困难。

结论很直接：给蝶阀分配压降之前先算 FL 和 Xt。如果压降超出判据，要么把一部分压降交给下游的多孔限流板或消音器，要么换阀型。

· · ·

05

裕度最薄的第二个点，在 60° 附近

一台偏心蝶阀的扭矩由四部分组成：座封扭矩、轴承摩擦扭矩、填料摩擦扭矩、流体动态扭矩。

座封扭矩只在全关附近出现。三偏心因为要靠楔入建立密封，这一项特别大，通常就是全行程的最大值，也就是选执行机构时看的 BTO。流体动态扭矩与压差和口径三次方成正比：T = Ct·ΔP·D³，其中动态扭矩系数 Ct 随开度变化，峰值一般落在 60°~80°。

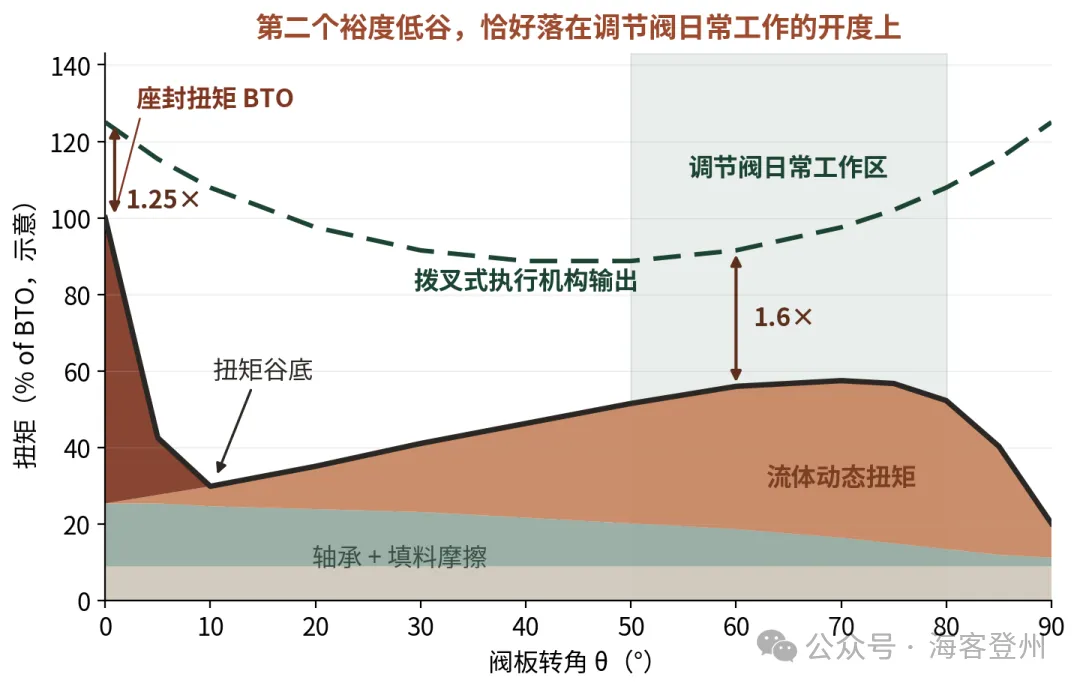

图 4  扭矩分量叠加与拨叉式执行机构输出曲线（相对值，示意；实际须查厂家扭矩表）

把四项叠起来看：全关处是尖峰，10°~15° 是谷底，然后一路上升，到 65°~80° 出现第二个峰。

另一边，拨叉式（scotch yoke）执行机构的输出扭矩两端高、中间低——对称拨叉两端比中位高约 41%。这条曲线是给切断阀设计的：切断阀需要扭矩的地方正是两端。

两条曲线一叠，问题就出来了：阀门需求在中开度上升，执行机构输出在中开度下降，二者在 55°~75° 之间形成第二个裕度低谷。按 BTO 留 25% 裕度选的执行机构，在这里只剩 1.6 倍左右。

切断阀在中间开度只是路过，

调节阀在中间开度定居。

还有一个更隐蔽的问题：偏心结构让阀板上下半区的受力臂不相等，动态扭矩不但幅值大，方向还会随开度和流向变化，在某个角度附近过零并反向。过零点上，执行机构—阀杆—阀板这条传动链里的所有间隙——键槽、拨叉滑块、齿轮背隙——会被反复穿越。表现出来就是阀板抖动、定位器持续搜索、填料磨损加快。开头那台 DN400 的低负荷振荡，正是这一类现象。

▍对应的选型动作

· 执行机构不能只按 BTO 选，必须拿厂家的全开度扭矩曲线校核，并在动态扭矩峰值区留够裕度

· 优先选齿轮齿条式（输出与角度无关）或双作用拨叉，避免用弹簧复位单作用拨叉做连续调节

· 阀杆与阀板的连接优先选无键锥销或一体轴，把背隙降到最低

· 明确优选流向并在阀体和管道上双重标识。三偏心装反，轻则座封扭矩剧增，重则根本封不住

· · ·

06

双偏心还是三偏心

两者不是"低配与高配"的关系，而是两个不同的取向：双偏心把一部分密封性能让给了调节和成本，三偏心把调节性能全部让给了密封。

▍什么时候干脆不要用蝶阀

· 需要的压降超过阻塞流判据，而下游没有额外节流件分担

· 要求 20:1 以上的可调比

· 最小流量工况长期落在 20° 以下开度

· 介质含固体颗粒，同时又要求密封面长期保持零泄漏

· 要求严格的线性或等百分比特性，且不允许靠定位器凸轮修正

· · ·

07

落到设计和维护的动作

▍设计侧

· 定 Cv 时把最大流量工况放在 60°~70°、最小流量工况不低于 25°，两个点都要单独核算 FL 和 Xt

· 三偏心用于调节时，把行程下限设在 5°~10°，座封位置另行用切断阀或扭矩限位实现

· 执行机构按全开度扭矩曲线选型，动态扭矩峰值处留不低于 1.5 倍裕度

· 在阀体和管道上双重标识优选流向；采购文件里写清楚"不允许反向安装"

· 液体工况按 ΔP_choked = FL²(P1 − FF·Pv) 校核，气体工况按 x = Fγ·Xt 校核并预估噪声

▍维护侧

· 定期记录 BTO 与 ETC 扭矩趋势。持续上升通常意味着密封面磨损或阀板被过度楔入

· 校验阀位反馈与实际角度的对应关系，重点看全关附近 0%~10% 这一段

· 长期停在 20° 以下开度运行的阀，检修时重点检查阀板下游侧和阀座下游侧的气蚀、冲蚀痕迹

· 三偏心阀解体后必须按原相位复装。阀板与阀座是配对件，不同阀之间不可互换

▽ 参考资料（10 项）

[1] API 609《Butterfly Valves: Double-flanged, Lug- and Wafer-type》

[2] JB/T 8527-2015《金属密封蝶阀》

[3] HG/T 6353-2025《石油化工用三偏心硬密封蝶阀》（2025-04-10 发布，2025-11-01 实施）

[4] GB/T 12238-2008《法兰和对夹连接弹性密封蝶阀》

[5] T/WZBF 035-2023《四偏心金属密封蝶阀》

[6] ISO 5208《工业阀门 金属阀门的压力试验》

[7] IEC 60534-2-1《工业过程控制阀 第 2-1 部分：安装条件下流体流量计算公式》

[8] IEC 60534-8-3 / 8-4《空气动力噪声预测 / 液动噪声预测方法》

[9] MSS SP-68《High Pressure Butterfly Valves with Offset Design》

[10] Emerson《Control Valve Handbook》第 5 版

你手上有把三偏心当调节阀用的案例吗？

是靠改行程下限解决的，还是最后换了阀型？欢迎在留言区说说现场处理办法。
