±0.15% 的流量计，为什么交不出 ±0.15% 的账

仪表典型失效模式 · 子系列 C：合格如何变成误导

一批原油装船完毕，岸上交出的数字和船上算出的数字差了 180 吨。

复查从流量计开始：几台超声流量计都在检定有效期内，上一次在线检定的仪表系数偏移不到万分之二；压力、温度变送器的校准证书齐全；流量计算机没有一条报警记录，诊断状态位全绿。所有能报警的东西，都没有报警。

争议拖了三周。最后把账重新拆开、一项一项复算，问题落在一个从头到尾没有给出任何异常指示的环节上。

全文 3284 字　·　阅读约 8 分钟　·　图表 4 幅

01

▍账单不是流量计读数，而是一条五步计算链

贸易交接计量最容易被误读的一点，是把流量计的准确度直接等同于交接量的准确度。厂家样本上写着 ±0.15%，很多人就默认这批货的计量误差是 ±0.15%。

实际上流量计只完成了整条计算链的第一步。从流量计输出的脉冲，到最终写进提单的吨数，中间还要经过四次乘法，而每一次乘法都引入一个由别的仪表测量的新量。

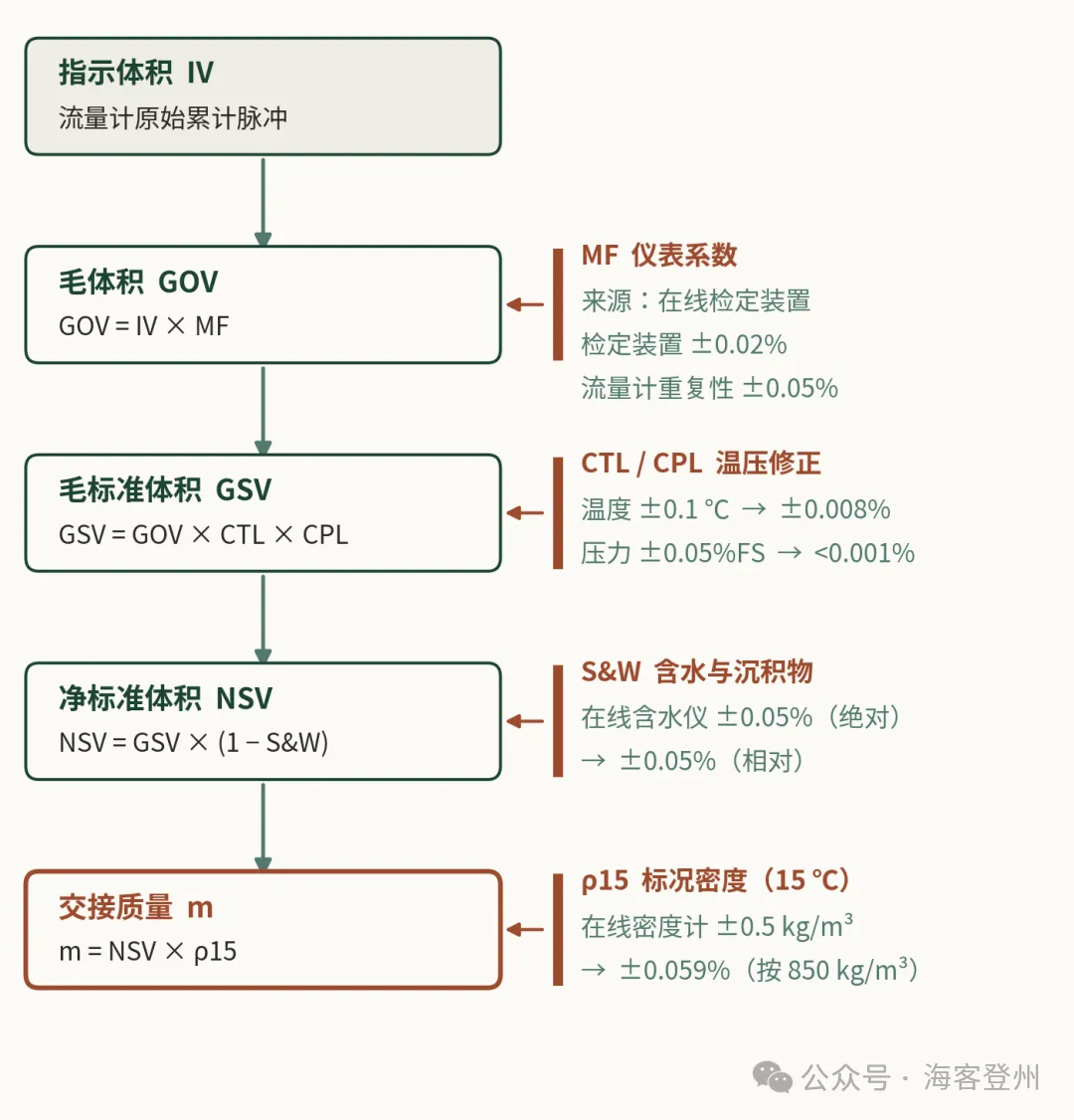

图 1　从流量计脉冲到交接质量的五步计算链，以及每一步引入的测量输入与其扩展不确定度

超声流量计输出的是指示体积 IV。乘以在线检定得到的仪表系数 MF，得到毛体积 GOV，这一步引入了检定装置；乘以温度修正系数 CTL 与压力修正系数 CPL，把体积折算到 15 ℃ 与标准压力下，得到毛标准体积 GSV，这一步引入了温度与压力变送器；扣除含水与沉积物 S&W，得到净标准体积 NSV，这一步引入了含水分析；最后乘以标况密度，得到交接质量，这一步引入了在线密度计。

流量计的 ±0.15%，只是这条链上的第一个加数。真正决定账单的，是五个环节合成之后的结果。

流量计的 ±0.15% 只是账单上的一个加数，不是账单本身。

02

▍把误差摊开算，结论和直觉不一样

下面统一按 95% 置信水平的扩展不确定度取值（k = 2），假设各分量互相独立，用方和根合成。这是工程上常用的近似，前提是各项确实独立——这个前提在第 05 节会被打破，先按理想情况算。

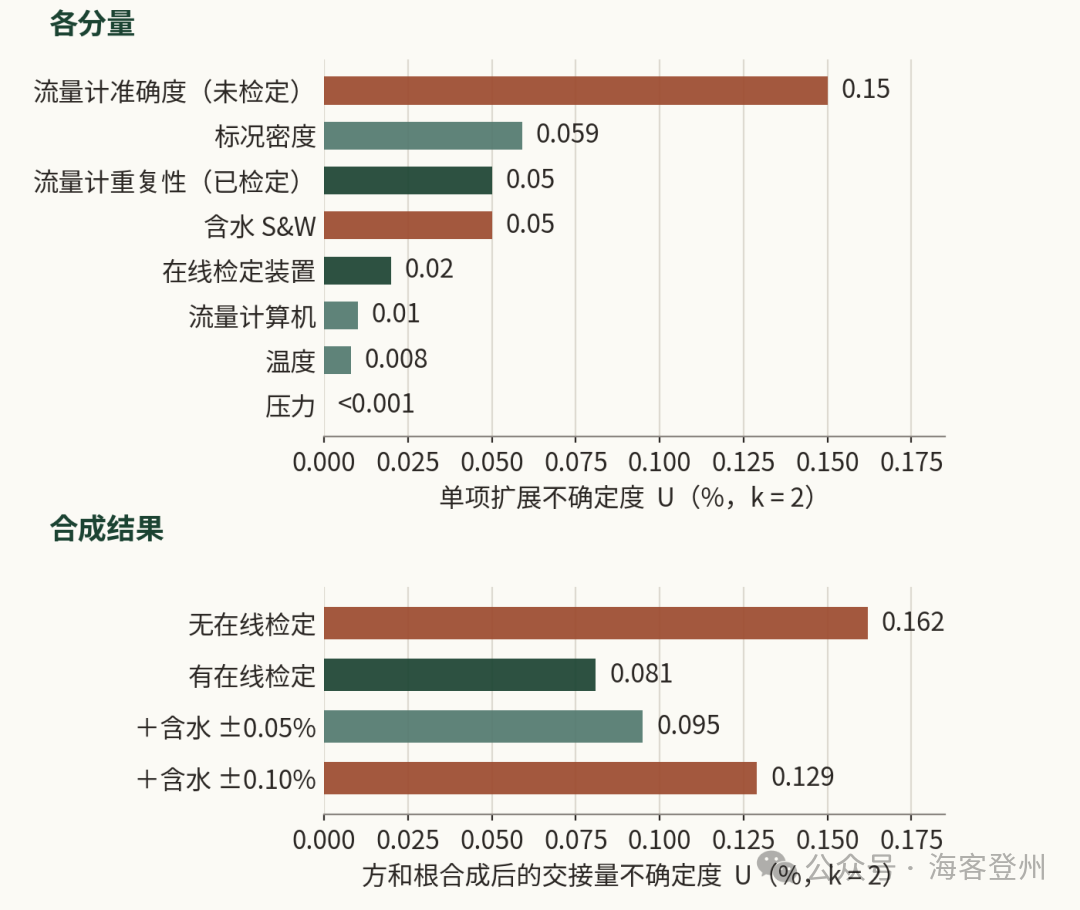

图 2　各环节的单项扩展不确定度（上）与四种情形下的合成结果（下），均按 k = 2 取值

温度变送器 ±0.1 ℃，看起来精度很高。它进入账单的路径是体积膨胀系数：原油的膨胀系数约 0.0008 /℃，0.1 ℃ 的温度偏差折算到体积上只有 0.008%。

压力变送器 ±0.05% 量程，按 25 bar 量程算是 ±0.0125 bar。它进入账单的路径是液体压缩系数，约 7×10⁻⁵ /bar，折算下来不到百万分之一。压力测量对液体交接量的直接贡献几乎可以忽略——它真正的任务是保证介质处于单液相，而不是修正体积。

在线密度计 ±0.5 kg/m³ 听着也很小，但按 850 kg/m³ 的原油折算，这是 0.059% 的相对不确定度，已经是温度项的七倍多，在整条链上仅次于流量计本身。

如果不做在线检定，合成结果是 0.162%，其中流量计一项就贡献了方差的 86%。

03

▍在线检定把「准确度」换成了「重复性」

在线检定装置常被当作合规摆设：标准要求配，就配一套，定期跑一次，报告归档。它的实际价值，其实可以直接算出来。

在线检定的作用，是用一个不确定度更低的参考体积去标定流量计，把流量计的系统偏差吸收进仪表系数 MF。检定之后，流量计残留的不确定度不再是样本上的 ±0.15%（那个数字包含系统偏差），而是它的重复性——多声道超声流量计约 ±0.05%——再加上检定装置本身的 ±0.02%。

代入重算：合成不确定度从 0.162% 降到 0.081%，恰好腰斩。

换算成货量更直观。10 万吨的批次，0.162% 对应 162 吨，0.081% 对应 81 吨。一次在线检定把可争议的区间收窄了 81 吨；按 600 美元/吨估算，约合 4.9 万美元。而这个数字，每一个批次都在重复。

在线检定不是合规动作，而是每个批次凭空拿回一半的争议区间。

04

▍支路数量表的背后，只有一个乘法

标准给出的计量支路配置表，通常是这样三行：装置量程比不超过 10:1，用 2×100%；10:1 到 20:1，用 3×50%；20:1 到 30:1，用 4×33.3%。

这张表看上去像经验值，其实背后只有一个乘法。

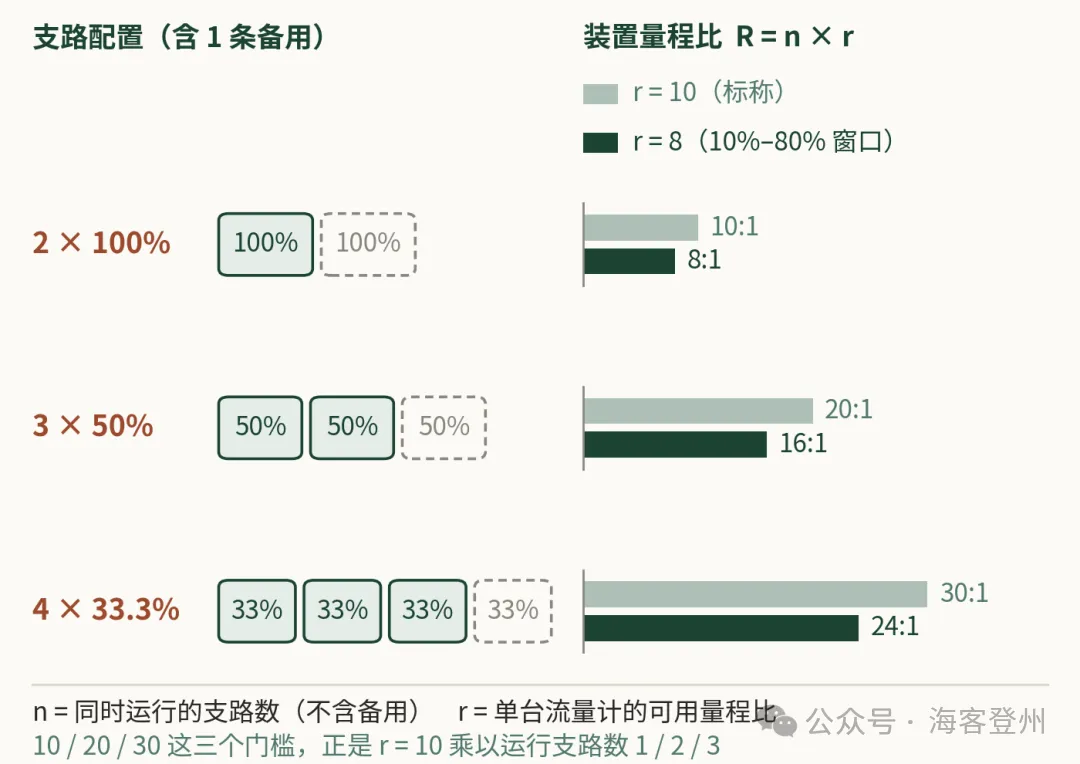

图 3　三种支路配置的运行与备用划分，及其可覆盖的装置量程比

每种配置都留一条备用支路。2×100% 是一用一备，同时运行的支路数 n = 1；3×50% 是两用一备，n = 2；4×33.3% 是三用一备，n = 3。装置能覆盖的量程比，等于运行支路数乘以单台流量计的量程比：R = n × r。

把 r = 10 代进去，正好得到 10、20、30 三个门槛。表里的数字不是拍出来的，而是按「单表量程比 10:1」这个基准反推的——恰好是涡轮流量计的典型值。

这里有一处容易被忽略的落差。标准同时要求正常运行流量落在流量计量程的 10% 到 80% 之间，也就是说，可用的量程比只有 8:1，而不是 10:1。按这个窗口重新校核，三种配置实际覆盖的是 8:1、16:1、24:1，比门槛值各低两成。

工况恰好卡在门槛上时，正确的做法是向上取一档。

标称 10:1 的量程比，落进选型窗口里只剩 8:1。

05

▍所有仪表都合格，账仍然是错的

现在回到第 02 节被搁置的那个前提：各分量互相独立。

含水与沉积物 S&W 是整条链上最脆弱的一环，也是唯一一个误差可能不随机的环节。

先看量级。0—5% 量程的在线含水仪，典型绝对准确度 ±0.05%。在含水 0.5% 的工况下，它对净油量的相对贡献是 0.05%——单这一项，就抵得上整条仪表链做完在线检定之后的全部努力，合成结果从 0.081% 抬到 0.095%。如果绝对偏差放大到 ±0.10%，合成结果变成 0.129%，含水一项独占方差的 61%。

但真正的问题不是量级，而是方向。

含水仪本身完全可以是准的。它准确地测量了流过它的那部分液体的含水率。问题在于：流过取样探头的那部分液体，还能不能代表整个管截面。

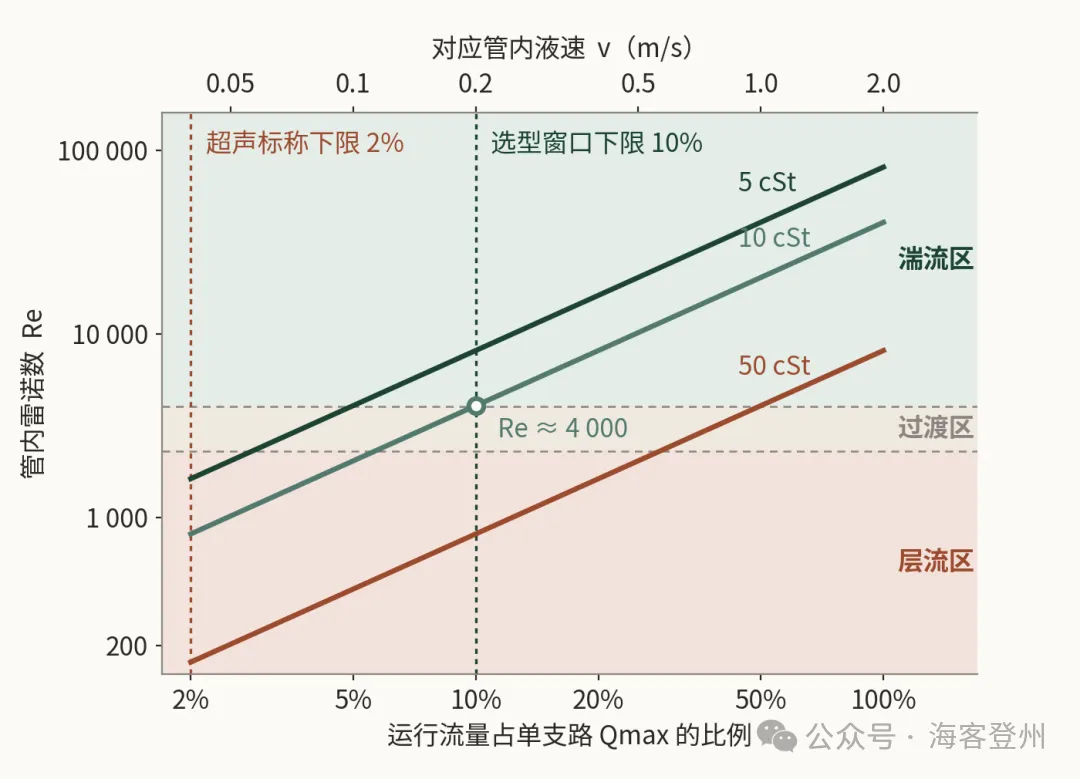

图 4　管径按 Qmax 处 2 m/s 选定时，运行流量下降引起的液速与雷诺数坍塌

管径是按最大流量选的。取常用的设计液速 2 m/s，DN200 的管子对应 Qmax 约 230 m³/h。当装置运行在 10% Qmax 时，管内液速掉到 0.2 m/s；如果按超声流量计标称的 50:1 量程比一路运行到 2% Qmax，液速只剩 0.04 m/s。

液速下降，雷诺数同比例下降。对 10 cSt 的轻质原油，10% Qmax 处的雷诺数已经落到 4000 附近，正压在湍流的边界上；对 50 cSt 的稠油，同样工况下雷诺数只有 800 出头，完全进入层流。

层流意味着两件事同时发生。其一，流速剖面从湍流的近似平坦变成抛物线，而超声流量计的声道权重系数是按充分发展湍流标定的；其二，水比油重，湍流的横向脉动不再足以把水相分散开，水开始向管底沉降。

取样探头通常安装在管道 1/3 半径处，取到的是那个位置的液体。水沉到管底之后，探头取到的样品含水率会系统性地低于截面平均值。含水测低，扣除的水量就少，净油量就算高。

这个偏差是单向的，不会在多个批次之间相互抵消。而在整个过程中，流量计运行在量程内，密度计工作正常，含水仪没有故障，流量计算机没有任何一条报警。

含水仪测得准，不等于取到的样品有代表性。前者会报警，后者不会。

这也重新解释了多支路配置的意义。把装置拆成 3×50% 或 4×33.3%，不只是为了把量程比乘上去，更是为了在流量下降时能够关掉支路，让仍在运行的那几条保持在合理的液速上。切换的目的不只是保精度，是保流型。

06

▍四条一旦装错、运行阶段补不回来的规则

不确定度可以靠更好的仪表往下压，但下面这几条属于布置问题——一旦装错，运行阶段没有任何补偿手段。

· · ·

07

▍回到那 180 吨

那批货装船时，装置只开了一条支路，流量在 Qmax 的 12% 附近运行了将近十个小时。原油黏度偏高，管内液速 0.24 m/s。

含水仪的读数全程稳定在 0.31%。实验室对留样做卡尔·费休滴定，结果是 0.68%。

差的 0.37 个百分点，落到 4.8 万吨的批次上，就是 178 吨。

没有一台仪表坏了。所有仪表都在合格状态下，共同给出了一个错误的账。

你所在的装置，最低运行流量对应的管内液速是多少？欢迎在留言区写下你的数字。
