仪表典型失效模式 · 06 | 工艺侧线
曲线还在动,
但那已经不是工艺的信号了
导压管的三种假读数:冻堵、气泡、单侧堵,以及怎么从趋势上分开它们
| 阅读约 10 分钟 | 图表 4 张
冬天夜里,一台塔底流量突然"稳"了下来。
操作工看着趋势画面还挺高兴——这条线以前总在小幅跳动,现在平得像用尺子画出来的。他甚至觉得是上一班的调节参数改对了。
直到三个小时后,塔底液位报警,才发现出料早就断了。而那条流量曲线,从头到尾停在同一个数上,一动没动。
导压管冻上的那一刻,读数就不再是测量值,而是一张快照。
导压管是仪表和工艺之间那两根不起眼的小管子。它不带电、没有型号、数据表上通常只有一行材质和管径。但差压测量的全部前提,都建立在这两根管子把压力"原样"传过来这件事上。
这个前提一旦破了,仪表本身不会有任何异常。

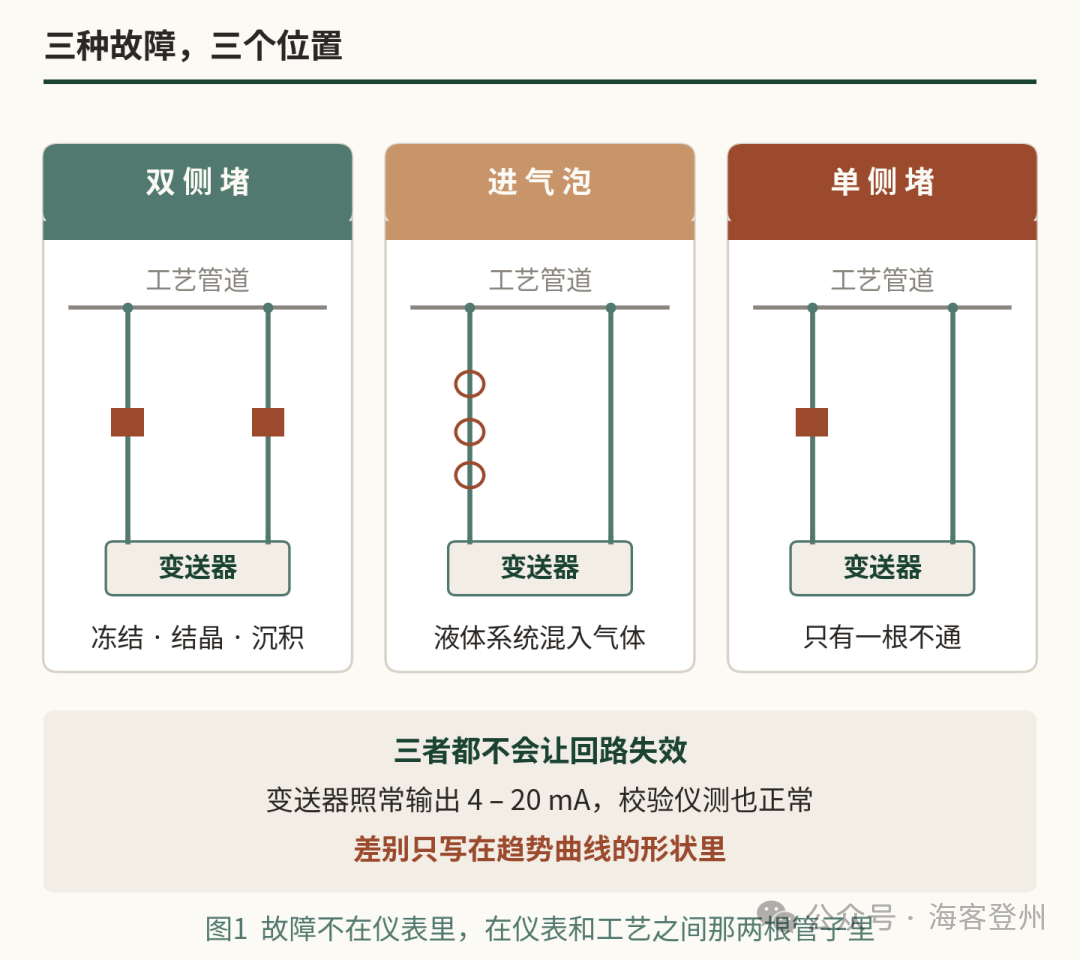

01 三种故障,三个位置

三种情况的共同点是:变送器是好的,回路是通的,输出始终待在 4 到 20 mA 之间。校验仪打信号一切正常,组态也没人动过。
区别只写在趋势曲线的形状里。这一篇要讲的就是怎么读这个形状。
· · ·
02 同一段扰动,四条曲线

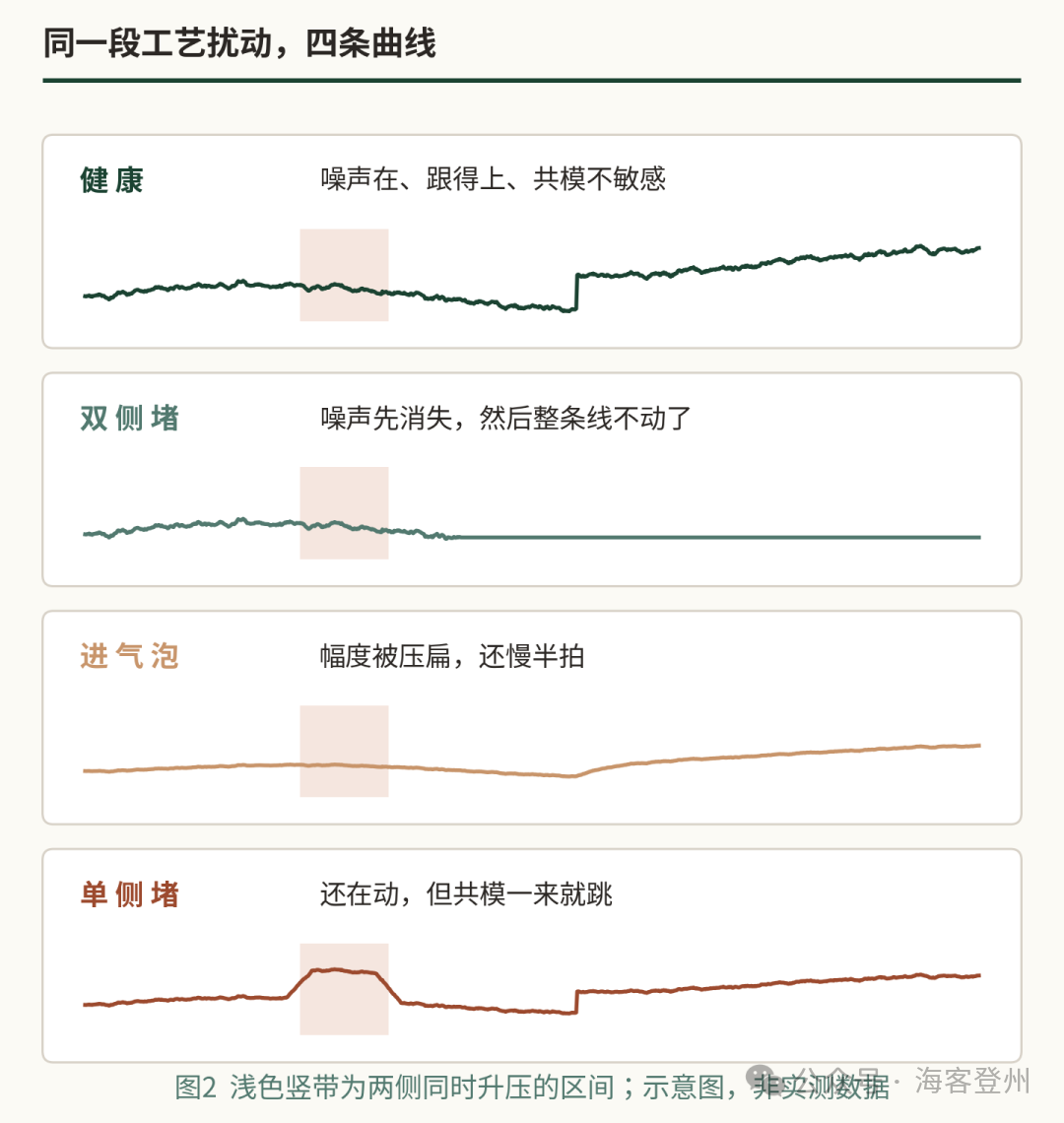

把同一段工艺过程——一段缓慢波动,中间叠一次共模升压,后面来一个阶跃——分别送进四种状态的测量系统,得到的曲线是这样的。

▍ 先说噪声
健康的流量或液位信号从来不是光滑的。管道里的湍流、泵的脉动、液面的晃动,都会在信号上留下持续的小幅抖动。这层噪声不是干扰,它是"这条通路还活着"的证据。
导压管一旦开始堵,第一个消失的就是它。堵塞相当于在传压路径上串了一个巨大的阻尼,高频成分先被滤掉,低频还能勉强通过。
所以典型的顺序是:先变平滑,再变迟钝,最后完全不动。
曲线突然变干净,不是控制变好了
多半是通路快堵死了
这一点是有工程共识的:不少变送器厂家的堵塞诊断功能,判据就是统计信号的噪声方差,方差掉到阈值以下就报堵塞,并且用不同的阈值区分单侧堵和双侧堵。
▍ 再说三种形态
双侧堵:两侧同时被冻住或堵死,差压被锁在堵塞发生那一刻的数值上。曲线变成一条水平直线,工艺怎么变都不动。开头那个案例就是这一种——最危险的地方在于,它看起来像"运行得非常平稳"。
进气泡:液体系统里混进气体,可压缩的气柱让传压变"软"。表现是幅度被压扁、响应慢半拍,噪声也小了但没有完全消失。上一篇讲隔膜氢渗透时提过同样的现象——原因不同,症状很像,因为本质都是在刚性液柱里混进了可压缩介质。
单侧堵:这是三种里最阴险的。只有一根管子不通,另一根还在正常跟随。于是差压变成了"一侧的实时值减去另一侧的历史快照",读数还在动,看起来很正常,但已经没有物理意义了。
· · ·
03 共模升压:不用停车的那一招
单侧堵之所以难查,是因为它保留了"会动"这个特征,而人对静止的线警觉,对动的线放心。
但它有一个很好用的破绽。
差压变送器测的是两侧之差。健康的系统里,如果两侧压力同时上升同样的幅度——比如泵启动、系统升压、上游阀门动作——差压本身不变,读数不该跳。这就是差压测量的共模抑制。
单侧堵之后,这个抑制没有了。通的那一侧跟着升,堵的那一侧不动,共模变化直接变成了差压变化,读数会明显跳一下。

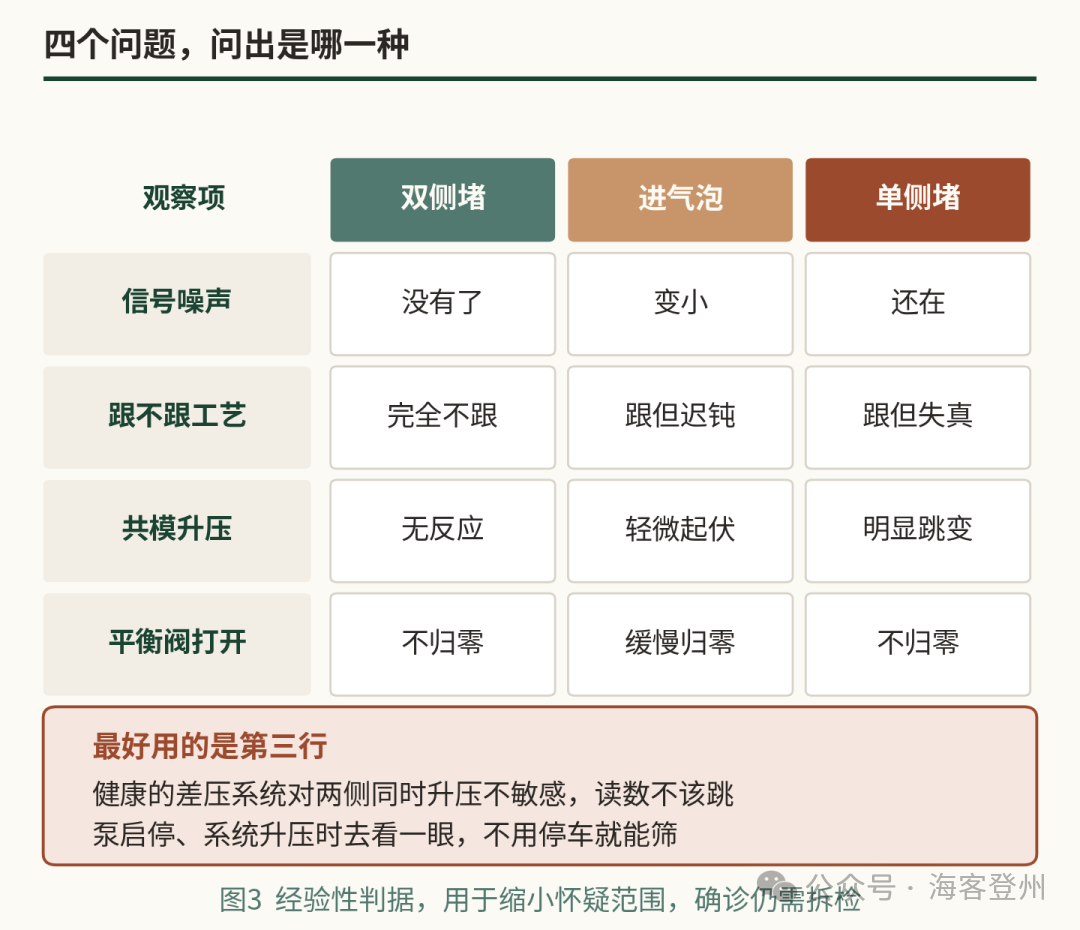

所以有一个几乎不花成本的筛查动作:装置升压、泵启停、切换工况的时候,回过头看一眼相关差压回路的曲线。健康的应该纹丝不动,跳了的就值得怀疑。
▍ 还有平衡阀这一招
五阀组或三阀组的平衡阀打开时,两侧被短接,差压理论上应当归零。这是最经典的现场检查。
但要注意读法:不归零,说明至少有一侧不通,或者两侧液柱不等;缓慢归零,多半是有气泡在慢慢被压缩平衡;立刻归零并且稳定,才算这一环通过。
另外,平衡阀检查只能证明"通不通",证明不了"通得够不够快"。部分堵塞的管子在静态下也能归零,只是动态响应已经不行了。
· · ·
04 为什么冬天是高发期
冻堵最常见的诱因不是工艺介质结冰,而是导压管里那点静止不动的水。
导压管里的介质是不流动的——它只传压力,不传物料。没有流动就没有热量补充,管内温度很快趋近环境温度。管径又只有几个毫米,散热面积相对体积很大,降温比工艺管道快得多。
于是就出现了这种局面:工艺管道里 60 ℃ 的介质流得好好的,几米之外的导压管里已经冻上了。
伴热失效是另一个高频原因。电伴热断了、蒸汽伴热堵了、保温层进水失效了——这些都不会有报警,通常是等到仪表出问题才被发现。
导压管里的介质是不动的
它比工艺管道更容易冻,也更容易堵
· · ·
05 规范早就把这些写清楚了

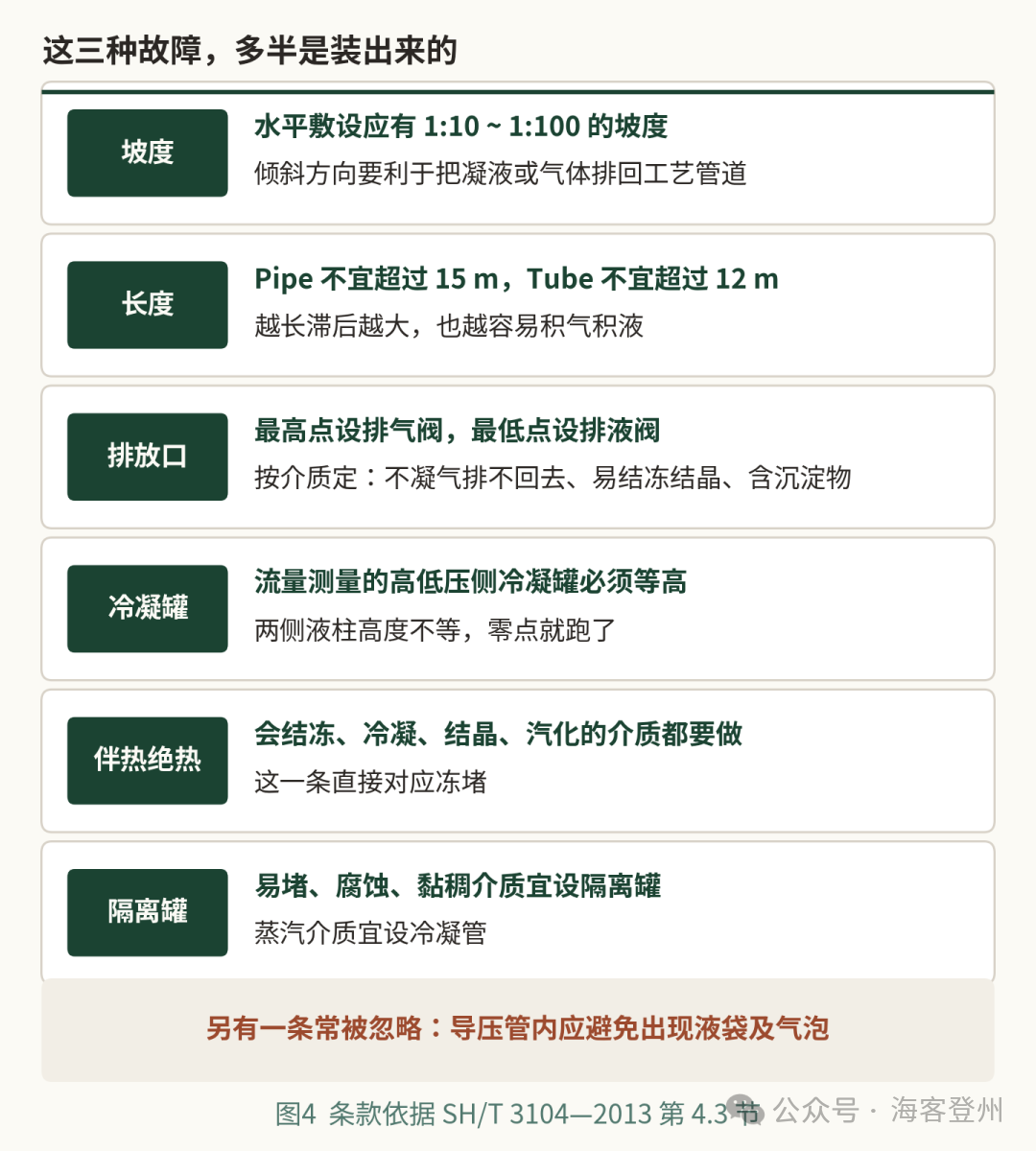

SH/T 3104—2013 第 4.3 节对导压管敷设有一整套要求。三种故障里的大部分,都能在里面找到对应的预防条款。

几条值得单独说。
坡度的方向比数值重要。测液体时导压管向上倾斜,让气泡自己跑回工艺管道;测气体时向下倾斜,让凝液自己流回去。方向搞反,等于给气泡和凝液修了个储藏室。
冷凝罐等高是硬要求。蒸汽流量测量的两个冷凝罐必须在同一标高,两侧液柱高度相等,差压才是真实的蒸汽差压。新装置调试时流量偏小,相当一部分原因就在这里。
导压管内应避免液袋和气泡。这句话看着像原则性表述,其实是最实的一条。管路上下起伏的每一个低点都是液袋,每一个高点都是气囊,而它们在图纸上往往看不出来——是现场配管时"绕一下"绕出来的。
· · ·
06 落到工程实务
下面这些不是规范条文,是踩出来的。
01 把噪声当成健康指标
有条件就做信号方差的长期趋势。曲线"变干净"是最早的信号,比零点漂移还早。
02 升压和泵启停时看一眼
共模抑制失效是单侧堵的特征。这个动作不用停车、不用工具,只需要有人想起来去看。
03 平衡阀检查要看归零速度
不归零、缓慢归零、立刻归零,对应三种不同的结论。只记"归零就行"会漏掉气泡。
04 入冬前排查伴热
电伴热回路通不通、蒸汽伴热是否有凝水、保温层有没有破损进水。这件事的成本远低于冬天处理冻堵。
05 现场配管别随手绕
为了避让绕出来的每一个高点低点,都是将来的气囊和液袋。改动配管走向要回头核对坡度。
06 吹扫要有记录
定期吹扫是有效的,但吹扫本身也可能把脏东西推进变送器。做了什么、什么时候做的,要能查到。
· · ·
07 最后
上一篇讲孔板边缘钝化,问题出在测量元件本身;这一篇的问题出在元件和仪表之间的那两根管子。它们有一个共同点——都不在任何一份校验记录的覆盖范围里。
校验能证明变送器是准的,证明不了送到变送器的那个压力是真的。
而这两根管子,恰恰是整条测量链上最容易被工艺环境改变、也最少被人看一眼的部分。
校验合格,说的是仪表
不是说这个数是对的
你们有没有遇到过"曲线变好看了"其实是坏了的情况?
什么介质、什么季节、最后怎么发现的,欢迎在留言区说说
