电磁流量计没有活动件，但它一样会被磨坏
仪表典型失效模式 · 07 ｜ 工艺侧线
电极结垢与衬里磨损：两条路径，同一个方向的偏差
｜ 阅读约 9 分钟 ｜ 图表 4 张
"电磁流量计没有活动部件，基本免维护"——这句话在选型阶段被说了太多遍，以至于很多装置的电磁流量计装上去之后，真的就再也没人管过。
一条循环水线上的电磁流量计，投用第五年，读数比设计值低了一截。仪表拿信号发生器接到转换器上校验——线性、零点、量程，全部合格。
停车拆下来才看到：电极表面覆着一层暗色的硬垢，用指甲能刮下来；衬里内壁摸上去已经不是原来那种光滑手感，靠近入口的一圈明显变薄了。
没有活动部件，不等于没有磨损件。衬里和电极就是磨损件。

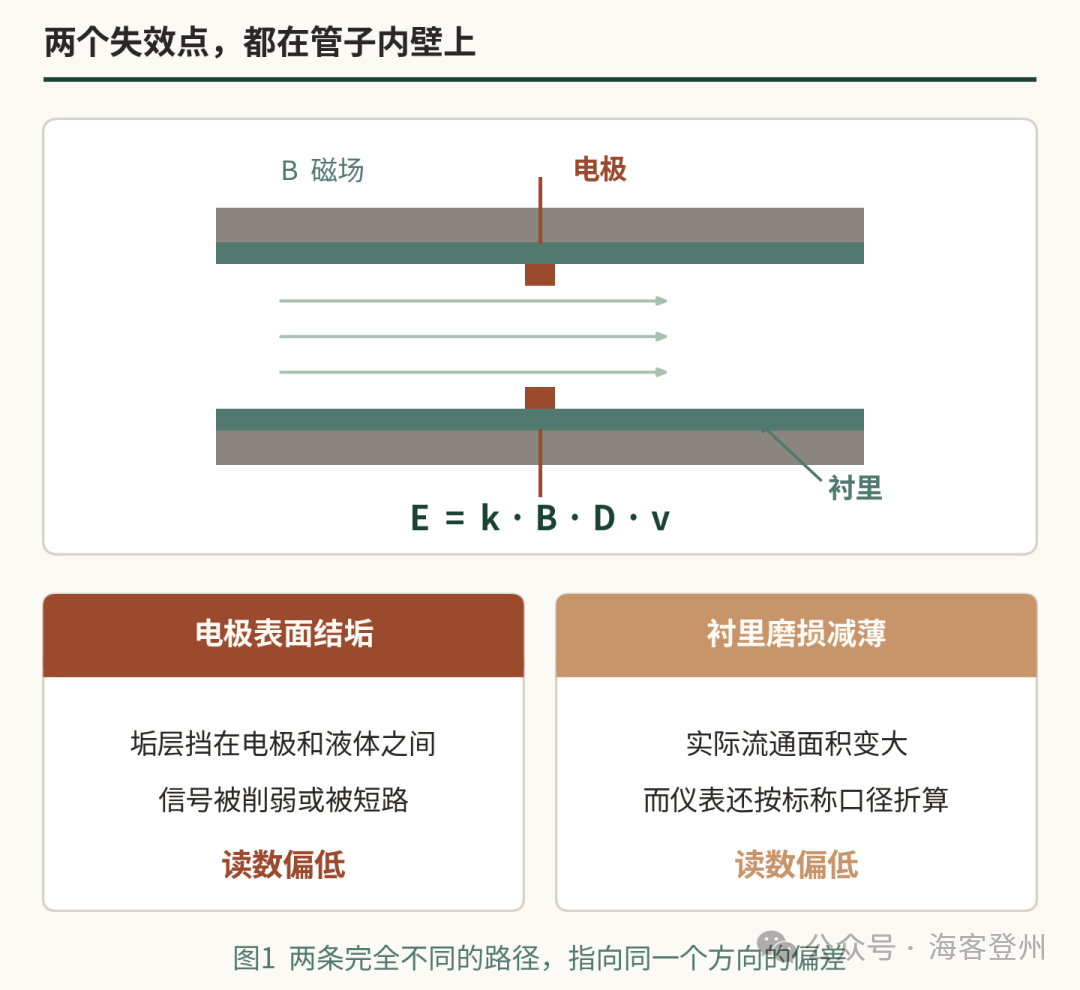

01 两个失效点，都在管子内壁上
电磁流量计的原理很干净：导电液体切割磁力线，在垂直方向感应出电动势，电动势正比于流速。
公式里只有几个量：磁感应强度 B、电极间距 D、流速 v。前两个是仪表出厂时就固定下来的常数，测量的准确性建立在"它们不会变"这个前提上。
问题恰恰出在这里。电极表面和衬里内壁是整台仪表唯一直接接触介质的部分，也是唯一会随时间改变的部分。
更麻烦的是，这两条路径完全不同，但偏差方向是一样的——都让读数偏低。
▍ 为什么校验查不出来
电磁流量计的常规"校验"，通常是把信号发生器接到转换器输入端，模拟一个电极信号，验证转换器的放大、滤波、线性和输出。
这套流程能证明转换器是好的，证明不了传感器是好的。电极的接触状态、衬里的实际内径、磁路的完整性，全都在校验回路之外。
信号发生器打进去的信号是干净的
而现场那个信号，早就不干净了
· · ·
02 结垢分两种，处理思路相反

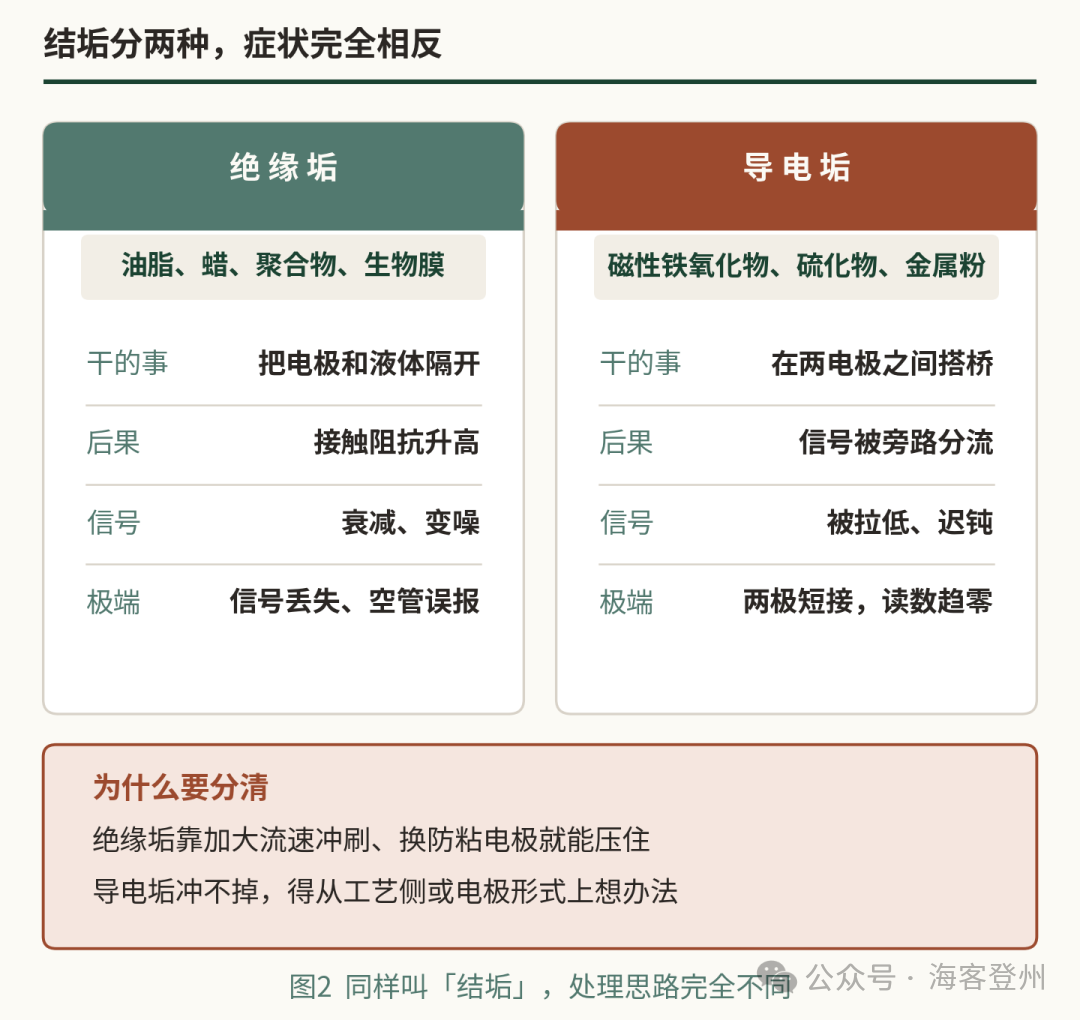

说"电极结垢"的时候，很多人默认指的是一层绝缘的脏东西。但实际上有两类完全不同的垢，症状和对策都不一样。
▍ 绝缘垢：把电极和液体隔开
油脂、蜡、聚合物、生物膜这一类。它们在电极表面形成一层不导电的膜，把电极和液体隔开，接触阻抗随之升高。
这里有个容易误解的地方：现代变送器的输入阻抗极高，轻度的绝缘垢层其实影响有限——信号源阻抗涨几倍，对一个输入阻抗高出好几个数量级的电路来说不算什么。
真正的问题在于垢层不均匀、不稳定。两个电极上的垢层厚度不一样，就产生了不对称的阻抗，表现为零点漂移；垢层在流动中时贴时脱，表现为信号噪声突然增大。
严重时才会出现信号衰减、甚至空管检测误报——因为很多空管检测本身就是靠测电极阻抗实现的，垢层厚到一定程度，仪表会以为管子空了。
▍ 导电垢：在两个电极之间搭桥
磁性铁氧化物、硫化物、金属粉末这一类。它们的问题不是隔离，而是导通。
一旦在管壁内表面形成连续的导电层，就相当于在两个电极之间并联了一条旁路。感应电动势本该全部加在变送器输入端，现在被这条旁路分流掉一部分，读数被拉低。
极端情况下两极被完全短接，输出趋近于零——而且这个"零"看起来很像"流量真的停了"。
▍ 分清了才知道怎么治
绝缘垢是附着问题，靠加大流速冲刷、换用不易粘附的电极形式，多数能压住。
导电垢往往冲不掉，它更像是在管壁上"长"出来的。这时候提高流速的收益有限，得从工艺侧（水质、加药、除铁）或者电极形式上想办法。
· · ·
03 衬里磨薄了，读数就偏低
衬里在电磁流量计里干两件事：把介质和金属管体隔开，保证感应电动势只能通过电极被测到，不被管壁短路；同时挡住介质对管体的腐蚀和冲刷。
它被磨薄的后果，比想象中直接。
转换器把流速折算成流量时，用的是出厂标称口径。衬里磨薄之后，实际流通面积比标称值大，同样的流速对应的真实流量也更大——而仪表并不知道这件事。

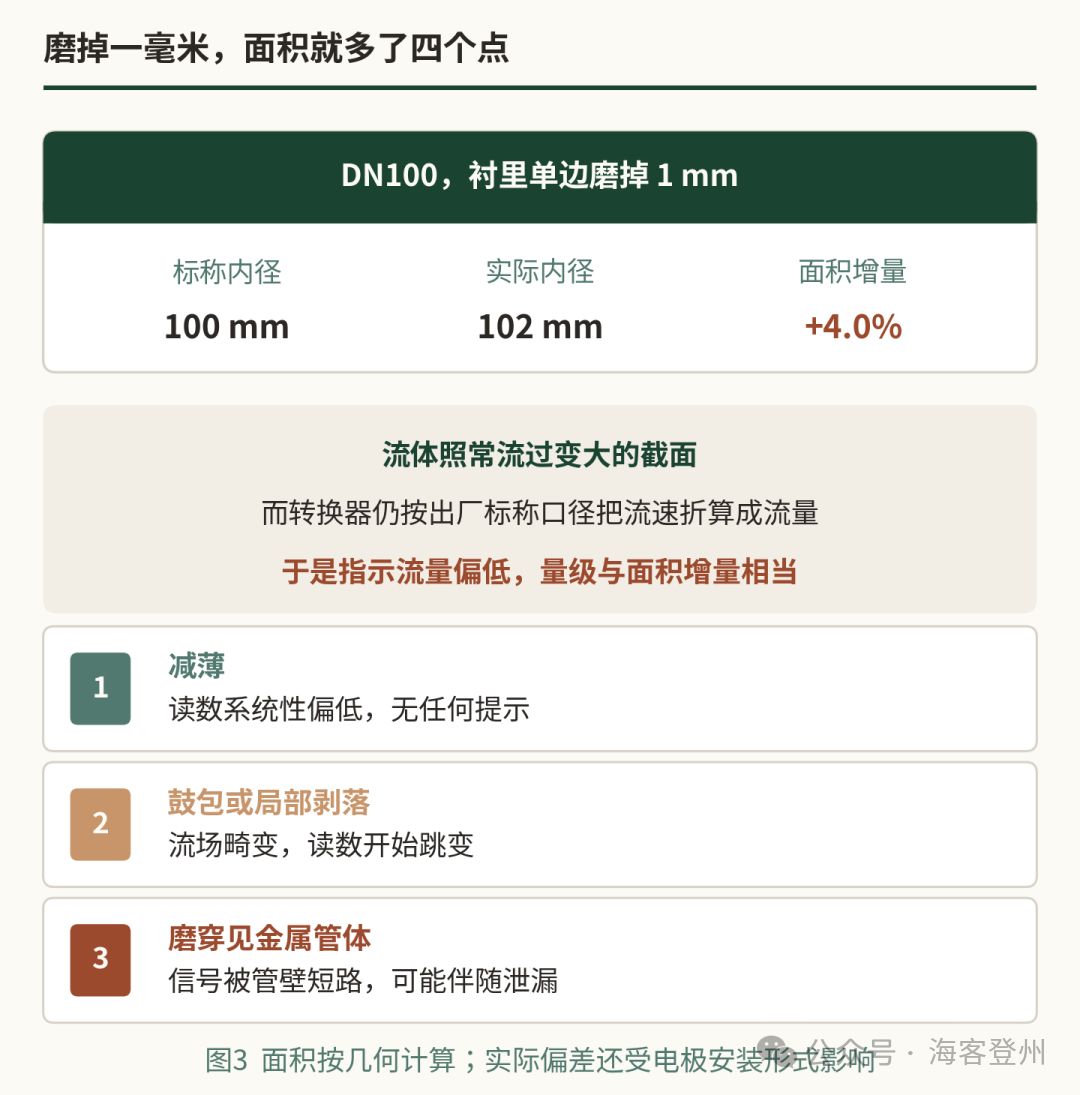

DN100 的表，衬里单边磨掉 1 mm，内径从 100 变成 102，面积增加大约 4%。这个数量级和上一次讲孔板边缘钝化时提到的现场误差很接近，方向也一样：偏低。
要说明的是，实际偏差还取决于电极的安装形式——电极是齐平嵌在衬里里，还是固定在管体上穿过衬里，衬里磨损对电极间距的影响并不相同。所以 4% 是面积增量，不是可以直接套用的误差值。
▍ 磨损不会停在减薄
减薄阶段只是读数偏低，还算"能用"。再往后就不一样了。
衬里出现鼓包或局部剥落时，流场被扰乱，读数开始不规则跳变，看起来像干扰或接地问题，很容易被误判。
最终衬里被磨穿，介质直接接触金属管体，感应电动势被管壁短路，测量彻底失效——而这时候往往还伴随着腐蚀和泄漏风险。
衬里既是测量元件的一部分
也是这台仪表的压力边界
· · ·
04 流速：一个两头都不能碰的窗口
结垢和磨损，是被同一个参数拉向相反方向的。

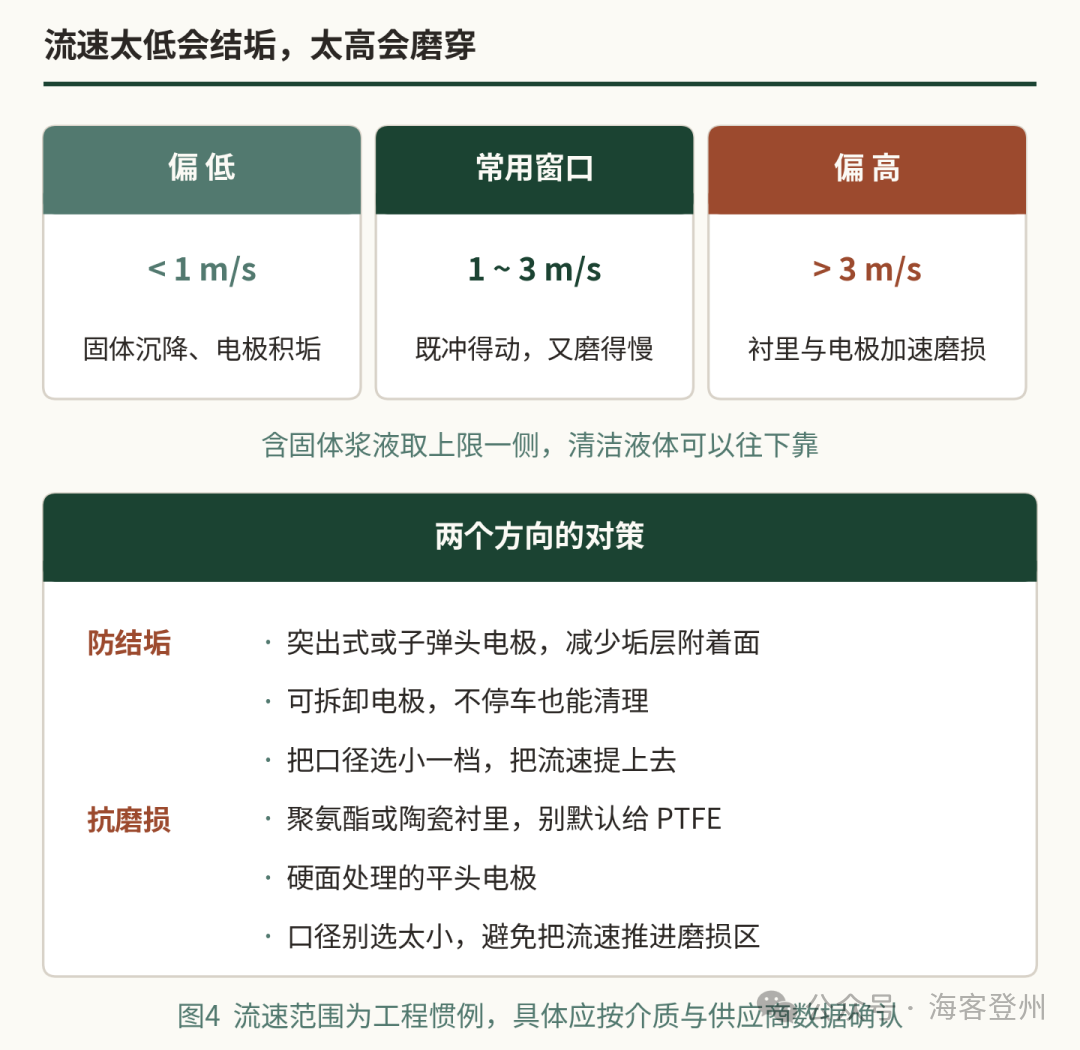

流速太低，固体来不及被带走，在管底沉积、在电极上附着；流速太高，颗粒对衬里和电极的冲刷成倍增加。中间那段窗口，工程上通常取 1 到 3 m/s。
含固体的浆液要往上限靠——最低流速必须足够让固体保持悬浮，这个下限随颗粒粒径和密度而变，通常在 1.5 m/s 以上。清洁液体则可以往下靠一些。
▍ 选型时容易走反的一步
现场遇到读数不稳或者量程不够时，一个常见的反应是"换个大一号的表"。但口径放大意味着流速下降，如果原来就在窗口下沿，换大之后可能直接掉进沉积区。
反过来也一样：为了提高流速而把口径选得过小，在含固体介质里等于主动加速磨损。
电磁流量计的口径不必等于管道口径，缩径安装是常规做法——但缩到哪一档，要按介质算流速，不是按管道口径顺下来。
· · ·
05 怎么在不停车的情况下发现
这三件事都能在运行中做。
01 看电极阻抗诊断
多数现代电磁流量计带电极阻抗或回路健康诊断功能，能给出趋势。这个功能出厂默认往往是关的，投用时记得打开并记录初值。
02 盯空管检测的余量
空管检测依赖电极阻抗。如果这个值在慢慢逼近阈值，通常意味着电极上的绝缘垢在增厚。等它真的误报，问题已经不小了。
03 看信号噪声
和上一篇导压管的逻辑一样：垢层不稳定会让噪声变大，而不是变小。这一点正好和导压管堵塞相反，可以用来区分是"管路问题"还是"电极问题"。
04 做物料衡算比对
和其他流量计、罐区收付量对账。系统性偏低且缓慢加深，指向结垢或衬里磨损。
停车时的检查更直接：拆开看电极表面有没有垢层、能不能刮下来；摸衬里内壁的手感，量几个位置的内径；重点看入口段，那里的冲刷通常最重。
· · ·
06 落到工程实务
下面这些不是规范条文，是踩出来的。
01 数据表要写固含量和粒径
只写"污水""循环水"是不够的。固体含量、颗粒粒径和硬度，直接决定衬里和电极的选型档次。
02 别默认给 PTFE
PTFE、PFA 是耐腐蚀衬里，不是耐磨衬里。真正磨蚀的工况要用聚氨酯、橡胶或陶瓷。这一条在采购环节最容易被"标准配置"带偏。
03 按流速定口径
先算介质在候选口径下的流速，落在窗口里再定，而不是照着管道口径顺下来。
04 投用时把诊断打开并存初值
电极阻抗、空管检测余量、信号噪声，投用当天记一份。没有初值，后面所有趋势判断都无从谈起。
05 接地是另一回事，但会混淆症状
接地不良同样表现为读数跳变和噪声大。排查结垢之前，先确认接地环和接地线是好的，免得白拆一次。
06 磨蚀工况定周期拆检
别等读数明显不对再拆。衬里从减薄到磨穿之间那段，是唯一还来得及处理的窗口。
· · ·
07 最后
工艺侧线到这里写了三篇：孔板边缘被磨圆，导压管被堵住或进了气，电磁流量计的电极结垢、衬里磨薄。
三件事的物理机理毫不相干，但它们在现场的表现出奇地一致——读数系统性偏低，回路一切正常，校验全部合格，没有任何一条报警。
共同点在于：它们改变的都不是仪表，而是仪表赖以成立的那个前提。孔板假定边缘是锐的，导压管假定压力被原样传过来，电磁流量计假定 B 和 D 不变。
校验从来不检查前提。
前提变了而假设没变
这就是系统性偏差的全部来源
你们的电磁流量计，多久拆开看一次电极？
什么介质、什么衬里、用了几年，欢迎在留言区说说
