316 隔膜冲压成型那一下，它就不再是 NACE 材料了
仪表典型失效模式 · 03 ｜ 材料损伤线
湿 H₂S 环境下的取压件与隔膜选材：硬度、冷加工，和一条常被误读的门槛
｜ 阅读约 10 分钟 ｜ 图表 4 张
有一份公开的标准质询记录，提问的是一家压力表制造商。
大意是：我们做波登管压力表，由于制造工艺的关系，316 不锈钢管的硬度超过了 NACE MR0175 的限值，所以一直以来只能改用 Monel 400 来满足标准。但新版标准把 Monel 从原来的章节里挪走了，现在该怎么办？
这段话里藏着一个很多人没意识到的事实：
316 不是「天生合规」的。它经过成型工艺之后，可能就不合规了。
隔膜是冲压出来的，波登管是弯出来的，膜盒的波纹是成型出来的。这些零件的共同点是：成型这一步必然带来加工硬化。而 NACE MR0175／ISO 15156 对奥氏体不锈钢的要求里，恰好有一条是冲着冷加工来的。
上一篇讲氯化物应力腐蚀开裂时，我们说隔膜的冷成型残余应力是失效的推手。这一篇里，同样这一步冷成型，成了合规性的障碍。

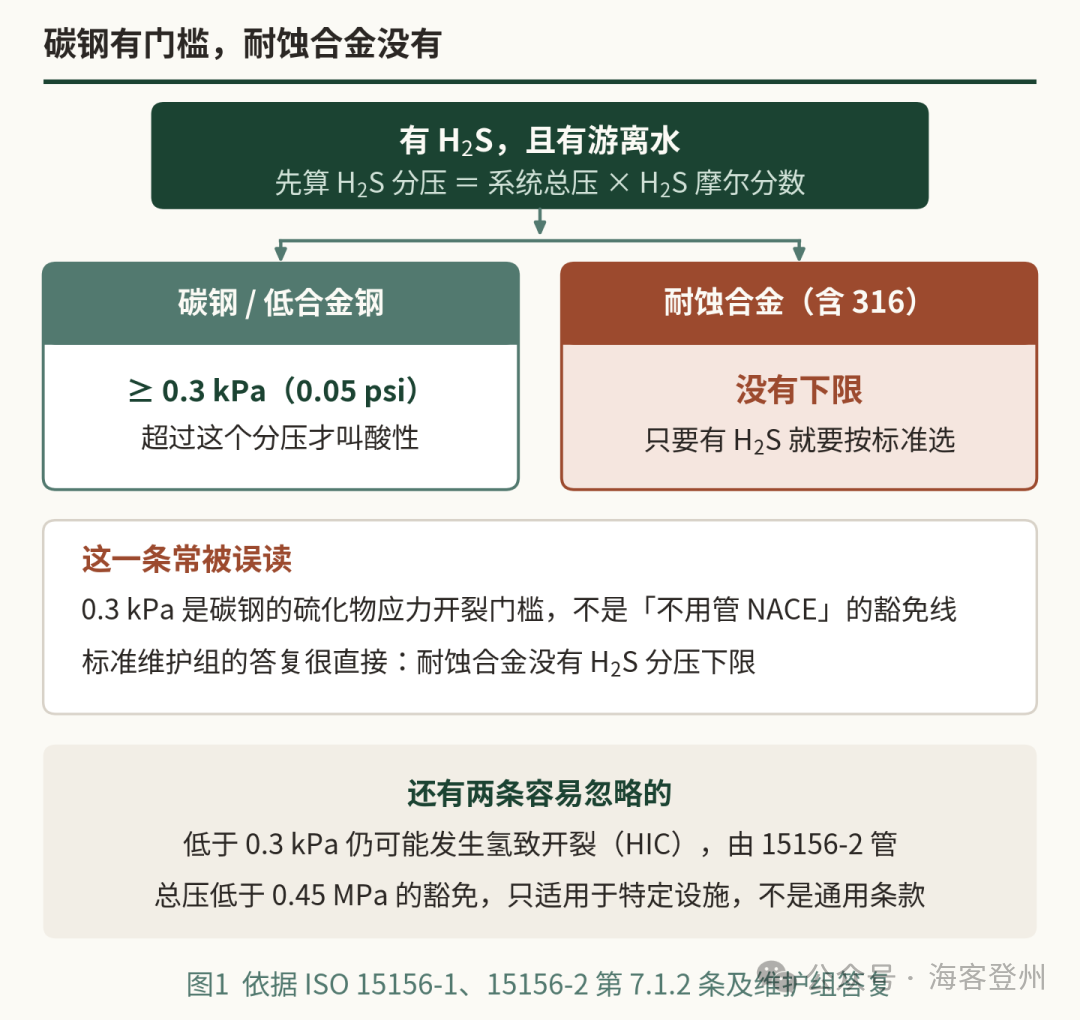

01 先说一条常被误读的门槛
几乎所有人都记得 0.3 kPa 这个数字：H₂S 分压超过 0.3 kPa（0.05 psi），就是酸性环境。
这句话本身没错，错在用法。
0.3 kPa 是写给碳钢和低合金钢的——它是硫化物应力开裂的门槛。而对耐蚀合金，包括 316，标准维护组的答复很明确：没有 H₂S 分压下限。
原因不难理解。碳钢的失效机理是氢致的硫化物应力开裂，需要一定的 H₂S 活度才启动；而奥氏体不锈钢在含 H₂S 环境里要防的是应力腐蚀开裂，H₂S 与氯离子有协同效应，很低的浓度就能起作用。
▍ 还有两条也经常被当成豁免
第一条：低于 0.3 kPa 就不用管了吗？不是。氢致开裂（HIC）在更低的分压下也可能发生，这部分由 15156-2 单独管。
第二条：总压低于 0.45 MPa 的豁免呢？这一条只适用于原油储运、水处理等特定设施，不是通用条款。老版 MR0175 有一条通用的总压豁免规则，合并进 ISO 15156 之后被收窄了——这个差异在标准质询里被专门问过。
0.3 kPa 是碳钢的门槛
不是「不用管 NACE」的豁免线
· · ·
02 三条硬约束，缺一不可

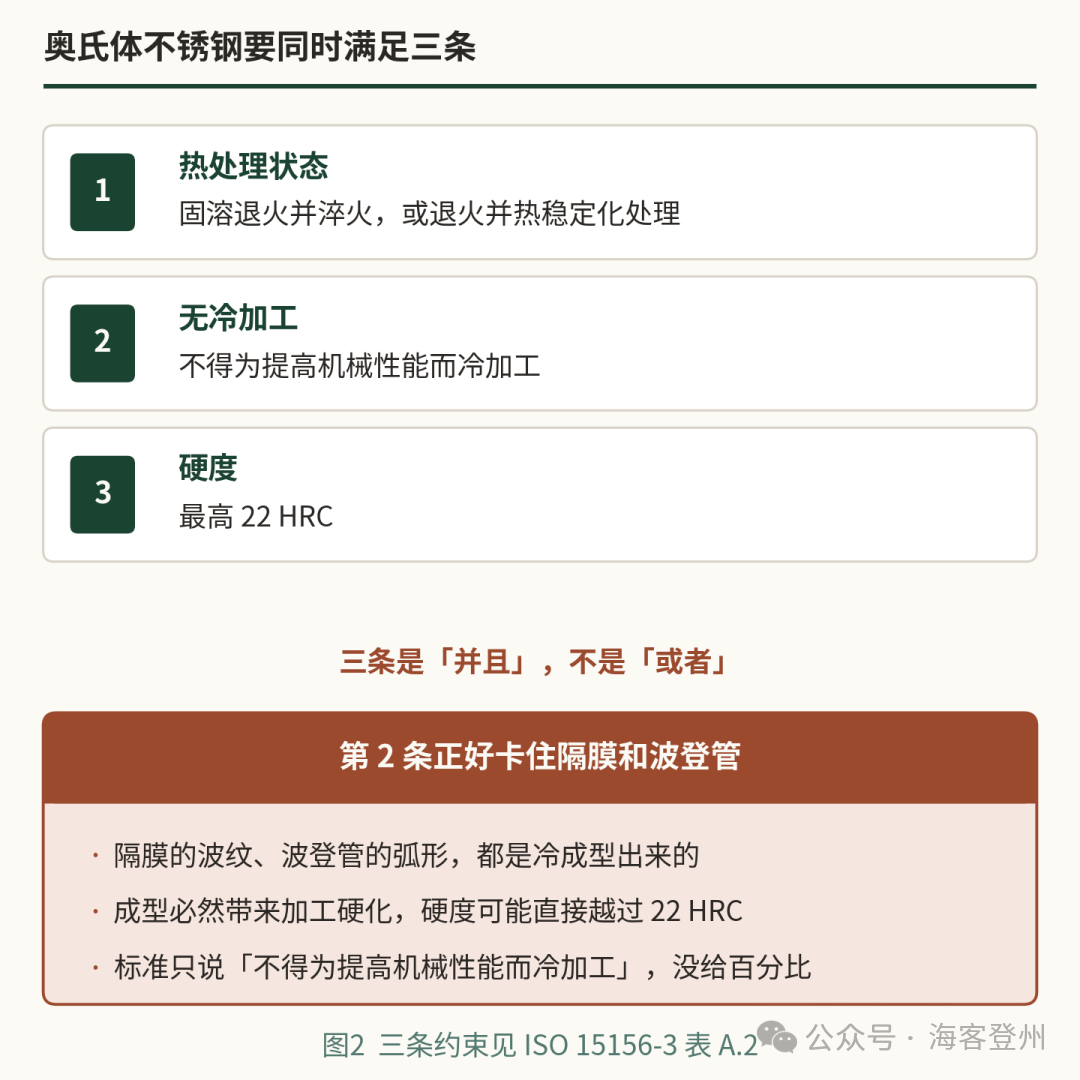

ISO 15156-3 表 A.2 对奥氏体不锈钢给出三条要求。注意它们是并列关系。
第一条和第三条比较好办：材料证书上有热处理状态，硬度也可以实测。真正麻烦的是第二条。
▍ 「不得为提高机械性能而冷加工」这句话怎么算
标准原文的措辞是：free of cold work intended to enhance their mechanical properties。关键词是 intended——意图。
这就带来一个现实问题：隔膜冲压成波纹，意图是成型，不是提高强度；但客观结果是材料被冷加工硬化了。这算不算违规？
这个问题在标准质询记录里被反复提出。有人直接问：冷加工有没有一个百分比界限，比如 5%？也有制造商问：我们的 316 零件规定 1/4 硬状态，但硬度仍在 22 HRC 以内，可以吗？还有人问：为了防止低应力蠕变，水压试验时略微超压导致 0.2% 到 0.5% 的冷变形，算不算？
标准没有给出一个百分比。实践中的通行做法是回到可测量的那一条：
先满足热处理状态要求，再用实测硬度说话
也就是说，冷成型之后如果硬度仍在 22 HRC 以内，且不是以强化为目的，通常可以接受；一旦硬度越线，就没有讨论余地了。开头那家压力表厂遇到的正是后一种情况。
▍ 硬度测在哪里，是另一个坑
有一份质询记录很值得一读：一家不锈钢棒材生产商说，冷精整棒材的表面硬度经常超过 MR0175 的限值，所以他们拒绝出具合规证书；但竞争对手按 ASTM 的规定在中半径位置测硬度，测出来合格，照样发货。
对取压件来说这不是学术问题。接头、阀件、卡套这些零件是从棒材上车出来的，最终暴露在介质里的往往就是那层硬度最高的表面。验收时问一句「硬度测在什么位置」，不算多余。
· · ·

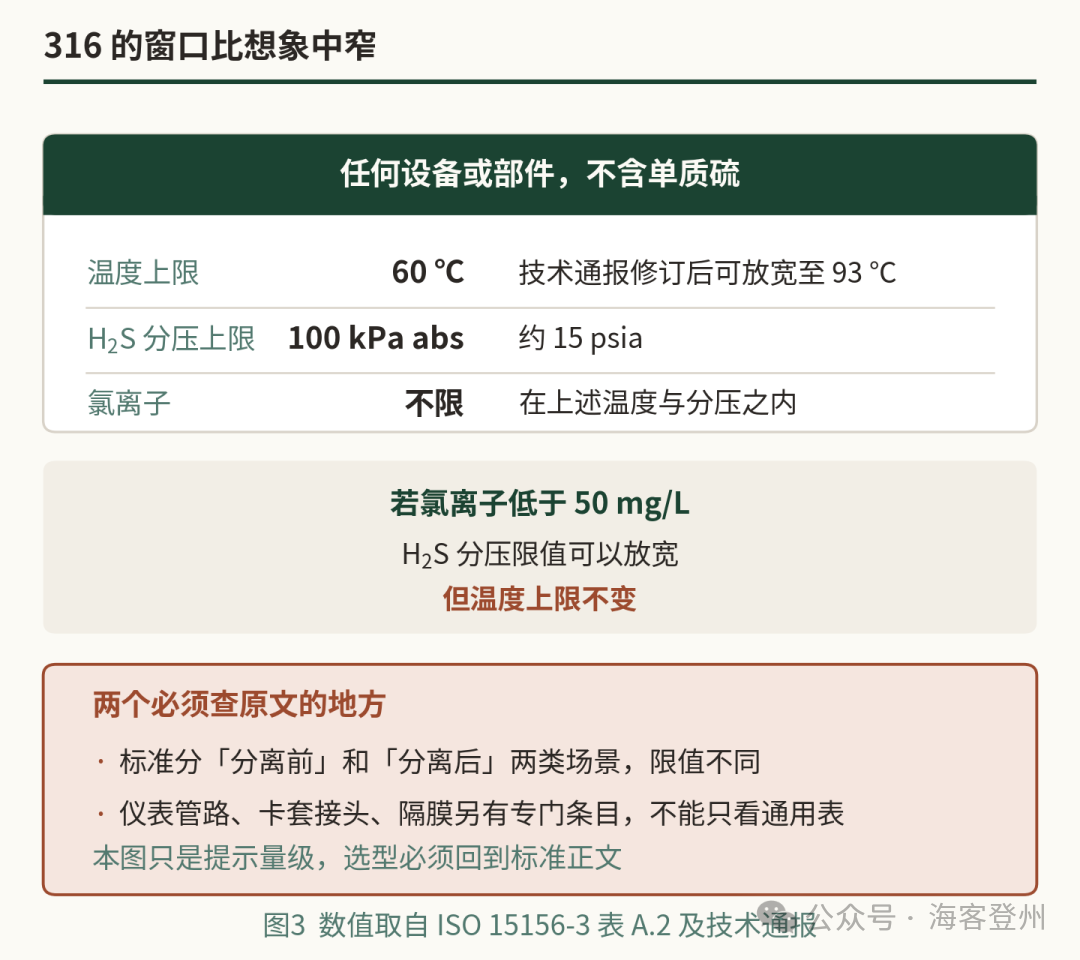

03 316 的适用窗口有多窄
满足了三条材料约束，还要看环境条件是否落在允许范围内。
60 ℃ 这条线在 2003 版发布后引起过相当大的争议。标准质询记录里有好几条都在问同一件事：即便完全没有氯离子，316 也不能用在 60 ℃ 以上吗？后来的技术通报对表 A.2 做了修订，把温度上限放宽到 93 ℃。
所以看到别人引用 60 ℃ 或 93 ℃ 时，先确认对方用的是哪一版、哪一次修订。这类数值在标准演进中是会动的。
▍ 还有一个分类维度容易被跳过
标准把场景分成「分离前」和「分离后」，环境限值不一样。此外，仪表管路与卡套接头、隔膜与压力测量装置，在标准里都有各自的条目——不是套用通用表就完事。
有一条质询问得很直接：波登管到底算「仪表管路及配套卡套接头」，还是算「隔膜、压力测量装置和压力密封件」？这两类在标准里是分开列的。
查限值之前先确认版本
再确认自己这个零件归在哪一类
· · ·

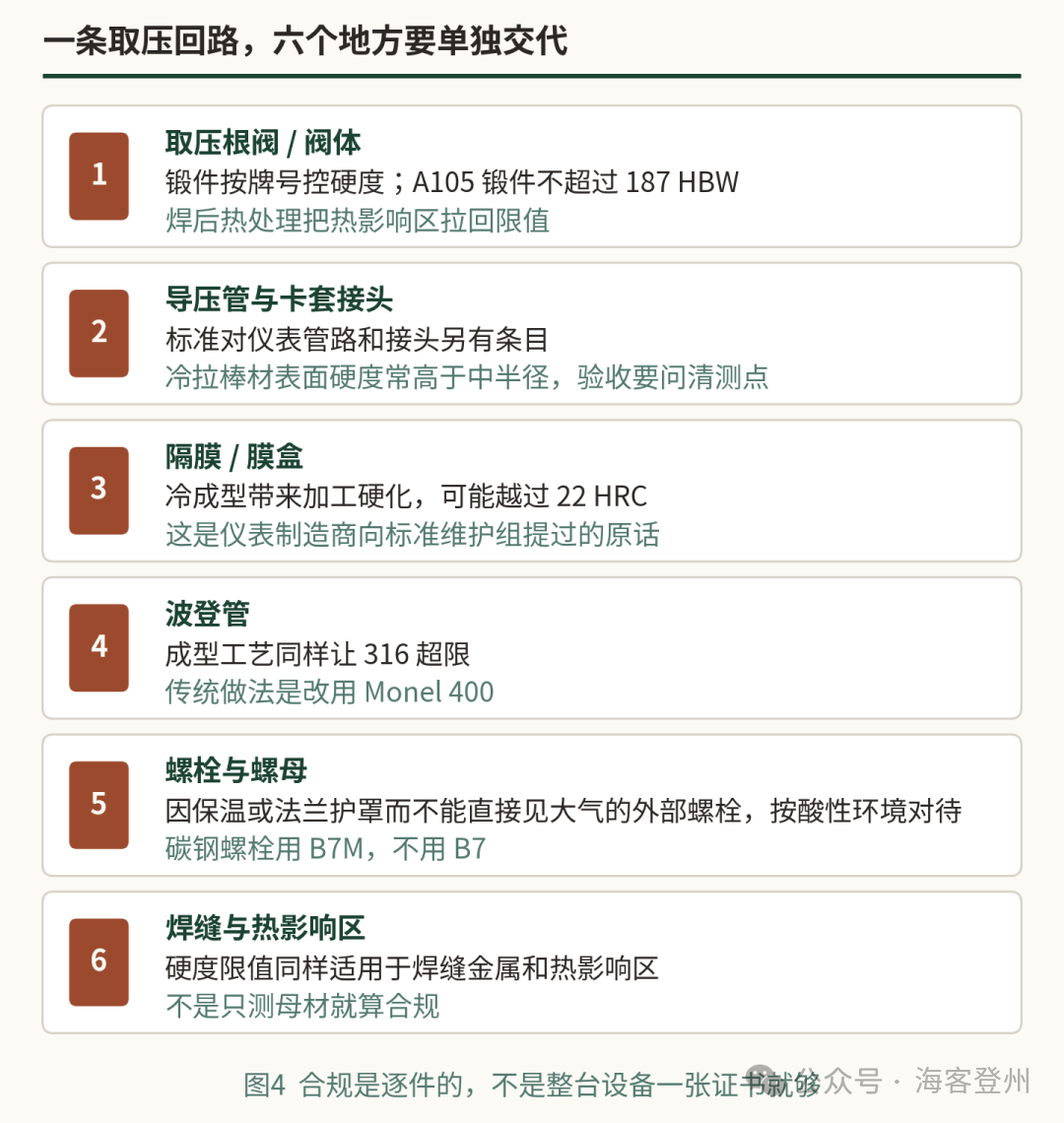

04 一条取压回路，六个地方
合规不是整台变送器一张证书就能覆盖的事。从取压点到变送器，每一个接触介质的零件都要单独交代。
第 5 条尤其容易漏。老版标准里有一句话：所有因保温层或法兰护罩而无法直接暴露于大气的外部螺栓，都视为处于酸性环境——因为存在 H₂S 泄漏后聚集在那里的可能。这一条对海上装置的隔膜密封法兰特别相关，那些螺栓通常都在保温层或护罩下面。
第 6 条也一样：硬度限值不只针对母材，焊缝金属和热影响区同样适用。碳钢焊接后通常需要焊后热处理，把热影响区的硬度拉回限值以内。
· · ·
05 316 不行的时候，往哪走
如果窗口不够用，常见的替代路径有这么几条。
Monel 400（UNS N04400）
波登管和隔膜的传统答案。上面那家压力表厂就是靠它满足标准的。注意新版标准里它的条目位置有变化，引用时要核对到具体表格
高合金奥氏体：6Mo、904L、Alloy 20
镍钼含量高，环境限值宽得多，部分牌号在标准里标注为「任何温度、分压、氯离子和 pH 组合均可接受」
双相 2205 / 超级双相 2507
有各自的分压、温度、pH 限值，需逐条核对；焊接和显微组织有附加要求
Alloy 625、Alloy 825
固溶镍基合金，用于严苛酸性工况。注意标准对交货状态有要求
Alloy C-276（UNS N10276）
强腐蚀与高温高分压场合
有一点需要留意：换成镍基合金之后，冷加工的限制并没有消失。有一家做安全阀波纹管的厂商就提过这个问题——他们买来的 Inconel 625 带材是固溶退火状态，但波纹管成型过程中不可避免会发生加工硬化。这和隔膜是同一个困境。
▍ 顺带说一句镀层
标准对堆焊层、喷涂层有专门规定：如果基体在施工过程中超过了下临界温度，就必须做热处理让基体硬度回到限值。而如果所有湿接触面都被合格的耐蚀合金层覆盖、基体与介质完全隔离，情况又不一样——这一点也在质询记录里讨论过。总之，涂层和堆焊不是绕开硬度要求的捷径。
· · ·
06 落到工程实务
国内石化工程里，SH/T 3005 要求按介质腐蚀性确定仪表材质，但对酸性环境的具体判据是引用 NACE／ISO 体系的。真正执行时，问题往往不出在标准本身，而出在采购链条的传递上。
▍ 几条实务提醒
下面这些不是标准条文，是踩出来的。
01 数据表要写清三件事
H₂S 分压（不是浓度）、氯离子含量、最高金属温度。少一样，供应商就只能猜，或者干脆按最宽松的理解报价。
02 「符合 NACE」四个字不够
要写到具体部分和表格，比如「按 NACE MR0175／ISO 15156-3 表 A.2」。同时要求提供带硬度实测值的材质证书，并注明测点位置。
03 隔膜和波登管单独提要求
这两个零件是冷成型件，要单独确认硬度。整机的合规声明不覆盖它们。
04 螺栓别用错等级
碳钢螺栓用 B7M 而不是 B7。保温层下和法兰护罩下的外部螺栓，按酸性环境对待。
05 焊接返修要重新走一遍
现场动焊之后，热影响区硬度可能超限。焊后热处理的参数要留记录。
06 既有装置改造要重新核对
标准是会修订的。老装置按旧版选的材料，遇到工艺条件变化或设备更换时，要按现行版本重新核一遍。
合规是逐件的
不是整台设备一张证书就够
· · ·
07 最后
这个系列前两篇讲的是失效怎么发生：套管在共振里断掉，隔膜在氯离子里裂开。这一篇讲的是另一件事——失效还没发生，但选型已经出问题了。
湿 H₂S 环境的特别之处在于，它把材料的「合格」变成了一个有条件的判断。同一片 316 隔膜，退火态是合规的，冲压成型之后可能就不是了；同一根 316 棒材，中半径测是合格的，表面测可能就不是了。
数据表上写「316L」三个字，其实什么都没说清楚。
你们项目上，隔膜的硬度证书是怎么要的？
有没有遇到过供应商拿整机合规声明搪塞的情况，欢迎在留言区说说
▽ 参考资料（5 项）
1. NACE MR0175／ISO 15156-1 H₂S 环境用材料通则（酸性环境的定义与分压门槛）
2. NACE MR0175／ISO 15156-2 碳钢与低合金钢（第 7.1.2 条、附录 A.2、硬度与焊缝要求）
3. NACE MR0175／ISO 15156-3 耐蚀合金及其他合金（表 A.2 奥氏体不锈钢的环境与材料限值）
4. ISO 15156 维护组质询与答复汇编（含耐蚀合金无分压下限、冷加工界定、硬度测点等条目）
5. SH/T 3005—2016 石油化工自动化仪表选型设计规范
