变送器读数还在动，隔膜其实早就裂了

仪表典型失效模式 · 02

氯化物应力腐蚀开裂：0.1 mm 的膜片，和 5 mm 的容器壁不是一回事

  ｜  阅读约 9 分钟  ｜  图表 4 张

一台 FPSO 上的分离器液位，用的是双法兰远传差压变送器，316L 隔膜，硅油灌充。

工艺操作先是觉得液位「有点低」，调了一次量程；两个月后又觉得低，再调一次。趋势曲线看着很干净，甚至比以前还平滑——以前那种小幅波动不见了。

仪表工去查：回路电流正常，通讯正常，组态没动过，用校验仪打信号，变送器响应完全正确。所有能测的都合格。

直到大修拆下来，才发现负压侧膜片上有一片细如发丝的网状裂纹，硅油早就漏光了。

没有一条报警。它只是一直在慢慢往下走。

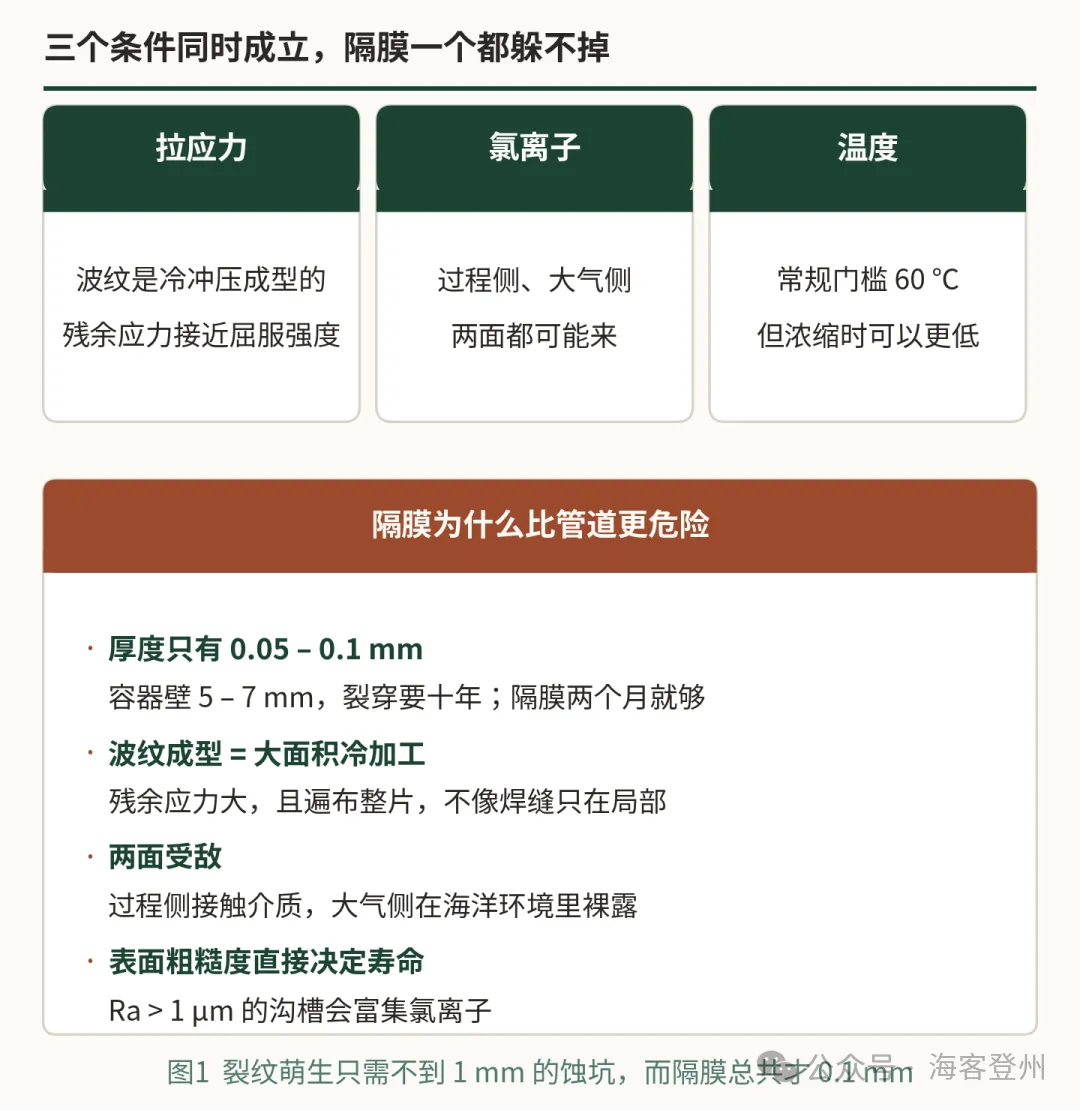

01   三个条件，隔膜一个都躲不掉

氯化物应力腐蚀开裂需要三样东西同时到场：拉应力、氯离子、以及足够的温度。奥氏体不锈钢的典型形貌是穿晶型、高度分叉的裂纹，肉眼看像一片龟裂的蛛网。

这三条对管道来说，往往只满足一两条。对隔膜来说，条条都占。

▍ 拉应力：不是外加的，是自带的

隔膜的同心波纹是冲压出来的，属于大面积冷加工，残余拉应力可以接近材料的屈服强度。HSE 的研究报告给出的门槛应力在 80 到 100 MPa 量级，有文献报告的数值甚至低到 0.2% 屈服强度的十分之一。

换句话说，隔膜不需要承受任何工作压差，光靠成型时留下的残余应力，就已经越过门槛了。

▍ 氯离子：两面都可能来

过程侧好理解——含氯工艺流体、海水冷却、氯化物污染的伴热蒸汽。真正容易被忽略的是大气侧。

NORSOK M-001 有一句话说得很实在：外部大气环境应当视为潮湿的，且冷凝液被氯盐所饱和。这不是保守假设，这就是海上平台的日常。膜盒法兰的背面、毛细管接头的缝隙、保温层下面，都是氯离子富集的地方。

▍ 温度：60 ℃ 那条线没有想象中可靠

传统经验是 60 ℃ 以下不必担心。API RP 571 也确实把临界温度写在 140 °F（60 ℃）左右，同时补了一句：低于此温度的例外情况是存在的。外部氯化物应力腐蚀开裂最受关注的区间是 60 ℃ 到 205 ℃。

但真正击穿这条线的是浓缩机制。1985 年瑞士 Uster 一座游泳池的悬吊屋顶坍塌，造成 12 人死亡，原因就是 304 不锈钢吊杆在接近室温的条件下发生了氯化物应力腐蚀开裂。此后欧洲多国的泳池顶棚陆续出现同类事故。

有一个数字很能说明问题：文献记录过体相浓度只有 0.02 ppm 的氯离子，在氧化铝膜下被浓缩到 10000 ppm——五个数量级。

蒸发、干湿交替、缝隙

任何一种浓缩机制都能让温度门槛失效

· · ·

02   先查一下自己落在哪一格

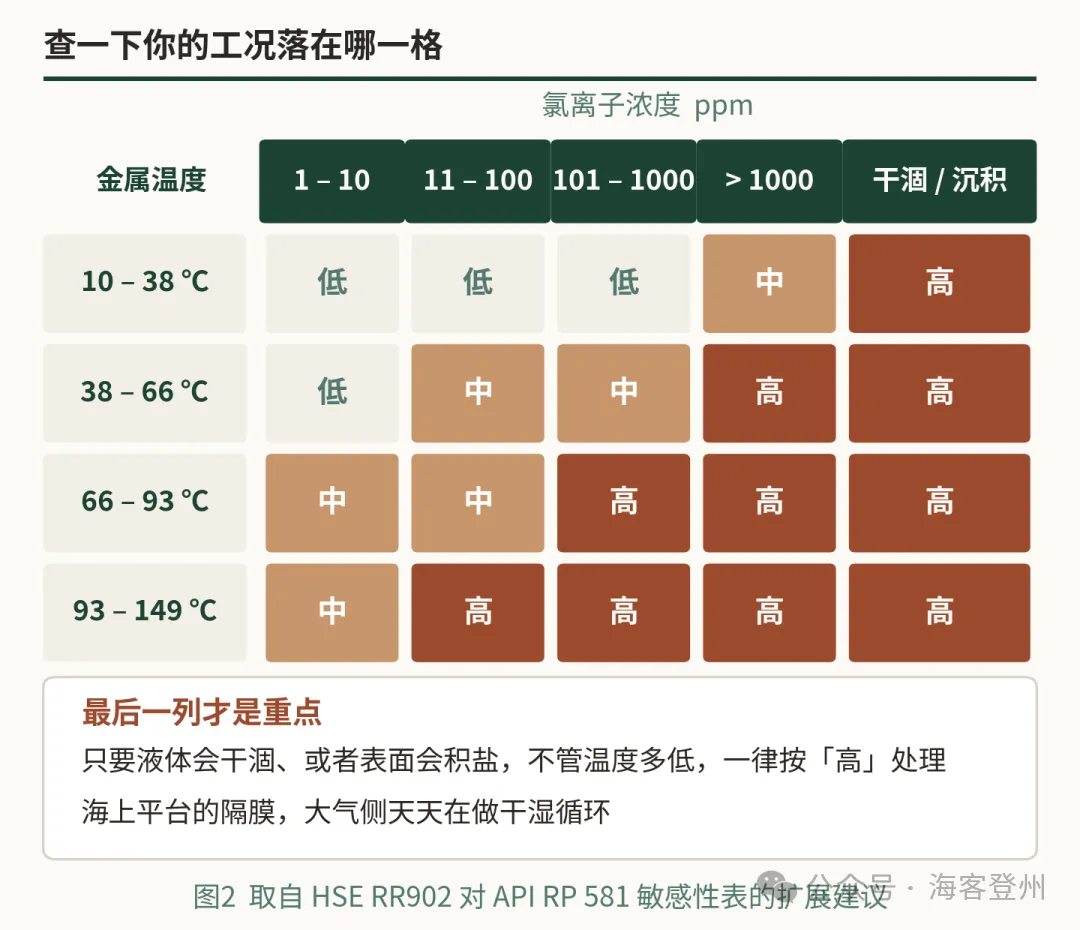

API RP 581 用温度和氯离子浓度给出敏感性分级，HSE 在 RR902 中建议做一处扩展——增加「液体可能干涸或形成沉积」这一列。

这张表最该看的是最右边那一列：只要工况中存在干涸或积盐，无论温度多低，一律按高敏感性处理。

海上平台的隔膜，大气侧每天都在做干湿循环——白天日照升温蒸发，夜里凝露复润。这一列几乎是为它准备的。

▍ 还有几个会让等级往上跳的因素

HSE 建议在基础分级之上再考虑这些，最多上调一级：

· 表面有铁污染并已生锈——这是常温开裂案例里反复出现的诱因

· 表面粗糙度变差，Ra 超过 1 μm 的沟槽会富集氯离子

· 已经存在点蚀或缝隙腐蚀

· 存在温度偏移工况，哪怕时间很短

· 重度冷加工或易切削牌号

· 与更贵重金属接触形成电偶

注意第一条和第二条：铁污染和表面粗糙度，都是制造和安装环节的事，跟工艺条件无关。一片抛光良好、无铁污染的隔膜，和一片被碳钢工具划过的隔膜，寿命可以差出一个数量级。

· · ·

03   为什么隔膜比容器危险得多

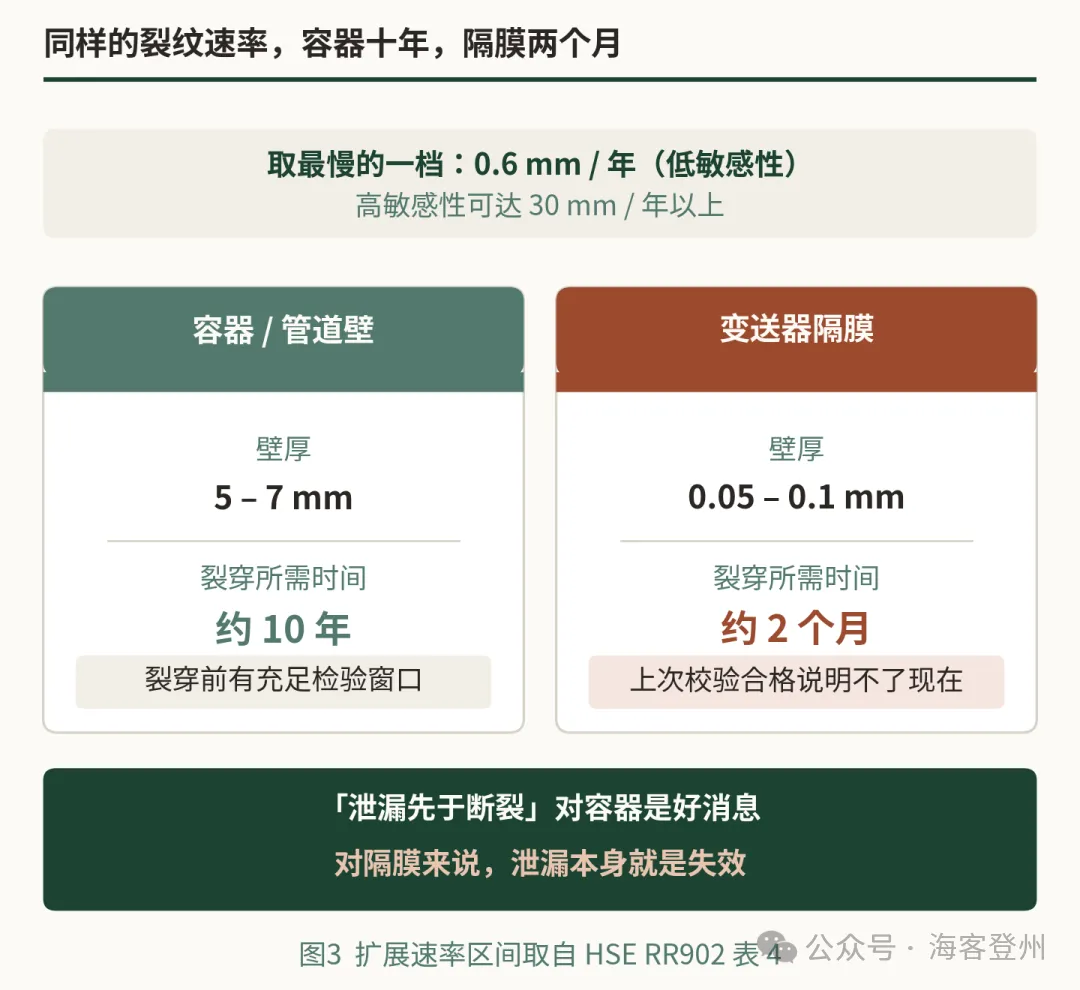

裂纹扩展速率是有公开数据的。HSE 给出的区间是：低敏感性约 0.6 mm/年，中等在 0.6 到 30 之间，高敏感性超过 30 mm/年。

现在把这个速率分别套到两个对象上。

取最保守的 0.6 mm/年：5 到 7 mm 的容器壁，裂穿需要十年左右，中间有充足的检验窗口；而 0.05 到 0.1 mm 的隔膜，两个月就够了。

还有一层更麻烦的：裂纹萌生需要先有点蚀或缝隙腐蚀打底，文献给出的临界蚀坑深度是不到 1 mm。对容器来说，1 mm 的蚀坑只是个开始；对隔膜来说，1 mm 意味着已经穿透十次了。

对容器，泄漏先于断裂是好消息

对隔膜，泄漏本身就是失效

这也解释了为什么定期校验查不出它。校验做的是回路和电子部分的确认，而隔膜的问题在机械密封侧——膜片穿了，灌充液漏了，但传感器、电路、通讯全都好好的。

· · ·

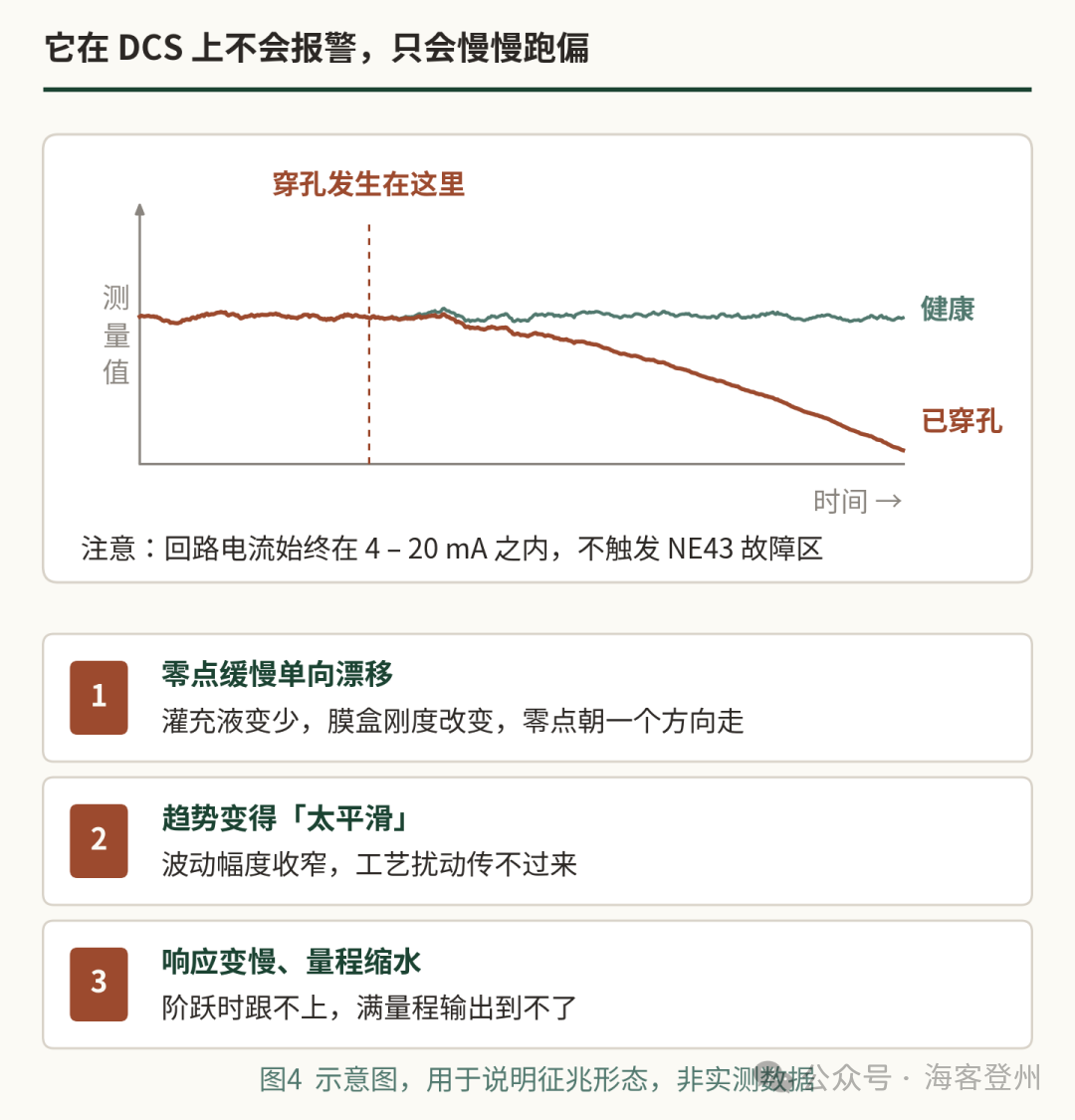

04   它在 DCS 上长什么样

这是本系列最关心的部分：在拆下来之前，它会留下什么痕迹。

三条征兆里，第二条最容易被误判成好事。灌充液漏失后，压力传递路径变得迟钝，工艺本身的小幅扰动传不到传感器，趋势曲线反而变得异常平滑。操作台上看，像是「这个回路最近很稳」。

如果是双法兰远传液位，还有一个特征：零点漂移的方向取决于哪一侧漏。负压侧漏失，液位读数偏低；正压侧漏失，读数偏高。两侧毛细管的温度补偿也会同时失准，于是漂移量会带上一点昼夜或季节的周期性。

▍ 怎么确认是它

01　看趋势，不要只看瞬时值

调出至少三个月的历史曲线，看零点是不是单向走、波动幅度是不是在收窄。这一步不用停车，最该先做。

02　拆下来做外观检查

氯化物应力腐蚀开裂在隔膜表面是细密的网状裂纹，方向大致垂直于主拉应力。有时表面几乎看不出腐蚀，只有裂纹。

03　渗透探伤是首选无损方法

HSE 的对比试验结论很明确：涡流受表面缺陷干扰大、穿透不足；超声对复杂几何很费时；染色渗透最有效。薄壁件可以一面施加渗透剂、另一面施加显像剂来查穿透裂纹。

04　金相看裂纹路径

穿晶且高度分叉，是氯化物应力腐蚀开裂的典型形貌；若是沿晶，通常指向敏化。

有一点需要提醒：裂纹往往很窄，且被腐蚀产物填塞，渗透剂不一定进得去。没查出来不等于没有。

· · ·

05   选型：316L 不是终点

先说一个容易误解的地方：316L 相对 304 只是好一些，不是免疫。高温高氯环境下，含 22% 铬、5% 钼的高合金奥氏体和双相钢，在沸腾氯化镁试验里也能在 24 小时内开裂。

抗力的排序大致是这样的：

316 / 316L

基线。镍含量 8–10% 恰好落在最敏感区间

双相 2205 / 超级双相 2507

奥氏体加铁素体双相组织，抗力明显优于 300 系

Alloy 20、904L、6Mo 超级奥氏体

高镍高钼，抗力大幅提升

Alloy C-276（哈氏合金）

强腐蚀工况的常规选择

Monel 400

海水与氢氟酸场合

钽

盐酸、硫酸等强酸；成本高

镍含量是关键：8% 到 10% 是最敏感的区间，提到 32% 以上才接近完全抗力；钼加到约 5% 也能带来质变。这就是为什么 Alloy 20、904L、6Mo 这一档明显好用。

▍ 别把镀金当成解药

隔膜镀金是常见选项，但它针对的是氢渗透——防止氢原子穿过膜片进入灌充液起泡。镀金层对氯化物应力腐蚀开裂没有设计上的防护意图，不要混为一谈。

▍ 比换材质更省钱的几件事

· 把测点从需要远传的位置挪走，能不用隔膜就不用

· 规定隔膜表面粗糙度并在到货时验收，Ra 越低越好

· 严格禁止碳钢工具接触不锈钢件，避免铁污染

· 大气侧做防护：涂层或包覆，尤其是保温层下和法兰背面

· 喷丸等表面强化可引入压应力，抵消部分残余拉应力

· · ·

06   落到国内工程实务

国内规范里没有一条专门讲隔膜的氯化物应力腐蚀开裂，但相关要求是分散存在的。

SH/T 3005 要求仪表选型时按介质腐蚀性确定材质，湿接触部件的材质需与工艺介质相容。这句话看似笼统，实际执行时最容易漏掉的就是：数据表上只写了过程介质，没写外部环境。

海上和 FPSO 场景可以直接参考 NORSOK M-001 与 ISO 21457 的做法，它们把材料的使用限值写得很具体。比如 316 的使用条件：室内或有遮蔽区域、且不保温时，可用到 70 ℃。反过来读——露天、或者带保温，这个限值就不成立了。

数据表只写了过程介质

外部环境这一栏，常常是空的

▍ 几条实务提醒

下面这些不是规范条文，是踩出来的。

01　数据表补一栏外部环境

安装位置是否露天、是否海洋大气、是否在保温层下、是否有洗涤或喷淋，都要写进去。

02　问清楚温度的取值口径

敏感性要按运行和检修中出现过的最高温度算，包括吹扫、蒸汽伴热、清洗这些短时工况，不是按正常操作温度。

03　隔膜到货时看表面

抛光质量、有没有磕碰划伤、有没有铁污染锈点。这一步在库房就能做，成本几乎为零。

04　给远传液位建零点档案

投用时记录零点，此后每次校验都和初值比，看是不是单向走。单次校验合格说明不了问题，趋势才能。

05　重点排查的对象

海上和沿海装置的双法兰远传、保温层下的膜盒、含氯介质回路，以及所有服役超过五年还没拆检过的隔膜。

· · ·

07   最后

保护套管断裂那一篇里，失效是响的——套管断在管道里，后果立刻显形。这一篇正好相反。

隔膜穿孔之后，变送器不会报警，回路电流始终待在 4 到 20 mA 之间，校验仪测不出异常，NE43 的故障区也不会被触发。它唯一留下的，是趋势曲线上那道谁都没在意的缓坡。

这就是这个系列想反复讲的事情：仪表最危险的状态，不是坏掉，而是看起来还在正常工作。

你拆下来过裂纹的隔膜吗？

是什么介质、什么材质、服役了多久，欢迎在留言区说说

▽ 参考资料（6 项）

1. API RP 571 (3rd ed., 2020)  Damage Mechanisms Affecting Fixed Equipment in the Refining Industry，4.5.1 节 氯化物应力腐蚀开裂

2. HSE RR902 (2011)  Chloride stress corrosion cracking in austenitic stainless steel（敏感性分级表、裂纹扩展速率、无损检测对比）

3. API RP 581  Risk-Based Inspection Technology，Part 2 第 13 节

4. NORSOK M-001 (Ed. 5, 2014)  Materials selection

5. ISO 21457  石油天然气生产系统的材料选择与腐蚀控制

6. SH/T 3005—2016  石油化工自动化仪表选型设计规范
