一根温度计套管，凭什么让整个标准重写
仪表典型失效模式 · 01
ASME PTC 19.3 TW-2016 的频率比，和 1974 版漏掉的那个方向
｜ 阅读约 9 分钟 ｜ 图表 4 张
1995 年 12 月 8 日晚上七点多，日本敦贺，Monju 原型快中子增殖堆。
二次热传输系统 C 环路，中间热交换器出口附近，一支热电偶套管的末端断了。钠从断口漏出来，管道间起火。
好消息是：二次侧的钠不带放射性，堆芯始终保持冷却，没有人员伤亡，也没有环境影响。坏消息是，这台原型堆此后长期停运。
调查结论只有一句话——套管末端因流致振动引起的高周疲劳而断裂。
真正让整个行业不安的是后半句：这不是教科书上那个卡门涡街的横向振动，而是沿着钠流方向的顺流向振荡，由对称涡脱落引起。
而这支套管，设计时是按 ASME PTC 19.3-1974 算过的。算过，且通过。
01 教科书只教了一半

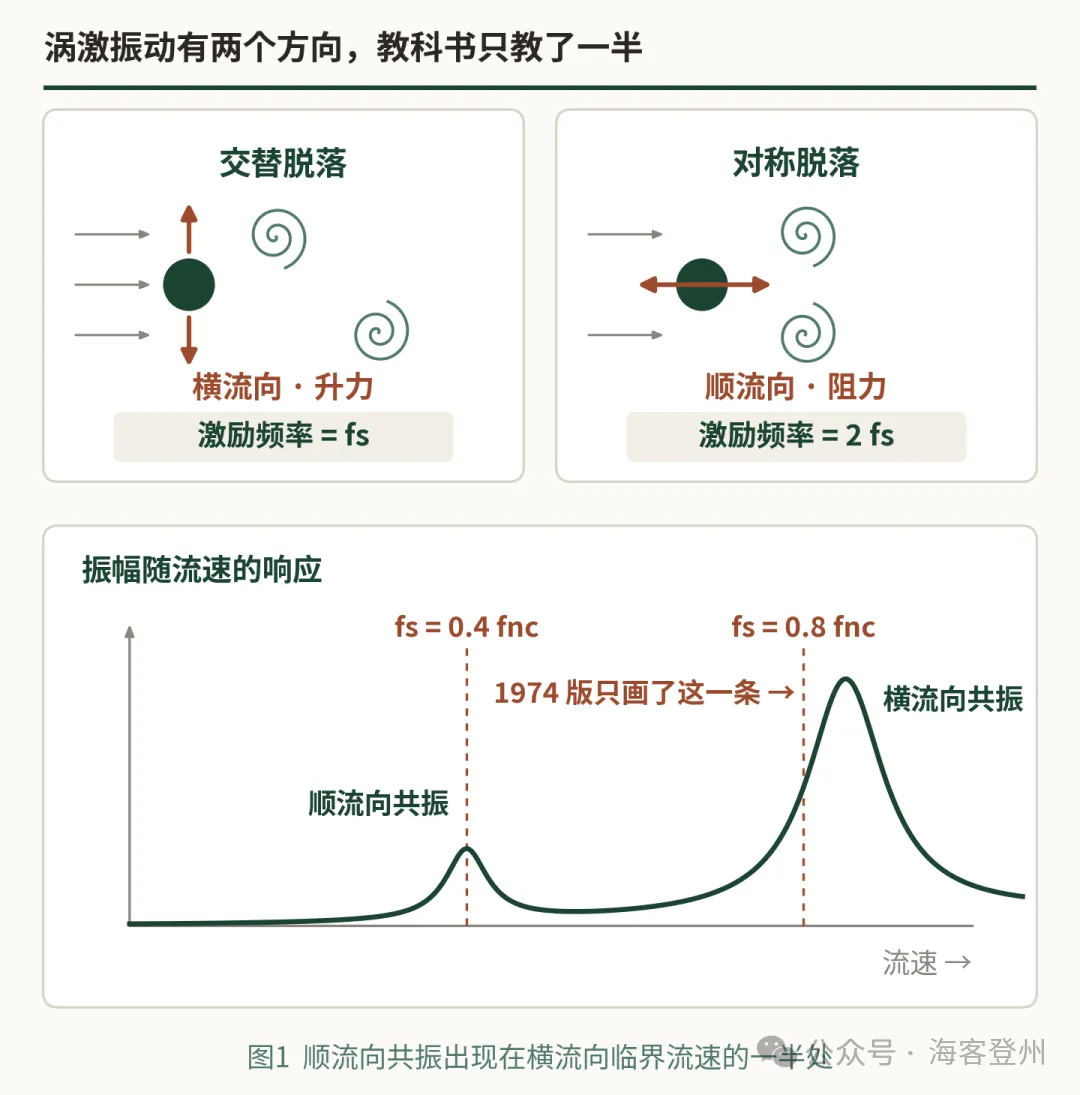

流体绕过圆柱，两侧交替脱落旋涡，形成卡门涡街——这是所有教科书都会讲的部分。交替脱落带来的是垂直于流动方向的升力波动，频率就是涡脱落频率 fs：
fs = Ns · V / B
Ns 斯特劳哈尔数（常见工况取 0.22） V 流速 B 套管末端直径
但涡脱落还有另一种形态：两侧对称脱落。对称脱落不产生净的横向力，它产生的是沿流动方向的阻力波动，而且频率是 fs 的两倍。
于是共振点有两个，不是一个：横流向共振发生在 fs = fnc，顺流向共振发生在 2 fs = fnc，也就是 fs = 0.5 fnc。
关键在于第二个的位置——它出现在横流向临界流速的一半处。流速只要爬到横流向共振速度的 50%，套管就已经进了第一个危险区。
1974 版只管了横流向那一个，判据是 fs 不超过 0.8 fnc。这条线画在 0.8，而顺流向共振在 0.5——整个顺流向危险区，被圈在了「安全」里面。
Monju 那支套管还有一个加重因素：它的杆身上带一处局部尖角台阶（约 120° 锥角），偏离了标准假定的锥形轮廓，顺流向激励因此更强。调查报告写得很直接：1974 版的设计规则是针对推荐的锥形套管给出的，对这种带局部尖角的几何并不适用。
1974 版画的那条 0.8 线
把顺流向共振整个圈进了安全区
· · ·

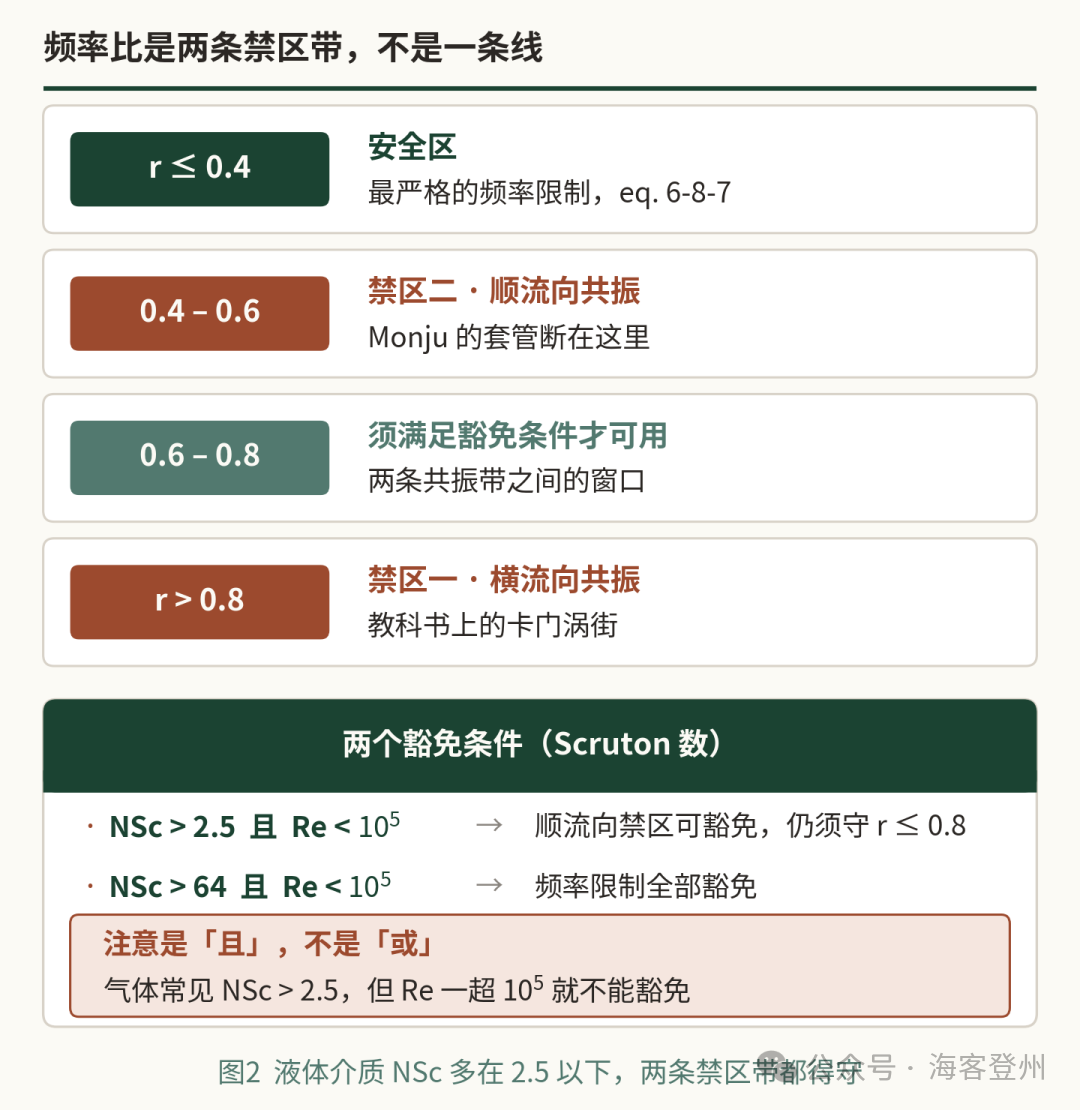

02 频率比是两条禁区带，不是一条线
2010 版是 Monju 之后的彻底重写，2016 版在此基础上把若干条件写得更清楚。现在的判据是这样的：
两条禁区带各留 20% 余量，理由有两个。
一是锁定效应（lock-in）。涡脱落频率靠近结构固有频率时，涡脱落会被结构「捕获」，锁到固有频率上跟着走。一旦锁进去，得靠相当大的流速变化才能脱出来。所以危险区不是一个点，是一条带。
二是工程余量。制造公差、公式本身的简化假设、材料参数只精确到三位有效数字，这些都需要留出空间。
▍ 一个常见的误读
豁免条件里，NSc > 2.5 和 Re < 10⁵ 是「且」的关系，不是「或」。ASME 官方例题算出 NSc = 4.525，确实大于 2.5，但那道题的 Re = 1.07 × 10⁶，远超 10⁵，所以顺流向共振不能假定被抑制——例题里专门写了这一句。
液体介质的 NSc 通常在 2.5 以下，两条禁区带都得守。
· · ·
03 一个官方例题，把代价算给你看
ASME 公开过一份官方例题：蒸汽旁路管，按 B31.1 动力管道设计。条件如下。
工艺条件 过热蒸汽 1.62 MPa(g) 232 ℃ 流速 89.9 m/s
套管几何 锥形，根径 38.1 末端径 25.4 孔径 6.6（mm）
插入与壁厚 无支撑长度 103 最小壁厚 4.8（mm）
材质 ASTM A105 碳钢，焊接后机加工

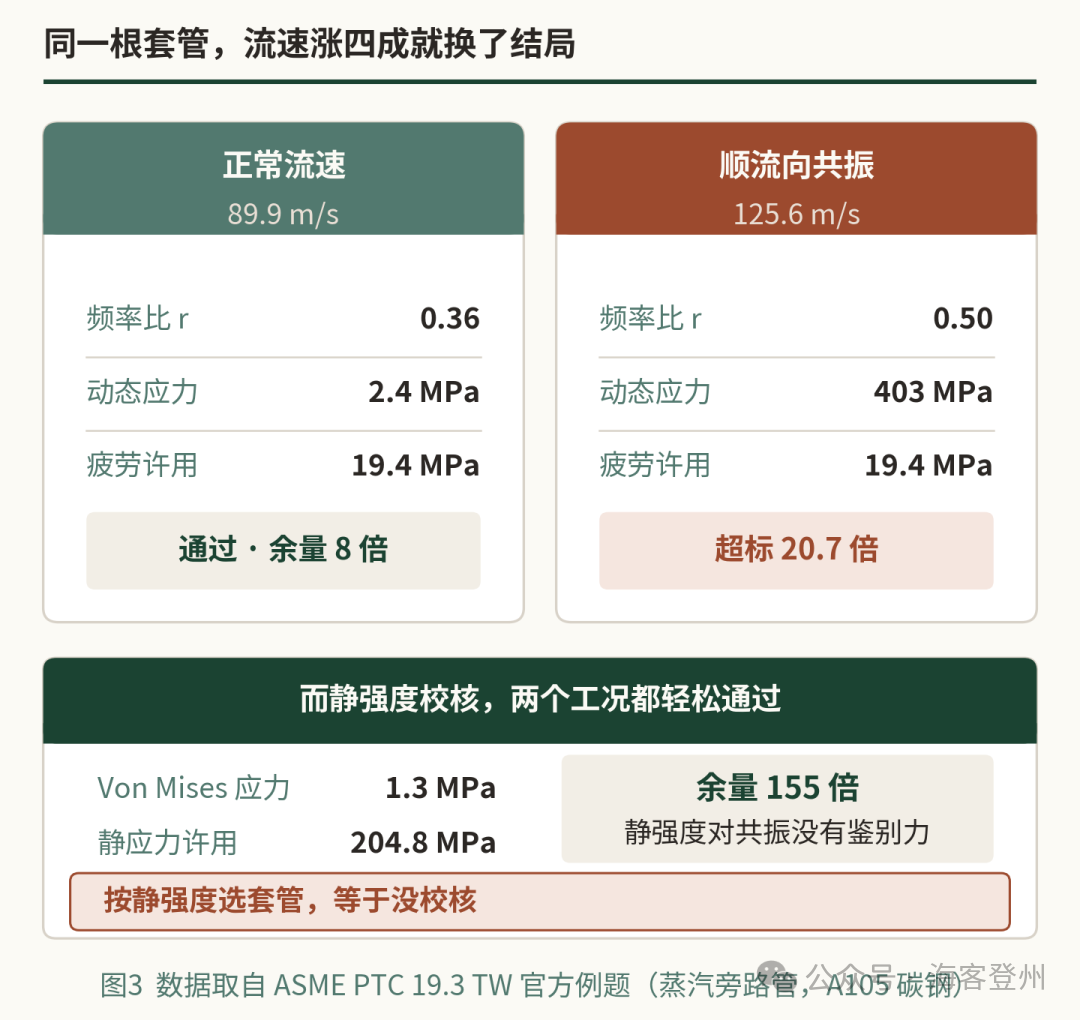

算下来：涡脱落频率 fs = 778.8 Hz，实际安装固有频率 fnc = 2176 Hz，频率比 r = 0.36，通过最严格的那条限制（eq. 6-8-7，r ≤ 0.4）。四项判据全过，套管合格。
有意思的是接下来这一步。例题顺手算了一下：如果流速涨到顺流向共振速度，会怎么样？
V(共振) = fnc · B / (2 Ns) = 125.6 m/s
从 89.9 涨到 125.6，只多了 40%。而在这个流速下，顺流向共振的放大因子取 1000，算出的组合应力是 403 MPa，疲劳许用只有 19.4 MPa——超了 20.7 倍。
对比一下静强度：同一根套管，Von Mises 应力 1.3 MPa，许用 204.8 MPa，余量 155 倍。哪怕在共振工况下，静强度校核依然轻松通过。
静强度余量 155 倍，共振时超标 20 倍
这两个数字来自同一根套管
所以「这根套管挺粗的，应该没问题」是个危险的判断。粗细决定的是静强度，而套管很少死于静强度。
· · ·
04 固有频率不是套管的属性，是安装的属性

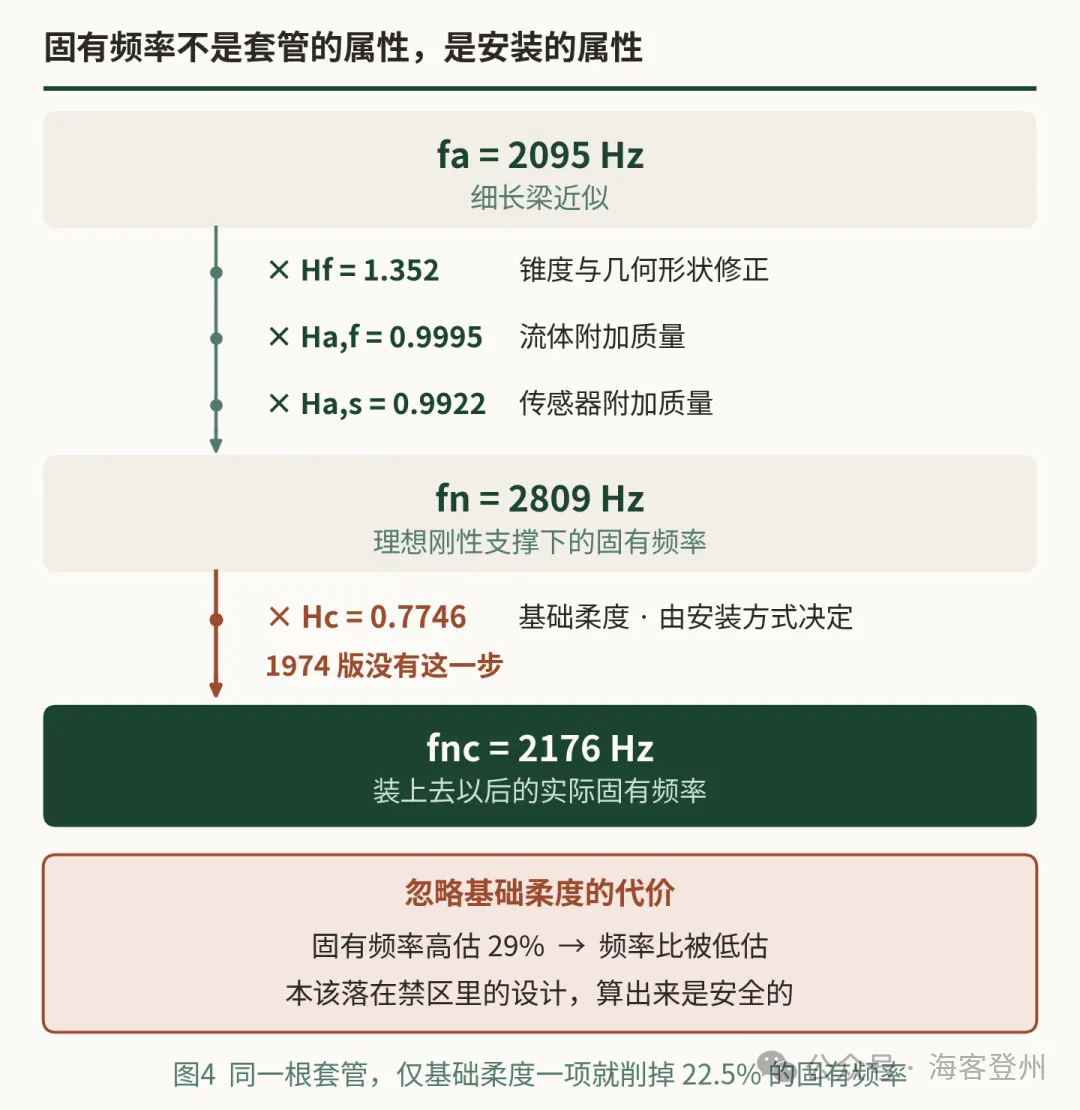

TW-2016 里用的 fnc 是「in situ」频率——装到位以后的频率。它是一串修正连乘出来的。
前三项都是小修正，真正大的是最后一项：基础柔度 Hc = 0.7746。
这一项的物理含义很朴素：套管根部不是刚性固定的。它焊在管壁上，或者装在接管颈上，那个「支撑」本身会变形。变形越容易，等效刚度越低，固有频率也就越低。
在这道例题里，仅这一项就把固有频率从 2809 Hz 削到 2176 Hz，削掉 22.5%。反过来说，忽略它就会把固有频率高估 29%，频率比随之被低估——本该落在禁区里的设计，算出来是安全的。
1974 版没有这一步。
套管的固有频率，是装上去以后才有的
这一条的工程含义很实在：同一根套管，焊接直接入管、法兰加接管颈、装在薄壁管还是厚壁管上，Hc 都不一样，fnc 也就不一样。计算书里假定的安装方式，必须和现场真实的安装方式对得上。
· · ·
05 三个旋钮，和它们的代价
真要调，能动的参数其实就三个。
L 无支撑长度
最有效的一个。固有频率大致与 L² 成反比，缩短插入深度是提升 fnc 的第一手段。代价是热响应变差，也可能插不到流速代表点。
A 支撑面直径
增大它，固有频率上升、应力下降。代价是热响应变慢，对流场的扰动变大。
B 末端直径
双刃剑。减小 B 能提高固有频率，但 fs = Ns·V/B 里 B 在分母上，减小 B 会同时把涡脱落频率抬上去。两个方向能否抵消，要算过才知道。另外，减小 B 会降低外压额定值。
除此之外还有几条：锥形优于直形，刚度分布更合理，这是标准推荐的轮廓；极端高速工况可以考虑螺旋扰流条，用几何手段破坏涡的相干性；还有最朴素的一条——把测点挪到流速低的位置去。
值得留意的是，这三个旋钮和热性能的要求正好相反。好的热响应要长 L、小 A、小 B；机械强度要短 L、大 A。套管选型本质上就是在这两个方向之间找一条能走的路。
· · ·
06 落到国内工程实务
PTC 19.3 TW 第 3 节写得很清楚：套管是管道系统和过程包容系统的组成部分，因此可能同时受管道规范或压力容器规范的约束。换句话说，它不只是仪表专业一家的事。
四项判据缺一不可——频率限制、动态应力、静态应力（Von Mises）、外压额定。此外还要评估材料对介质的适应性：腐蚀、冲蚀，以及工况是否会改变材料本身的疲劳性能。
▍ 几条实务提醒
下面这些不是标准条文，是踩出来的。
01 核对计算书的版本
数据表上写一句「供货商提供 WFC 计算书」是不够的。如果计算书还是 1974 版的路子，顺流向共振和基础柔度这两项就都没算。
02 核对流速取的哪个工况
正常流速通过，不等于全工况通过。开车、放空、旁路打开、事故泄放，流速可能远超正常值——而例题告诉我们，40% 的增量就足够改变结论。
03 核对安装方式
焊接直接入管和法兰加接管颈，Hc 差得很远。计算书假定的支撑条件必须和现场一致。
04 盯住现场改插入深度
施工时觉得「插深一点测得准」，往里多送 20 mm，L 变了，整本计算书就作废了。
05 重点排查的对象
蒸汽管线、高速气体管线、大口径主管，以及所有因为测点位置不理想而加长了插入深度的地方。
现场往里多插 20 mm
等于把整本计算书作废
· · ·
07 最后
Monju 的教训不是「标准有漏洞」这么简单。更值得记住的是它的形式——一个只考虑了单一方向的判据，不会告诉你「我没算另一个方向」，它会给出一个干干净净的「通过」。
从 1974 到 2010，补的就是那个方向。
如果你手上还有按 1974 版做的套管计算书，尤其是液体介质、高流速、或者插入深度偏长的那几支，值得重算一遍。
你所在的装置，套管计算书是哪一版？
有没有见过断在管道里的套管，欢迎在留言区说说
▽ 参考资料（5 项）
1. ASME PTC 19.3 TW-2016 Thermowells（频率限制见 6-8 节；固有频率与基础柔度见 6-5、6-6 节；判据汇总见 Section 3）
2. ASME Example Problem: Proper Design of a Thermowell in Power Piping（官方例题，本文数值均取自此）
3. Mikami H., Shono A., Hiroi H. Sodium leak at Monju (I): Cause and consequences
4. ASME PTC 19.3-1974 Temperature Measurement（历史版本，仅考虑横流向激励）
5. ASME B31.1 Power Piping
