铭牌写着 2-phase 2-wire那根「零线」，你敢碰吗？
230 V 两相两线，和熟悉的零火线到底差在哪
全文约 2300 字 ｜ 阅读约 7 分钟 ｜ 图表 4 张
一台进口分析小屋撬块进场，随机文件的电源规格栏写着三行字：230 V AC，2-phase，2-wire。
配电室出来的是 400/230 V TN-S。安装队按老习惯，一根相线、一根中性线接上去，万用表一量，230 V，不多不少。设备投用，一切正常。
半年后检修。电工按常规只拉开单极空开，手伸过去碰「零线」那一侧的端子——被电了一下。
电压值一点没错。错的是对「另一根线」的假设。
01 「两相」这两个字，被三种东西共用了

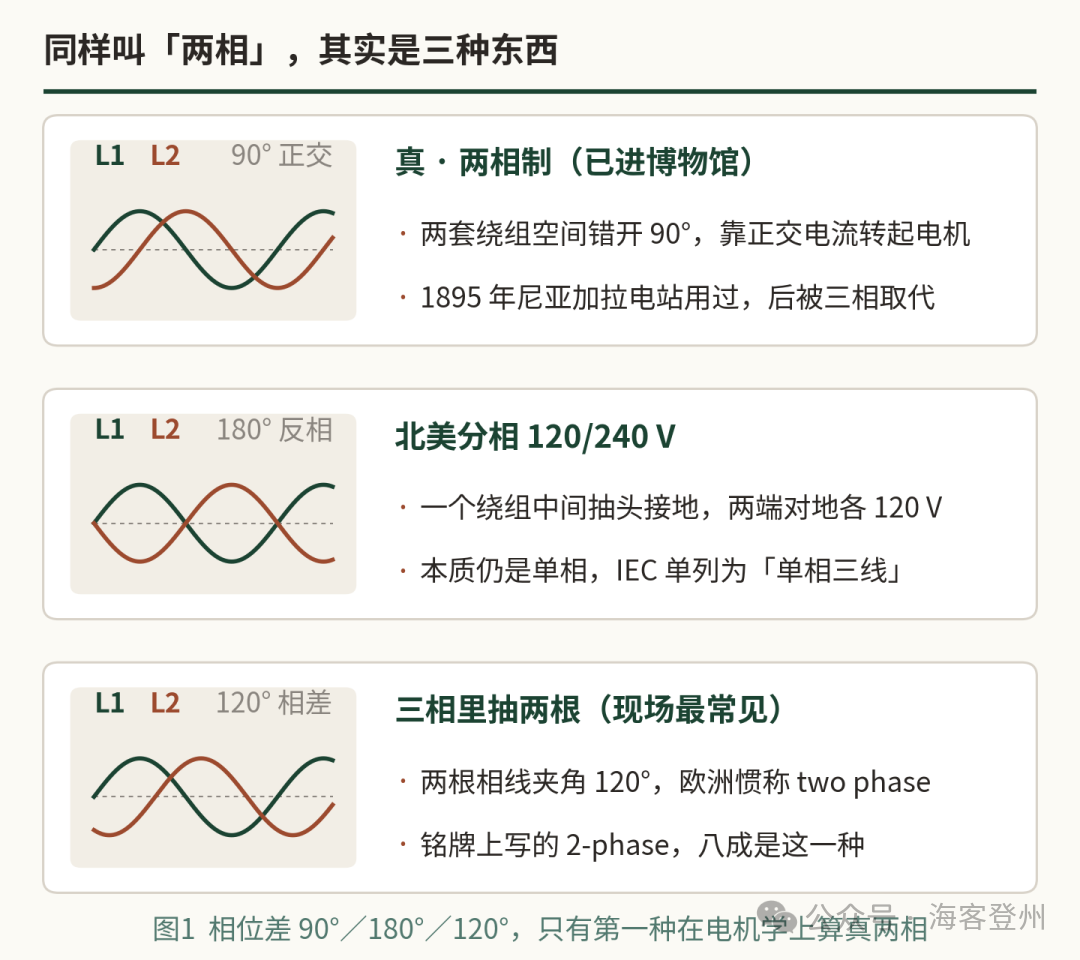

先说个让人头大的事实：工程上讲「两相」，可能指三种完全不同的东西。这不是谁不严谨，是二十世纪初留下的一笔语义烂账。
▍ 真两相制，是真存在过的
两套绕组在空间上错开 90 度，输出两组正交电压，通常四线敷设。正交电流能合成旋转磁场，感应电动机因此可以自启动——这在当年是了不得的本事。1895 年投产的尼亚加拉电站，装的就是两相机组。
后来三相在导线用量和转矩平稳性上都更划算，两相从 1910 年代起逐步退场。今天只剩费城市中心、哈特福德等地少量老商业建筑还在用，而且早就不是两相发电了，是拿 Scott-T 变压器从三相变出来的。
▍ 北美的 120/240 V，是另一码事
一个单相绕组从中间抽头接地，两端对地各 120 V，彼此反相 180 度，两端之间 240 V。IEC 60038 把它单列为「单相三线制」。说白了，就是一个相被中点劈成了两半，不产生旋转磁场，叫「分相」更准确。
▍ 第三种，才是现场最常撞上的
从三相系统里拉两根相线出来，夹角 120 度。北美把它归入单相，欧洲工程语境里张口就叫 two phase。铭牌上印的 2-phase，八成就是这个意思。
两根线之间只有一个电压，谈不上「相」
相，是电源侧的事
· · ·
02 230 V 为什么可以没有零线
很多人第一反应是：230 V 不就得配根零线吗？
IEC 60038 早年是两套体系并存：220/380 V 和 240/415 V。1983 年提出向 230/400 V 收敛，1994 年的第 1 号修改单把它变成硬要求——220/380 V 系统往 230/400 V 的 +6%／−10% 区间靠，240/415 V 系统往 +10%／−6% 靠，最迟不晚于 2003 年，到期全部落进 ±10%。现行版本对 230/400 V 直接给 ±10%，也就是 207 V 到 253 V。
关键在下面这句：IEC 60038 的低压表里，50 Hz 一栏除了大家熟悉的 230/400 V 四线制，还单独列了一档——
230 V 三线制
三相三线，没有中性线，线间就是 230 V
这就是「230 V 两相」的合法出处。挪威至今约七成住宅用的就是这套 230 V 三角形 IT 系统，比利时、芬兰部分地区也有留存。单相负载怎么接？直接跨在两根相线之间。
所以铭牌写 230 V AC / 2-phase / 2-wire，人家没写错。是我们的接线习惯，默认了一个在那边并不存在的前提。
· · ·
03 现场判别：万用表比铭牌可靠

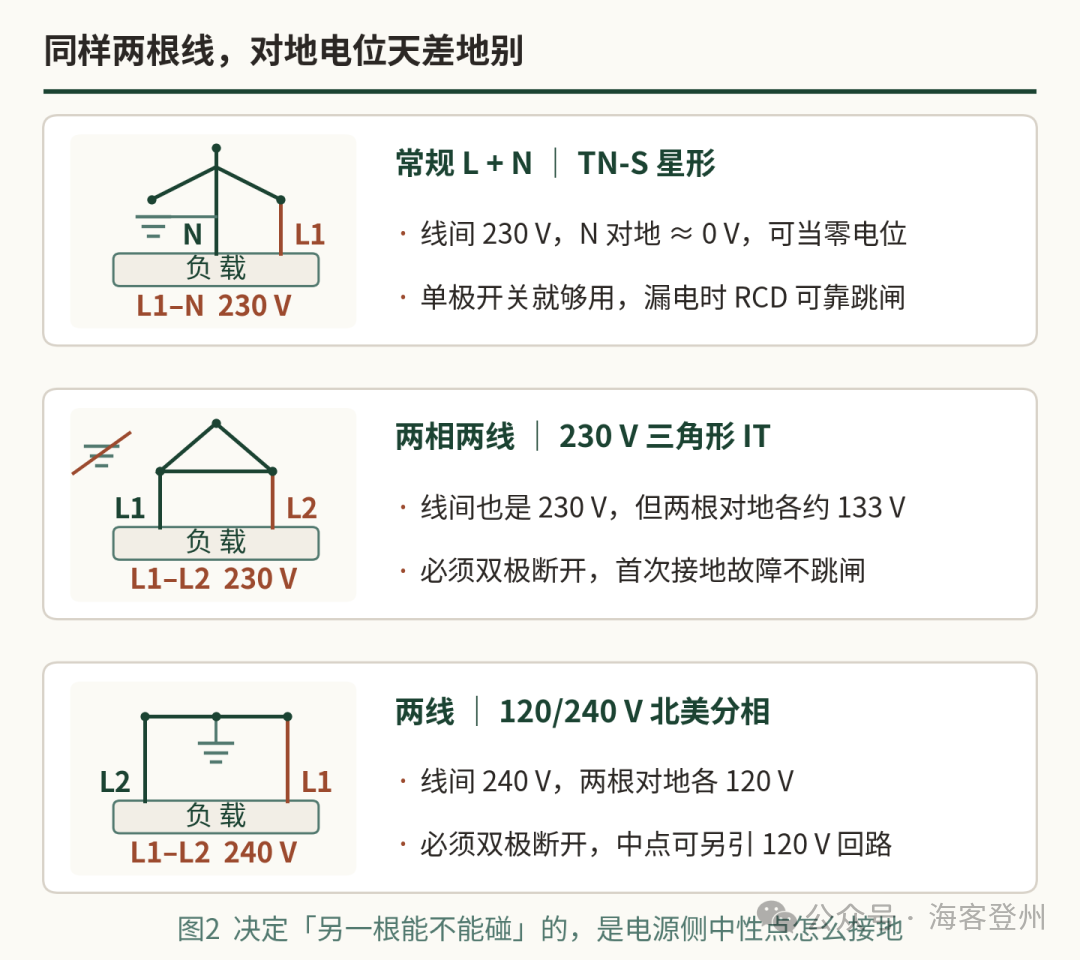

铭牌只给电压和线数，不给接地方式。而恰恰是接地方式，决定了这两根线各自对地是多少伏。
三种情形要分开看。
若电源是 230 V 三角形 IT：两根线对地理论上各约 133 V，实际由对地分布电容决定，现场实测常在 120 V 上下浮动，中性点不接地或经放电间隙接地。
若是北美 120/240 V 分相：两根对地各 120 V，中点就是中性点，还能再引出 120 V 回路。
若现场是 400/230 V 星形：从里面取两根相线，得到的是 400 V，不是 230 V。这时铭牌跟现场根本不匹配，得靠隔离变压器或专用 UPS 造出 230 V，而不是硬接。
判别的办法其实很朴素：黑表笔咬住 PE，红表笔分别去量两根线。
线间电压量得再准
也告诉不了你那根线对地是多少伏
· · ·

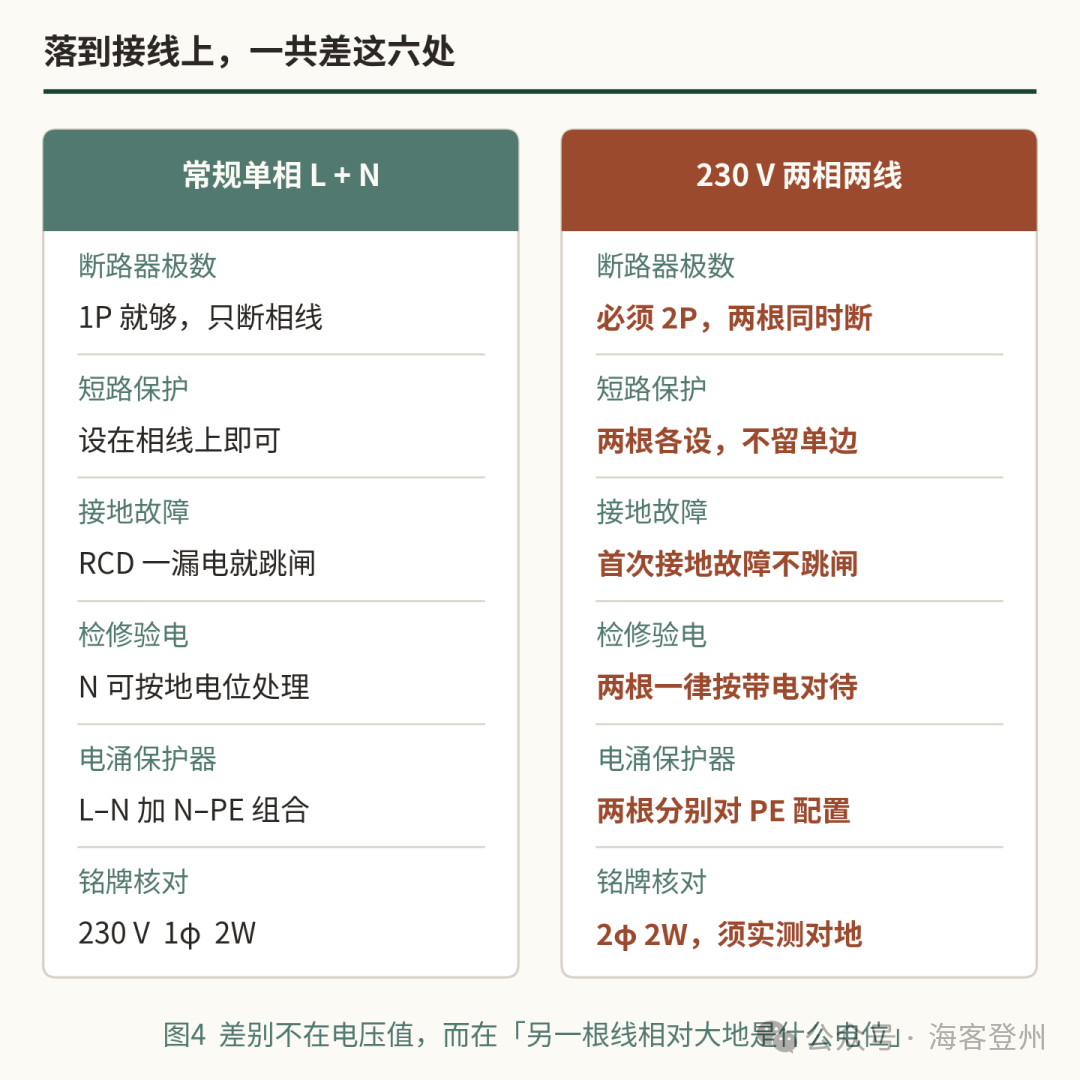

04 落到接线上，一共差六处
常规 L + N 里，中性线跟 PE 在电源侧是同一个点，正常运行时对地接近零。所以我们敢用单极开关、敢只在相线上做短路保护、检修时敢把 N 当地电位处理——这些做法，全建立在同一个前提上。
两相两线，把这个前提整个抽掉了。两根都是相线，两根都带电，任何一根单独断开，都会留下另一根活着的端子。开头那位电工挨的那一下，就是这么来的。
IT 系统还有一层要说：首次接地故障时，故障电流被限制在很小的量级，保护装置不动作，系统能带着故障继续跑。这正是它在连续生产场合被选中的理由，但也意味着——这个故障必须靠绝缘监测装置去发现，指望剩余电流保护跳闸，是等不来的。
· · ·
05 国内规范早把话说在前头
这类进口设备多数落在石化装置的爆炸危险区里，直接受 GB 50058—2014 约束。其中三条和两相两线强相关。
第 5.5.1 条
爆炸性环境中的 TN 系统应采用 TN-S 型；危险区中的 TT 系统应采用剩余电流动作保护电器；IT 系统应设置绝缘监测装置。
第 5.4.2 条第 1 款
1 区内单相网络中的相线及中性线均应装设短路保护，并采取适当开关同时断开相线和中性线。
第 5.4.1 条第 1 款
中性线的额定电压应与相线电压相等，并应在同一护套或保护管内敷设。
第二条尤其值得琢磨：哪怕是最普通的 L + N 单相回路，只要在 1 区，两根线也必须同时断开。到了两根都是相线的场合，双极就更不是可选项了。
第三条则说明，规范早就把中性线按带电导体对待。两相两线只是把这层假设写实了而已。
规范早就把中性线当带电导体看
两相两线只是把这层假设写实了
石油库场景下，GB 50074—2014 第 15.2.2 条把电信设备主电源规定为 220 V AC／380 V AC，并要求交流供电时采用 UPS；第 15.1.12 条要求仪表及监控系统由 UPS 供电、后备电池不少于 30 min。国内工程的仪表电源基线，是有中性线的 TN-S 体系——这也正是进口撬块直接并进来时，最容易出问题的地方。
· · ·
06 最后，把动作说清楚

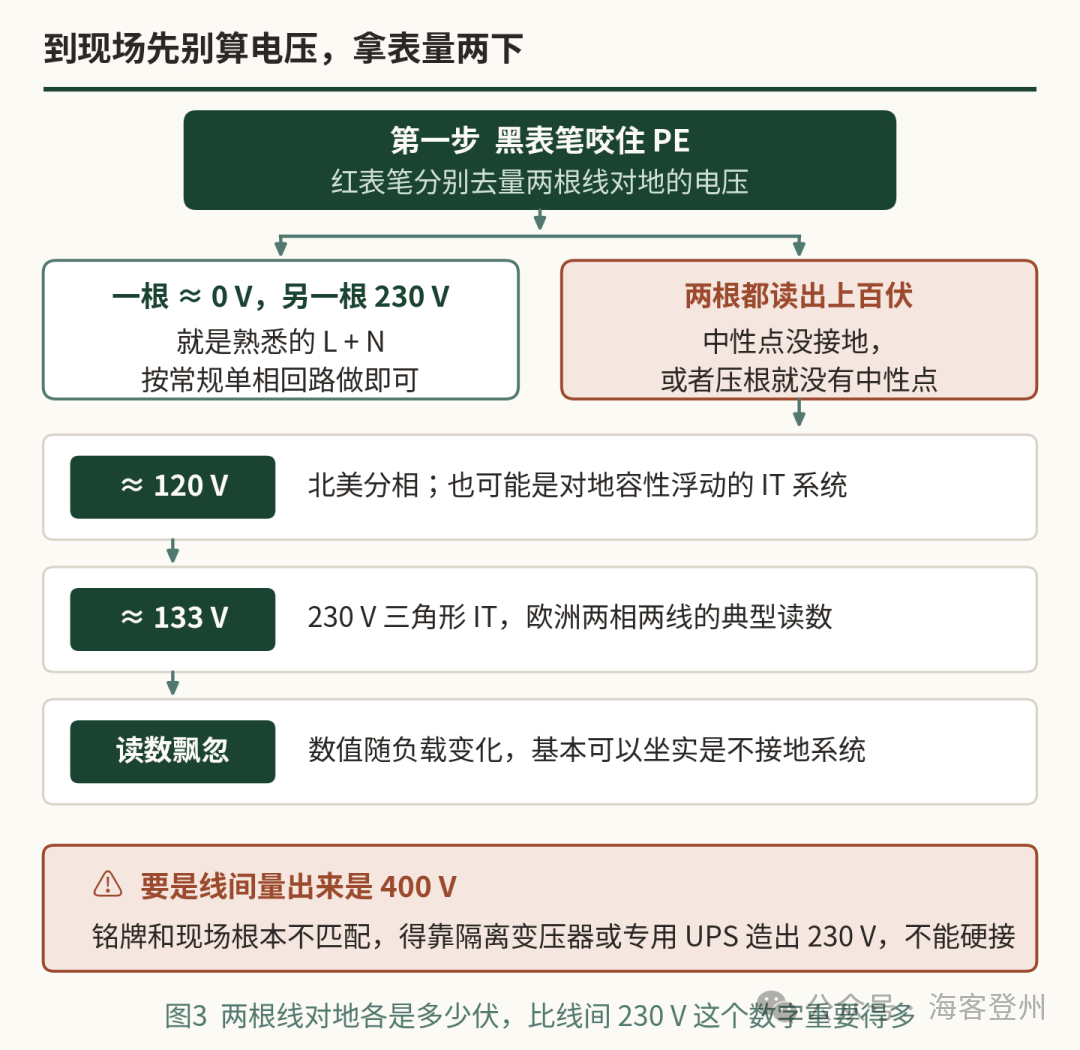

遇到 2-phase 2-wire 的铭牌，别急着算电压。先拿万用表分别量两根线对 PE：
一根接近零，那是 L + N，按常规做；两根都读出上百伏，就说明电源侧中性点没接地，或者根本没有中性点。到这一步再往下判——读数落在 120 V 附近，多半是分相或容性浮动的 IT；落在 133 V 附近，是 230 V 三角形；读数不稳还随负载变，基本可以确定是不接地系统。
判清楚之后，选型就只剩两件事：
① 开关和保护，按两根带电导体配齐，不留单边
② 接地故障的发现手段跟着系统接地型式走：TN 靠保护动作，IT 靠绝缘监测
至于电压是 230 还是 240
反倒是最不需要纠结的那部分
· · ·
你遇到过铭牌和现场对不上的进口设备吗？
欢迎在留言区说说是哪一类、最后怎么收的场
▽ 参考资料（5 项）
1. IEC 60038:2009 IEC standard voltages（含 1994 年第 1 号修改单）
2. GB 50058—2014 爆炸危险环境电力装置设计规范 第 5.4、5.5 节
3. GB 50074—2014 石油库设计规范 第 15.1.12、15.2.2 条
4. IEC 60364-4-41 低压电气装置 第 4-41 部分：安全防护——电击防护
5. IEC 61557-8 IT 系统用绝缘监测装置
