机组监测系统
全文约 · 阅读 10 分钟 · 含 5 图
招标书写「符合 API 670」
这句话到底约束了机组监测系统的哪些地方——以 Orbit 60 为例
一台离心压缩机的振动保护系统要改造。技术规格书里那句「监测系统应符合 API 670」谁都会写，真到评标环节，问题变成：厂家说自己合规，凭什么信？
API 670 的好处正在这里——条款几乎都能落到一个具体的硬件事实上，要么做到了，要么没做到。下面按第五版原文走一遍，看 Orbit 60 是怎么接住的，以及哪几条其实需要业主先表态。
01
API 670 管到哪一层
第五版（2014 年 11 月）覆盖径向轴振、机壳振动、轴向位移、转速、活塞杆下沉、键相、超速、喘振检测和关键温度，管的不只是监测器，还包括传感器（第 5 章）、传感器布置（第 6 章）、现场布线与接线箱，以及安装、文档和试验。
章节结构要先分清：第 7 章振动监测系统，第 8 章电子超速检测，第 9 章喘振检测，第 10 章紧急停车系统。第 1 至 6 章和第 11、12 章对四类子系统通用。看条款号先看首位数字，就知道它约束的是全系统还是只约束振动这一支。
还有一类条款要单独识别：原文里带「若指定」的条目属于可选项，必须在询价文件和规格书里写明才生效。这类条款后面会反复出现，它们决定了「合规」这件事有一半责任在业主。
02
隔离：一处被广泛误读的条款
§4.8.1 的要求是：MPS 应与所有其他控制或保护系统分离且异构，使它在规定响应时间内检出报警并驱动系统输出继电器的能力，不以任何方式依赖那些系统。
这一条的注释值得逐字读——它说本意是防止 MPS 硬件与其他控制和自动化系统的硬件合并，从而消除共因失效；并不禁止在 MPS 内部包含状态监测功能，前提是这些功能失效不会影响保护功能。
市面上不少解读把这条写成「MPS 必须与状态监测系统完全分开」，那是过度收紧。标准真正禁止的是共用硬件带来的共因失效，不是禁止同处一个机箱。

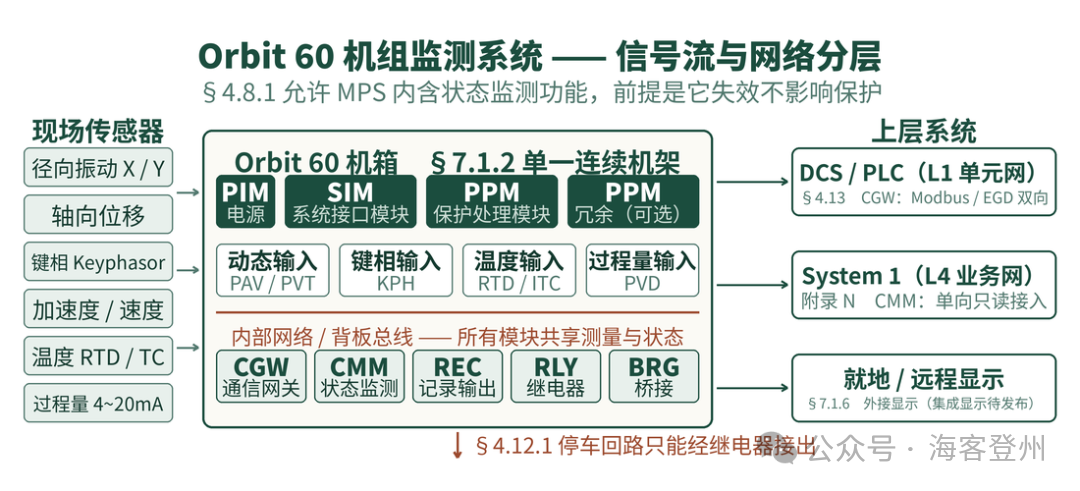

图 1 保护路径与数据路径的硬件分离，以及各条款的落点
Orbit 60 正好落在这个允许的空间里：CMM 装在同一机箱内，从背板单向监听全部信息并转给 System 1，但没有任何向系统写入的通道。附录 N 开篇那句加粗告诫——状态监测的实现、运行或失效都不得损害保护功能——在这里是靠没有回路来保证的，不是靠配置。
§4.8.2 另有一句：保护功能不得使用无线技术。附录 N 讨论的可用无线场景，都属于状态监测侧。
标准禁止的是共用硬件的共因失效
不是禁止状态监测和保护共处一个机箱
03
最硬的一条：单一电路故障
§7.1.3 a 是评标时最该核的条款：安装设计应确保单一电路故障（电源和监测系统电源除外）影响的径向轴振、轴向位移、机壳振动或转速指示通道不超过 2 个，温度或杆沉通道不超过 6 个，且按单个机器壳体计。括号里还补了一句——与监测模块本身有多少通道无关。
这句括注是关键。Orbit 60 的动态输入卡是 4 通道、静态卡 6 通道，光看卡的规格推不出合规与否，决定合规的是通道怎么往卡上分配。条款的注也说得很直白：目的是不让一处电路故障使一个机器壳体失去全部监测。
还要注意受限通道类型里含轴向位移。把一台机组的两路轴向位移和两路径向振动塞在同一块卡上，卡故障时径向已经踩线。

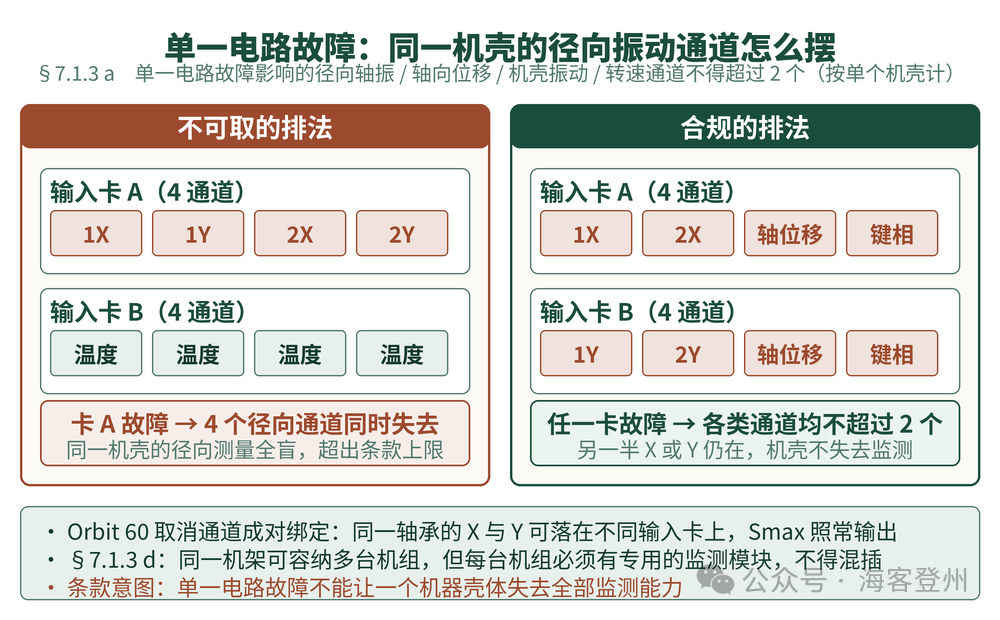

图 2 同一机壳的通道分配方式决定是否满足 §7.1.3 a
老系统里 X 和 Y 必须成对占用固定通道位置，分散布置很难做。Orbit 60 取消了成对绑定，1 号轴承的 X 和 Y 可以分在两块不同的输入卡上，组态里映射一下，Smax 这类需要两路配合的测量照样输出。
紧挨着的 §7.1.3 d 常被漏掉：同一机架里放多台机组是允许的，但每台机组必须有自己专用的监测模块。这意味着槽位要按机组分别核算——不能为了凑满一块卡，把两台机组的通道混插。
处理环节是另一半答案。集中式处理让 PPM 成为新的单点，所以合规安装或参与停车的机组，要装两块 PPM 做冗余。
04
功能安全：责任在业主一侧
§4.11.1 的措辞是「若指定」——安全仪表系统的要求是否适用于 MPS 的全部或部分，由业主指定。供方的义务是提供可靠性与性能文档，供业主一侧确定 SIL；业主则负责识别适用法规，并对整个流程做风险评估。
附录 L 把这件事拆得更细。L.7.1 明确终端用户对工厂安全负最终责任：询价文件里要写清最低表决架构，是 1oo1 还是 2oo3；要对每条保护回路做风险分析确定所需的风险降低程度，并与机组制造商在 HAZOP 和 SIL 评审中一起做；还要写明可接受的最短检验测试周期。
▍一个常被引错的门槛
L.6.7.2 的选型步骤里，第 b 项是剔除供方无法证明其适用于所需 SIL/PL 的部件；第 c 项才是——当所需 SIL 高于 2 时，剔除未经独立于供方的机构认证的条目，认证证书最好出自公认的认证机构。
门槛是「高于 SIL 2」，不是「SIL 2 及以上」。不少二手资料把这一条写成后者，直接影响报价单上要不要强制勾选第三方认证版本。
05
硬件条款：逐条对表
把常被追问的条款和 Orbit 60 的实际情况并排放，评标时可以直接勾。先看对四类子系统都适用的第 4 章。

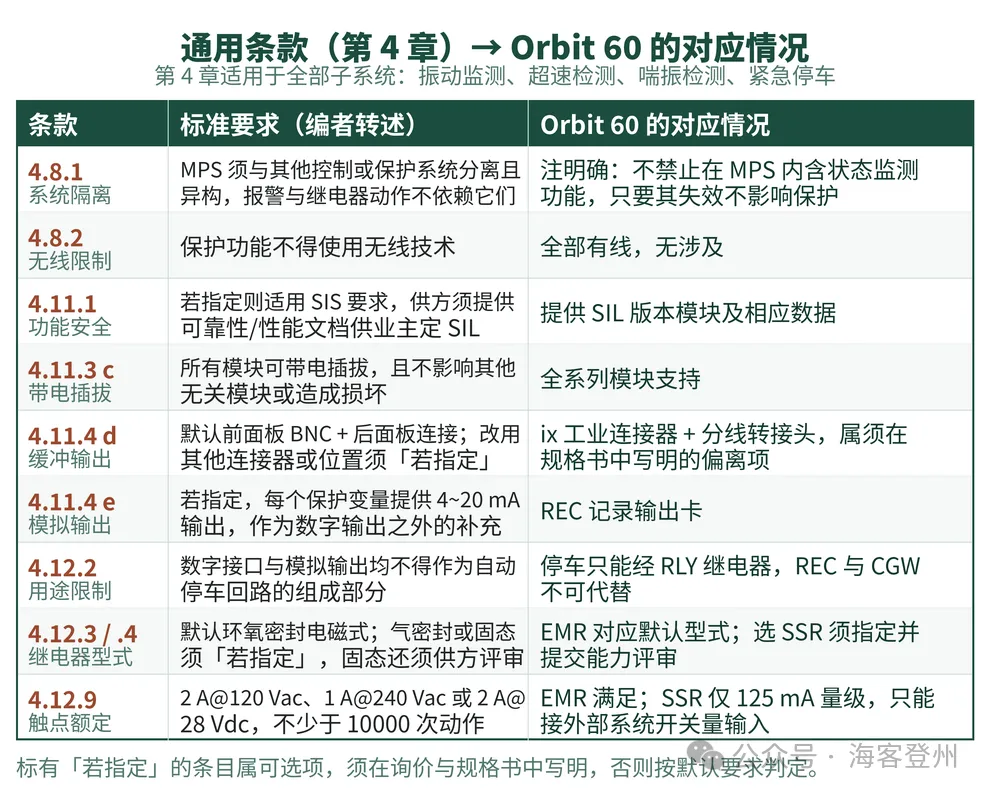

图 3 第 4 章通用条款对照
▍三处需要业主先表态
缓冲输出。§4.11.4 d 的默认要求是前面板 BNC 连接器加后面板连接；改用其他连接器或换个位置，属于「若指定」。Orbit 60 把机架高度压到一半、前面板留给集成显示，改用 ix 工业连接器加分线转接头，信号仍是真模拟量——但这是偏离默认的方案，得在规格书里写下来，不能等到验收再解释。
继电器型式。§4.12.3 默认是环氧密封电磁式；气密封式或固态式属于「若指定」，且固态方案还要求负有整机责任的供方提交一份完整的继电器能力与要求评审。触点额定在 §4.12.9：电阻性负载 2 A@120 Vac、1 A@240 Vac 或 2 A@28 Vdc，不少于一万次动作。
输出用途。§4.12.2 把话说死了：§4.11.4 f 和 §4.13 的数字接口、§4.11.4 d 和 e 的模拟输出，都不得作为自动停车回路的组成部分。停车只能经系统输出继电器。这一条意味着记录输出卡即便有 SIL 版本，也不能拿来当停车通路用——它的用途是送记录仪和控制系统显示趋势。
06
桥接和超速：两处合规边界
§7.1.2 规定除非另有指定，信号处理、报警与完整性比较、显示指示以及第 4 章规定的其他功能，应装在同一连续机架内。紧跟的说明给了出口：经采购方批准，可以提供不装在同一连续机架、但满足其他全部要求和功能的系统。

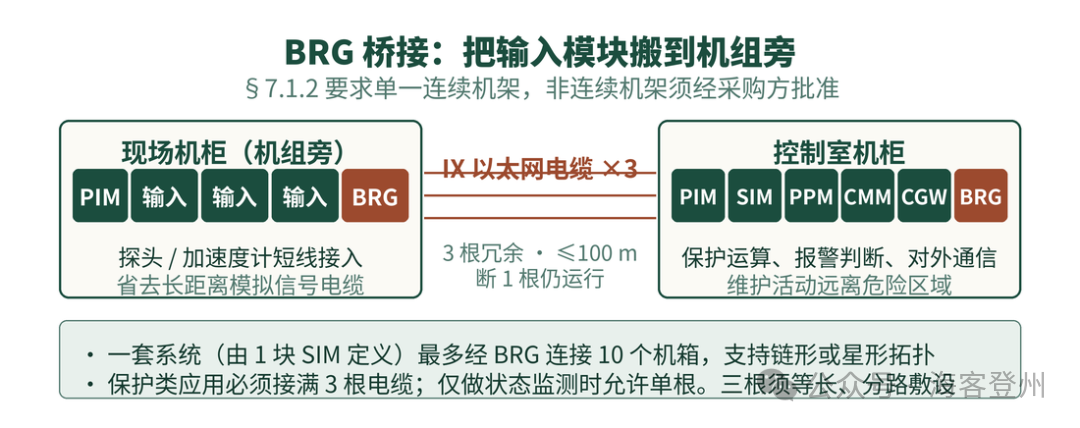

图 4 桥接部署与 §7.1.2 的关系
所以桥接不是「违规」，是需要业主批准的偏离。新建项目里把输入输出放到机组旁、主处理单元留在控制室，通常更经济，光纤桥接可拉到 2 km。走不走这条路，取决于业主愿不愿意在规格书里签下这一笔。
超速那边没有商量余地，而且约束比多数人以为的更严。§8.3.1 要求超速用的转速传感器不得与任何其他系统共用——不能借振动系统的键相或转速通道。§8.3.4 禁止把超速系统与其他控制、保护或监测系统合并，明确包含第 7 章的监测系统。§8.3.5 要求每台需要超速保护的驱动机都有自己的超速系统，不允许多机合一。
功能上，§8.4.1.1 要求每根轴三路独立测量回路、2oo3 表决；航改燃机若指定可以用两路和 1oo2。§8.3.6 补了一句：即便配了通信接口，也不得作为停车系统的一部分。

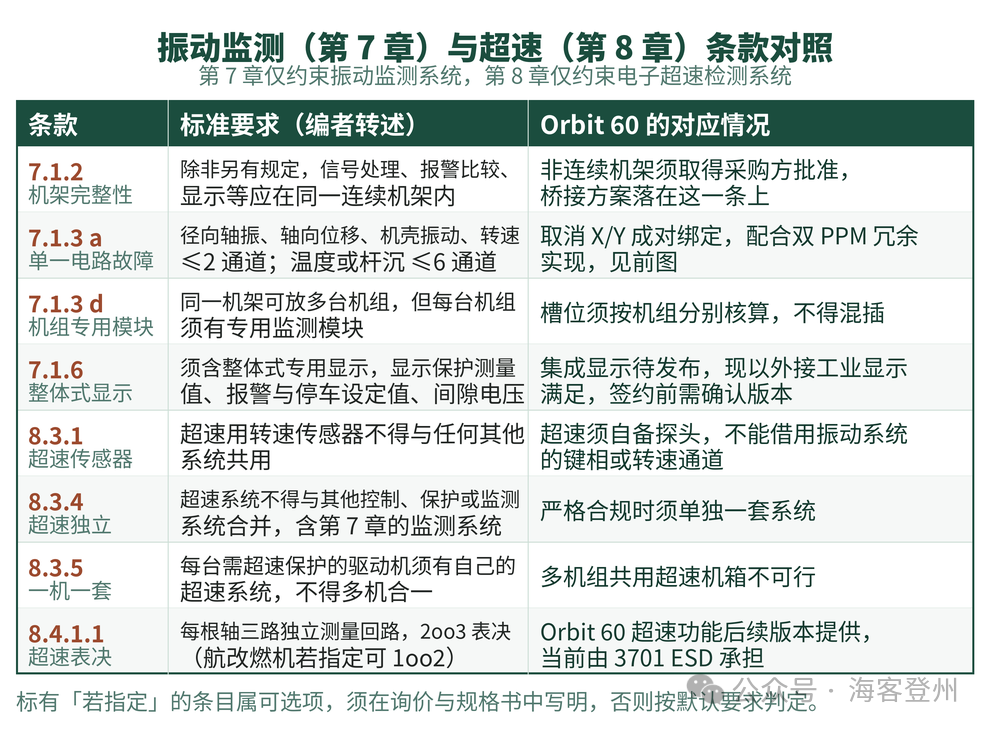

图 5 第 7 章与第 8 章条款对照
「符合 API 670」不是厂家单方面能承诺的事
带「若指定」的条款没写清楚，合规就无从判定
· · ·
写在最后
按 API 670 选机组监测系统，判断顺序其实很短。
先确认这套系统属于哪一类子系统——振动、超速、喘振还是紧急停车，条款适用范围随之确定。再把标准里带「若指定」的条目挑出来逐条表态：表决架构、检验周期、缓冲输出形式、继电器型式、模拟输出、非连续机架，这些不表态就等于按默认要求验收。
剩下的通道分配、槽位核算、通信出口，都是这两个判断的下游。顺序反了，改的不是组态，是机柜。
资料来源：条款内容依据 API Standard 670 第五版（2014 年 11 月）正文逐条核对后转述，未引用原文文字；产品数据取自 Bently Nevada《Orbit 60 Series System Datasheet》137M5182 Rev. H 及厂家技术文章。条款判定请以标准正式文本为准。
