安全阀的「背压」与自力式「背压阀」，到底差在哪
同一个「背压」，两副面孔
全文约 3400 字 · 预计阅读 9 分钟 · 图表 4 张 · 面向仪表 / 工艺 / 设备工程师
技改方案会上，一台反应器的安全阀出口要从直排大气改接火炬总管。
仪表专业先开口：「背压超了，常规弹簧式顶不住，得换平衡波纹管的。」
工艺专业的年轻同事接了一句：「那我们在出口管线上加一台背压阀，把背压控住不就行了？」
会议室安静了两秒。
这两句话里都出现了「背压」，但它们说的根本不是同一个东西——一个是参数，一个是设备。更麻烦的是，把后者拿来解决前者的问题，方向恰好是反的。
01
先把结论钉死：一个是状态量，一个是零件
安全阀的「背压」（Back Pressure）：一个压力参数，描述安全阀出口侧的状态。它不是设备，是被动承受的干扰量，选型时必须计算并修正。
自力式「背压阀」（Back Pressure Regulator）：一台实体阀门。它的全部工作，就是主动制造并稳住一个背压——给它上游的系统。
安全阀是背压的受害者，
背压阀是背压的制造者。
02
安全阀的背压：一笔从「直排大气」时代欠下的账
▍从前没有这个问题
锅炉时代的安全阀，出口直通大气。背压恒等于零，弹簧力只与入口压力较劲，整定压力就是开启压力，干净利落。
转折发生在上世纪六十年代之后：环保法规收紧，炼化装置大型化，可燃与有毒介质不再允许就地排空。安全阀出口被要求接入密闭排放总管，统一送往火炬系统。
出口侧从此有了压力。这个压力作用在阀瓣背面，把阀往关闭方向推——对常规弹簧式安全阀而言，相当于凭空给弹簧加了一份力，实际开启压力被抬高，阀「开不动」。「背压」这个必须逐台核算的参数，就此登场。
▍总背压由两部分叠加而成

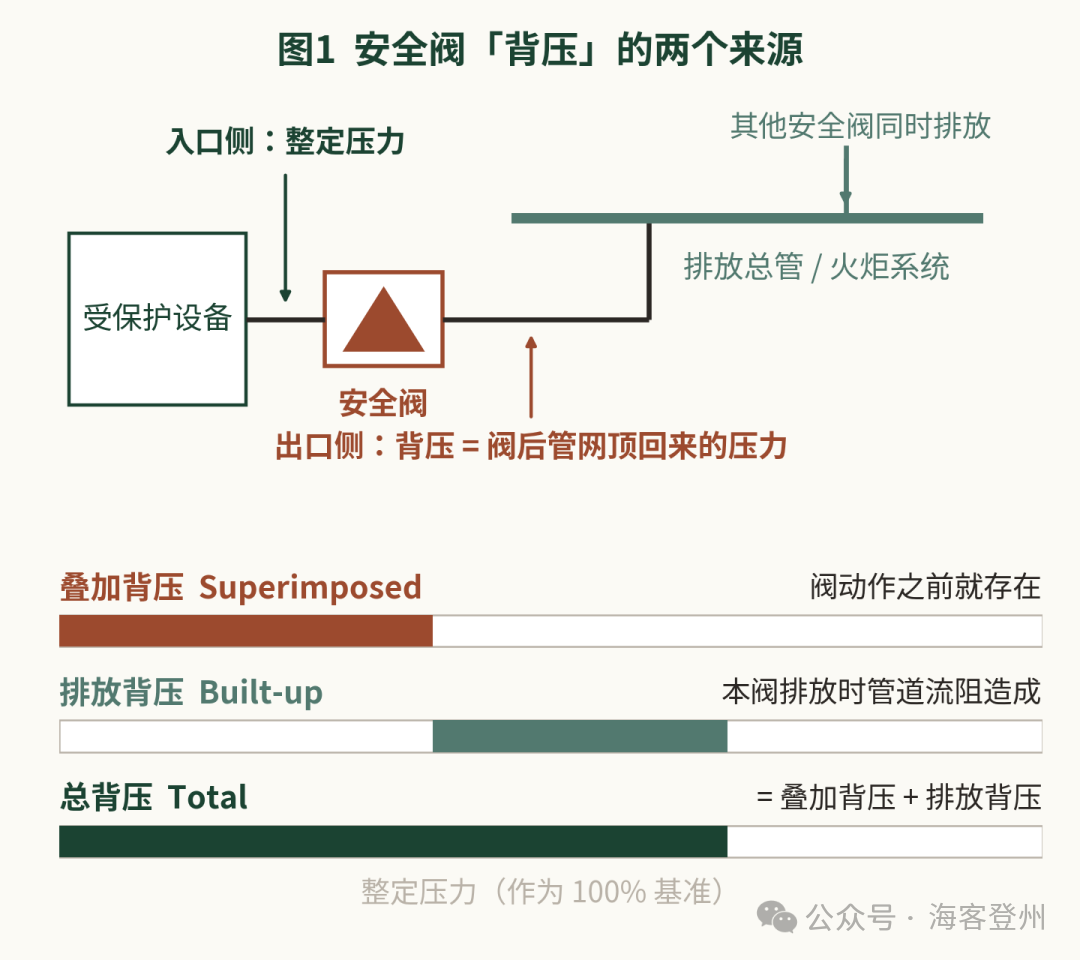

图1 背压来自两处：别人排放留下的，和自己排放憋出的
叠加背压 Superimposed Back Pressure
本阀动作之前，出口总管里已经存在的压力。
来源是共用总管的其他用户在排放。
按是否随工况变化，又分为定值叠加背压与变量叠加背压——后者对整定值的影响必须逐工况校核。
排放背压 Built-up Back Pressure
本阀开启排放时，介质流过出口管道、总管与火炬系统产生的流动阻力所形成的压力升高。
它由排量和管路阻力决定，与出口管径直接相关。
工程惯例：排放背压宜控制在整定压力的 10% 以内；超出则应加大出口管径，而不是迁就阀型。
总背压 = 叠加背压 + 排放背压
API 520 Part I 在排量计算中专门给出背压修正系数（气体用 Kb，装用平衡波纹管的液体工况用 Kw）。也就是说，背压不只影响「开不开得动」，还直接削减泄放能力——同一台阀，背压越高，能排走的量越少。
· · ·
03
三条技术路线，本质都是在跟背压斗争

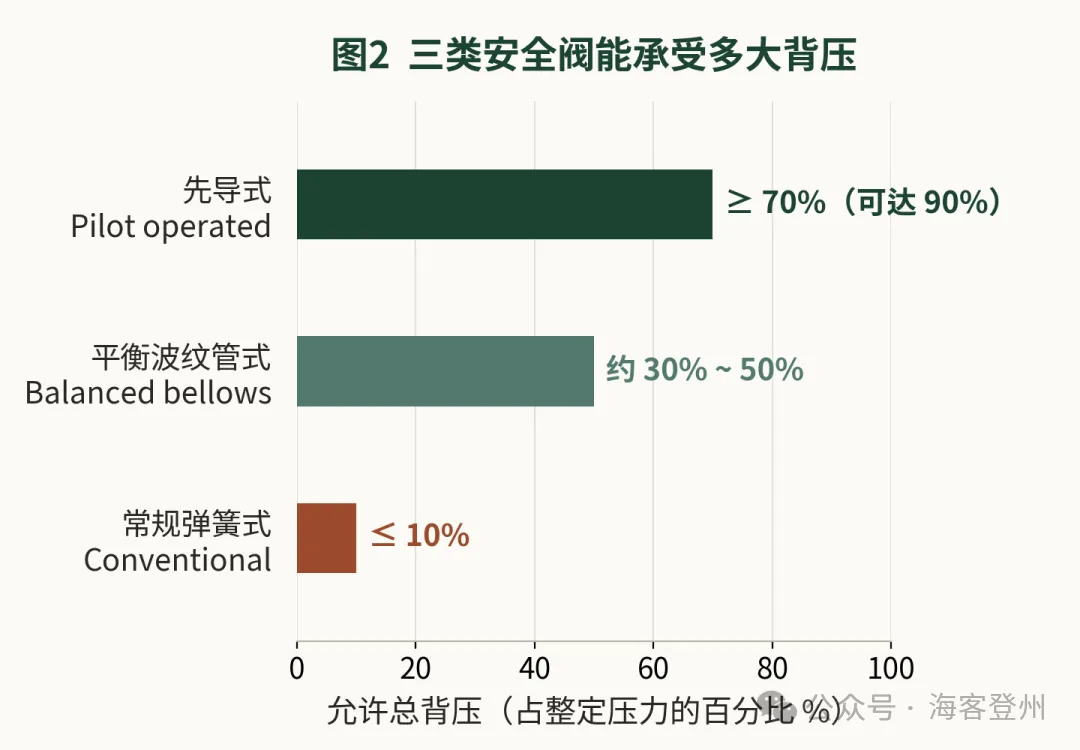

图2 允许背压能力：结构决定上限（数值为工程常用口径，以制造商曲线为准）
▍常规弹簧式：硬扛，扛不了多少
背压直接作用于阀瓣背面，与弹簧力同向叠加。总背压通常不得超过整定压力的 10%，超过就必须换路线。出口密闭排放时应选用封闭式阀盖，防止介质从阀杆处外漏。
▍平衡波纹管式：让阀瓣「感觉不到」背压
在阀瓣背面加装一只有效面积等于阀座面积的波纹管，把背面空间与出口压力隔离，并通过阀盖上的泄放孔通往大气或安全位置。背压作用在波纹管内外的力恰好抵消，整定压力不再随背压漂移。允许总背压可提升到 30%~50%。
代价是波纹管有疲劳寿命，且一旦破裂，介质会从阀盖泄放孔外泄。因此泄放孔必须引至安全地点，绝不允许堵塞——堵住它，阀就退化成一台整定值不明的常规阀。
▍先导式：把感压和执行分开
由导阀感受入口压力并控制主阀上腔的压力，主阀受背压影响的净作用面积很小。允许总背压可达 70% 以上，部分型式接近 90%，同时能做到接近整定压力仍严密不漏。代价是结构复杂、对介质洁净度敏感、导阀管路需要维护。
波纹管不是为了密封，
是为了骗过阀瓣，
让它感觉不到背压。
04
背压阀：名字来自它给上游制造的那个背压
自力式调节阀不需要外部气源或电源，直接利用被调介质自身的压力驱动膜头，推动阀芯动作。这个家族里有一对长得极像的孪生兄弟，区别只在一根取压管接在哪儿。

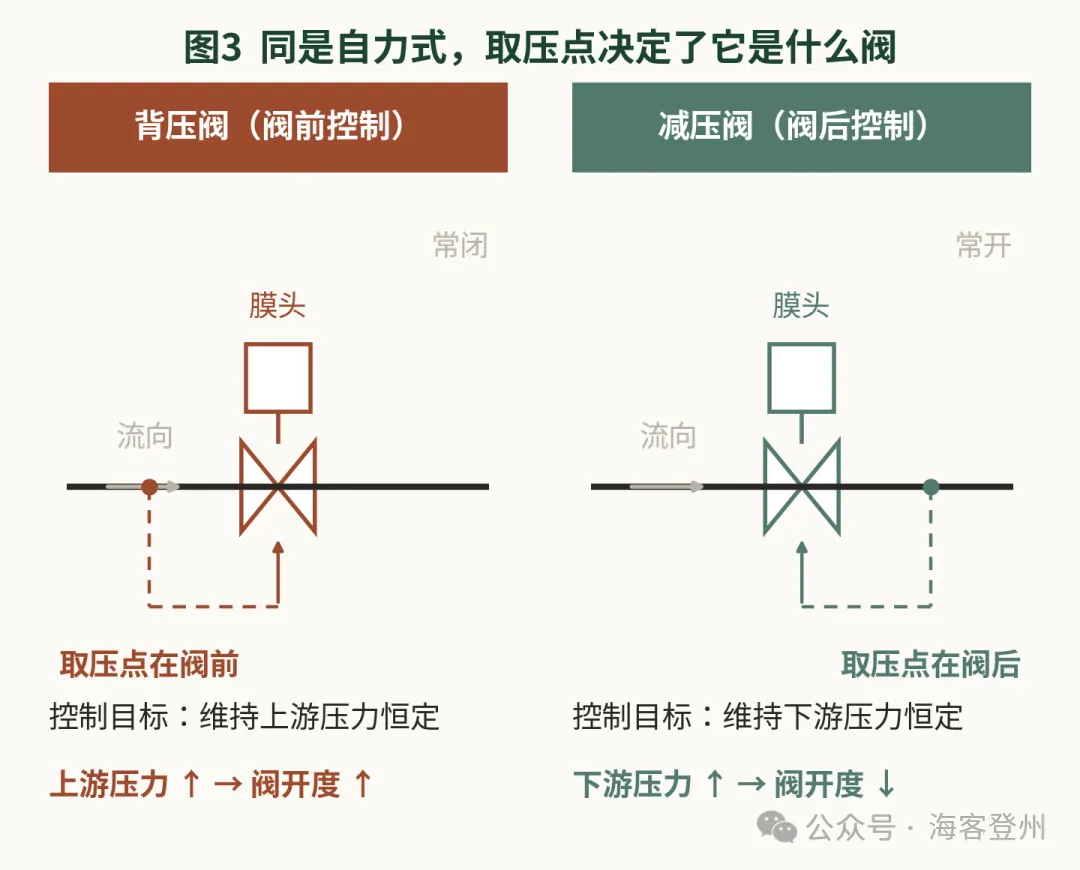

图3 取压点在阀前还是阀后，决定了它叫背压阀还是减压阀
自力式减压阀（阀后压力控制）
取压点在阀出口。控制目标是维持下游压力恒定。
下游压力升高 → 膜头推动阀芯关小 → 下游压力回落。
故障位常开或常闭视型式而定，用于给下游用户供一个稳定的低压。
自力式背压阀（阀前压力控制）
取压点在阀入口。控制目标是维持上游压力恒定。
上游压力升高 → 膜头推动阀芯开大 → 泄掉多余流量 → 上游压力回落。
常闭型，压力未达设定值时不通流。也叫稳压阀、泄压阀、阀前压力调节阀。
▍为什么叫这个名字
站在上游设备的角度看：这台阀在管路上形成了一道可调的阻力，替上游「顶」出了一个压力，这正是上游所感受到的背压。而这台阀存在的意义，就是把这个背压稳稳地控制在设定值上。
所以英文名 Back Pressure Regulator 直译过来就是「调节背压的那台东西」。它调节的，恰恰是它自己制造出来的那个背压。
▍常见用在哪儿
泵出口压力稳定与最小回流；储罐氮封系统的排气侧（与氮封阀成对出现，一进一出）；色谱与在线分析系统的样品压力稳定；加氢、超临界萃取等需要维持反应压力的场合；多用户共用管网时防止某一路把压力抽垮。
· · ·
05
最危险的混淆：它俩能不能互相顶替
结构上确实像：都是常闭、都靠入口压力顶开阀瓣、都靠一根弹簧设定动作点。现场因此常有人打歪主意。但动作特性从根上就不是一回事。

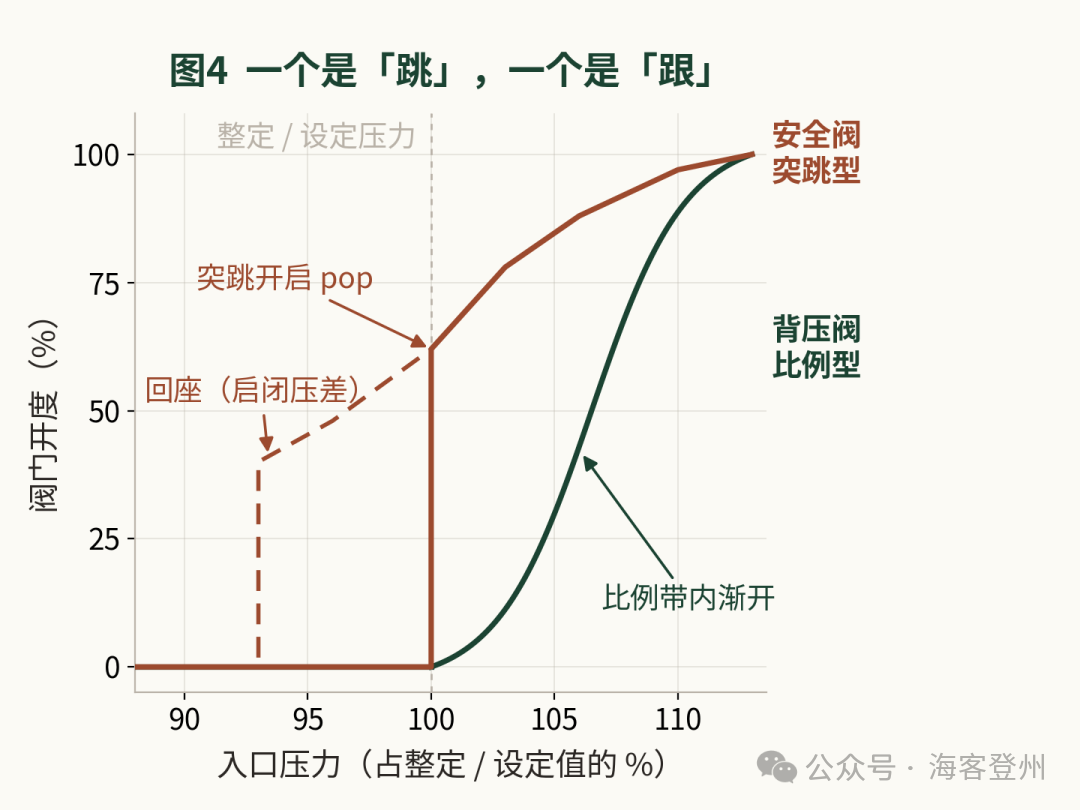

图4 突跳与滞环 vs 比例带内连续跟随
安全阀：突跳型
靠反冲盘与调节圈在阀瓣周围制造升力突增，达到整定压力瞬间跳开至额定升程。
有启闭压差（blowdown），回座压力明显低于整定压力，形成滞环。
定位是事故工况下的最终超压保护，按有限次动作设计。
背压阀：比例型
比例带内开度随压力连续变化，不允许突跳，不设启闭压差。
靠大面积膜片放大推力，实现较窄的比例带（偏差带）。
定位是正常工况下的连续调节，按长期频繁动作设计。
▍两条红线
背压阀不能当安全阀用。它没有经过型式试验与排量认证，泄放能力无法核算，密封等级不受 API 527 一类标准约束。承压设备的超压泄放装置必须是经认证的安全阀或爆破片，这是 TSG 21 一类规程的强制要求，不是选型偏好问题。
安全阀不能当背压阀用。频繁启闭会迅速磨损密封面导致长期内漏；启闭压差意味着每次动作都会造成压力大幅波动，无法实现稳压；更糟的是在小流量下容易发生颤振（chattering），高频撞击可能打坏阀瓣、导向面与弹簧，最终让这台超压保护装置在真正需要它的时候失效。
安全阀允许一辈子只动一次；
背压阀要求一天动一万次。
06
现场速判三问
一问过流：它在正常工况下是否长期有介质通过？长期过流、参与流程平衡的，是背压阀；平时旁站不动、只在超压时开启的，是安全阀。
二问取压：阀体外面有没有一根引压管接到膜头？有外部取压管的是自力式调节阀；靠入口腔直接作用、没有外接引压管的，是安全阀。
三问铭牌：铭牌上有没有整定压力、排放压力、额定排量系数与认证标志（TS 特种设备制造许可、ASME UV 钢印、CE/PED 等）？有这一整套的，一定是安全阀。
· · ·
07
回到那个会议室
工艺同事的建议之所以不成立，是因为他想用一台「制造背压的阀」，去解决「背压太高」的问题。
要把安全阀的背压降下来，实际上只有三条路：
一是加大出口管径与总管通径，削掉排放背压；二是改善火炬总管的水力条件或降低总管操作压力，压低叠加背压；三是换用平衡波纹管式或先导式，把这台阀对背压的耐受能力提上去。
同一个词，在安全阀语境里是要躲开的干扰，在调节阀语境里是要抓住的手柄。工程语言的歧义往往就藏在这种地方——它不会写在图纸上，只会在会议室里安静两秒钟。
你怎么看
你在现场见过把自力式阀门误当安全阀使用的情况吗？或者遇到过安全阀因背压超标而拒动、颤振的案例？欢迎在留言区说说当时是怎么判断和处理的。
▽ 参考资料（8 项）
· API STD 520 Part I Sizing, Selection, and Installation of Pressure-relieving Devices（背压修正系数 Kb / Kw）
· API STD 521 Pressure-relieving and Depressuring Systems（排放总管与火炬系统水力核算）
· API STD 526 Flanged Steel Pressure Relief Valves
· API STD 527 Seat Tightness of Pressure Relief Valves
· ISO 4126-1 Safety devices for protection against excessive pressure — Part 1: Safety valves
· GB/T 12241 安全阀 一般要求 ／ GB/T 12243 弹簧直接载荷式安全阀
· TSG 21 固定式压力容器安全技术监察规程（超压泄放装置的强制性要求）
· JB/T 7387 自力式调节阀 ／ IEC 60534 系列 工业过程控制阀
注：文中背压百分比为工程常用口径，具体数值以制造商型式试验曲线为准；标准条款请以现行有效版本核对。
