仪表比管道「更耐腐蚀」，为什么先坏的还是仪表？
接液材质与管道不同时，现场该怎么处理
全文约 2900 字 | 阅读约 9 分钟 |
先说一个很常见的场景：碳钢管道上装差压变送器，为了防腐，特意选了 316L 膜片的远传法兰。按常理，316L 比碳钢「高一档」，不该出问题。
结果一年多以后，坏的偏偏是那块更贵的膜片，管道本体几乎没减薄。
这时候的第一反应通常是「316L 不行，换哈氏合金」。但换完往往还会以别的形式回来——因为根因不在耐蚀等级，而在这两种金属被螺栓压在一起、泡在同一摊水里的那一刻，谁在替谁挨腐蚀。
仪表接液件和管道材质，本来就不可能永远一致：管道按工艺和成本选，仪表按介质和精度选，两条路走不到一块。所以问题从来不是「能不能不一样」，而是不一样之后要补哪几个动作。
· · ·
01
先分清是哪一种「不同」
材质不一致会同时带来三件麻烦，处理办法完全不同。现场决策跑偏，多半是把它们混着谈了。
三类问题，三套解法 · 电的问题：两种金属有电位差，泡在导电介质里就成了一节电池 → 解法是把电路断开，或者把面积比调过来。 · 焊的问题：能不能焊、焊完组织会不会变坏 → 解法是选对焊材、加过渡层，或者干脆买过渡短节。 · 胀的问题：热胀冷缩不一样、软硬不一样 → 解法是重算应力和振动，套管尤其要重算。 |
一句话自检：接口是法兰或螺纹，主要是第一类；接口要动焊，第一类加第二类；换的是热电偶套管，三类全占。
· · ·
02
电偶腐蚀：面积比比材质等级更重要
两种金属泡在同一摊导电液体里，电位低的那个替电位高的挨腐蚀。这就是电偶腐蚀，API RP 571 把它单列为 4.3.1 条损伤机理。
先看谁更活泼。下面这张图按海水里的实测电位排的，越靠左越容易被吃掉。

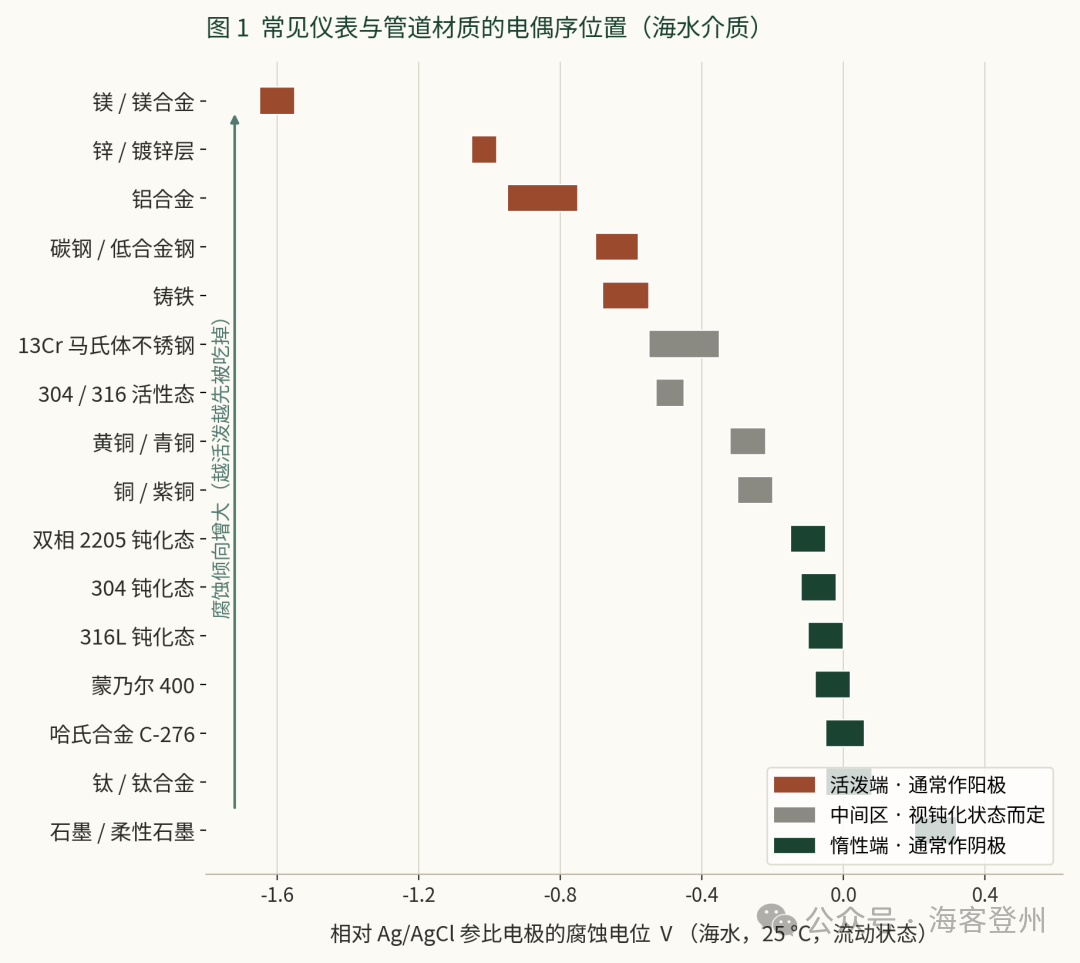

图 1 常见仪表与管道材质的电偶序位置（海水，相对 Ag/AgCl）
看图容易得出一个直觉：316L 在右边、碳钢在左边，所以该碳钢先坏。这个直觉大多数时候没错，但漏了更关键的第二个变量。
▍面积比是个放大器
电池里流出多少电流，由电位差决定；但腐蚀速率取决于这些电流摊到多大面积上。仪表接液件的面积往往只有管道的几百分之一。

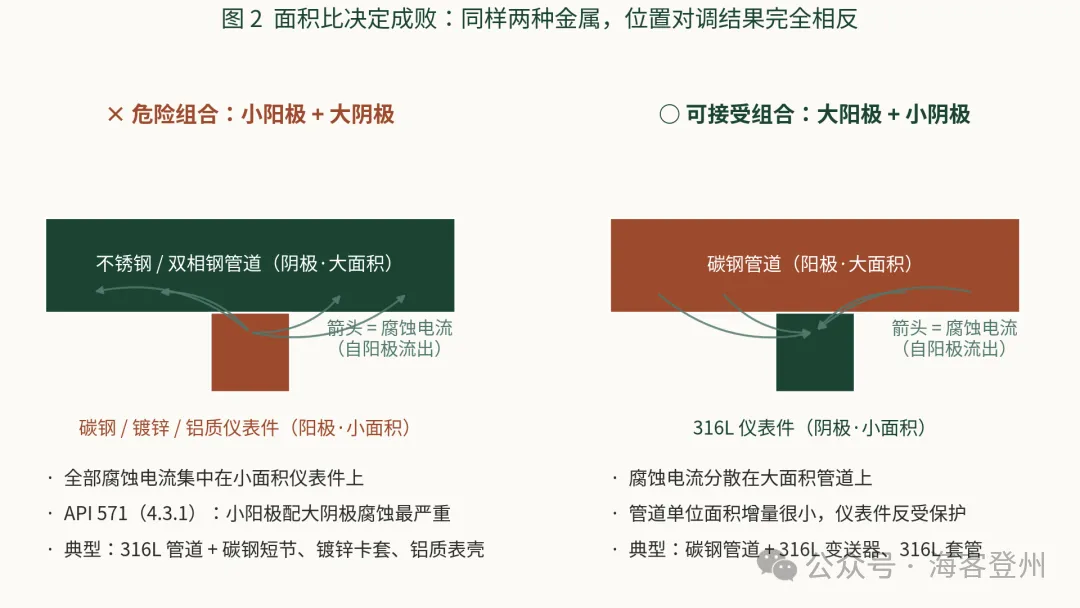

图 2 同样两种金属，位置一对调，结果完全相反
小阳极配大阴极，是仪表安装里最贵的一种省钱方式
这一条不是经验之谈，API 571 在电偶腐蚀条目里写得很明确：小阳极面积配大阴极面积，会在阳极区造成最严重的腐蚀；而且它特别点名，藏在法兰里被腐蚀变细的螺栓最危险，不拆开根本看不见。
所以现场只要记两句：
✓ 仪表件比管道更惰性（碳钢管道 + 316L 变送器）→ 仪表件是小阴极，基本安全。
✗ 仪表件比管道更活泼（316L 管道 + 碳钢短节、镀锌卡套、铝质表壳）→ 仪表件是小阳极，腐蚀速率能被放大一两个数量级，必须处理。
▍别漏掉第三、第四种金属
开头那个膜片穿孔的场景，真正的推手常常不是管道，而是两件小东西：缠绕垫的内外环用了碳钢，法兰螺栓是 B7。膜片夹在中间，含氯的水从密封面渗进缝隙，缝隙腐蚀叠上电偶腐蚀——316L 在氯离子缝隙里其实相当脆弱。
这几样最容易被漏掉 · 垫片：缠绕垫的内环、外环材质，金属包覆垫的包覆层。默认按管道等级采购，很容易和仪表件不一致。 · 螺栓螺母：B7 和 B8M 电位差着一大截，混装很常见。 · 取压短节、根部阀、冷凝弯、五阀组：这条链上任何一环换材质，都等于在中间插了个电极。 · 导压管卡套：管子 316L、卡套镀锌，典型的小阳极隐患。 |
· · ·
03
能拆的接口：把电路断开
法兰、螺纹这类可拆接口，思路最简单——电流走不通，电池就不成立。
▍绝缘法兰套件是三件套，不是一片垫子
· 绝缘垫片：G10 环氧玻璃布或 PTFE，隔开两个法兰面。
· 绝缘套管：套在每根螺栓上。这一件最容易被现场省掉，一省就前功尽弃——螺栓把两边直接短接了。
· 绝缘垫圈 + 金属压垫：装在螺母一侧，把绝缘和受力分开。
装完要测：兆欧表打法兰两侧，大于 1 MΩ 才算合格（NACE SP0286 对管道绝缘接头有相应要求）。这一步理论上该进交工资料，实际上十有八九没做。
▍几个常见的想当然
× 这些不算绝缘 · 螺纹缠 PTFE 生料带：为了拧紧，牙尖必然咬穿，电路照通。 · 刷防腐漆：漆膜有针孔，反而做出小面积裸露点，比不刷还危险。 · 只装绝缘垫片不装螺栓套管：等于白装。 | ○ 这些才有效 · 完整三件套 + 绝缘电阻测试记录。 · 整体绝缘接头（工厂预制，没有现场装配风险）。 · 远传膜片 + 隔离液：仪表根本不碰介质。 · PTFE / PFA 衬里短节作过渡。 |
还有一种情况要留神：管道带阴极保护时，仪表接口的绝缘会把保护电流截断，仪表那一侧可能就没保护了；反过来不绝缘，保护电流又会从仪表壳体漏出去。这种管线上的接口，要么整体纳入保护回路，要么绝缘接头配独立牺牲阳极，二选一，不能含糊。
· · ·
04
焊死的接口：碳钢焊不锈钢
温度计管嘴、取压短节、套管座，大多要焊在管道上。母材是碳钢、仪表件是不锈钢，就进入了异种钢焊接。API RP 571 把它单列为 4.2.12 条 DMW 开裂。

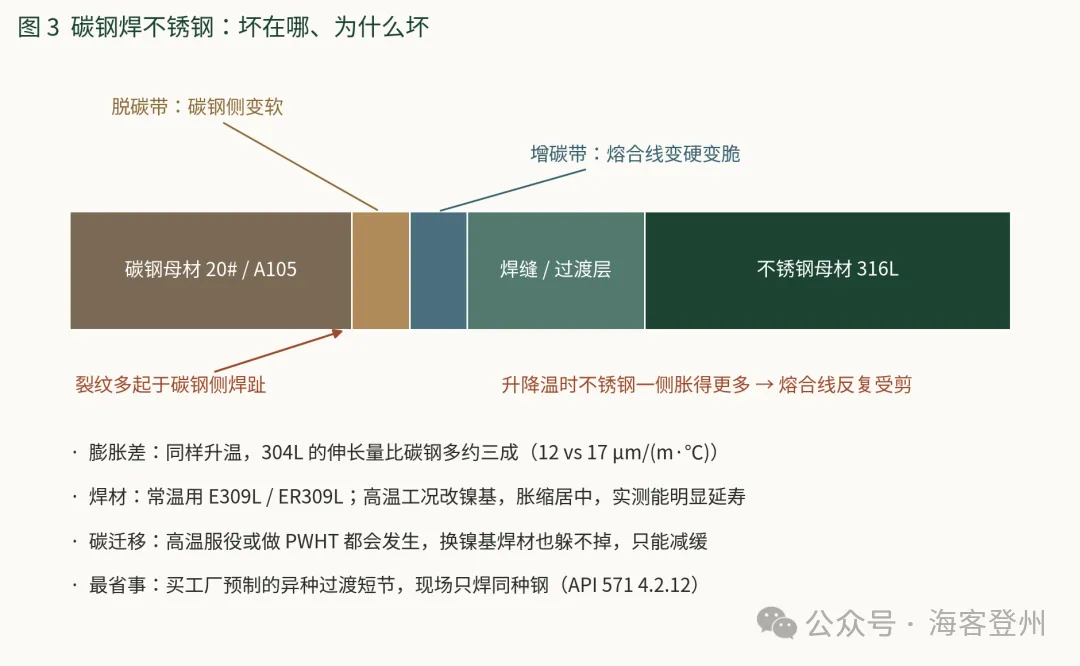

图 3 碳钢焊不锈钢：坏在哪、为什么坏
▍现场要盯的三件事
· 焊材别用错。不能拿 E308L 或碳钢焊条直接对接，常温工况用 E309L / ER309L。高温工况要换镍基——镍基的热胀系数正好卡在碳钢和不锈钢中间，能明显降低界面热应力，电厂的实践证明这一招能大幅延长接头寿命。反过来，用奥氏体不锈钢焊材还会加大碳钢侧焊趾的应力集中。
· 碳会跑。焊后碳从碳钢一侧往熔合线扩散，碳钢侧留下变软的脱碳带，熔合线上留下变硬变脆的增碳带。要注意的是，高温服役或做 PWHT 都会促成这件事，换镍基焊材也躲不掉，只能减缓。所以在湿硫化氢这类充氢环境里，这条硬区特别危险。
· 热胀不一样。同样升温，304L 的伸长量比碳钢多约三成。频繁开停车或带伴热的管线，熔合线就是反复被剪的地方，裂纹一般起在碳钢侧的焊趾。
现场最省事的其实是第四条：直接买工厂预制的异种过渡短节，把异种焊留给有资质、有热处理炉的地方，现场只焊同种钢。多花的采购费一般比一次返工便宜。
▍套管换材质，一定要重算频率
热电偶套管有个容易被忽略的连锁反应：换材质不只是换耐蚀等级，密度和弹性模量跟着变，套管的固有频率也就变了。
套管换材质不重算，等于换了根不知道能撑多久的悬臂梁
按 ASME PTC 19.3 TW 的要求，套管在介质中的固有频率必须避开卡门涡街频率。同样长度，316L 换成钛，密度掉了将近一半，频率明显上移；换成哈氏 C-276，模量和密度都变，同样要重新校核。再加上异种焊接头本身就是应力集中点，套管断在根部焊缝是很常见的失效。
口诀：材质、长度、根径、插入深度，只要变了一项，就重出一份 TW 计算书，别沿用旧的。
· · ·
05
选材避坑速查
下面只列现场最容易踩的几条。选材时先扫「必须避开」那一列，再谈耐蚀等级。
材质 | 好在哪 | 必须避开 |
316 / 316L | 通用、好买、价格可控 | 含氯又超过约 60 ℃：应力腐蚀开裂（API 571 4.5.1）；密封面缝隙里的点蚀 |
双相 2205 | 强度高，抗氯离子开裂强于 316L | 长期高于约 300 ℃ 会脆化（API 571 4.2.5）；焊接热输入窗口窄，现场焊风险大 |
钛 / TA2 | 海水、次氯酸钠、湿氯气极佳 | 干氯气会剧烈燃烧；无水甲醇会开裂；发烟硝酸 |
蒙乃尔 400 | 氢氟酸、海水的首选之一 | 严禁用于纯氧或富氧管线；遇硝酸等氧化性酸腐蚀很快 |
哈氏 C-276 | 还原性、氧化性酸都能扛 | 贵、货期长；焊接要严控层间温度，现场补焊质量难保证 |
碳钢 / 20# | 便宜、好焊、和管道同材 | 湿含硫、含氯、含氧介质；小面积裸露处极易变成电偶阳极 |
再补一条硬约束：装置只要含硫化氢，接液件必须满足 NACE MR0175 / ISO 15156 的硬度限值。这一条看的是开裂不是腐蚀速率，不能拿「反正腐蚀慢」来商量。
· · ·
06
六步判定和三张清单
把前面的东西压成一条现场能走的路。

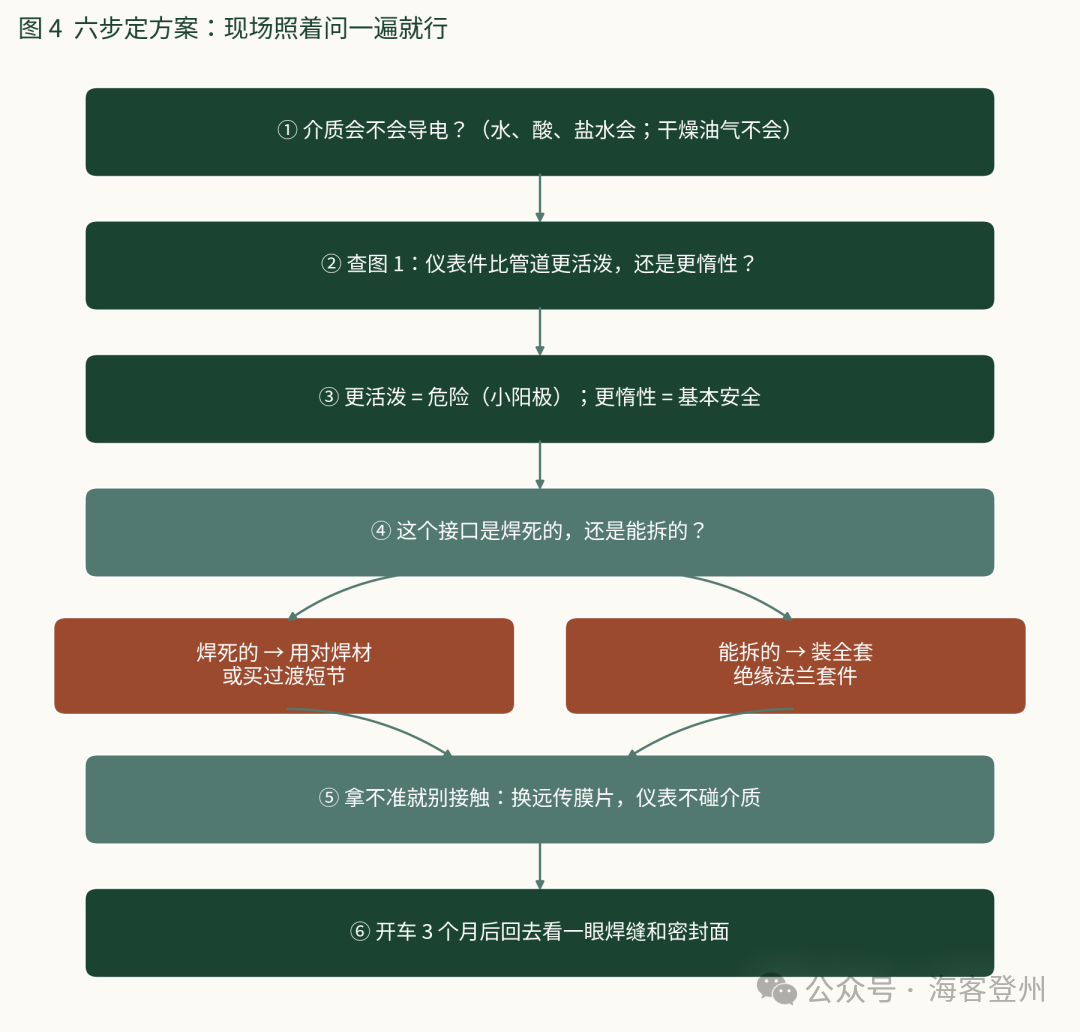

图 4 六步定方案：现场照着问一遍就行
▍三个阶段该做什么
设计 / 采购 · 数据表上写全接液件材质，包括垫片内外环、螺栓、卡套，不能只写「316L」三个字。 · 凡是异种焊接口，提前要供货方提供覆盖该组合的 WPS / PQR。 · 套管材质一定，同步索要 ASME PTC 19.3 TW 计算书。 · 带阴极保护的管线，在流程图上标出仪表接口是绝缘还是导通。 |
施工 / 安装 · 不锈钢件和碳钢件分区存放、分区打磨，工具不混用，防铁污染——这是不锈钢早期点蚀最常见的来源。 · 焊后按要求酸洗钝化，把钝化膜恢复回来，光打磨不算。 · 绝缘法兰装完必须测绝缘电阻并留记录，大于 1 MΩ 合格。 · 核对实物钢印和材质证书，尤其是短节、垫片这些小件。 |
投用 / 运行 · 开车 3 个月后安排一次定点测厚和外观检查，重点看接口下游三倍管径范围、以及焊缝根部。 · 拆检时留意膜片、密封面、螺纹根部有没有点蚀坑和缝隙痕迹。 · 绝缘接头列入定期检测，绝缘失效是无声的。 · 同一种接口坏过两次，就别再换材质了，回头查面积比和缝隙。 |
先问谁是阳极，再问用什么材料
材质表能告诉你某种合金在某种介质里腐蚀多快，但告诉不了你它被螺栓压在另一种金属旁边、泡在带缝隙的密封面里会怎样。现场判断的顺序永远是：先看电路通不通，再看面积比，最后才轮到翻材质表。
· · ·
你遇到过哪种异材质接口的失效？
膜片穿孔、套管断根，还是绝缘法兰失效？欢迎在评论区说说你的处置办法，我会挑典型的在后面的文章里展开。
