压阻、电容、谐振：三种压力变送器，差的不只是精度

同样标着 0.075%，为什么有的三个月就跑偏，有的两年不用碰

同一层甲板，相隔不到二十米，两台差压变送器。

一台从投用第三个月开始，零点每隔几周就往上爬一点。工艺员盯着 DCS 上那条缓慢抬头的液位曲线，一个月里给仪表班打了四次电话。班长带着手操器和标准压力源来回跑，每次调完都正常，过几周又回来。

另一台装上去两年多，除了年度停车时按规程做过一次检定，没人动过。检定结果：零点偏移小于允许误差的四分之一。

两台的铭牌上，精度都写着 ±0.075%。同一个厂的工艺介质，同一根引压管，同一个安装支架。

区别在膜片后面那颗芯片——它把压力翻译成电信号的方式，从根上就不一样。

·  ·  ·

01

三条不同的物理路径，从压力到电信号

压力变送器的外观趋同得厉害：法兰、隔离膜片、表壳、LCD、HART 通信。差异被封在最里面那颗敏感元件（sensor cell）里，而正是这颗芯片决定了它十年后的样子。

▍压阻式：让硅片感觉到「疼」

在一片单晶硅膜片上，用扩散或离子注入的工艺做出四个电阻，接成惠斯通电桥。压力使膜片弯曲，膜片上的应变改变了这四个电阻的阻值——电桥失衡，输出一个毫伏级的电压。

硅之所以适合干这个，是因为它的压阻效应异常强烈。金属应变片的应变系数（gauge factor）大约是 2，而扩散硅可以做到 100 以上。同样的形变量，硅给出的电信号大了将近两个数量级。这让传感器可以做得很小、很灵敏，成本也压得下来。

代价是：硅的压阻系数本身强烈依赖温度，量级在每摄氏度千分之几。所以压阻式变送器的实际表现，很大程度上不取决于芯片本身，而取决于厂家的温度补偿电路做得有多细、标定过了多少个温度点。补偿是拟合，拟合就有残差，残差就是现场看到的温漂。

▍电容式：测量一条比头发丝还窄的缝

两侧的隔离膜片承受高低压，通过填充硅油把压力传到中间那片可动膜片上。膜片两边各有一个固定电极，构成一对差动电容。膜片被压得偏向一侧，一个电容变大、另一个变小，电容差与压差成正比。

这里的关键是位移量极小——满量程下中心膜片的位移通常只有几十微米甚至更少。膜片始终工作在弹性变形曲线最平直的那一小段上，几乎不产生迟滞和蠕变。这是电容式长期稳定性明显优于压阻式的物理原因。

差动结构还带来一个附加好处：温度引起的介电常数变化、腔体膨胀，对两个电容的影响方向相同，做差之后被抵消掉相当一部分。

弱点也来自那罐硅油。油会热胀冷缩，低温下变稠，这既是温漂的来源，也让响应时间在寒冷工况下变长。一旦隔离膜片被腐蚀或撞破，油一漏，整台表就只能整体更换。

▍单晶硅谐振式：听硅梁的「音高」

这是三者中最反直觉的一种。它不测电阻，也不测电容，它测频率。

在单晶硅膜片上用微机械加工做出两个 H 型谐振梁，密封在真空腔中，靠磁场和激励电流让它们持续以固有频率振动——本质上就是两根被拨响的琴弦。压力使膜片变形，位于中心的那根梁被拉伸（张力增大，频率升高），位于边缘的那根梁被压缩（频率降低）。变送器输出的不是某一根梁的频率，而是两根梁的频率之差。

这个「取差值」的动作解决了两个大麻烦。温度变化让整个芯片一起膨胀，两根梁的频率同向偏移，相减抵消；静压升高让膜片整体受压，同样是共模量，同样被抵消。困扰前两种技术的两大误差源，在这里被结构本身消掉了大半。

还有一层优势常被忽略：频率是准数字量。压阻式和电容式都必须经过 A/D 转换才能进入数字世界，而 A/D 的零点漂移、增益漂移本身就是长期稳定性的一部分。谐振式直接数脉冲，这一环整个跳过了。

加上单晶硅本身是近乎理想的弹性体——没有晶界、没有位错滑移，理论上不产生塑性蠕变——它的长期稳定性指标能做到其他两者做不到的水平。

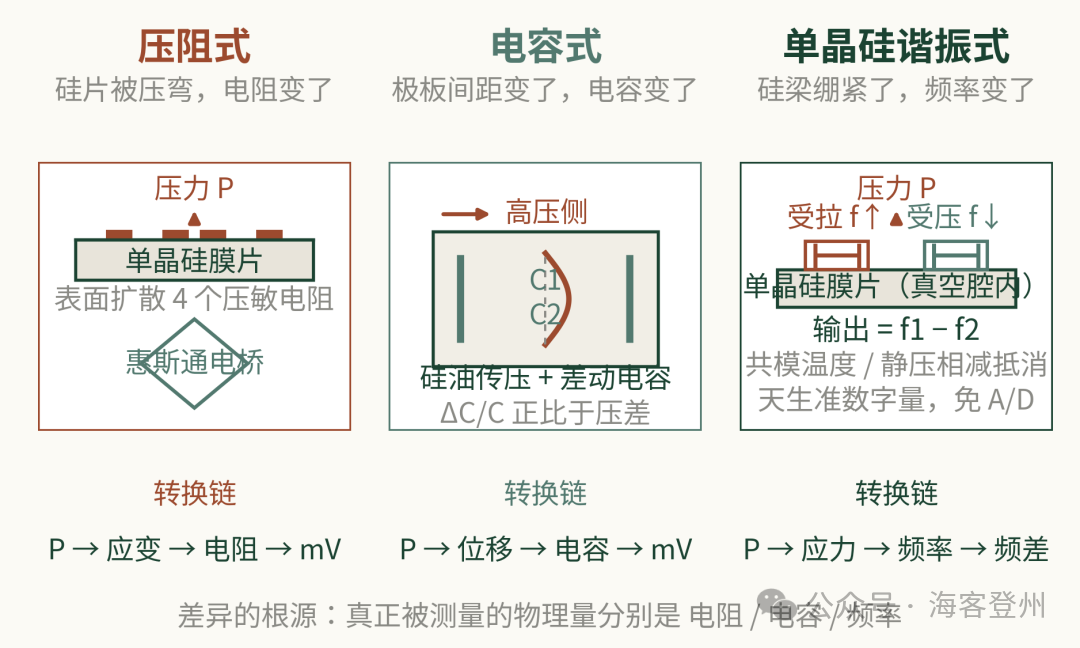

图 1　三种敏感元件把压力翻译成电信号的不同路径

精度是出厂那天的照片，稳定性才是十年后的体检报告。

02

选型时盯着精度看，是抓错了重点

数据手册第一页最醒目的那个数字是「参考精度」（reference accuracy）。它的定义前提是：参比条件下，20 ℃ 左右恒温，大气静压，量程比 1:1，刚刚标定完。

这个条件在现场从来不成立。

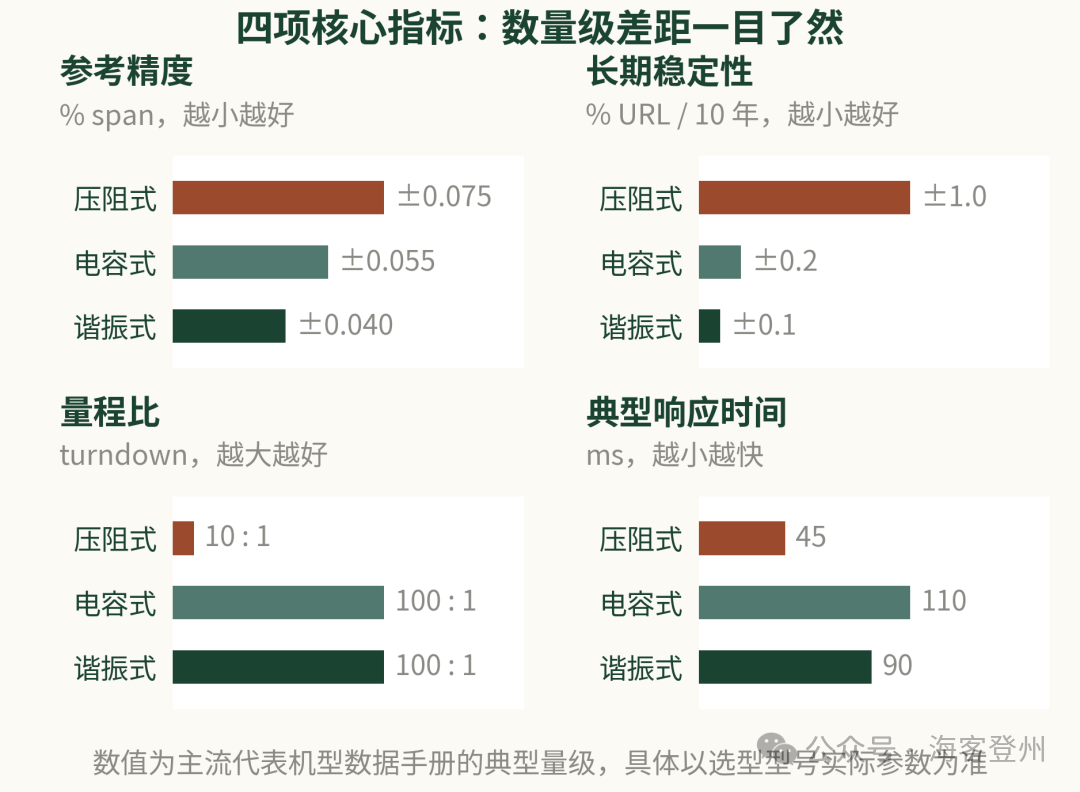

看图 2 的第一格：三种技术的参考精度分别是 ±0.075%、±0.055%、±0.040%，差距不到一倍。但看第二格——十年长期稳定性，差距拉到了十倍。

图 2　四项核心指标对比（典型量级，具体以选型型号数据手册为准）

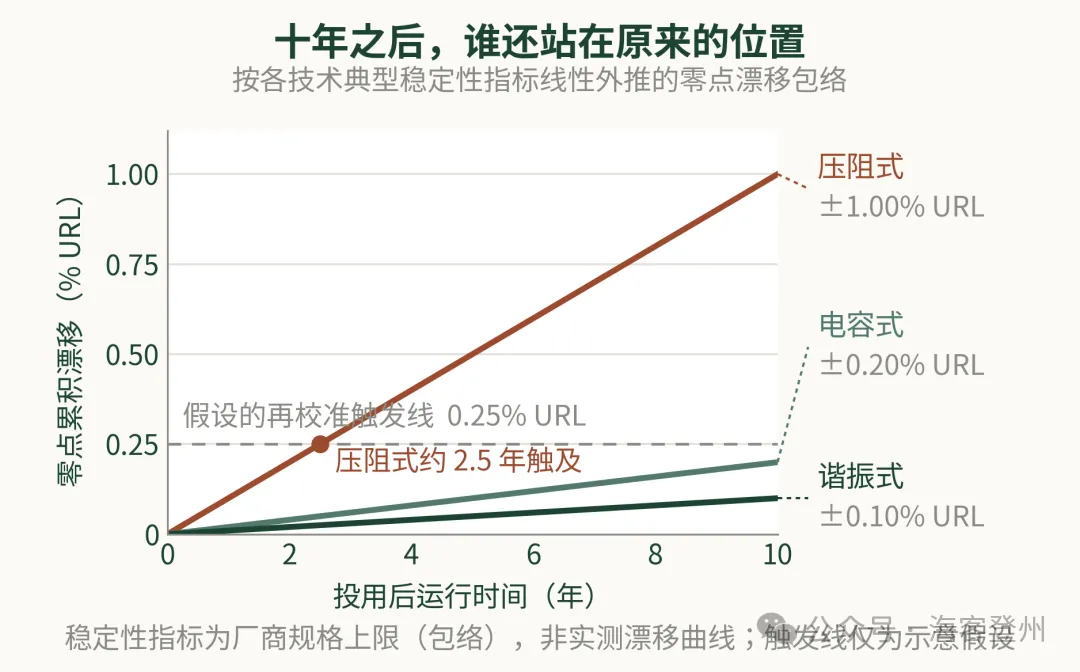

把稳定性画成时间轴（图 3），感受会更直接。

图 3　按各技术典型稳定性规格线性外推的十年零点漂移包络

假设某个回路允许的零点偏移是 0.25% URL——这个数字在液位、流量测量里并不苛刻。压阻式大约两年半就会触及这条线，也就是说它的检定周期天然被压在一年到两年；电容式和谐振式在整个十年周期内都留有余量。

一台表的价差可能是三千块，但十年里多出来的六到八次检定、每次的停车协调、手操器人工、以及期间工艺员对数据的不信任——这笔账要算在同一张表上。

便宜的变送器并不便宜，它只是把成本挪到了检定周期里。

03

静压和温度，才是现场误差的真正来源

差压变送器有一个容易被新人忽略的参数：静压影响。

测一个 20 kPa 的差压，如果管道工作压力是 10 MPa，那么两侧隔离膜片各自承受着 10 MPa 的绝对压力，而你要在这个背景上分辨出 20 kPa 的差值——信噪比大约是 1:500。静压会把整个测量腔体撑变形，隔离膜片的刚度也随之改变，这些都直接表现为零点偏移。

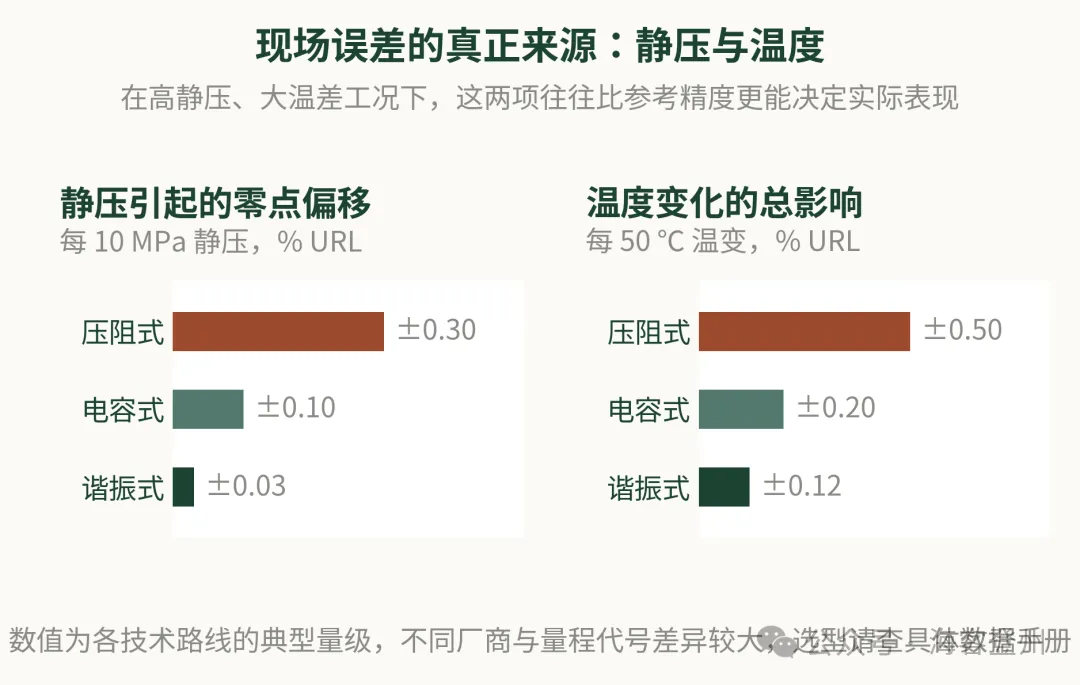

这正是谐振式的主场。既然静压对两根谐振梁是共模作用，做差之后自然抵消，它的静压影响指标能比压阻式好一个数量级——图 4 左半部分的差距就来自这里。

图 4　静压影响与环境温度影响对比（典型量级）

温度那一格同理。北方冬季室外仪表箱、海上平台的日夜温差、蒸汽伴热失效后的骤降——现场的温度从来不是数据手册里那个 20 ℃。

一个实用的判断方法：把手册里的「参考精度」和「静压影响 + 温度影响」加起来，算出你实际工况下的总不确定度。很多时候你会发现，参考精度那一项只占总误差的两三成，剩下七八成来自工况影响项。

压阻式的电阻在感受温度，

谐振式的频差在忽略温度。

04

读数据手册时，别踩这四个坑

▍坑一：%span 与 %URL 混着看

精度用「% span」（占实际标定量程的百分比）表述，稳定性却常用「% URL」（占量程上限的百分比）。当你把一台 URL 为 250 kPa 的表标定到 10 kPa 使用时，量程比是 25:1，那么 ±0.1% URL 折算到你的实际量程上就是 ±2.5% span——放大了 25 倍。小量程应用里，量程比是隐形的误差放大器。

▍坑二：把「参考精度」当成「总性能」

不少厂家同时给出 reference accuracy 和 total performance（或 total probable error）。后者已经把温度影响、静压影响、稳定性按方和根合成进去了，才是接近现场真实表现的那个数。两个厂家的表如果一个报参考精度、一个报总性能，直接比大小是没有意义的。

▍坑三：稳定性的时间基数不统一

「±0.1% URL / 年」和「±0.1% URL / 10 年」看上去只差几个字，实际差十倍。个别厂家还会附加限定条件，比如仅在某个温度区间、某个量程比范围内有效。这些小字往往写在表格下方的脚注里。

▍坑四：忽略过压、振动与响应时间

压阻式膜片薄、灵敏度高，同时也意味着单向超压的耐受能力相对有限，开表前忘了开平衡阀，芯片可能当场就废了。电容式的充油腔体在强振动环境下（比如往复式压缩机附近）容易产生附加的惯性误差。谐振式的振动敏感性最低，但它的激励结构对强磁场环境需要留意。

响应时间上则反过来：压阻式因为无油或少油、膜片小，通常最快；电容式受硅油黏度限制最慢，低温下更慢。快速联锁回路里，这个几十毫秒的差别是要认真核算的。

·  ·  ·

05

三张技术名片，三张场景处方

先把关键参数收拢成三张名片。

接下来是三张处方。

最后提醒一句：这三条技术路线并没有绝对的高下。把谐振式装到一个常压水箱液位上，多花的钱不会变成任何看得见的收益；把压阻式装到 SIS 回路的高静压差压点上，省下的钱迟早会以非计划停车的形式还回去。

选型的本质，是把工况的严酷程度和技术的抗扰能力对上号。

·  ·  ·

写在最后

你手上那批表，是哪一种敏感元件？有没有遇到过「怎么调都调不住」的零点漂移？欢迎在评论区说说你的工况和型号，我们挑典型的做一期案例拆解。

▽ 参考资料（8 项）

[1] Emerson / Rosemount. Rosemount 3051 Pressure Transmitter, Product Data Sheet.

[2] Yokogawa. EJA-E Series & EJX-A Series Differential Pressure Transmitters, General Specifications.

[3] ABB. 266 Series Pressure Transmitters, Data Sheet.

[4] IEC 60770-1, Transmitters for use in industrial-process control systems — Part 1: Methods for performance evaluation.

[5] IEC 61298-2, Process measurement and control devices — General methods and procedures for evaluating performance — Part 2: Tests under reference conditions.

[6] JJG 882—2019《压力变送器》检定规程.

[7] K. E. Petersen. Silicon as a Mechanical Material. Proceedings of the IEEE, 1982, 70(5).

[8] IEC 61511, Functional safety — Safety instrumented systems for the process industry sector.

文中性能数值为各技术路线主流机型的典型量级，用于说明差异方向与数量级，不代表任何具体型号的承诺指标。实际选型请以厂商正式数据手册及现场工况核算为准。
