压缩空气站报警与停机分界

依据《压缩空气站设计规范》GB 50029-2014  附录E~附录H

排气温度高的报警响起来，值班员盯着屏幕，机器还在转；过了十几秒，机组自己停了。中间这十几秒不是延时整定的偶然，四个附录的表尾注把它写死了。

01  分界线就在表尾那一句注

附录E到附录H每张表的表尾都有同一句注：报警装置参数异常时应报警，报警参数值仍继续越限时应自动停机。这句话把报警和联锁串成了一条时序——先报警给人处理的机会，人没处理住、参数继续恶化，才轮到自动保护动作。

离心机那张表的注1多了几个字：应自动紧急放空或停机。多出来的正是本文第四节要说的喘振。

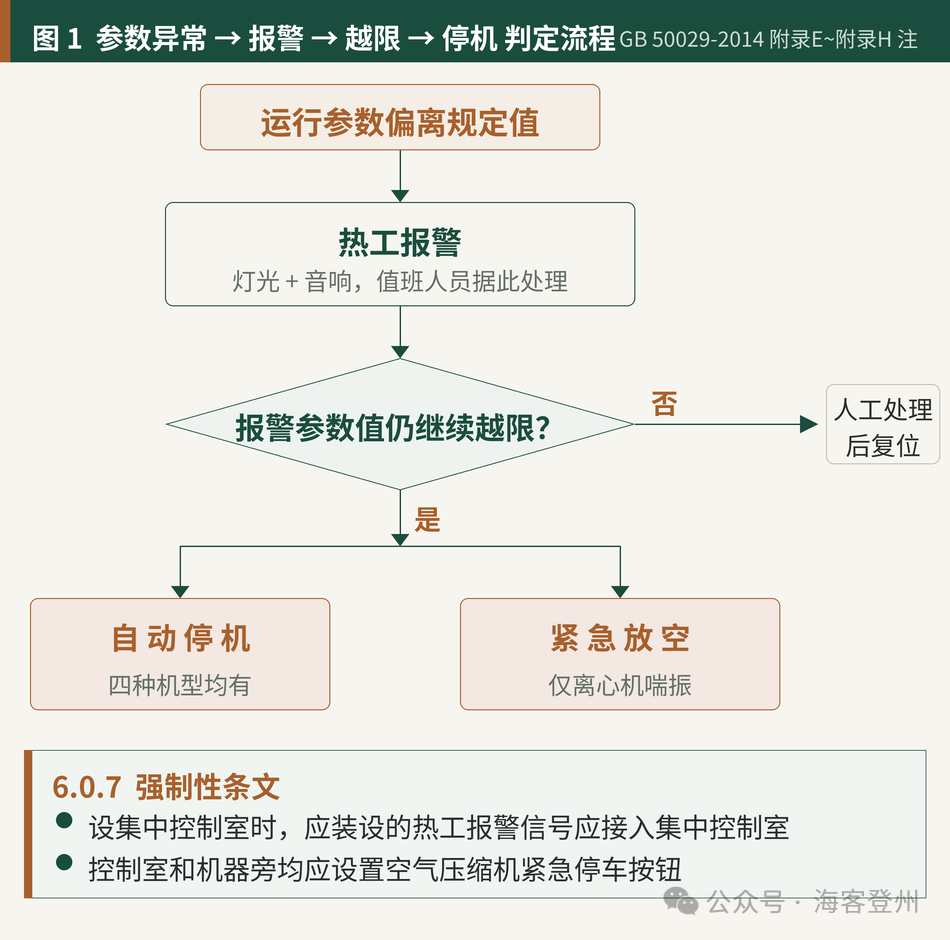

图1  参数异常→报警→越限→停机的判定流程

02  会走到停机的异常

四种机型的自动保护项加起来不多，指向的却是同一类后果：机器本身要坏。往复式和螺杆式共有的四项是排气温度高、润滑油压低、冷却水断流或压力低、转速高；隔膜机多一项膜片破裂，螺杆机多一项机组电流高。

离心机的停机项集中在油和轴上——润滑油冷却器出油温度高、机组润滑油压力低、轴振动大、轴位移大。这几项各自对应一条失效路径，共同点是留给人的反应时间已经不够。

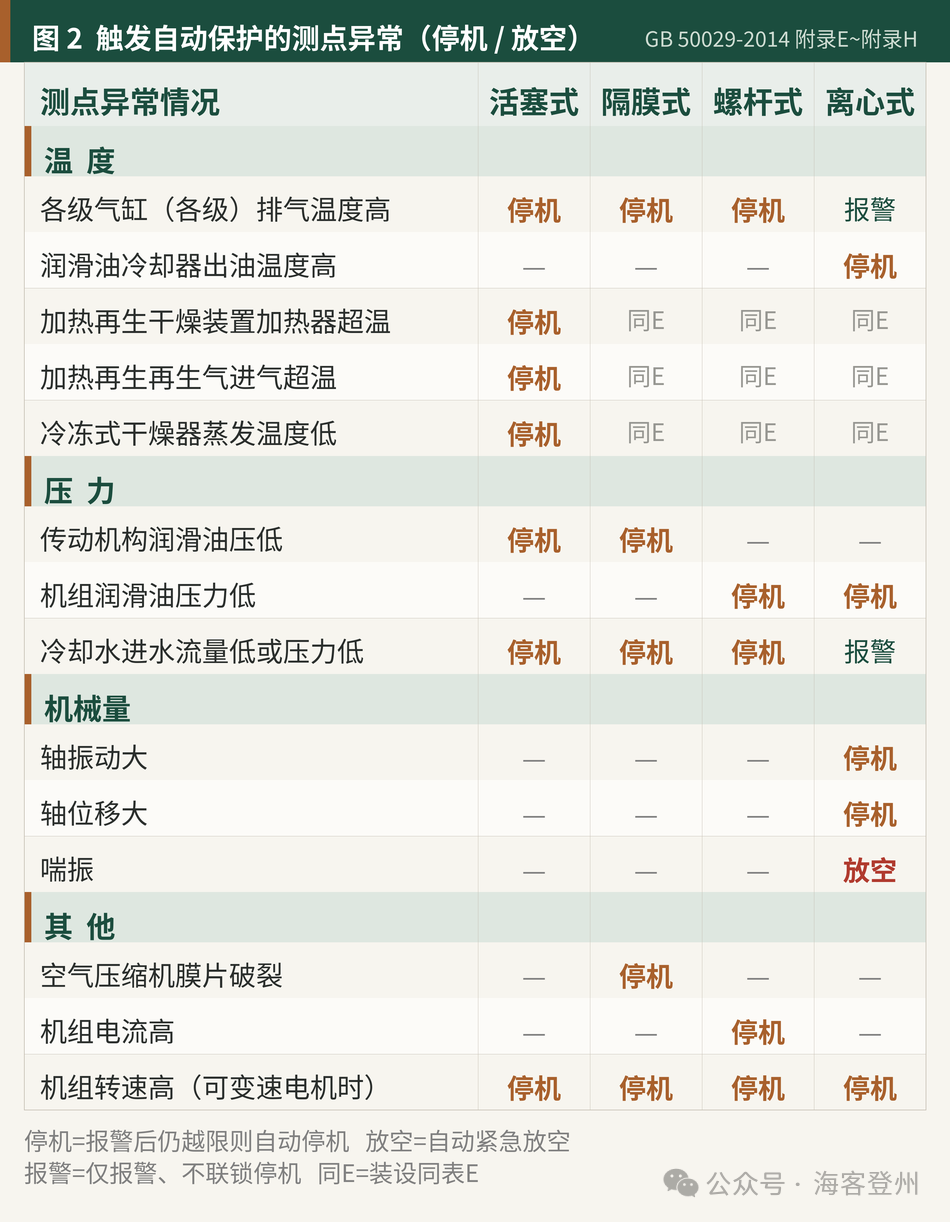

图2  触发自动保护的测点异常

一个容易搞反的地方：

各级气缸排气温度高，在活塞、隔膜、螺杆三种机型中都是报警后自动停机；

而离心机的各段排气温度高，附录H中自动保护栏为「—」，只报警不停机。

活塞机附录E里还有三项与干燥装置相关的停机——加热再生吸附式干燥装置加热器超温、再生气进气超温、冷冻式干燥器蒸发温度低。另外三个附录都注明空气干燥净化装置的报警与自动停机装置装设同表E，查表时不要在自己那张表里找。

03  只报警、不动机器的异常

剩下的绝大多数测点只报警。把它们放在一起看，逻辑是清楚的：供气总管压力低、给水总管压力高、各类过滤器和油气分离器压差大——这些反映的是工况偏离或元件该维护了，机器本身还是好的。这时候停机，扩大的是事故而不是控制事故。

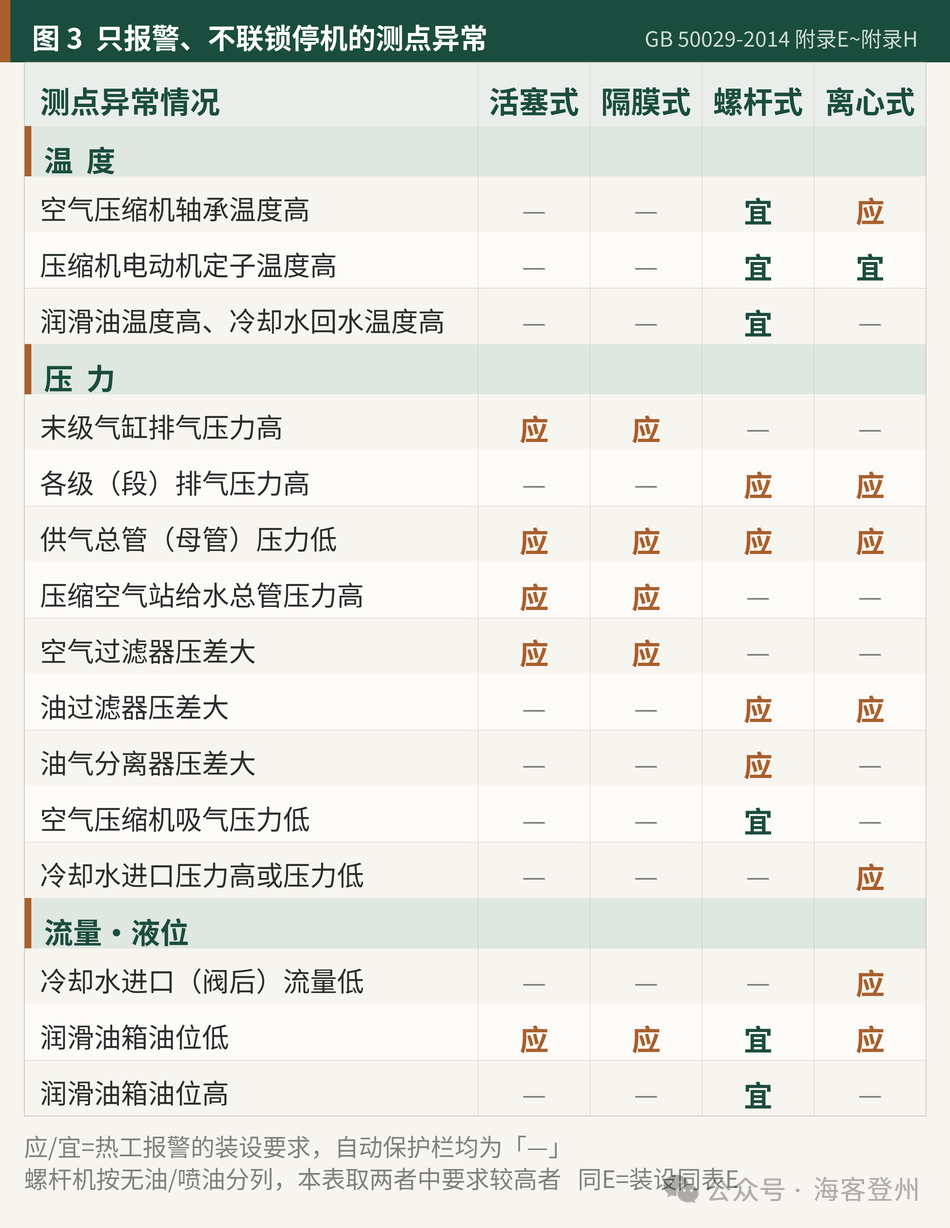

图3  只报警、不联锁停机的测点异常

螺杆机的「宜」档几乎都落在这一类里，无油与喷油两栏还有差别：吸气压力低只在无油螺杆栏为宜，油气分离器压差大只在喷油螺杆栏为应。此外机组控制电源故障四种机型均应报警，干燥装置程序控制器故障在附录E中为宜报警，两项都不联锁。

04  离心机的第三种结局

附录H的机械量一栏里，轴振动大和轴位移大都是自动停机，喘振却不是——它的自动保护动作是紧急放空。这是四个附录中唯一不以切断机器收场的保护。

原因在喘振本身：流量减到临界值以下才会发生，那么把流量拉回临界值以上，工况就恢复了。3.0.15条为此规定，离心机与止回阀之间必须设置放空管，放空管上应装设防喘振调节阀和消声器，属强制性条文；6.0.9条要求的三套控制系统中，机组防喘振控制系统正是驱动这个阀的。

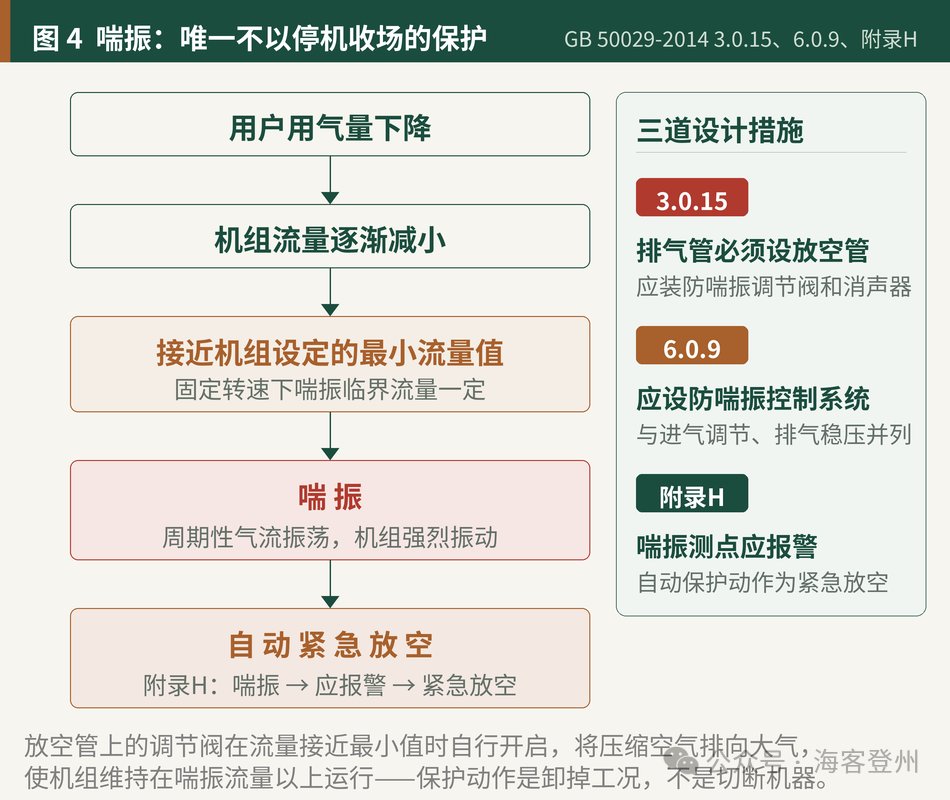

图4  喘振的处理链条与三道设计措施

05  报警送到哪，急停按在哪

6.0.7条是强制性条文，两句话都得落实：设有集中控制室时，附录中应装设的热工报警信号应接入集中控制室；控制室和机器旁均应设置空气压缩机紧急停车按钮。前一句决定报警在哪儿看得见，后一句决定人在哪儿都能停得下——自动保护之外还留了一条手动通路。

06  小结

做联锁表时，先把附录里自动保护栏非空的行挑出来，那是硬要求；剩下的行默认只进报警窗，不要凭经验补联锁。判断某项该不该升级为停机，标准是参数继续恶化时机器会不会损坏，而不是这个参数看起来有多危险。

离心机要单独过一遍：它的排气温度不停机、喘振不停机而放空，这两条与其余三种机型的直觉相反，也是投用后最容易被现场自行改动的地方。
