一个字的修订：露点仪从「宜」变成了「应」

依据《压缩空气站设计规范》GB 50029-2014  6.0.12、3.0.19

6.0.12条只有一句话：压缩空气站对供气的湿度等级有严格要求时，应配备露点仪。上一版这里用的是「宜」，本次修订的理由写在条文说明里——露点仪已开始普遍使用。用词一变，这块表就从选配变成了必配。

01  两种配置方式

条文说明把露点仪的配置分成手动和在线分析检测两种。前者在工艺方面已留有接口，工人可定期取样检测成品气湿度等级，方法简单可靠；后者采用在线露点仪检测成品湿度等级。设计时按工艺要求选用。

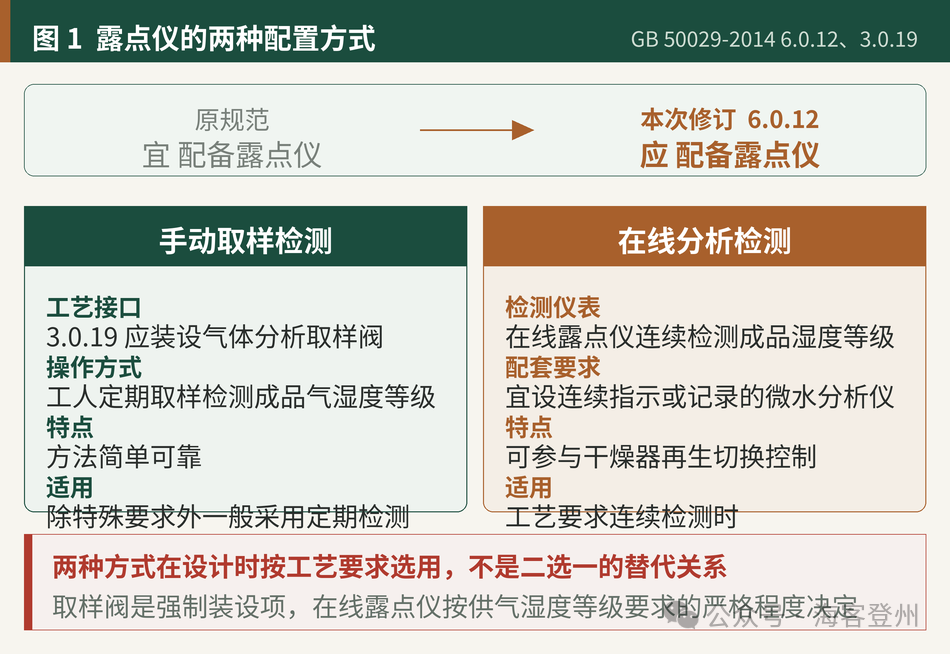

图1  露点仪的两种配置方式

手动那条路的接口不是随便留的。3.0.19条规定，装有压缩空气干燥装置和过滤装置的系统应装设气体分析取样阀；其条文说明进一步写明，除特殊要求外一般均采用定期检测，故应设置分析取样阀以便取样检测；若要求连续检测，则宜设置连续指示或记录的微水分析仪或露点测定仪。两条条文对得很整齐——取样阀是硬性的，在线仪表随检测方式走。

02  露点参与控制之后

在线方式真正的价值不在于省人力。条文说明写道：在空气干燥装置上配备露点控制仪并参与程度控制器的实时控制，能根据露点自动调整干燥器工作和再生的交替时间，减少再生气的损耗，达到节能效果，并避免因管理不善或操作不当而使供气质量不符合工艺使用的要求。

定时切换是按固定周期倒塔，不管出口露点余量还有多少，再生气照旧消耗。露点切换则是让实测值决定什么时候倒——露点离限值还远就把工作时间拉长，再生占比自然下来。

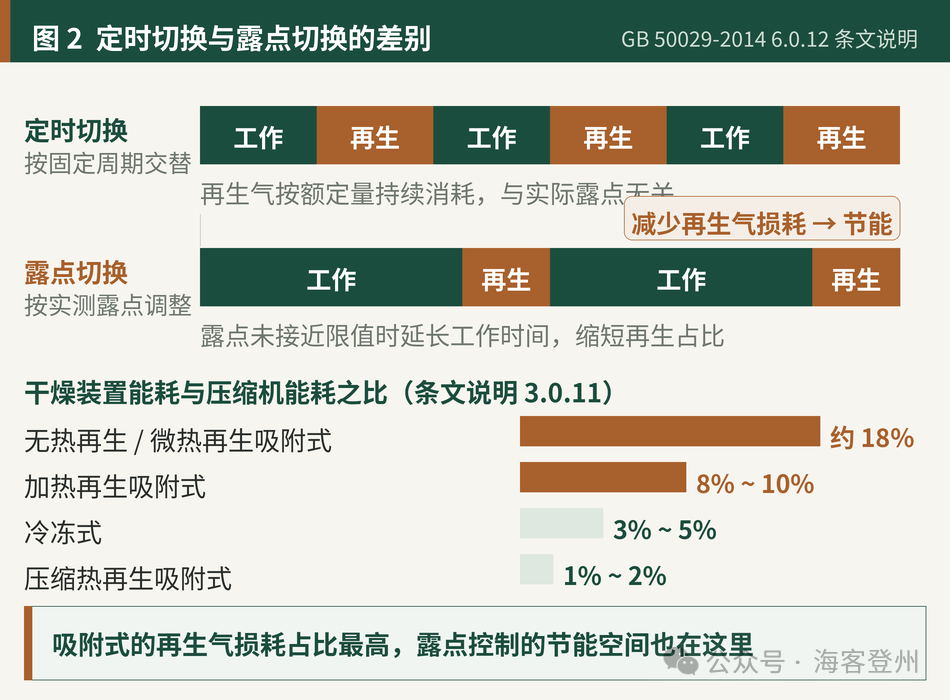

图2  定时切换与露点切换的差别

这笔账能算多大，取决于用的是哪种干燥装置。按3.0.11条条文说明给出的比例，再生气损耗集中在吸附式那一档，露点控制的节能空间也就在这一档最明显。

03  小结

判断要不要上在线露点仪，先看工艺对湿度等级的要求严不严——这是6.0.12的触发条件；再看干燥装置型式，吸附式尤其是无热再生的，露点参与切换控制这笔投入回收得快。至于取样阀，不在这个判断范围内，装干燥和过滤装置就得有。

—— 海客登州 · 依据 GB 50029-2014 整理 ——
