锅炉总燃料跳闸（MFT）：16 条触发条件全景

依据 SH/T 3183—2017《石油化工动力中心自动化系统设计规范》

动力中心的锅炉一旦出现全炉膛灭火、风机全跳这类危险工况，最后一道保护就是 MFT。按 SH/T 3183—2017 第 3.1.8 条，MFT（Master Fuel Trip，总燃料跳闸）由人工操作或保护信号自动动作，快速切断进入锅炉的所有燃料，包括到炉膛、点火器、风道燃烧器等的燃料。注意"所有"二字：点火油枪也在切断范围内，目的是杜绝炉膛内任何形式的燃料积存与爆燃。

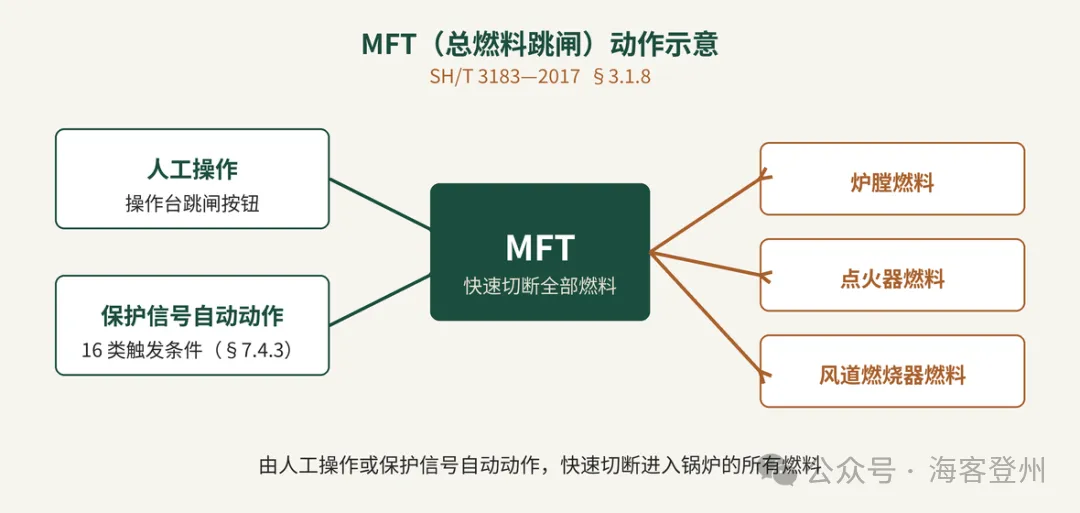

图 1  MFT 动作示意

一、通用触发条件

第 7.4.3 条 d) 规定了运行中的锅炉应发出 MFT 指令的情形，前 15 条为通用条件，按信号来源可归为六类：人工与系统、炉膛安全、汽包水位、风烟系统、燃料中断、机组与再热器。

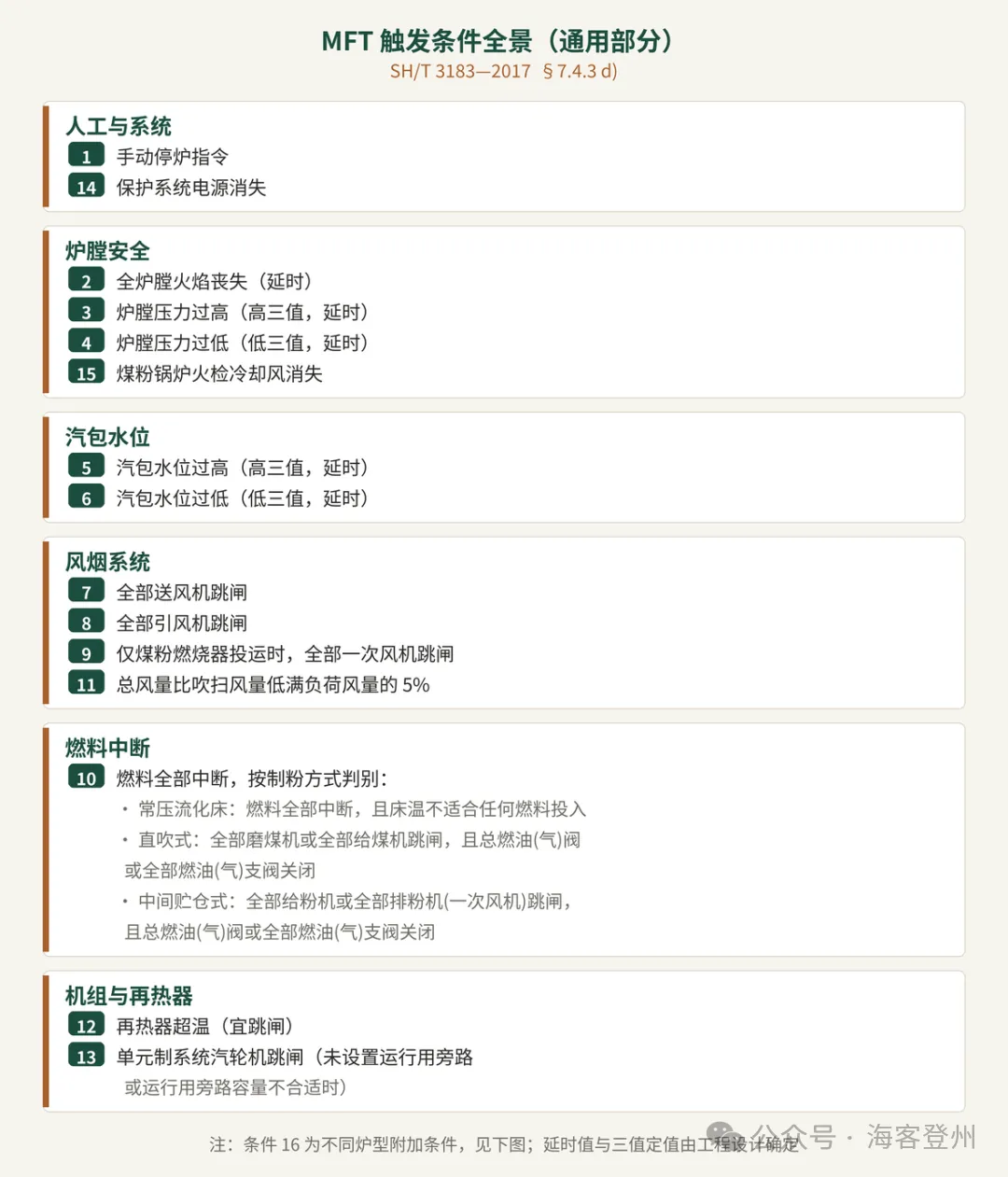

图 2  MFT 通用触发条件（§7.4.3）

几处容易忽略的细节：炉膛压力、汽包水位取"三值"并带延时，防止单点扰动误跳；一次风机全跳只在仅煤粉燃烧器投运时才触发 MFT，若油枪仍在运行则不满足条件；总风量低的判据是"比吹扫风量低满负荷风量的 5%"，这条对应炉膛通风能力的下限；燃料全部中断的判别与制粉方式绑定，直吹式看磨煤机与给煤机，中间贮仓式看给粉机与排粉机，并且都要求总燃油（气）阀或全部支阀关闭才成立。

二、不同炉型的附加条件

第 16 条针对炉型补充：强制循环锅炉盯炉水循环泵，常压循环流化床盯床温与流化风，直流锅炉盯给水。锅炉制造厂提供的其他保护项目也应纳入。

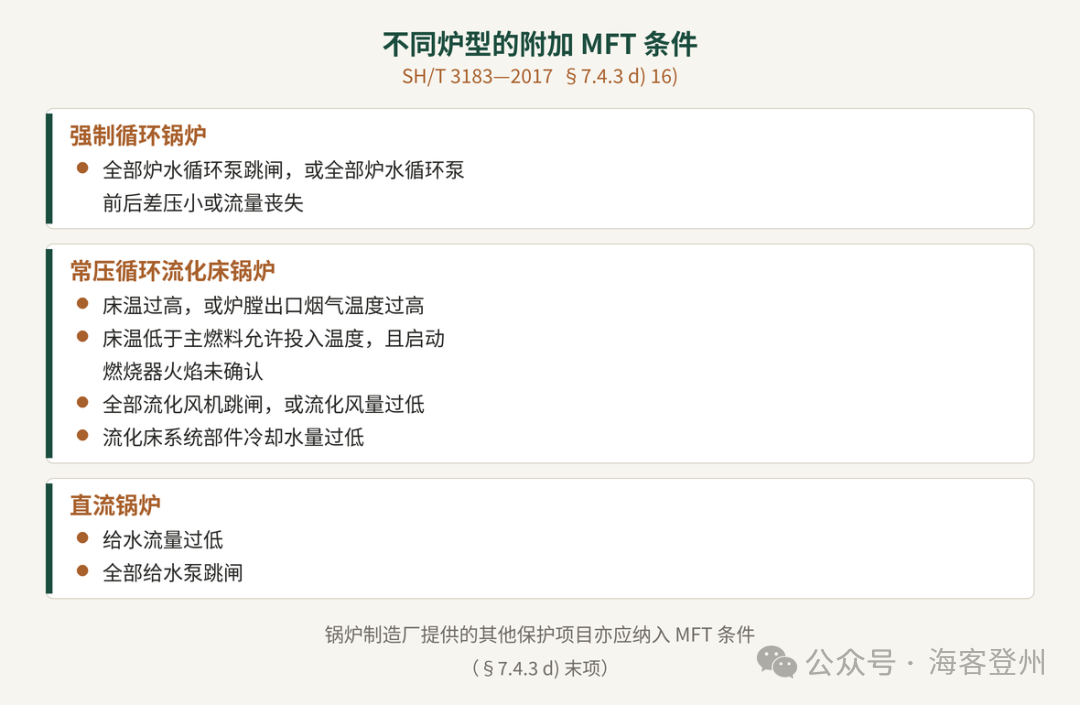

图 3  炉型附加 MFT 条件（§7.4.3）

三、配套设计要求

MFT 条件列全只是第一步，第 7.4.1 条对保护回路本身有三点要求：锅炉、汽轮机跳闸保护系统的逻辑控制器应独立冗余设置；操作台上的总燃料跳闸、停止汽轮机等跳闸按钮应直接接至停炉、停机的驱动回路，不经控制器逻辑绕行；停炉、停机保护动作原因应设事件顺序记录（SOE），便于事后追溯首出信号。条文说明还补充：现场及控制台、屏上的紧急停机停炉按钮均应有防误操作安全罩。

小结

做动力中心 SIS 或 FSSS 逻辑设计时，可以把 §7.4.3 当核对清单用：先按六类信号源过一遍通用条件，再按炉型补附加条件，最后叠加制造厂条款。逻辑组态阶段重点核对三件事——三值表决与延时的取值、燃料中断判别与本项目制粉方式是否对应、硬跳闸按钮是否旁路了控制器直达驱动回路。

参考：SH/T 3183—2017 §3.1.8、§7.4.1、§7.4.3
