露点计算工具使用教程

海客登州 · 石化仪表与过程控制工具集

计算依据：Buck (1996) · GB/T 22634-2008（ISO 18453:2004, MOD）· ASTM D 1142 体系（附录E）

一、认识露点

1.1 三个“露点”不是一回事

现场说“露点”，至少可能指三件事。本工具用三个标签页分开处理，先分清楚再往下用：

另外提一句：天然气还有一个“烃露点”（重烃开始冷凝的温度），跟水露点是两回事。烃露点请用工具集里的“多组分闪蒸”工具，本页底部有直达入口。

1.2 露点与霜点：贯穿本工具的一条暗线

0°C 以下，水汽既可以凝成过冷水滴，也可以直接凝华成霜。同样的含水量，冰面饱和压比水面低，所以霜点总是高于过冷水露点，−20°C 附近能差 2°C 以上。

这不是学术细节：多数镜面式露点仪在 0°C 以下镜面上结的是冰，报出来的是霜点；而一些老图表（比如 Bukacek 体系）沿用的是过冷水口径。两个仪表、两种方法给出的数对不上，多半是口径问题而不是谁坏了。

二、三个标签页，什么时候用哪个

常见流程：拿到露点仪读数先想清楚它是常压值还是压力值、霜点还是露点，再选标签页。搞不清口径，算得再准也没用。

三、参数怎么填

3.1 湿空气露点

输出除了露点，还有温度露点差、水汽分压和绝对湿度。露点低于 0°C 时会同时给出霜点。

3.2 压力露点换算

3.3 天然气水露点

参比条件为什么重要？

同一股气，60 mg/m³（参比 20°C）和 60 mg/m³（参比 0°C）不是同一个含水量，差约 7%。GB/T 22634 正文规定参比 20°C，但标准附录 A 的算例用的是 0°C，一些在线分析仪也按 0°C 标定。填数前先看清楚化验单或仪表铭牌上的参比条件。

组成填不全怎么办？

只填知道的组分即可，工具自动归一化。组成超出标准表 2 的范围（比如 CO₂ 超 30%）会给黄色提示，但不拦着算——提示的意思是关联式在这个组成下没有被实验确认过，结果自己掂量。

范围规则

四、三个算例

算例一：仪表柜会不会结露

工况：夏季控制室外仪表柜，环境 25°C、相对湿度 60%。柜内有引压管，介质温度较低。

操作：切到“湿空气露点”页，填 25 和 60，点计算。

结论：引压管表面若低于 16.7°C（比如走低温介质），管壁必然凝水，接线端子附近要做好隔离或伴热。

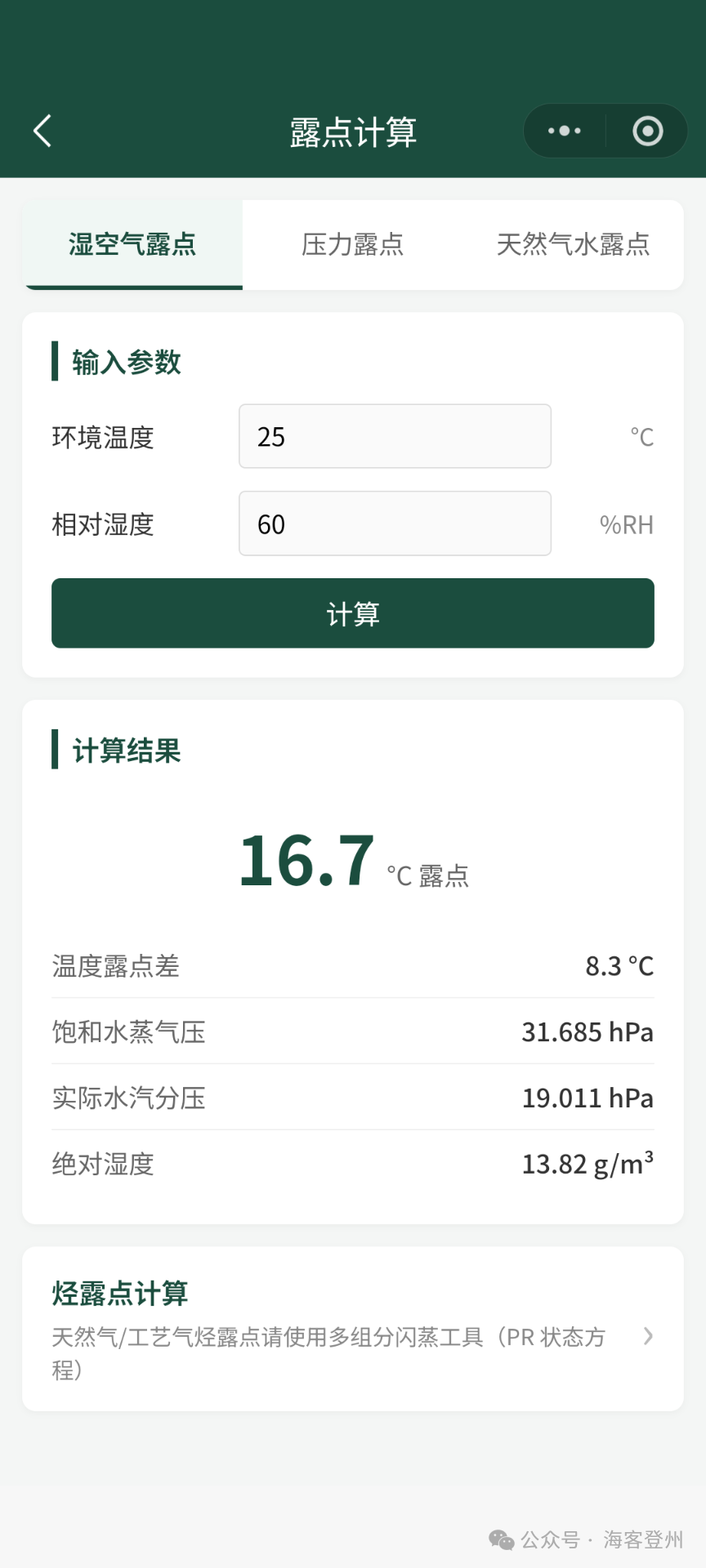

图 4-1　湿空气露点算例结果

算例二：干燥机验收，−40°C 到底达标没有

工况：仪表空气管网 0.7 MPa(g)。技术协议要求“压力露点 ≤ −40°C”，厂家报告写“露点 −40°C”。

操作：切到“压力露点”页，方向选“常压 → 压力”，露点填 −40，表压填 700，点计算。

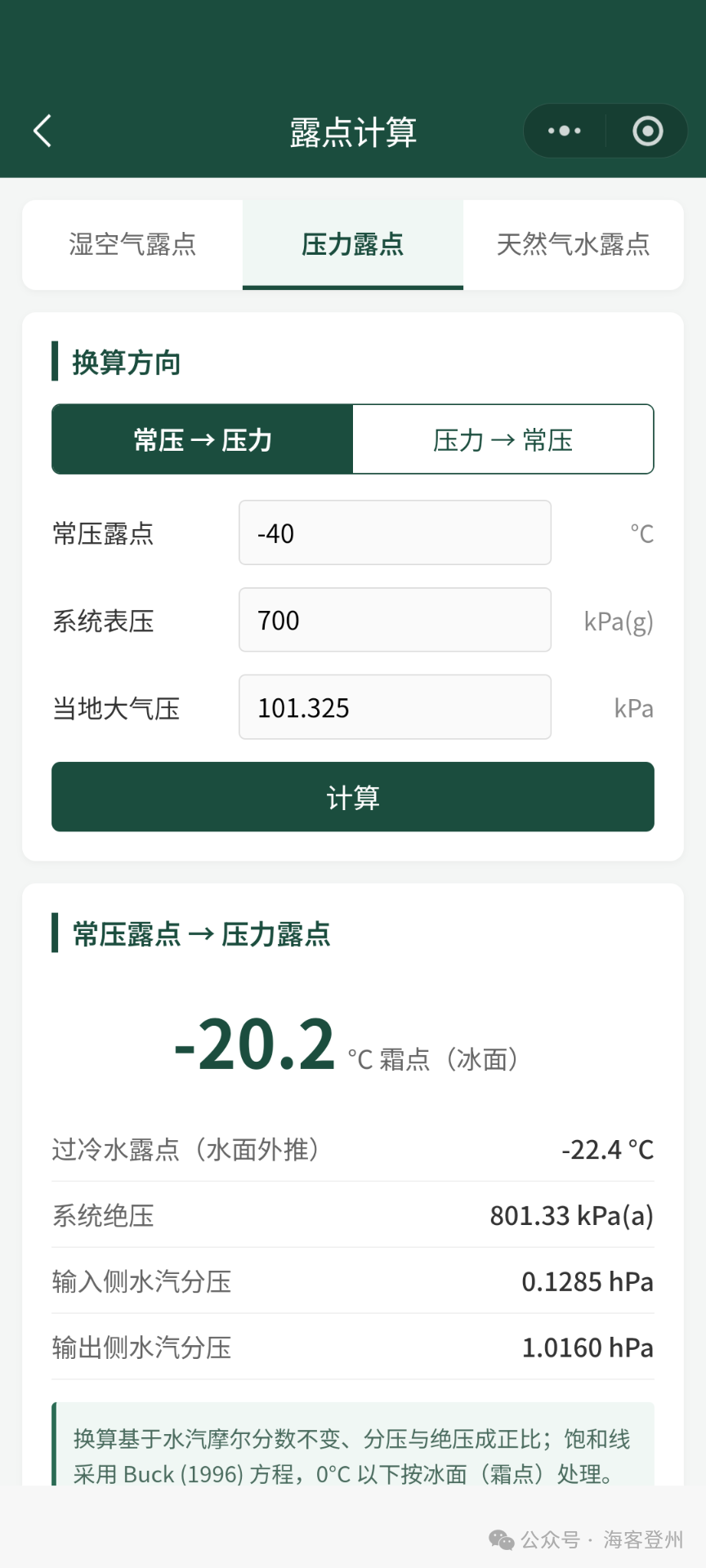

图 4-2　压力露点换算算例结果

算例三：天然气水露点（标准附录 A 原题）

工况：干气组成甲烷 90%、乙烷 8%、丙烷 2%，管压 5 MPa(a)，在线水分仪读数 60 mg/m³（参比 0°C）。

操作：切到“天然气水露点”页，方向选“水含量 → 露点”，压力填 5，水含量填 60，参比条件切到 0°C，组成填 90 / 8 / 2，点计算。

结论：冬季埋地管段温度若低于 −6.7°C（考虑不确定度按 −4.7°C 留裕量），管内就会析出游离水，进一步降温还有生成水合物的风险，需要评估脱水深度或注醇。

五、常见问题

GERG 和 Bukacek 差了 3~5°C，是不是算错了？

不是。除了 Bukacek 本身是快速估算法之外，更主要的原因在 1.2 节讲过：0°C 以下 GERG 用冰面数据、Bukacek 沿用过冷水口径，两者存在系统性差异，低露点段最明显。脱水装置设计和贸易交接一律以 GERG 值为准，它才是标准正文的规范方法。

为什么结果里显示“不确定度未知”？

说明压力或露点落在了扩展工作范围（0.1~30 MPa、−50~+40°C）。标准允许在这个区间应用关联式，但没有给不确定度数据。结果仍可参考，只是精度没有承诺。

气里带甲醇、乙二醇，能用这个工具吗？

不能按露点口径用。标准附录 B 明确：气流中存在甲醇、乙二醇或液态烃时，“水露点”这个概念本身失去合理的物理意义（污染物会改变水气平衡）。这种场合建议直接用水含量 mg/m³ 作为控制指标。

要算烃露点怎么办？

页面最底部有“烃露点计算”入口，点击直达多组分闪蒸工具，用 PR 状态方程按实际组成计算。
