汽轮机启机曲线与转速控制 SH/T 3199—2018
启机曲线、转速控制与抽汽解耦｜SH/T 3199—2018
压缩机组的汽轮机不能一脚油门冲到工作转速。从盘车状态到带负荷运行，中间要暖机、要避开临界转速、要在合适的点做超速试验。SH/T 3199—2018 的条文说明 3.1.11 给了一条典型启机曲线，§6.10 则规定了转速控制这一路要守的规矩。
一、启机曲线：六个方式设定
条文说明 3.1.11 把一台蒸汽汽轮机驱动的大型离心式压缩机的典型启机过程分成 6 个步骤，用「方式设定」（sequence mode）编号：
0 停机（Turbine Tripped） 1 准备启动（Standby） 2 暖机（Warmup） 3 升速（Governor Control） 4 正常操作（Run） 5 超速测试（Overspeed Trip Test）
准备启动阶段完成透平跳闸解除、主汽阀置位、透平冲转等前提确认。进入暖机后由暖机定时器控制在设定转速停留一段时间，让机体均匀受热——曲线上那两级平台就是暖机定时器 1、2 分别把转速托在第一、第二暖机转速上。定时到点后转入升速，由调速器（Governor）接管，沿目标转速给定值往上爬。

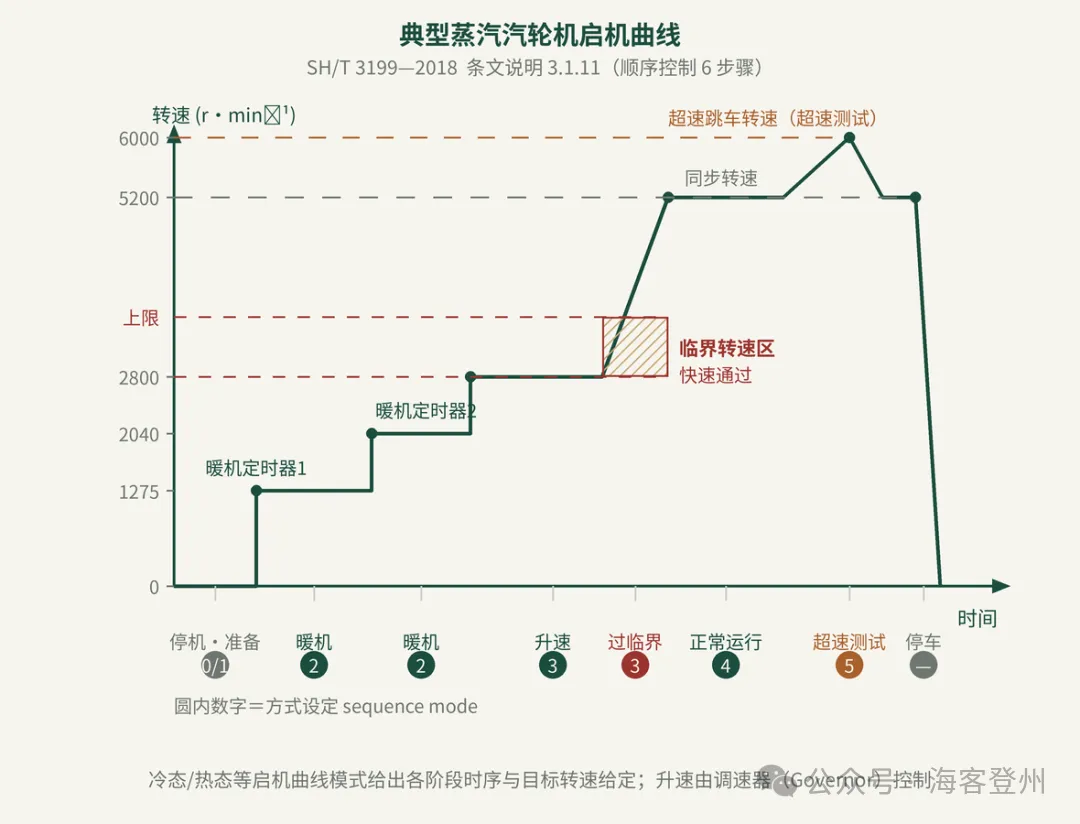

图 1 典型蒸汽汽轮机启机曲线（条文说明 3.1.11）
启机曲线一般分为冷态/热态等多种模式，给出各阶段之间的时序和目标转速给定（§3.1.11）。冷机和热机的暖机时长、升速斜率不同，靠不同的启机曲线模式区分。
二、升速路上最危险的一段：临界转速
转子有若干阶临界转速，转速接近时会共振。§6.10.3 的做法是：程序可设置多个临界转速区域，无论启停机或正常控制过程都要避免机组工作在临界转速区内；启机过程中汽轮机应以预先设置的较快速率快速通过临界区。曲线上那段陡升的阴影带，就是「不停留、冲过去」。
万一冲不过去呢？如果由于蒸汽系统原因，调节汽阀全开后转速仍然停留在临界转速区内，超过一定时间限制，则 CCS 应自动关闭调节汽阀降低转速（§6.10.3）——退回去，而不是硬耗在共振区。
三、转速控制的四道关口
转速控制模块（§6.10）在汽轮机启停、超速试验和带负荷运行下，以转速设定值为目标做调节；它同时也是性能控制的副调节回路（§3.1.9）。这一路要守四件事：

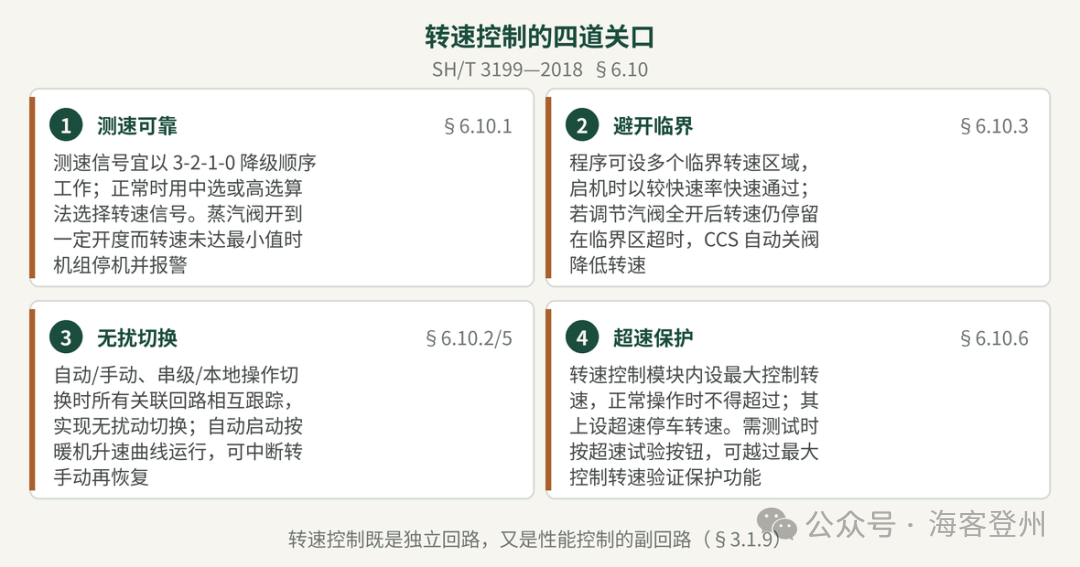

图 2 §6.10 转速控制四要点
测速的可靠性尤其关键。§6.10.1 要求测速信号宜以 3-2-1-0 降级顺序工作：正常用中选或高选算法从多路信号里挑，坏一路降一档，直到 0；当蒸汽阀已经开到一定开度而转速还没达到设定的最小值时，说明测速或机械出了问题，机组停机并报警。CCS 可直接连接磁阻式无源或无二次放大器的转速探头，脉冲分辨率为 1ms，采用 16 位数字处理，测量精度达到 0.01%。
四、超速保护与测试
转速控制模块内应设置最大控制转速，正常操作时汽轮机转速不得超过它；在最大控制转速之上设超速停车转速（§6.10.6）。需要验证超速保护是否有效时，按超速试验按钮，可允许越过最大控制转速——这就是启机曲线末端冲到 6000 那个尖峰的来历，方式设定 5。
超速保护本身不依赖 CCS：§4.9 要求驱动汽轮机设置独立的、具有 SIL3 认证的三取二（2oo3）专用电子超速保护器，并在 CCS 转速控制回路中另设汽轮机转速上限。一道在 CCS 里软限，一道在 CCS 外硬跳，两道独立。
五、续篇：抽汽控制与解耦
抽汽式汽轮机在驱动压缩机的同时对外供汽，转速和抽汽这两件事互相拽。§6.11.1 描述了这个耦合：常规抽汽控制通过转速控制器调节入口蒸汽阀，同时通过抽汽控制器调节抽汽阀。负荷变化会让转速器去调蒸汽量，蒸汽入口流量一变，抽汽量跟着变；而抽汽量变化又改变汽轮机功率、进而影响转速。为解决互相干扰，抽汽调速解耦模块协调控制负荷与抽汽量，使两者互不干扰。
特殊抽汽算法（§6.11.2）宜用双阀或三阀解耦模块，分别用于单抽和双抽式汽轮机。解耦模块使用蒸汽轮机的机械性能图预测阀门动作关系。在没有达到机械控制之前，所有阀门应同时动作，同时满足抽汽和速度的要求。
关键在「一旦达到机械控制状态」之后：阀门行程到头了，速度和抽汽不可能再同时满足，优先级低的参数（通常是抽汽）作出牺牲，以首先满足优先级高的回路。优先级由高到低是固定的。

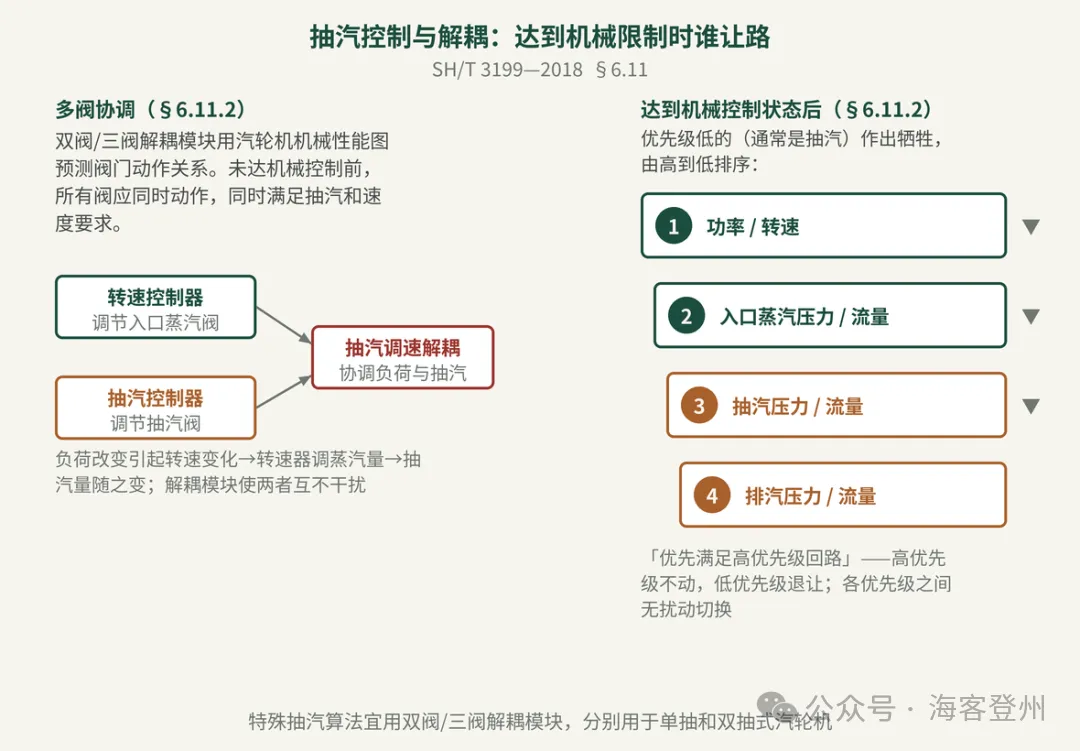

图 3 抽汽解耦与达到机械限制时的牺牲优先级（§6.11.2）
小结
从盘车到满速这条线，控制系统的角色是把一串「不能同时满足」的约束按顺序摆平：暖机要慢、过临界要快、升速由调速器接管、超速有软硬两道限；到了抽汽机组，速度和抽汽在阀门行程见底时还得排出高低。规范给的不是某个参数值，而是一套让路的次序——谁先谁后、什么时候退回、什么时候牺牲，每一步都有明确的方式设定和条文对应。
本文依据 SH/T 3199—2018 正文及条文说明编写，条文号以原文为准。
