限流孔板计算工具使用教程
海客登州 · 石化仪表与过程控制工具集
计算依据：ISO 5167-2 · Idelchik 4th ed. · ASME VIII-1 UG-34 · ASME II-D
一、认识限流孔板
1.1 它和"计量孔板"不是一回事
工具箱里已经有一个"节流装置计算"（GB/T 2624），也算孔板。两者外形相似，用途却相反，先分清楚再往下看：
对比项 | 节流装置（计量孔板） | 限流孔板 RO |
目的 | 测流量：靠差压反推流量，要测得准 | 限流量：主动制造压降，把流量卡住 |
压降 | 越小越好，是"副作用" | 越大越好，是"正事" |
典型压比 | ΔP/P₁ 一般不超过 0.25 | 常达 0.5 以上，气体经常直接阻塞 |
适用标准 | GB/T 2624 / ISO 5167 | Crane TP-410 / Idelchik 体系 |
本工具 | 用"节流装置计算" | 用本工具 |
为什么不能拿计量孔板的公式硬算限流孔板？
ISO 5167 的膨胀系数 ε 公式，只在压降不大（ΔP/P₁ ≤ 0.25 左右）时有效。
限流孔板的工况恰恰相反——压降大到气体会进入"阻塞流"（喉部达声速，流量再也不随下游压力变化）。
这时候 ISO 5167 的公式直接失效。本工具会自动判别流态并切换到临界流公式，这是它区别于普通孔板计算器的核心。

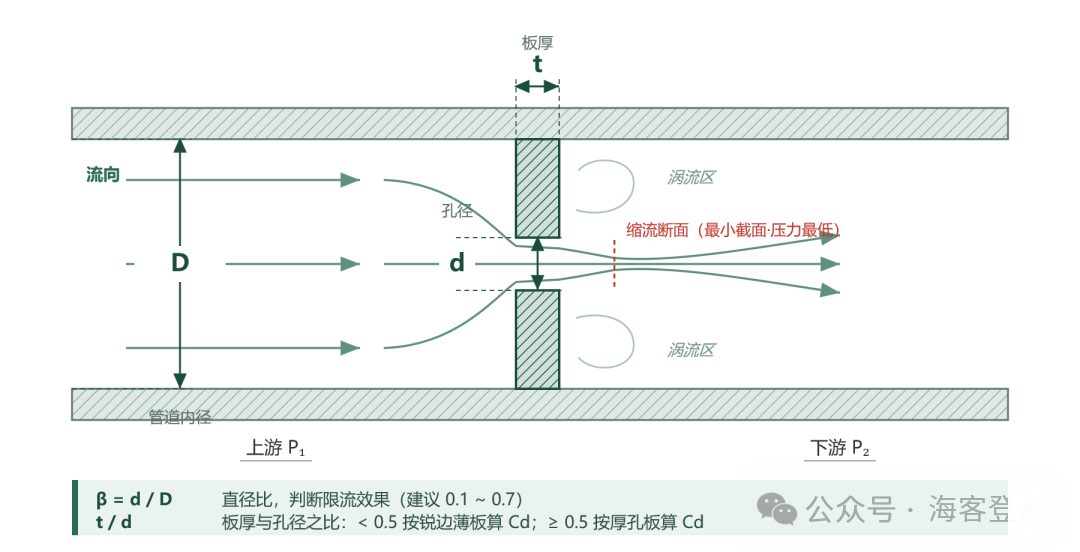

1.2 三个关键尺寸
符号 | 含义 | 为什么重要 |
D | 管道内径（不是公称直径 DN！） | DN50 的管子实际内径可能是 52.5mm，填错直接算错 |
d | 孔板中间那个孔的直径 | 工具要算的核心结果 |
t | 孔板本身的厚度 | 决定流体是"穿过一个刃口"还是"流过一小段管"，Cd 因此不同 |
β | d 除以 D，叫直径比 | 判断限流效果好不好的关键指标 |
t/d 这个比值，是本工具的一条暗线
t/d < 0.5：孔很"薄"，流体一穿而过 —— 按锐边薄板算，流量系数 Cd 约 0.60~0.61。
t/d ≥ 0.5：孔很"厚"，流体在孔里贴壁重新附着 —— 按厚孔板算，Cd 会升到 0.68~0.86。
同样的孔径，Cd 差这么多，流量能差 40%。所以板厚不是随便填的。
二、四个标签页，什么时候用哪个
标签页 | 什么场景用 | 一句话判断 |
液体 | 水、油、溶剂等不可压缩介质 | 介质是液体 → 就用它 |
气体 | 空气、氮气、天然气等，单块孔板 | 介质是气体，且压降不算特别大 |
蒸汽 | 饱和/过热蒸汽 | 介质是蒸汽，密度直接查蒸汽表 |
多级 | 气体压降太大，一块板扛不住 | 气体标签页提示"阻塞流"→ 转到这里 |
常见流程是：先用"气体"标签页试算一块板 → 如果结果提示阻塞流或马赫数过高 → 换"多级"标签页让工具帮你分级。
三、参数怎么填
3.1 通用参数
字段 | 单位 | 从哪来 |
管道内径 D | mm | 查管子规格表，用实际内径。DN50 Sch40 = 52.5mm，别填 50 |
上游压力 P1 | MPa（表压） | 工艺条件，孔板前的压力 |
下游压力 P2 | MPa（表压） | 孔板后要求达到的压力 |
温度 T | °C | 操作温度。它有两个用途：查物性、查孔板材质的许用应力 |
质量流量 | kg/h | 要限制到的目标流量 |
孔板材质 | 下拉选 | 碳钢/304/304L/316/316L，用于算推荐板厚 |
3.2 物性参数：点一下自动填
ρ（密度）、μ（黏度）、k（等熵指数）、Z（压缩因子）这几个，手查很麻烦。工具接了在线物性库：
•先把温度 T 和上游压力 P1 填好（物性按这个工况查）
•在"流体"行选流体（下拉里有水、空气、氮气、甲烷等常用项；也可手输任意 CoolProp 英文名）
•点"在线获取"，物性自动填进表单，下方灰字会标注来源工况
断网怎么办？
所有物性字段都是可编辑的。查询失败会弹窗说明原因，表单不受影响，手输即可继续算。
现场很多介质是混合物、工艺气，本来就不在物性库里，手输是常态，不是降级方案。
几个容易卡壳的参数
参数 | 典型值 | 说明 |
k（等熵指数） | 空气/氮气 1.40 甲烷 1.31 饱和蒸汽 ≈1.135 过热蒸汽 ≈1.30 | 决定临界压比，是判别阻塞流的关键。 在线查询回填的 k 是用 Cp/Cv 算的近似值 |
Z（压缩因子） | 低压气体 ≈1.0 高压需实查 | 压力高时（比如 4MPa 以上）别想当然填 1.0 |
μ（黏度） | 水 ≈0.89 mPa·s 空气 ≈0.018 mPa·s | 液体必填（Cd 按雷诺数修正要用）。 气体可留空，高雷诺数下影响极小 |
Pv（蒸气压） | 选填 | 液体页专用。填了它 + P1，工具会帮你判闪蒸和气蚀 |
3.3 板厚：默认让工具算
"自动推荐板厚"开关默认打开，工具会按 ASME VIII-1 UG-34 的强度公式算出最小板厚，圆整到标准规格（3/4/5/6/8/10/12/14/16/20/25 mm），再用这个厚度回头判断 t/d，必要时自动切换到厚孔板的 Cd。
整个过程是迭代的：孔径 → 板厚 → t/d → 修正 Cd → 重算孔径，直到收敛。你不用管。
什么时候关掉它？厂家图纸已经定死板厚、或者要复核别人的设计时——关掉开关，手动填入实际板厚即可。
四、三个算例
算例一：液体求孔径
工况：DN50（内径 52.5mm）管道输水，25°C，要把流量限制在 20 m³/h，允许压降 150 kPa。孔板用 316。
操作：
•切到"液体"页，模式选"求孔径"
•填：D=52.5，Q=20，ΔP=150，T=25
•流体选"水 Water"，填上 P1（比如 0.5），点"在线获取"→ ρ、μ、Pv 自动填好
•材质选 316，板厚保持自动，点计算
结果：
输出项 | 数值 | 怎么读 |
孔径 d | 25.54 mm | 这就是要加工的孔 |
β | 0.486 | 在 0.1~0.7 合理区间内 |
Cd | 0.608（ISO 5167 RHG） | 括号里是依据，说明按锐边薄板算的 |
推荐板厚 | 3 mm（最小 2.6 mm） | 强度够了，圆整到标准规格 |
t/d | 0.117（锐边薄板） | 远小于 0.5，确认走薄板公式无误 |
|

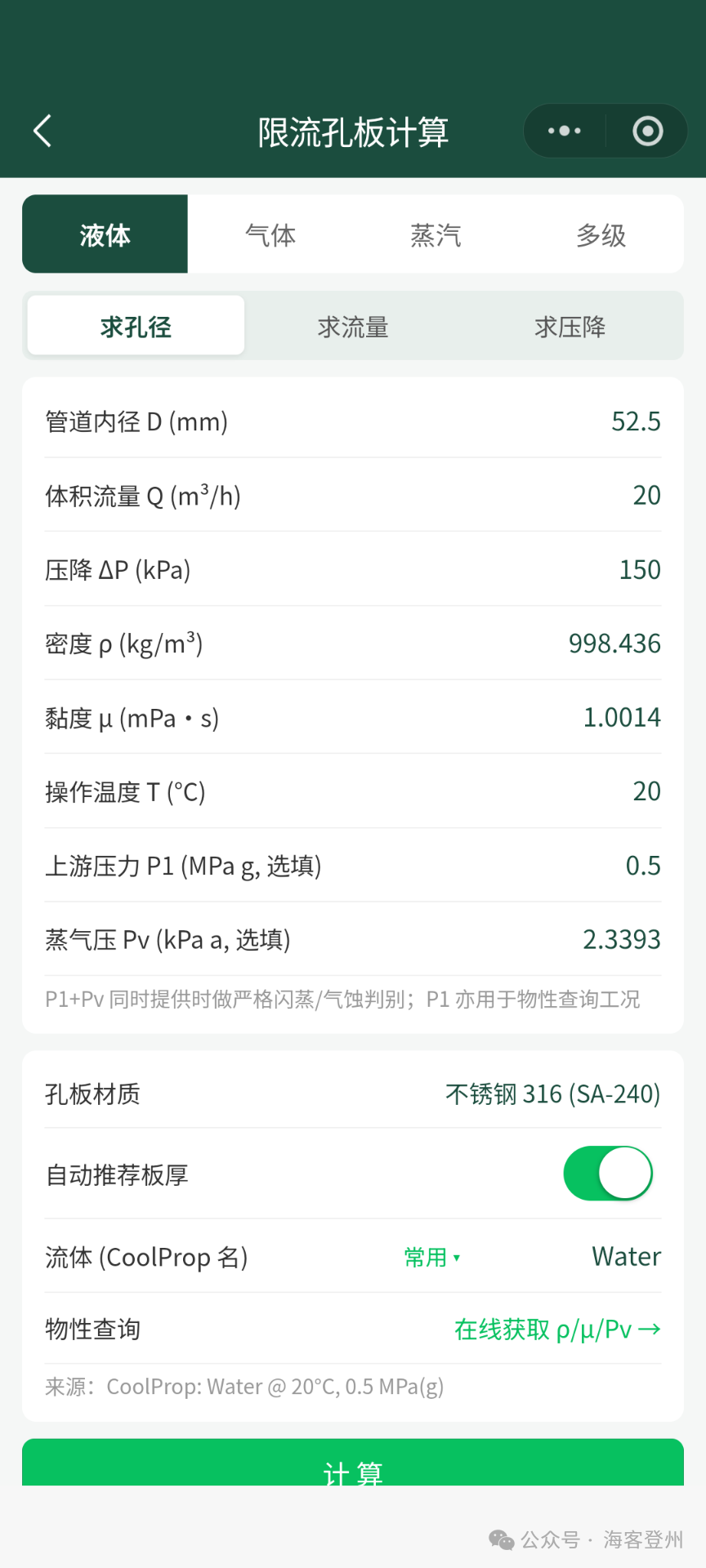

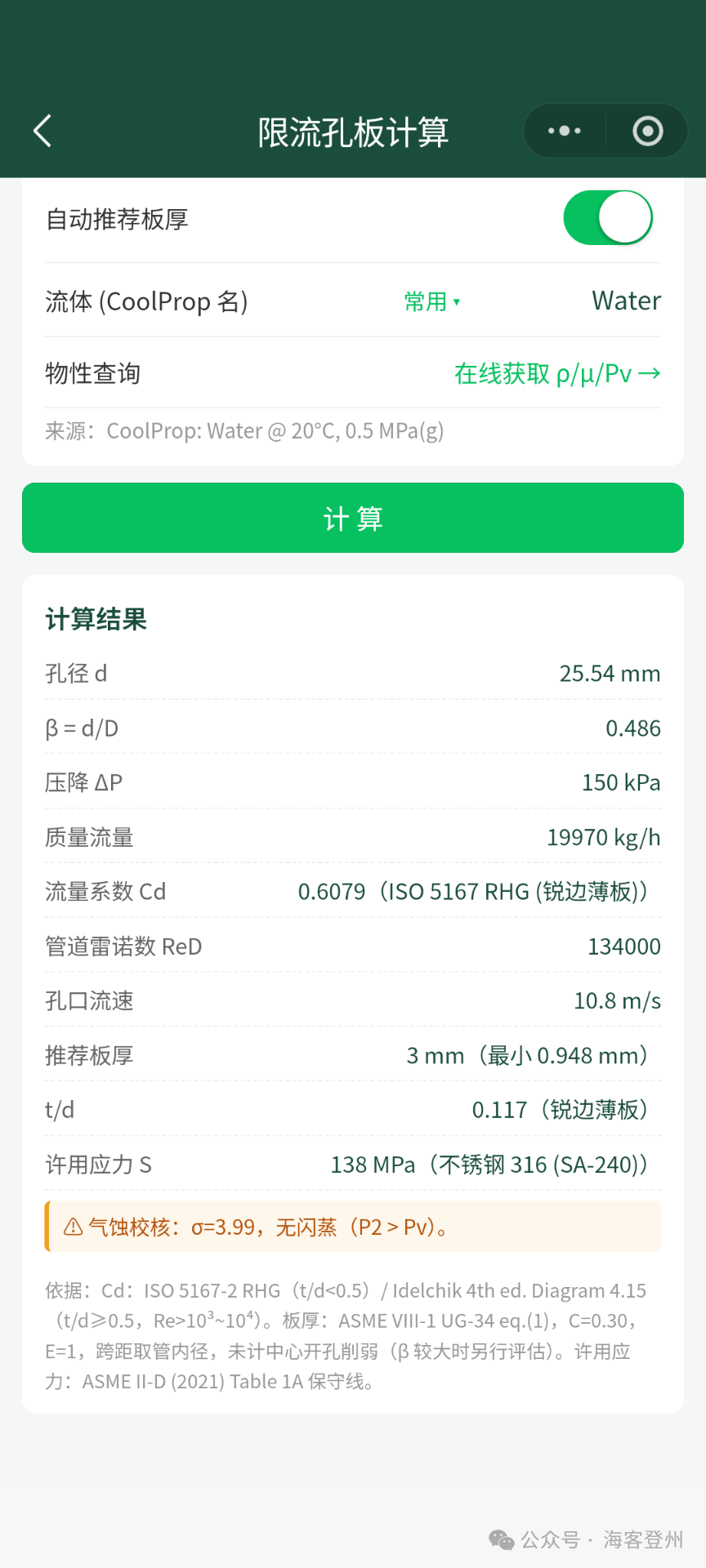

图 4-1 液体算例结果（截图：液体页填完参数 + 结果区）
算例二：气体，一算发现阻塞了
工况：氮气从 3.9 MPa(g) 降到 0.4 MPa(g)，30°C，流量 1800 kg/h，DN50 管道。
结果：
输出项 | 数值 | 怎么读 |
孔径 d | 10.76 mm | —— |
流态 | 阻塞流（临界） | ⚠ 关键信号 |
临界压比 rc | 0.5283（实际 r=0.1253） | 实际压比远低于临界值，喉部已达声速 |
孔口流速 | 喉部达声速，下游超声速射流 | 不是普通的流速数值 |
推荐板厚 | 5 mm | 压差大，板要厚一些 |
工具会给出这条警告
"已进入阻塞流：噪声与振动风险高，建议改用多级孔板。"
阻塞流不是算错了，孔径本身是对的。问题在于：单块板承担 3.5 MPa 的压降，喉部超声速射流会带来剧烈噪声（可达 100 dB 以上）和振动，长期运行有孔板冲蚀、管道疲劳的风险。
正确做法是转到"多级"标签页，把压降分摊到几块板上。
算例三：多级孔板
同样的氮气工况，直接搬到"多级"标签页，参数照填，点计算。工具自动算出需要 4 级：
级 | 压力 MPa(g) | 孔径 mm | Cd | 流态 | Ma | 板厚 |
1 | 3.900 → 2.220 | 9.94 | 0.601 | 亚临界 | 0.70 | 5 mm |
2 | 2.220 → 1.221 | 12.88 | 0.603 | 亚临界 | 0.70 | 4 mm |
3 | 1.221 → 0.627 | 16.67 | 0.605 | 亚临界 | 0.70 | 3 mm |
4 | 0.627 → 0.274 | 21.52 | 0.607 | 亚临界 | 0.70 | 3 mm |
三个值得注意的地方
① 每一级都是亚临界了——分级之后没有任何一块板进入阻塞流，噪声问题解决。
② 孔径逐级变大——因为压力越来越低、气体越来越"稀"，同样的质量流量需要更大的通道。
③ 各级马赫数几乎一样（都是 0.70）——这正是等压比分配的好处，每块板受力均衡，不会出现某一级特别吃劲。
五、结果怎么看
5.1 Cd 后面括号里的字
每次计算，Cd 后面都会标明用的哪套公式：
•"ISO 5167 RHG（锐边薄板）" —— t/d < 0.5，Cd 通常 0.60~0.62
•"Idelchik 4.15（厚孔板）" —— t/d ≥ 0.5，Cd 通常 0.68~0.86
写计算书时这行可以直接引用，说明流量系数的来源。
两套公式的交界处有个小台阶
t/d 恰好跨过 0.5 时，Cd 会从约 0.61 跳到约 0.68。这不是 bug——两套体系本来就是不同的实验关联式，文献上也没有平滑过渡的依据。
工具不做人为平滑（那样反而没有出处）。如果你的设计恰好落在 t/d ≈ 0.5 附近，建议微调板厚避开这个区间，或者两种都算一遍取保守值。
5.2 警告信息一览
警告 | 什么意思 | 怎么办 |
已进入阻塞流 | 喉部达声速，噪声振动风险高 | 改用多级孔板 |
马赫数 > 0.8 | 接近声速，噪声风险 | 分级降压，或加大孔径 |
孔径 < 3mm | 容易堵 | 脏介质改多孔板；或分级、增大孔径 |
β > 0.7 | 限流效果差，对扰动敏感 | 减小孔径，或分级 |
β < 0.1 | 超出公式常用验证范围 | 结果供参考，建议核算 |
ReD < 5000 | Cd 公式在外推，误差增大 | 高黏介质常见，结果留裕量 |
将发生闪蒸 | 下游压力低于蒸气压 | 液体公式不适用！须按两相工况重新设计 |
气蚀指数 σ < 2 | 有气蚀风险（经验判据） | 减小单级压降，或分级 |
闪蒸和气蚀不一样
闪蒸是严格判据：P2 < Pv，液体在孔板下游直接汽化，本工具的液体公式完全不适用，必须另行按两相流设计。
气蚀是经验判据：σ = (P1−Pv)/(P1−P2) < 2 时提示风险。气泡在下游溃灭会冲蚀孔板和管道。σ 的阈值各家取法不一，工具取 2 是常见的偏保守取法，界面上也注明了是"经验判据"。
5.3 板厚那两个数
结果里写的是"5 mm（最小 4.58 mm）"，意思是：
•4.58 mm 是按 UG-34 强度公式算出来的最小需求
•5 mm 是圆整到的标准板材规格，实际采购用这个
•工具用 5 mm（而不是 4.58）去算 t/d 和 Cd，因为实际装上去的就是 5 mm 的板
六、常见问题
Q：为什么我的气体一算就是阻塞流？
看临界压比 rc。对空气、氮气（k=1.40），rc ≈ 0.528——也就是说，只要下游绝压低于上游绝压的一半左右，就会阻塞。这在限流孔板里太常见了，因为限流的本意就是制造大压降。阻塞不代表算错，只是提示你单块板可能不合适。
Q：孔径算出来只有 2 mm，能用吗？
物理上能用，工程上风险大。2 mm 的孔遇到一点焊渣、锈皮、结晶就堵了，而限流孔板往往是安全相关的（比如限制泄漏量、保护下游设备），堵了后果严重。两个思路：一是改用多孔板（同样的通流面积拆成几个较大的孔），二是接受更小的压降、分级实现。
Q：黏度不填会怎样？
气体页留空没问题，气体雷诺数通常在 10⁵ 以上，Cd 已经进入平台区，影响可以忽略。液体页则必须填——尤其是重油、乙二醇这类高黏介质，雷诺数可能掉到几千，Cd 会明显偏离 0.61，不修正就会算错。
Q：多级孔板每级之间要隔多远？
本工具只算水力尺寸，不涉及安装间距。工程上一般要求级间有足够的直管段让流体重新稳定（常见取几倍管径），具体请参照设计院标准图或厂家推荐。间距不够会导致各级相互干扰，实际压降与计算值偏差。
Q：结果能直接写进计算书吗？
公式来源都是可追溯的（见下节），Cd 依据、板厚依据、许用应力出处工具里都标出来了。但请注意工具已声明的几条简化，落到正式设计时要自行评估。
七、计算依据与适用边界
7.1 公式出处
内容 | 出处 |
锐边薄板 Cd（t/d < 0.5） | ISO 5167-2 Reader-Harris/Gallagher 关联式 |
厚孔板 Cd（t/d ≥ 0.5） | Idelchik《Handbook of Hydraulic Resistance》4th ed., Diagram 4.15 |
气体膨胀系数（亚临界） | ISO 5167-2 / GB/T 2624 |
气体临界流（阻塞） | 等熵喷嘴理论 |
板厚 | ASME BPVC VIII-1 (2023) UG-34 eq.(1)，C = 0.30 |
许用应力 | ASME BPVC II-D metric (2021) Table 1A |
7.2 已声明的简化（重要）
以下几条是工具为了工程实用做的简化，结果区也都有标注。做正式设计时请自行评估是否可接受：
•多级孔板的级间温度按等温近似处理（等焓节流 + 理想气体假设）。真实气体的 JT 效应未计入，对孔径的影响通常在 2% 以内。
•板厚按 UG-34 平盖公式计算，跨距取管道内径，未计入中心开孔对强度的削弱。β 较大（孔占的面积比较大）时，应人工另行核算。
•板厚公式的系数 C 取 0.30（对应螺栓连接平盖），忽略了法兰夹持的边缘力矩项——这是偏保守的简化。C 值可在需要时手动调整。
•气体的 k 值若来自在线查询，是用 Cp/Cv 计算的近似值（理想气体下二者相等）。
•Idelchik 厚孔板公式的适用范围是 Re > 10³~10⁴，低雷诺数下外推需谨慎。
最后一句
限流孔板常用于安全相关场合（限制泄漏、保护下游设备、控制放空速率）。本工具的每一个公式常数和表格数据都追溯到了原始标准文件，但工具不能替代设计审查。
涉及安全的场合，请用实际设计书或独立方法复核后再定稿。
