储罐压力管理：氮封、蒸气回收、呼吸阀、紧急泄放与阻火器
固定顶罐看着是个静态设备，罐内压力却一刻不停在动。进料、出料、日照、雨淋、蒸气生成、惰性气体供入、外接回收系统，都会改变液面之上那部分气相空间的压力。这些变化若无人管，罐子要么突破最大允许工作压力，要么跌破最大允许真空——物料跑损、排放超标、罐体变形，甚至更严重的后果。
本文内容来自 Emerson 的 Gerard Wittekoek 在网络研讨会 Mastering Tank Pressure 中的讲解，梳理固定顶罐的压力场景与相应的保护设备。
一、压力从气相空间开始
液体进罐，气相空间被压缩，压力上升；液体出罐，气相空间膨胀，压力下降。一旦低于大气压，罐内就是真空状态。
工程师要做的，是把这些变化的压力与罐壁设计限值——最大允许工作压力和最大允许真空——放在一起比。允许压力条件由 API 620、API 650、EN 14015 这类设计标准给出；储罐减压的计算方法见 API 2000。
另一半压力来自环境。太阳把罐体、液体和气相一起加热，膨胀、升压；晴天之后一场暴雨骤然冷却罐壁，真空随即产生。这类热效应对呼吸能力的要求往往不小，不能当成次要因素处理。

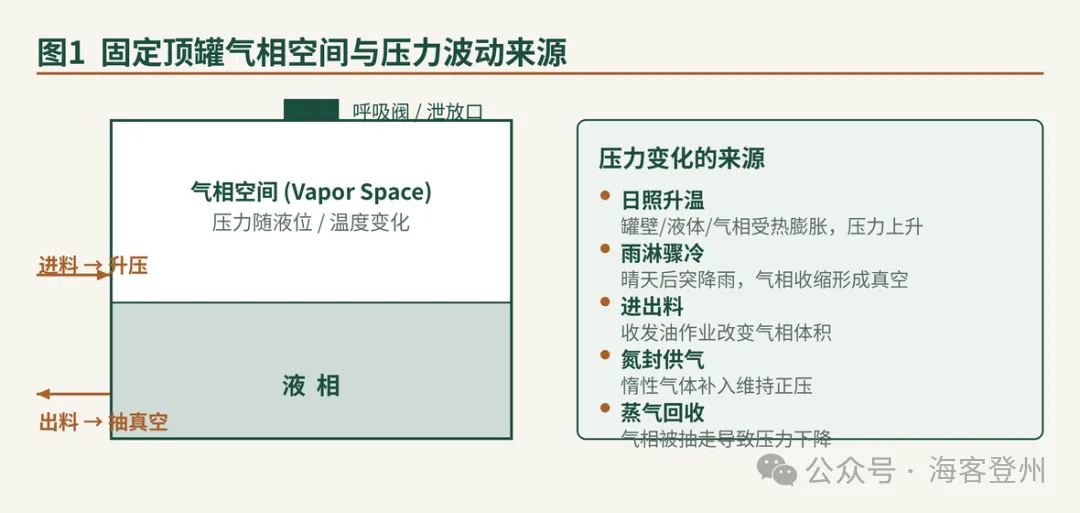

图1 固定顶罐气相空间与压力波动来源
二、氮封与蒸气回收：正常操作区间
氮封和蒸气回收都工作在压力管理的正常操作带内。氮封向气相空间通入惰性气体，通常是氮气或二氧化碳。供气压力可能有几个 bar，但氮封本身的压力要低得多，常在 10 mbar 量级甚至更低。把氮封压力压到实际可行的最低值，能显著减少惰性气体消耗和运行成本。
氮封的核心目的是把气相空间里的氧赶走：既保护储存物料不被氧化，也减轻罐体自身氧化，还降低蒸气被引燃或爆炸的可能。维持正压同时还能减少蒸发损失和排放。
蒸气回收的方向相反。压力升高到一定程度，蒸气回收调压器（自力式背压调节阀，靠罐压驱动）自动开启，把蒸气引出储罐，送往蒸气回收单元或火炬。对危险化学品罐区，这是控制物料损失与排放的关键手段。
安装位置也别马虎。氮封调压器要靠近气相空间，长管道会带来压降、远程取压复杂化和冷凝液问题；蒸气回收设备体积和重量都大，地面安装有时更现实，检修也更方便。
三、呼吸阀：整定压力与超压的取舍
呼吸阀两个方向都管：压力高了泄压，真空来了吸气补压。传统重锤式呼吸阀有个绕不开的特性——需要相当大的超压才能达到全开度，也才能给出全部通流能力。
常规阀可能要 100% 超压才达全流量。也就是说，一个要求在 20 mbar 提供泄放能力的阀，整定值可能得压到 10 mbar。而泄漏在阀门到达整定压力之前就已经开始，罐压越贴近设定点，泄漏越明显。
全提升型的高通量设计在 10% 超压时即达全开。整定值可以贴近所需泄放压力，同时仍给出全部能力。它以弹跳方式启闭，带回座压差，开启并流通的时间比常规调节型阀短得多——物料损失和排放随之下降。

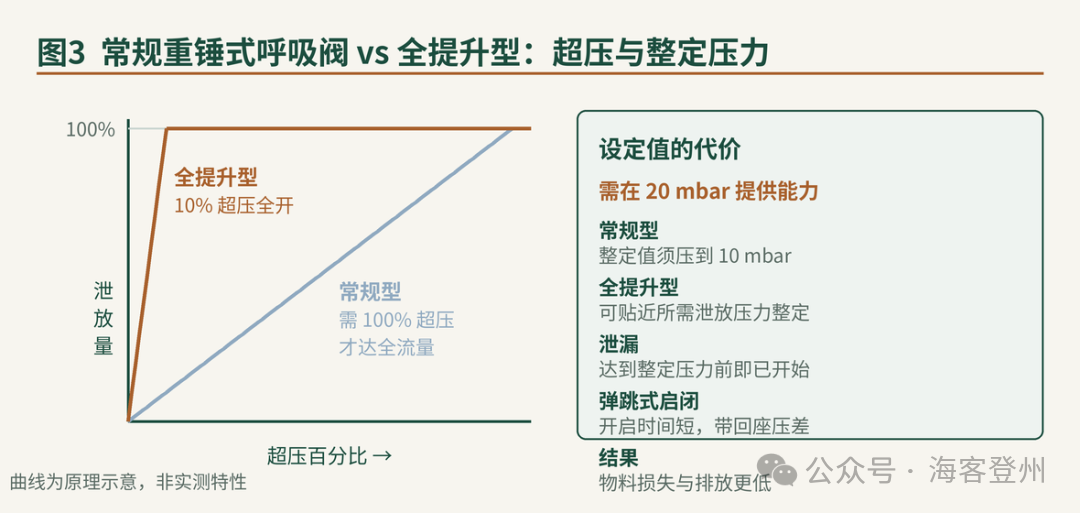

图3 常规重锤式与全提升型呼吸阀的能力—超压关系（原理示意）
四、紧急泄放阀：只为异常工况准备
紧急泄放阀角色完全不同，只在特殊条件下开启，口径通常很大，业内有时干脆叫它「人孔盖」。邻近火灾会加热液体，产生极大的泄放需求，所以这类阀必须提供巨大通流能力。它也可以配真空泄放。
真空侧的事故并不少见：管线爆裂导致储罐快速排空，或者水压试验后排水，真空都可能超过罐体允许限值，把罐壳压瘪。
阀门之间是联动的。氮封供气跟不上，压力真空阀就会开；蒸气回收吃不下压升，压力真空阀或紧急泄放口就会动作。所以别长期贴着设定点运行——全开之前泄漏已经发生，而紧急泄放阀的泄漏尤其麻烦。这些设备外表粗壮，本质上是精密仪器，搬运安装都得轻拿轻放。

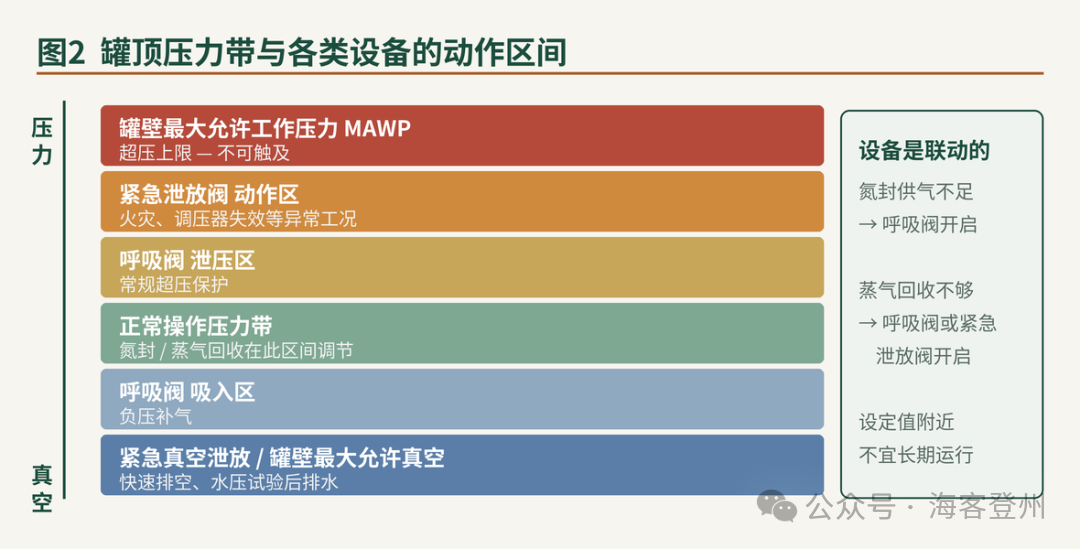

图2 罐顶压力带与各类设备的动作区间
五、火焰侵入：被低估的风险
Gerard 把火焰侵入储罐称作一个被严重低估的风险。呼吸阀是维持罐内压力在设计限值内所必需的，但它同时也在气相空间上开了一个口。可燃蒸气若在泄放口附近积聚并被点燃，缺少保护时火焰会一路窜向罐内。
氮封能通过充填惰性气体降低这一风险——前提是它没失效。氮封系统和惰性气源都可能出问题。在呼吸阀下方装阻火器，可以阻断火焰进入储罐。
阻火器要选对，介质必须交底清楚：罐内是什么液体，氮封失效时气相中可能出现哪些可燃气体组分。只写一句「介质为氮气」是不够的。
Anderson Greenwood 5910C 是一种呼吸阀与阻火器的一体化设计，压力侧和真空侧都带阻火元件。相比呼吸阀直接坐在独立阻火器上的常规做法，集成结构能降低整体高度、改善可维护性——但具体应用下的通流能力仍需单独核算。

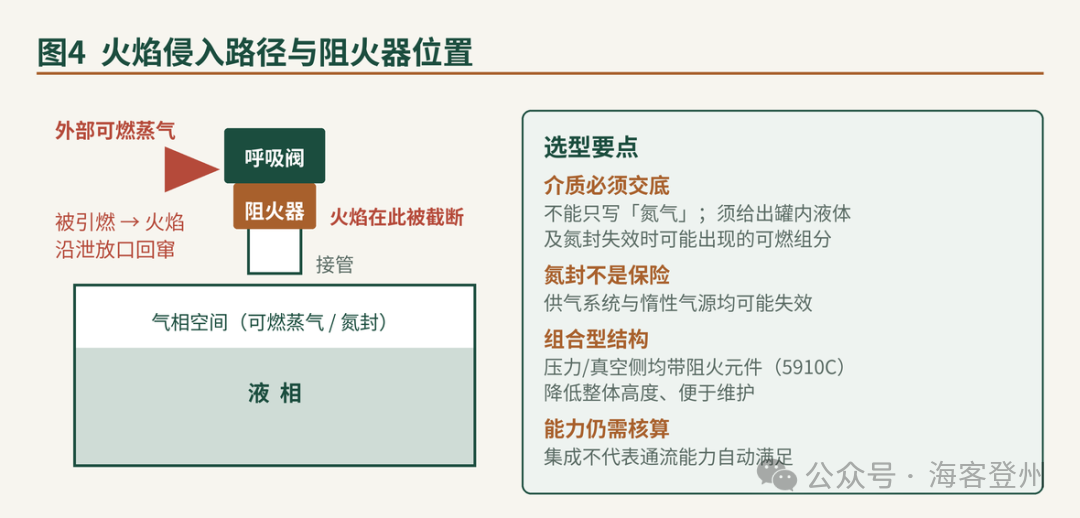

图4 火焰侵入路径与阻火器位置
六、排放合规
排放是压力管理的另一面。欧盟的排放法规、最佳可行技术（BAT）指南、泄漏检测与修复（LDAR）都在管这件事，不合规或许可排放量超标都可能面临处罚。
Gerard 给的建议很直白：别忘了罐顶上的那些设备。定期检查、及时修复——尤其是储存化学品或受管制产品的罐区。
小结
选型的起点是把压力来源摸清：工艺进出料、热效应、氮封与回收系统的供需能力，四者叠加后才是罐子真实承受的压力包络。
— 正常操作区间交给氮封与蒸气回收调节，把工作压力压到实际可行的最低值；
— 呼吸阀是常规超压与真空的最后一道调节，选型时看的不是铭牌口径，而是所需泄放压力下的实际通流能力；
— 紧急泄放阀按最恶劣异常工况（火灾、快速排空）定尺寸，真空侧同样不能漏算；
— 凡存在火焰回窜可能的场合，阻火器不应因「多年无事故」被省掉。
设备一旦选定，剩下的功夫在维护——按现场服役条件暴露出来的问题去调整检修策略，比按手册周期机械执行更有效。
