爆破片计算工具使用教程
海客登州 · 仪表工程师工具箱
本工具依据 API 520 Part I 编制，涵盖爆破片作为独立泄放装置的两种法定选型方法（排放系数法与阻力系数法）、爆破压力选型校核，以及与安全阀组合安装的能力核算。计算核心已用标准原文算例逐一闭合验证。
01 工具定位
爆破片是不可重闭的压力泄放装置，常用于安全阀不适用的场合：介质易堵、易腐蚀、要求零泄漏、泄放速率要求极快，或作为安全阀的进口侧保护。本工具与安全阀计算工具互为姊妹篇，五个标签页解决五类问题。
标签页 | 解决的问题 | 依据条款 |
气体/蒸气 | 临界与亚临界流泄放面积，Kd 取 0.62 | API 520 式(2)~(7)、(15) |
水蒸气 | 蒸汽泄放面积，KN 高压修正自动、KSH 三档取值 | API 520 式(22)(25)、Table 9 |
液体 | 液体泄放面积，可选黏度 Kv 迭代修正 | API 520 式(29)(30) |
KR管阻法 | 不满足 8&5 规则时的泄放系统能力核算 | API 520 §5.11.1.3、附录 E |
选型助手 | 可行爆破压力范围，安全阀组合能力 Kc = 0.9 | API 520 §5.11.2、ASME UG-127 |
02 先选对方法：8&5 规则
爆破片作为唯一泄放装置时，API 520 规定了两条计算路线。用哪一条取决于安装条件，这是使用本工具最重要的一个判断。
同时满足以下四个条件，才可以用简单的排放系数法，即前三个标签页：
条件 | 要求 |
① 排放去向 | 直接排放至大气 |
② 入口管长 | 爆破片距容器接管不超过 8 倍管径 |
③ 出口管长 | 排放管长度不超过 5 倍管径 |
④ 管道口径 | 进出口管公称直径不小于爆破片装置公称直径 |
四个条件缺任何一个，就必须改用 KR 管阻法标签页，把爆破片当作管路阻力元件，对整条泄放管线做能力核算。这是标准中的 shall 级要求，不是建议。
03 气体与蒸气泄放面积
操作步骤
① 填入泄放量 W，支持 kg/h、lb/h、t/h 三种单位；
② 填入泄放温度 T、压缩因子 Z、摩尔质量 M、理想气体比热比 k；
③ 填入泄放压力 P1（绝压，等于设定压力加允许超压加大气压）与背压 P2（绝压，直排大气填 101.325 kPa）；
④ 点击计算。工具自动判别临界或亚临界流态、选用对应公式，给出最小泄放面积（mm² 与 in² 双单位）和对应最小通径。
参数要点
参数 | 说明 |
比热比 k | 必须用理想气体比热比。流程模拟软件输出的真实气体 Cp/Cv 不能用于此处，否则爆破片可能选小，这是 API 520 原文的明确警告 |
压缩因子 Z | 取泄放入口工况下的值，未知时取 1.0 偏保守 |
Kd = 0.62 | 工具内置，无需填写。这是爆破片区别于安全阀（0.975）的核心差异 |
组合系数 Kc | 爆破片单独使用时填 1.0 |
结果中的“对应最小通径”仅为面积等效直径。实际选型时，所选爆破片的最小净流通面积 MNFA 必须不小于计算面积。MNFA 需向制造商索取，它不等于公称通径的几何面积。
04 水蒸气泄放面积
蒸汽计算采用 Napier 式。两个修正系数工具全部自动处理。
KN 高压修正：泄放压力超过 10339 kPaa 时自动启用，适用上限 22057 kPaa，超限工具会提示改用气体方程。
KSH 过热修正：提供三种取值方式，按介质状态选择。
取值方式 | 需要填写 | 说明 |
饱和蒸汽（默认） | 无 | API 520 规定：任何压力下的饱和蒸汽，KSH 均为 1.0。不需要填温度 |
过热蒸汽（查表） | 设定压力 + 蒸汽温度 | 按 Table 9 全表内置数据双线性插值。温度超过 649 °C 时改用气体方程 |
手动输入 | KSH 值 | 已有厂家或其他来源数据时直接填 |
饱和蒸汽不需要温度——这是最容易搞混的一点。饱和状态下温度由压力唯一确定，不是独立变量，Napier 式本身也不含温度项。只有过热蒸汽（温度高于该压力对应的饱和温度）才需要查表修正。

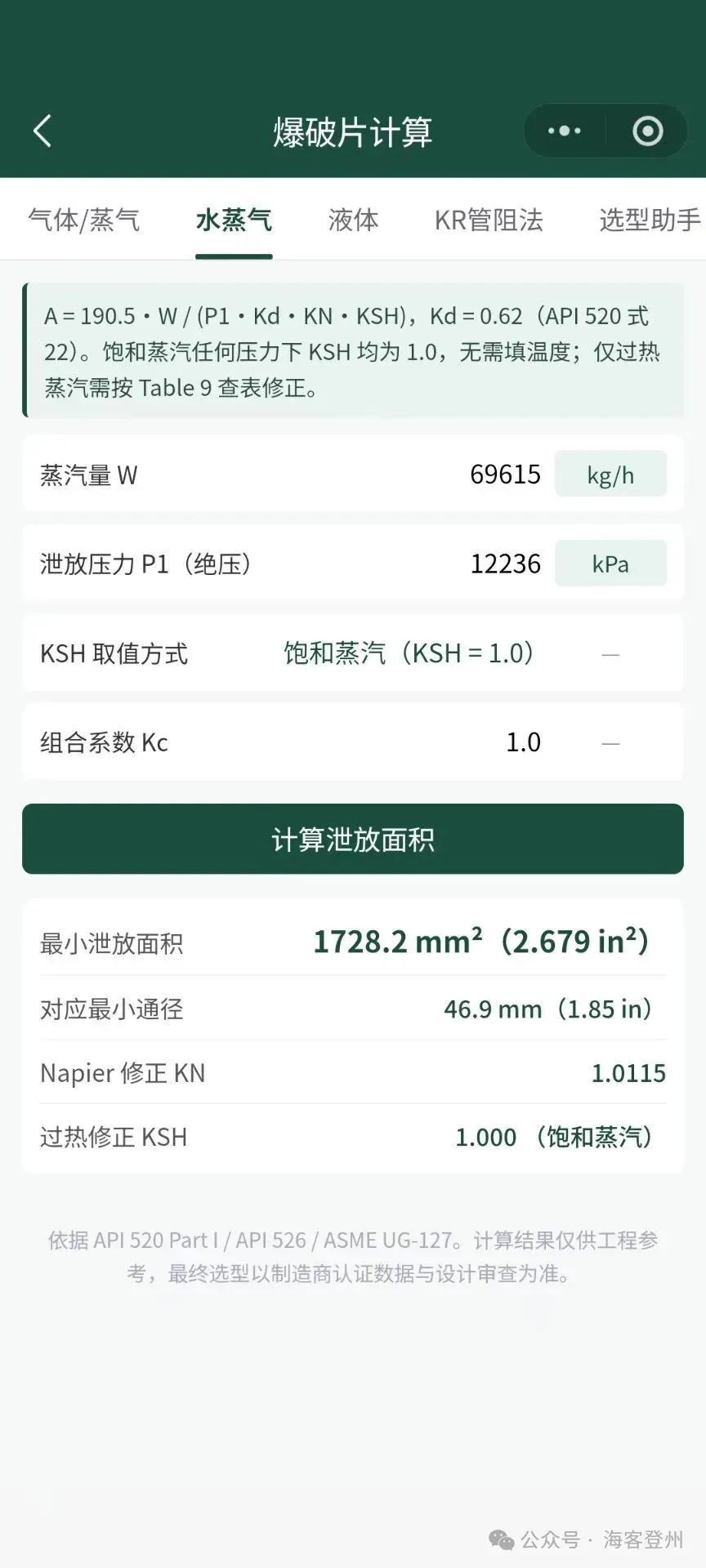

图 3 水蒸气计算与 KSH 三档取值方式
算例对照
API 520 例 4 的条件为：饱和蒸汽 69615 kg/h，设定压力 11032 kPag，10% 超压，泄放压力 P1 为 12236 kPaa。这是一个饱和蒸汽算例，KSH 取 1.0，全程不涉及温度。
计算对象 | Kd | 泄放面积 | 说明 |
API 520 例 4 原文（安全阀） | 0.975 | 1.705 in² / 1100 mm² | 标准原文答案，选 API 526 的 K 孔口（1.838 in²） |
本工具公式验证（安全阀路径） | 0.975 | 1.703 in² / 1099 mm² | 偏差 0.1%，源于 KN 舍入位数：原文取 1.01，本工具取全精度 1.0115 |
本工具实际输出（爆破片） | 0.62 | 2.679 in² / 1728 mm² | 这才是本工具在饱和模式下给出的结果 |
注意：本工具是爆破片工具，Kd 固定为 0.62，界面不会输出 1.705 in²——那是安全阀的答案。上表第二行的 0.975 路径只是用来验证 Napier 公式实现正确，不是工具的功能。爆破片所需面积恒为同条件安全阀的 0.975 / 0.62 = 1.573 倍，这个倍数关系可以用来快速自检。
05 液体泄放面积
液体按 API 520 式(29) 计算。黏性介质如重油、聚合物溶液，填入黏度后工具自动执行“预选面积 → 雷诺数 → Kv → 修正面积”的迭代直至收敛；黏度留空则按 Kv 取 1 处理。
注意：液体标签页的 P1、P2 按表压填写，与气体标签页的绝压不同。这与 API 520 液体公式的原始定义一致，填写时留意区分。
06 KR 管阻法
当安装不满足 8&5 规则，例如泄放进入封闭排放系统、管线较长，爆破片就按速度头损失 KR 计入管路总阻力，对整个泄放系统做可压缩流核算。工具采用等温可压缩管流模型并自动判别出口壅塞，结果已按标准要求乘以 0.9 的净能力系数。
两种输入方式
KR 管阻法标签页顶部可切换输入方式，按你手上有什么数据来选。
输入方式 | 适用场景 | 程序行为 |
分项输入 | 手上有管道尺寸、管件清单，需要程序算管摩擦 | 按管长、内径、粗糙度用 Churchill 式算管摩擦（随流量迭代），再叠加进口、爆破片 KR、管件 ΣK、出口各项 |
直接给总 K | 设计文件已给出泄放管系的总阻力系数，只需复核能力 | 直接采用填入的 K 值，不叠加任何附加项，也不计算管摩擦 |
分项输入方式下，进口损失（默认 0.5）与出口损失（默认 1.0）是可见可改的输入项，可按实际接管形式调整。计算结果会列出「K 组成」明细，逐项显示各阻力的构成，便于核对。
两种方式的公共参数：管道内径、泄放温度、压缩因子 Z、摩尔质量 M、泄放压力 P1（绝压）、出口背压 P2（绝压）。爆破片 KR 必须使用制造商认证值，优先采用 ASME 认证数据，界面默认的 2.4 仅为常见参考初值。

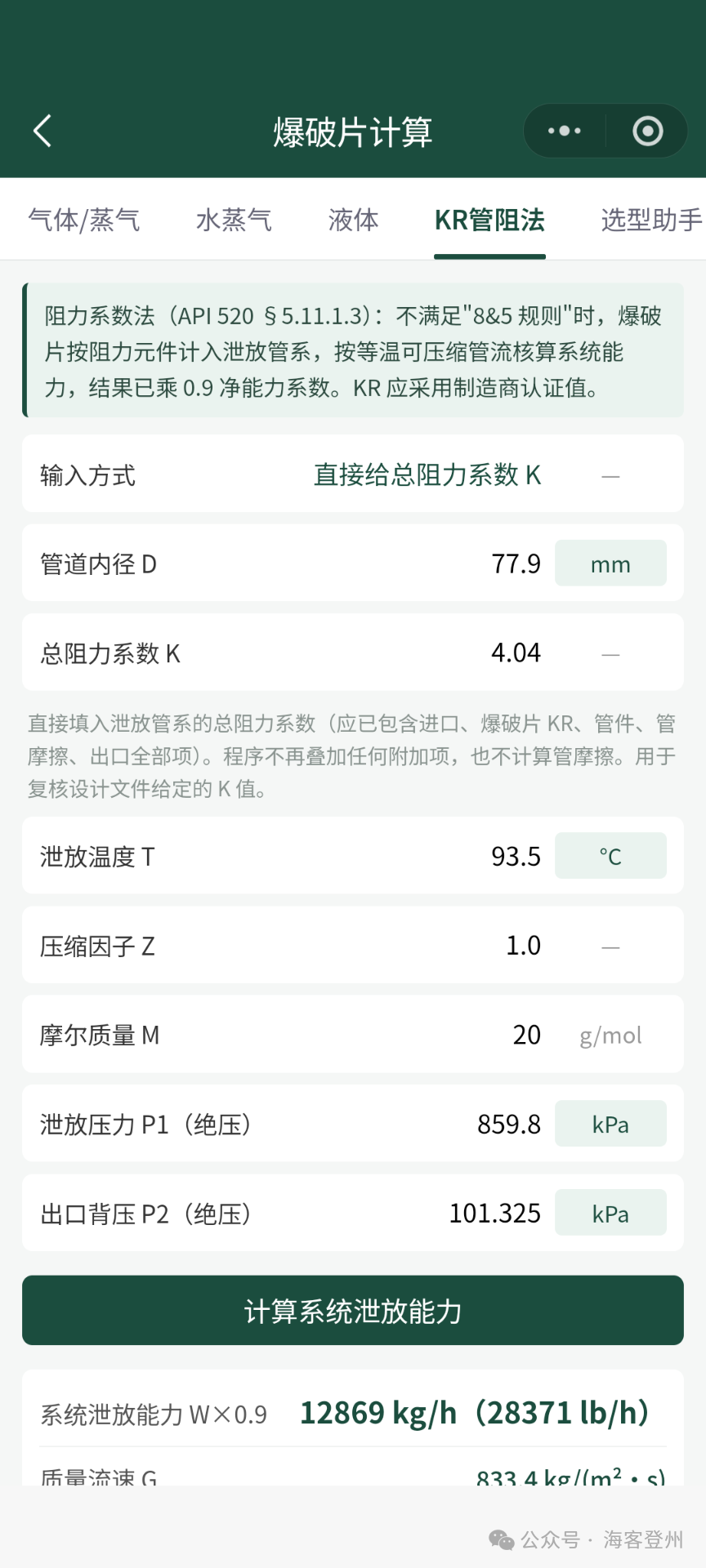

图 5 KR 管阻法系统能力核算
管道内径必须填实际内径，不是公称直径。以 NPS 3 为例：公称直径（外径）88.9 mm，Sch40 实际内径 77.9 mm，两者相差 12%。泄放能力约与内径平方成正比，用错会使能力高估约 30%——这是偏危险的方向。内径应按管道规格与实际壁厚查表确定。
与标准算例的对照
本模块已用 API 520 附录 E 算例做闭合验证。该算例的全部已知条件为：
参数 | 算例取值 | 填入工具时 |
MAWP | 100 psig | ——（用于推算 P1） |
泄放压力 P1 | 110% × MAWP = 124.7 psia | 859.8 kPa（绝压） |
泄放温度 T | 200 °F（= 660 °R） | 93.5 °C |
压缩因子 Z | 1.0 | 1.0 |
分子量 M | 20 | 20 g/mol |
管线 | NPS 3（Sch40 内径 3.068 in） | 77.9 mm |
总阻力 K | 4.04（进口 0.5 + 爆破片 KR 1.5 + 管摩擦 1.04 + 出口 1.0） | 4.04（选「直接给总 K」） |
出口背压 P2 | 大气 | 101.325 kPa（绝压） |
标准答案 28508 lb/h，本工具计算 28371 lb/h，偏差 −0.5% 且偏保守。差异来自模型选择：本工具用等温可压缩管流模型，标准附录用 Crane 绝热图算法。
算例中的泄放温度 200 °F 是标准直接给定的演示条件，不是算出来的。实际工程中，泄放温度取决于触发泄放的场景（火灾、冷却失效、上游高压串入、反应失控等），应由工艺专业按泄放工况确定，不能用正常操作温度代替。
KR 法算出的是“这套管系最多能泄多少”，用法是反向核验：系统能力不小于工艺要求的泄放量即为合格。若能力不足，加大管径或缩短管线后重算。
07 选型助手
可行爆破压力范围
爆破片选型的核心矛盾在于：标定爆破压力向上要给爆破公差留量，不能超设计压力；向下要给操作比和制造范围留量，不能被日常操作压力误爆。工具把这两条约束链算成一个可行区间。
约束方向 | 规则 | 依据 |
上限 | 标定爆破压力加爆破公差不超过设计压力。公差为 ±5%（高于 276 kPag）或 ±13.8 kPa（不高于 276 kPag） | ASME UG-127 |
下限 | 最大操作压力不超过：操作比 ×（标定值 − 制造范围下偏差 − 公差下限） | 行业通行做法 |
片型预设操作比为：正拱普通型 70%、正拱开缝型 80%、反拱型 90%，也可自定义。区间不可行时，工具会提示改用反拱型、缩小制造范围或降低操作压力。若已有意向标定值，填入后工具会逐条校核并给出通过与不通过的明细。
与安全阀组合
爆破片装在安全阀进口侧用于防腐、防堵、零泄漏时，若该组合没有 NB（国家锅炉压力容器检验师协会）认证的组合系数，则取 Kc 为 0.9，即安全阀铭牌额定能力打九折。填入安全阀额定能力即可得组合泄放能力。
Kc 取 0.9 的适用前提：爆破片流通面积不小于安全阀进口面积，且爆破片为非碎片型，防止碎片卡阀。工程上还应在片与阀之间设压力表或压力报警，监测夹层压力，防止背压顶住爆破片导致其无法按标定压力动作。
08 使用提醒
① 本工具全部公式与数据溯源至 API 520 Part I 原文，含 Table 9 全表。公式实现已用标准例 4（蒸汽，偏差 0.1%）与附录 E（KR 管阻法，偏差 −0.5% 且偏保守）闭合验证。但计算结果仍属工程估算，最终选型以制造商认证数据（MNFA、KR、组合系数、制造范围）和设计审查为准。
② 爆破片是差压装置。存在叠加背压时，须在标定爆破压力中计入背压影响。
③ 温度对爆破压力影响显著。标定温度应取爆破片的实际工作温度，通常低于介质温度，需与制造商明确。
④ 脉动与循环工况会缩短爆破片寿命并要求更低的操作比。选型助手中的预设操作比针对静态工况。
⑤ 两相流泄放（API 520 附录 C）本工具暂不覆盖。可先用混合物闪蒸工具评估相态，再咨询专业设计。
