海工 MCC 的信号通讯：从铜缆到 IEC 61850

海上平台的电动机控制中心（MCC）要在有限空间、高振动、重减重压力的条件下，把成百上千台电机的起停、状态与故障信号送回控制系统。围绕这件事，有两个层面的国际标准：一个管「柜子」本身合不合格，一个管「柜内信号怎么走」。前者是 IEC 61439-1/2，后者是 IEC 61850。

一、柜体标准：IEC 61439-1/2

MCC 属于低压成套开关设备与控制设备。IEC 61439 系列 2009 年取代旧的 IEC 60439，适用于额定电压不超过 1000V AC / 1500V DC 的成套设备。其中 -1 为通用规则（结构、温升、短路耐受、介电、防电击等），-2 针对电力开关和控制设备（PSC-assembly），即配电柜、开关柜和 MCC 本身。

这一系列最关键的变革，是取消了旧标准里「型式试验（TTA）」与「部分型式试验（PTTA）」的两级划分——不论用哪种方式验证，所有成套设备都要达到同一套基准。设计验证（§10）提供三条等效路径：试验、计算、以及与参考设计对照的设计规则。

海工场景下几个直接影响 MCC 选型的点：内部分隔常要求做到 Form 4b；防护等级按 IEC 60529 选 IP；额定分散系数 RDF 一般取 0.8~1.0；成品还需取得 DNV、Lloyd's 等船级社型式认可。2020 版另引入了组额定电流概念、直流要求以及 Class I / Class II 防电击划分。

二、通信演进：硬接线 → 现场总线 → IEC 61850

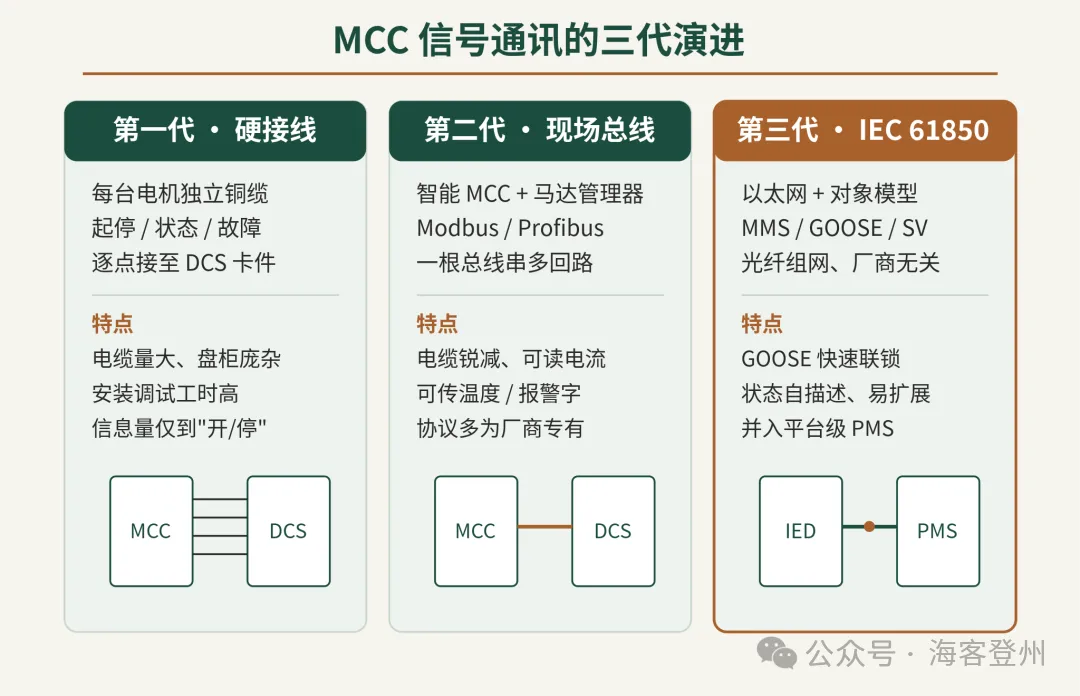

图1　MCC 信号通讯的三代演进

第一代硬接线，每台电机的起停、状态、故障逐点用铜缆接到 DCS 卡件，电缆量大、盘柜庞杂，信息量也仅到「开/停」。第二代智能 MCC 引入马达管理器和现场总线（Modbus、Profibus 等），一根总线串多个回路，电缆锐减，还能读回电流、温度和报警字，但协议多为厂商专有。第三代即 IEC 61850，用以太网加对象模型统一建模。

三、IEC 61850 在 MCC 上的角色

IEC 61850 是变电站自动化的国际通信标准，由 IEC TC57 制定，最大特点是围绕对象模型而非寄存器地址来描述设备——IED 用「它做什么」来定义，而非「数据在哪个地址」。它定义三种报文：MMS 用于站控层数据访问，GOOSE 用于 IED 之间的快速联锁（保护跳闸可在 4ms 内触发），SV 用于采样值传输。三者通过与底层协议解耦的 ACSI 抽象接口实现。

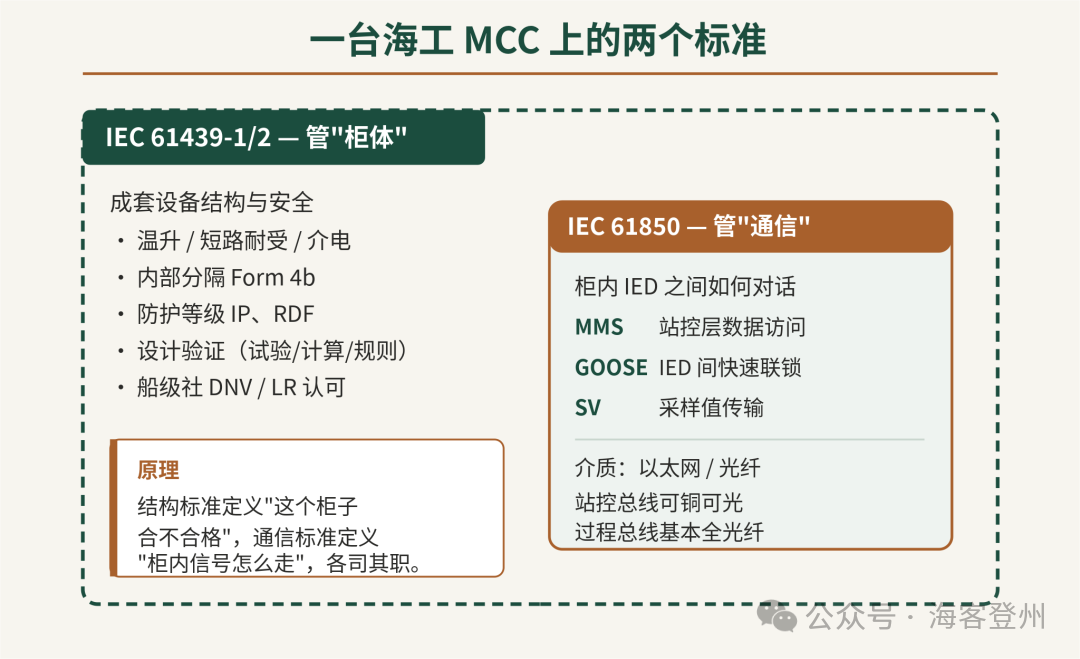

图2　同一台 MCC 上，61439 与 61850 的分工

四、通过什么线材通讯

IEC 61850 以以太网为物理基础。站控总线连接站控层与间隔层 IED，短距可用铜缆以太网，但工程上普遍走光纤并做冗余环网（PRP，LAN A/LAN B 双网），以获得最大 EMC 防护，速率 1Gbps。过程总线连接合并单元与保护 IED，承载 SV 和 GOOSE，基本全光纤——常用 100FX（100Mb 光纤），把成吨铜缆压缩成几根光纤。单模光纤 1310nm 可无中继 20km，连接器正从 MTRJ 向紧凑的 LC 双工发展。对海工平台而言，光纤替代铜缆恰好契合减重诉求。

五、海工 MCC 的采用现状

需要厘清：海工 MCC 的主导标准始终是 IEC 61439-1/2，IEC 61850 是其上的通信层选项，两者不冲突。当前呈「中压先行、低压跟进但不唯一」的格局。中压 MCC（如 ABB UniGear，至 12kV，柜宽 400mm）已把 61850 当标配通信选项，便于并入平台电力管理系统（PMS）做联锁监控。低压智能 MCC 仍处于 Modbus / Profibus / 厂商总线与 61850 并存阶段，选 61850 主要看两点：是否要与平台级 SCADA/PMS 做厂商无关的统一集成，以及是否需要 GOOSE 快速联锁（如脱扣、负荷卸载）。

小结

选型思路上，先按 IEC 61439-1/2 把 MCC 柜体的结构、分隔与验证定住，再按通信需求决定信号层：只做常规监控，现场总线够用；要厂商无关集成或毫秒级联锁，且平台对减重和扩展性敏感，则上 IEC 61850。中压优先、低压视集成深度而定。
