节流装置计算工具

使 用 教 程

依据 GB/T 2624-2006(ISO 5167:2003)

海客登州 · 仪表工程师工具集



一、工具简介

节流装置计算工具依据 GB/T 2624-2006(等同采用 ISO 5167:2003)实现差压式流量测量的完整计算,覆盖标准孔板、喷嘴与经典文丘里管共 8 种装置形式,全部计算在手机端离线完成。工具分两个页签:

页签

定位

典型场景

现场换算

设计点开方关系快速换算

巡检核表、差压↔流量心算替代

标准计算

标准公式体系精确计算

孔板设计、量程核算、流量复核



支持的节流装置类型:

装置

取压 / 收缩段

流出系数 C

标准孔板

角接 / 法兰 / D和D/2 三种取压

Reader-Harris/Gallagher 公式

ISA 1932 喷嘴

角接取压

标准经验公式

长径喷嘴

标准经验公式

经典文丘里管

铸造 / 机械加工 / 粗焊铁板收缩段

常数 0.984 / 0.995 / 0.985



【重要】 计算核心已通过三模式往返一致性自验(求流量→反算差压→反算孔径闭环误差小于 10⁻⁵)。正式计量设计投用前,建议用一份完整的设计计算书算例复核后再作为依据。

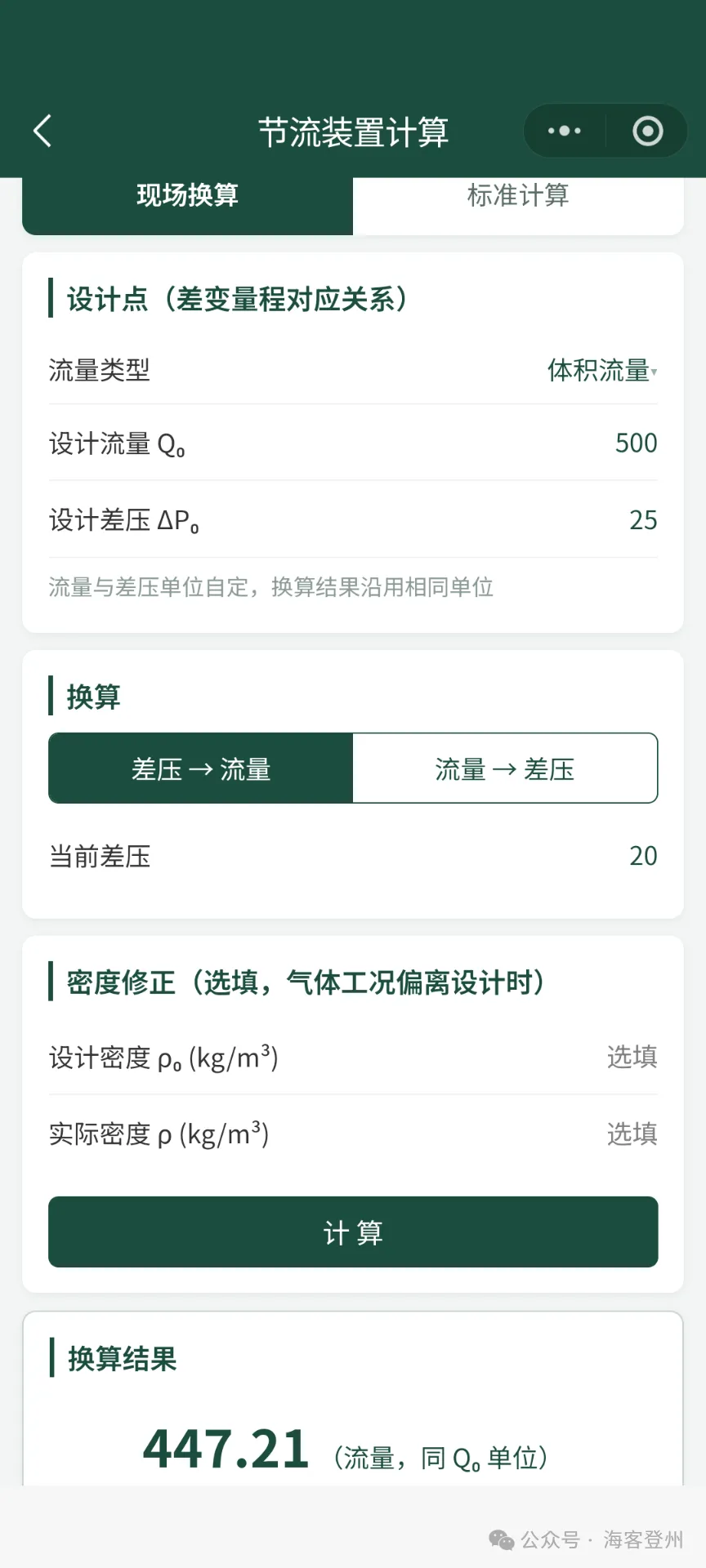

二、页签一:现场换算

差压式流量计的流量与差压服从开方关系。已知设计点(满量程流量 Q₀ 对应差变量程 ΔP₀),任意工况下:

Q = Q₀ · √(ΔP / ΔP₀)  或  ΔP = ΔP₀ · (Q / Q₀)²

2.1 操作步骤

选择流量类型(体积流量或质量流量,影响密度修正方向);

输入设计点 Q₀ 与 ΔP₀,单位自定,结果沿用相同单位;

选择换算方向,输入当前差压(或流量),点击计算。


2.2 密度修正(气体工况)

气体介质实际操作温压偏离设计值时,密度变化会引入流量偏差。同时填写设计密度 ρ₀ 与实际密度 ρ 后自动修正:体积流量按 √(ρ₀/ρ),质量流量按 √(ρ/ρ₀)。只填一项时程序会提示并忽略修正。

示例:某气体流量计设计点 5000 Nm³/h 对应 25 kPa。当前差压 16 kPa,且实际密度比设计低 5%(ρ₀/ρ = 1.053),则显示流量 = 5000 × √(16/25) × √1.053 ≈ 4105 Nm³/h。

【提示】 开方换算假设流出系数 C 与可膨胀性系数 ε 不随工况变化,适用于设计点附近的日常核对。偏离设计点较远或需要准确值时,请使用"标准计算"页签。

三、页签二:标准计算

依据质量流量基本方程:

qm = C / √(1−β⁴) · ε · (π/4)·d² · √(2·ΔP·ρ₁)

式中 β = d/D 为直径比,C 为流出系数(与雷诺数 ReD 相关),ε 为可膨胀性系数(液体取 1)。C 与 ReD 相互依赖,程序内部自动迭代求解,无需人工干预。

3.1 三种计算模式

模式

已知量

求解量

典型用途

已知差压→求流量

D、d、ΔP

质量/体积流量

差压读数折算流量

已知流量→求差压

D、d、流量

差压 ΔP

差变量程是否合适

设计孔径 / β

D、ΔP、流量

β 与孔径 d

孔板设计选型



3.2 输入项说明

输入项

单位

说明

管道内径 D

mm

工况温度下实际内径,非公称直径

孔径/喉径 d

mm

节流件开孔直径(设计模式不需输入)

差压 ΔP

kPa

上下游取压口差压

流量

kg/h、m³/h、Nm³/h

标况流量需同时填写标况密度 ρn

工况密度 ρ₁

kg/m³

上游取压处工况密度

动力黏度 μ

mPa·s

水 20 ℃ 约 1.0

上游绝压 P₁

kPa(A)

气体/蒸汽必填,绝压 = 表压 + 大气压

等熵指数 κ

空气 1.4,过热蒸汽约 1.30,饱和蒸汽约 1.135



【图片占位】标准计算输入界面(气体工况,显示 P₁ 与 κ 字段)

【提示】 工况密度与黏度可先用"流体物性计算"工具查取;标况流量 Nm³/h 必须填写标况密度 ρn,是因为标况定义(0 ℃ 或 20 ℃)各单位约定不同,由使用者给定密度可避免歧义。

四、计算示例

4.1 液体:已知差压求流量

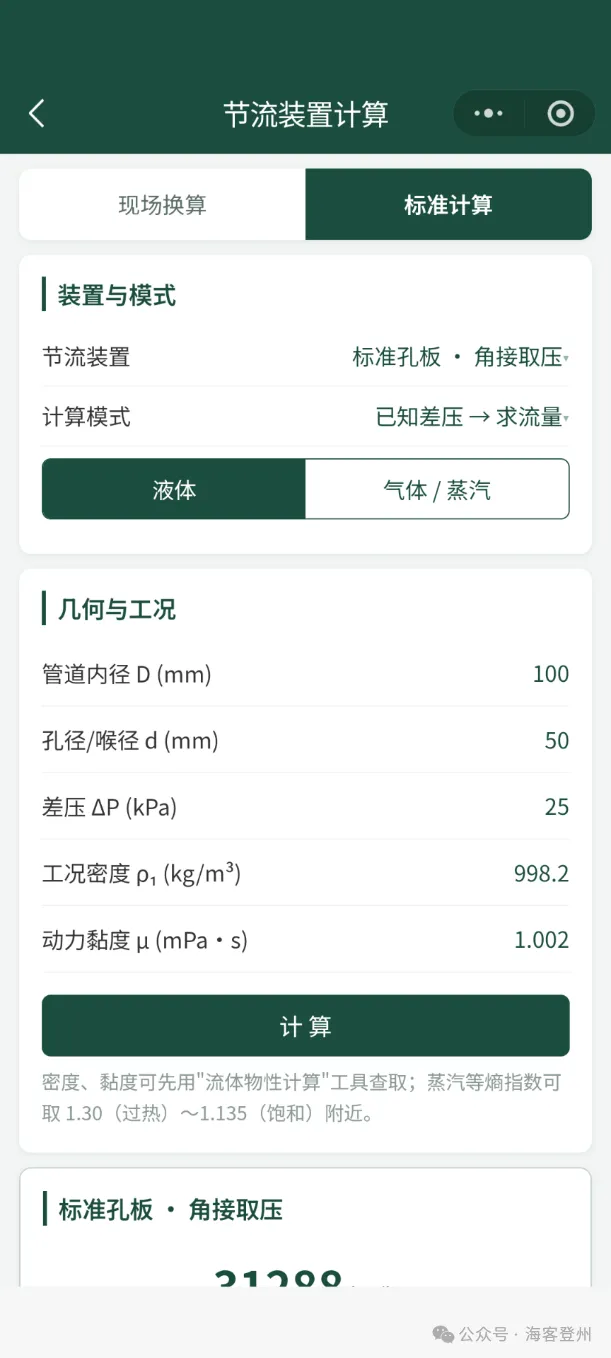

角接取压标准孔板,D = 100 mm,d = 50 mm(β = 0.5),差压 25 kPa,介质为 20 ℃ 清水(ρ = 998.2 kg/m³,μ = 1.002 mPa·s)。

计算结果:质量流量 31288 kg/h(约 31.3 m³/h),C = 0.6067,ReD = 1.10×10⁵,永久压损约 18.3 kPa,适用范围校验全部通过。


4.2 气体:已知差压求流量

法兰取压标准孔板,D = 150 mm,d = 75 mm,上游绝压 500 kPa(A),差压 20 kPa,压缩空气(ρ₁ = 5.9 kg/m³,μ = 0.018 mPa·s,κ = 1.4)。

计算结果:质量流量 4765 kg/h(工况体积流量约 808 m³/h),C = 0.6035,可膨胀性系数 ε = 0.9893,ReD = 6.24×10⁵。

4.3 设计孔径

角接取压标准孔板,D = 80 mm,介质甲醇(ρ = 791 kg/m³,μ = 0.59 mPa·s),设计满量程流量 20000 kg/h 对应差变量程 40 kPa。

计算结果:β = 0.4731,孔径 d = 37.85 mm,C = 0.6051,ReD = 1.50×10⁵。实际制造时孔径按加工规范圆整后,可回到"已知流量求差压"模式复核圆整后的实际量程。

五、结果解读与范围校验

5.1 输出参数

β、C、ε、ReD:中间参数全部展示,便于与设计计算书逐项对数;

管内流速 v₁:辅助判断管径选择是否合理;

永久压损 Δϖ:孔板与喷嘴按标准公式估算;文丘里管压损与扩散段角度相关,显示为差压的 5%~20% 范围提示。

5.2 适用范围校验

每次计算后自动逐项校验标准适用范围,包括管径范围、β 范围、雷诺数下限(孔板法兰取压另有 ReD ≥ 170β²D 要求)以及气体的 ΔP/P₁ ≤ 0.25 限制。全部通过显示绿色对勾;任一项越界以红色标出,并注明该结果的不确定度不受标准保证——程序不会静默放行越界工况。

【注意】 校验不通过不代表数值完全不可用,而是超出了标准给出不确定度保证的实验验证范围。筛查估算可参考,计量用途必须调整设计使其落回范围内。

六、常见问题

6.1 设计模式提示"所需 β 小于 0.05 / 大于 0.80"?

说明在给定管径与差压量程下,目标流量所需的开孔尺寸超出了可解范围。β 过小通常是流量太小或管径、差压量程取大了;β 过大则相反。按弹窗建议调整差压量程或管径后重算。

6.2 为什么"现场换算"和"标准计算"结果略有差别?

现场换算假设 C 与 ε 恒定,而实际上两者随雷诺数和差压比略有变化。偏离设计点越远差别越大,这正是标准计算存在的意义。日常核对用现场换算即可,出报告、做设计用标准计算。

6.3 管道内径填公称直径 DN 可以吗?

不建议。标准要求使用工况温度下的实际内径,例如 DN100 Sch40 无缝管实际内径约 102.3 mm。β 的四次方进入公式,内径偏差 2% 会带来约 1% 以上的流量偏差。

6.4 蒸汽怎么算?

选"气体/蒸汽",工况密度用蒸汽表或"流体物性计算"工具按操作温压查取,等熵指数过热蒸汽取 1.30 附近、饱和蒸汽取 1.135 附近,上游压力务必换算为绝压。

—— 本教程结果仅供工程参考,正式计量设计请以完整设计计算书复核 · 海客登州 ——
