SH3005、HG/T20507压力仪表对比
压力仪表选型
两规范对照
SH/T 3005—2016 · HG/T 20507—2014
石油化工 vs 化工 选型规范的压力仪表条款比较
导读
两本规范都把压力仪表分成就地表、远传变送器、压力开关三块。框架接近，出入在细处：分档边界、精度等级、外形尺寸、保护要求。

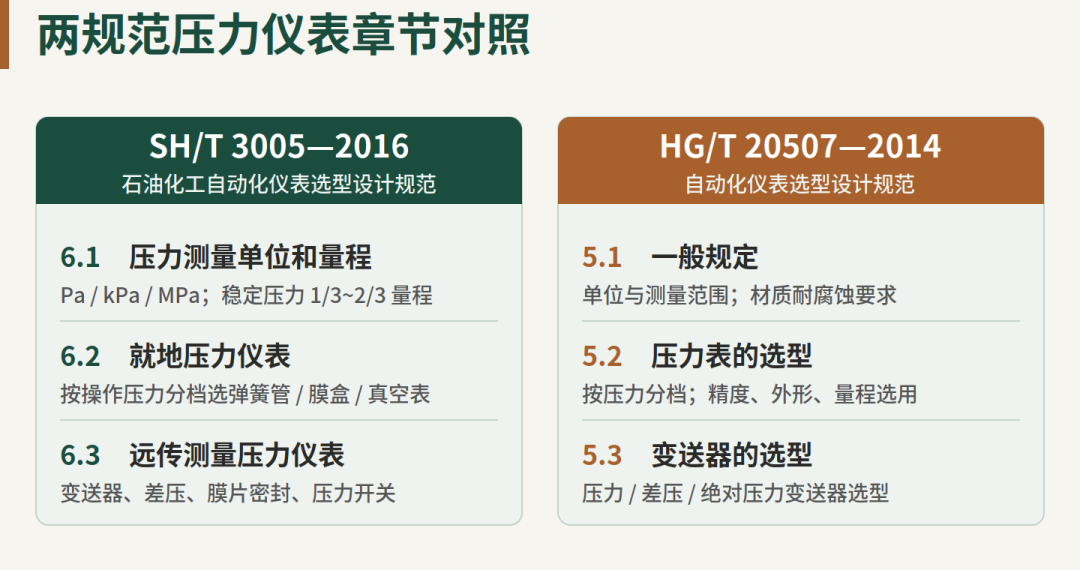

图1 两规范压力仪表章节框架
SH/T 3005 把压力仪表放在第 6 章，2016 年版。HG/T 20507 放在第 5 章，2014 年版。二级条款基本对应，单位与量程、就地表、远传表都能一一找到。差别从三级条款的具体数值开始。
一 单位与量程
单位都用 Pa、kPa、MPa。测稳定压力，正常操作压力落在量程的 1/3~2/3，两本一致。（SH §6.1.1、§6.1.3；HG §5.1.1、§5.2.8）
差别在附加约束这一层。SH 把脉冲压力另算 1/3~1/2，变送器另按校准量程的 60%~80%，还要求所有压力仪表配超量程保护、真空测量配低量程保护（§6.1.2、§6.1.4、§6.1.5）。HG 在量程上只说与定型产品标准系列相符，脉动压力的 1/3~1/2 写进选型条（§5.1.1、§5.2.8），超量程保护并入压力表选型要求，没有单独拎出来。
为什么 SH 把保护要求提到量程章
石化介质常含脉冲和瞬时冲击。把超量程与真空低量程保护写进通用条款，等于对所有压力仪表设了一道底线，不必逐表去判断。HG 面向更宽的化工场景，保护要求按表型分别给。
二 就地压力表：分档边界是核心分歧
两本都按操作压力分档，选弹簧管、膜盒、真空表。分界点和真空段的表述不一样。

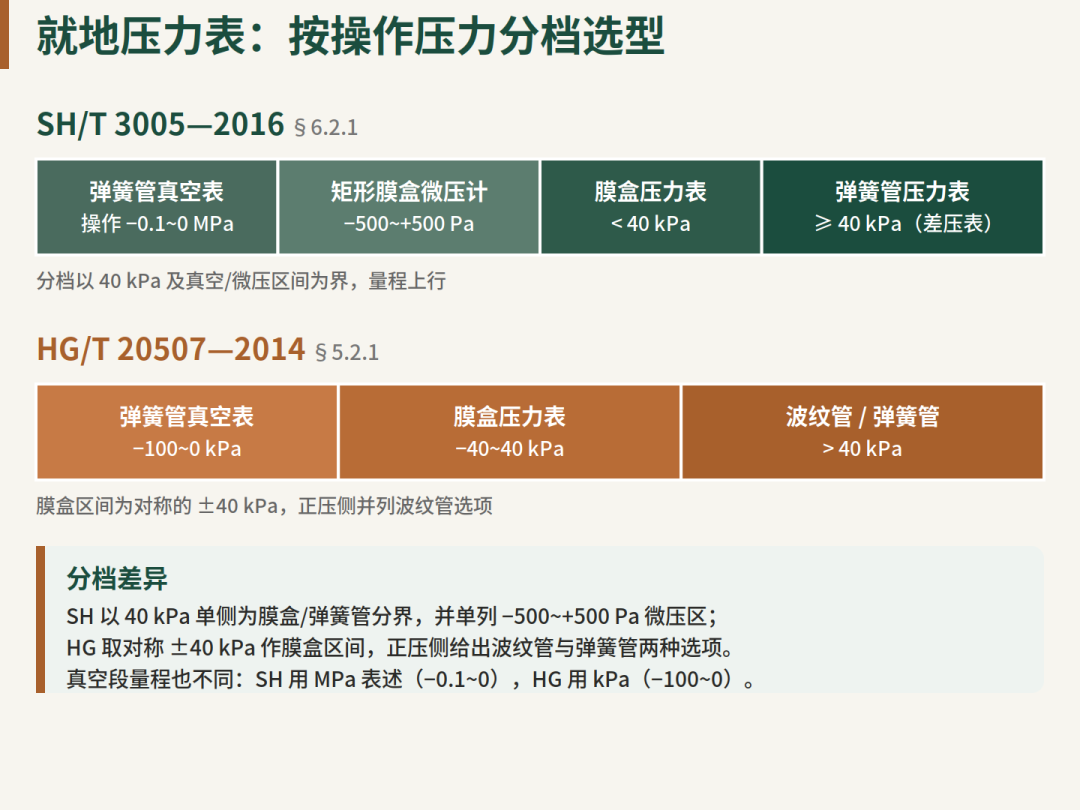

图2 就地表分档对照（SH/T 3005 §6.2.1 · HG/T 20507 §5.2.1）
SH 以 40kPa 为单侧界。40kPa 及以上选弹簧管压力表，也就是差压表；40kPa 以下选膜盒表。再往下，−500~+500Pa 单列矩形膜盒微压计，−0.1~0MPa 单列弹簧管真空表。HG 不这么切。它取对称的 ±40kPa 作膜盒区间，正压侧 40kPa 以上给波纹管压力计与弹簧管两个并列选项，真空段用 −100~0kPa 表述。
分档差异落到选型上
0~40kPa 正压区，两本都指向膜盒表。真正岔开的是 −40~0kPa 微负压区：HG 明确归膜盒表，SH 这边由 −500~+500Pa 微压计和真空表分别覆盖，中间段得结合量程判断。真空段量程单位也不同，SH 用 MPa、HG 用 kPa，换算后区间一致。
特殊介质两本思路相同。腐蚀、含固、黏稠介质用隔膜或膜片表，振动场所用耐振表（SH §6.2.2、HG §5.2.2）。SH 列得更细，乙炔、氨、含氧介质用专用表，氧气用氧气表，含硫用抗硫表，水蒸气及超 60℃ 介质还要带冷凝圈或冷凝弯（§6.2.2）。

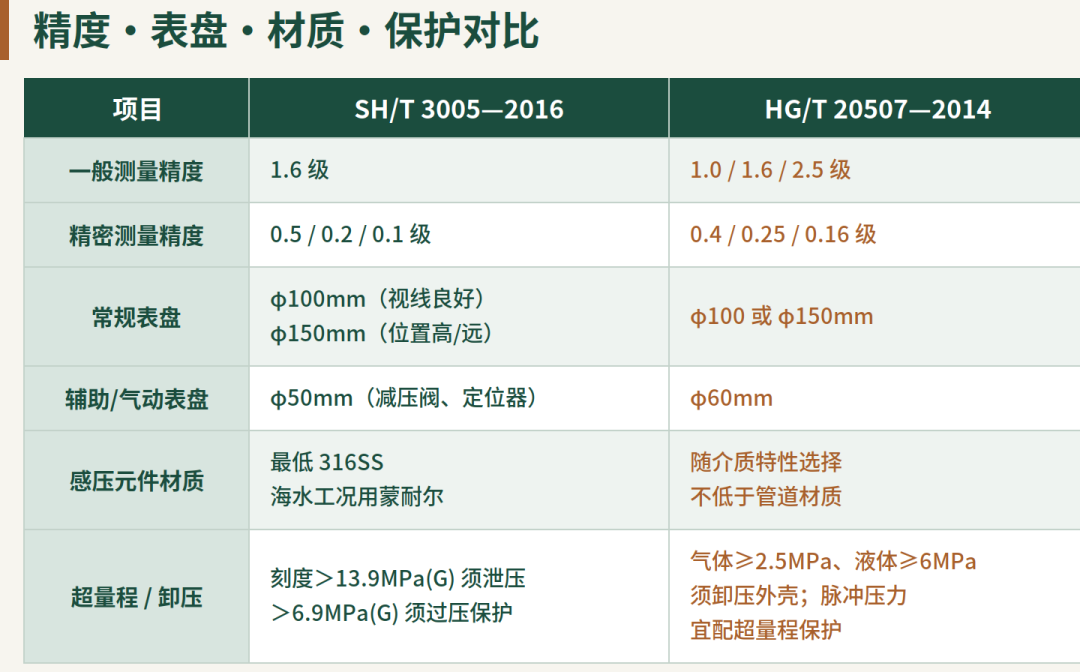

图3 精度、表盘、材质与保护要求对照
精度上 HG 多给一档 2.5 级，能覆盖更粗的测量。精密段两本各成系列，SH 是 0.5/0.2/0.1 级，HG 是 0.4/0.25/0.16 级，数字接近但不重合。表盘常规尺寸都用 φ100、φ150。辅助表盘分了：SH 取 φ50，用于减压阀和电气阀定位器；HG 取 φ60。材质这块差得最明显。SH 把感压元件最低定到 316SS，海水工况上蒙耐尔合金，还要求在无辅助设备时能承受满量程的 1.3 倍；表壳低铜铝合金的铜含量压在 8% 以内。HG 用的是相对口径，按介质特性选，不低于管道材质。
为什么材质口径不同
SH 面向石化高腐蚀工况，直接钉死 316SS 下限，省掉逐点核算。HG 适配范围宽，给相对口径，代价是设计时得自己算。
三 远传变送器：信号制式与场景细分
远传部分主干一样。压力变送器、差压变送器为主，微压负压用差压，结晶腐蚀介质用膜片密封式。

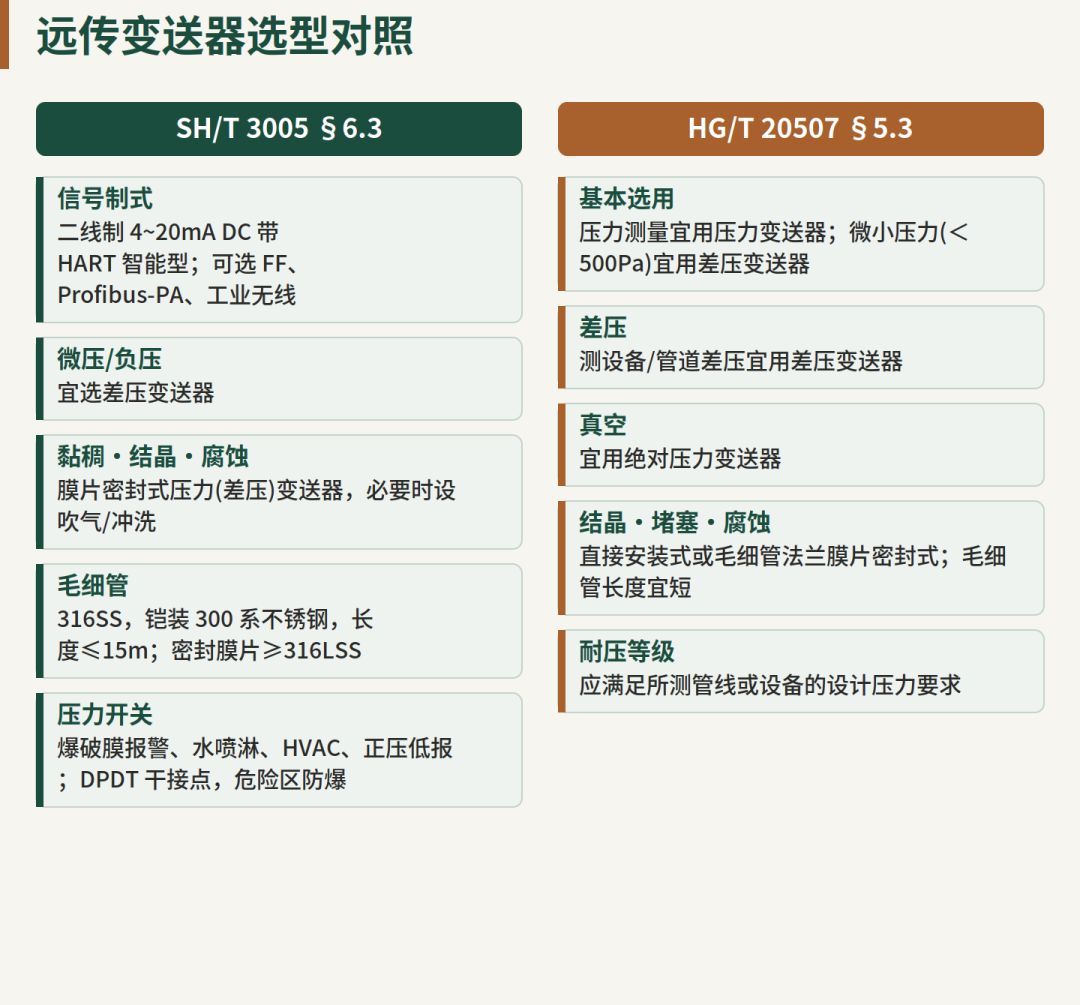

图4 远传变送器选型对照（SH/T 3005 §6.3 · HG/T 20507 §5.3）
SH 写得很实。信号制式点到二线制 4~20mA DC 带 HART，可选现场总线和工业无线。膜片密封毛细管给了硬指标：316SS，铠装 300 系不锈钢，长度不超过 15m，密封膜片最低 316LSS（§6.3.1、§6.3.7）。压力开关也单独成条，适用场合、DPDT 干接点、危险区防爆，一条条列清楚（§6.3.5、§6.3.6）。
HG 这边更精炼。压力测量用压力变送器，微小压力（＜500Pa）用差压，真空用绝对压力变送器，结晶堵塞介质用直接安装式或毛细管法兰膜片密封式，耐压等级满足管线设计压力（§5.3.1~§5.3.6）。绝对压力变送器是 HG 单列出来的，SH 没明确点名。
两本远传条款的取舍
SH 把信号制式、毛细管参数、压力开关场景都写死，工程上能直接抄进数据表。HG 留判断空间，但单独点了真空场合的绝对压力变送器，这一项在 SH 的就地和远传条款里都找不到对应。
四 选型小结
石化装置走 SH/T 3005，分档紧、材质口径硬，能直接定型。通用化工走 HG/T 20507，留判断空间，材质和保护等级需自行核算。真空与微负压区是两本最容易读岔的地方，先按各自的量程单位换算，再对分档，结论才不会错位。
