SH3005、HG20507规范关于温度仪表差异对比
规范对比 · 温度仪表
两份规范
在温度仪表上的差异
SH/T 3005—2016（石化）
对 比
HG/T 20507—2014（化工）

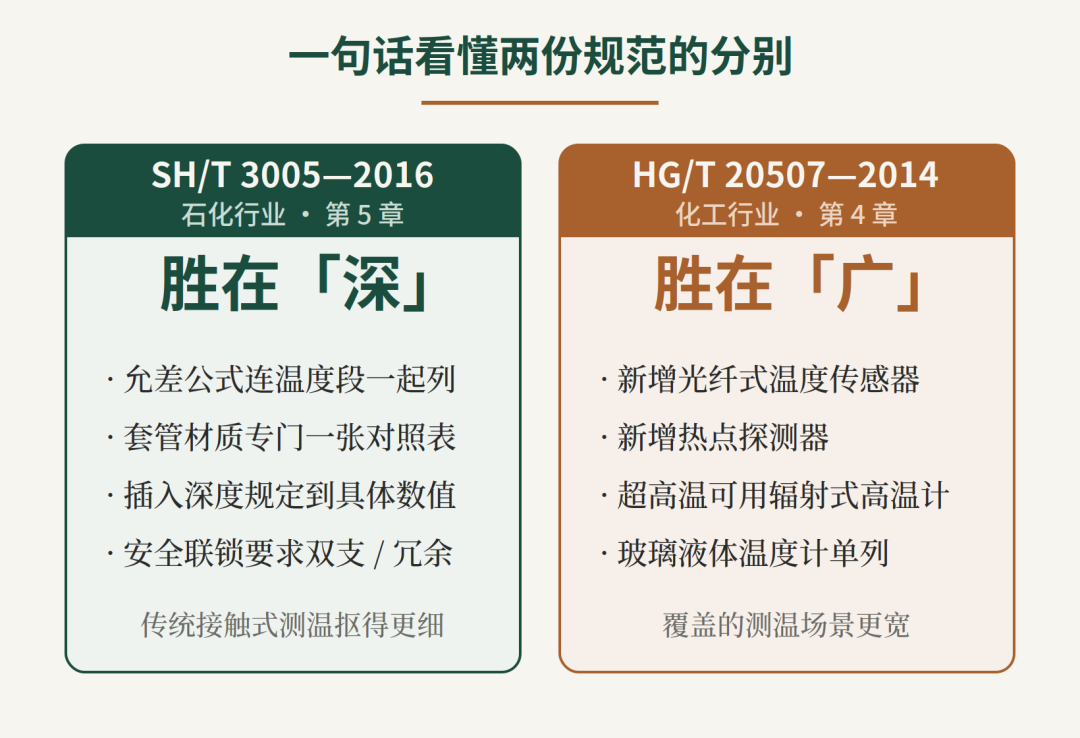

图1 两份规范的核心分别：石化胜在深，化工胜在广
这两份都是仪表选型的设计规范，名字相近，但分属两个行业：SH/T 3005—2016 是石化行业标准，温度仪表放在第 5 章；HG/T 20507—2014 是化工行业标准，温度仪表放在第 4 章。温度这部分两者都按下面三大类来写，框架一致，但具体条文有不少出入。

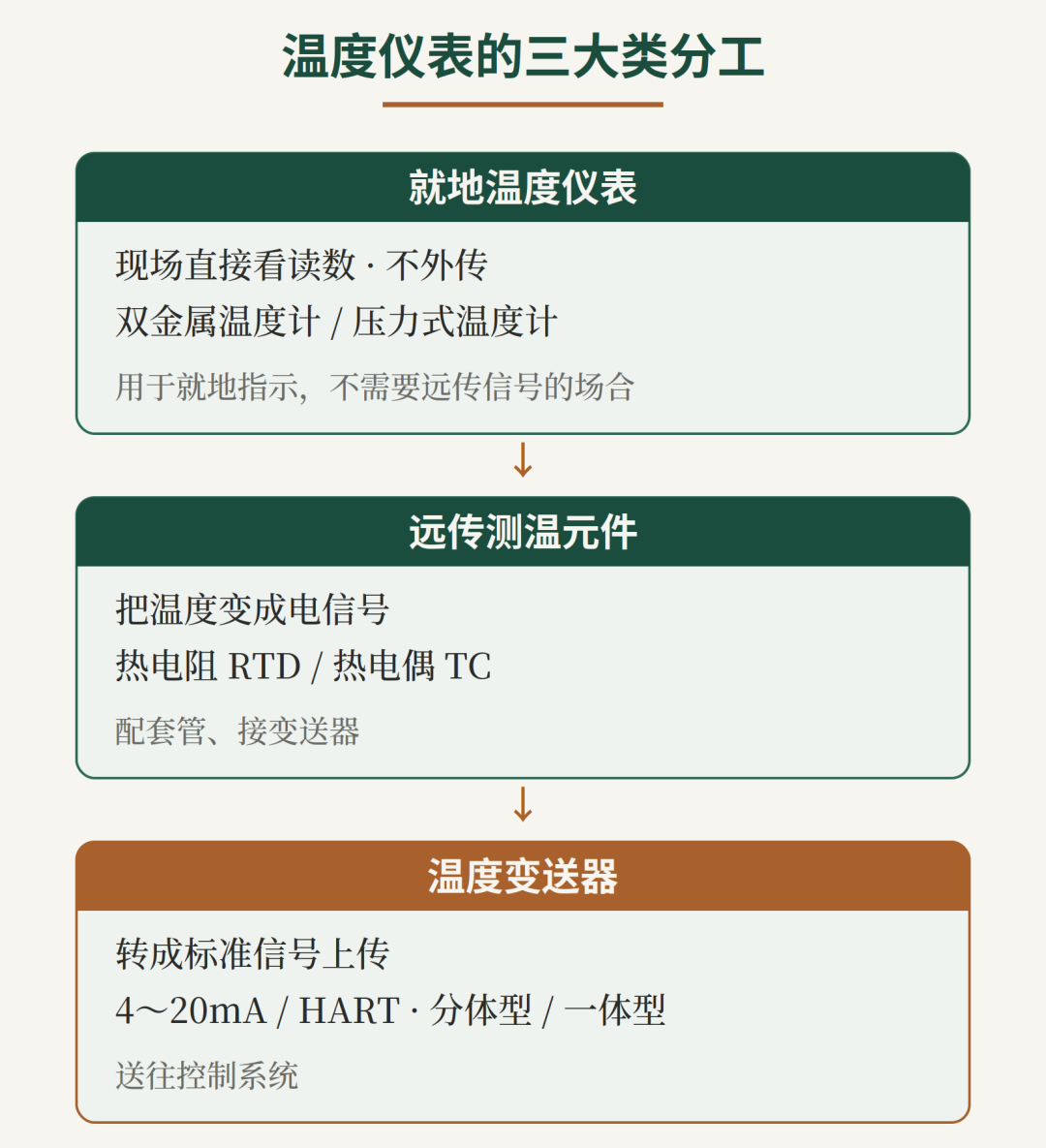

图2 温度仪表的三大类分工（两份规范框架一致）
总的感觉是：石化这版条文更细、卡得更死，尤其在精度允差、套管材质和安全联锁这几处；化工这版写得概括一些，不过补进了光纤测温、热点探测、辐射高温计这类较新的手段。下面挑几处主要差别说说，再列一张表逐条对照。
一 精度和允差
石化版把每个分度号在不同温度段的允差连计算公式一起列进了表 5.3.9，查的时候能直接对到数值。化工版的表 4.3.1 只给测量范围，没有允差公式，选型时还得另找依据。
二 套管材质和插入深度
套管选材石化版给了一张专门的对照表（表 5.3.11），316SS、Inconel、钛、钽这些材质的最高使用温度和适用介质都列清楚了；化工版没有这张表，只在 4.1.3 里说按设计温度、压力和防腐要求来定。插入多深，石化版也规定得很具体：

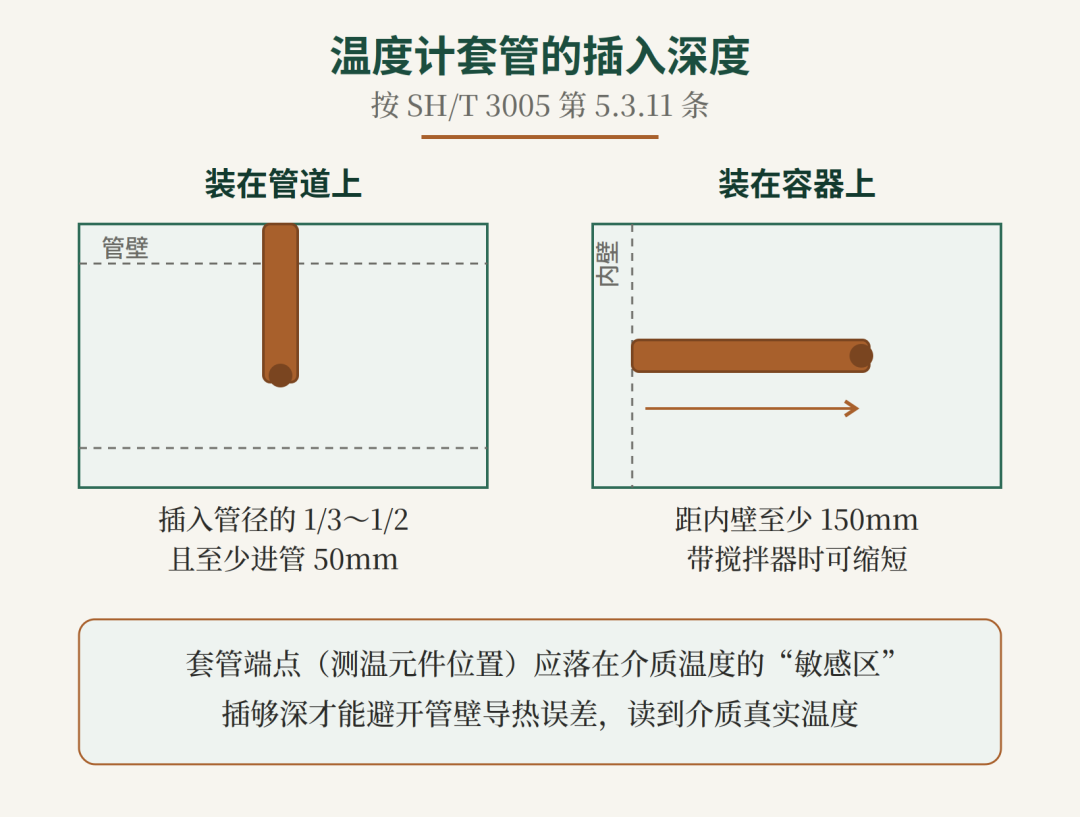

图3 温度计套管的插入深度（SH/T 3005 第 5.3.11 条）
三 变送器装在哪
环境太热或装得太高，变送器就不能跟测温元件挤在一起，得分开装。两份规范都这么要求，只是石化版把高度也算了进去：

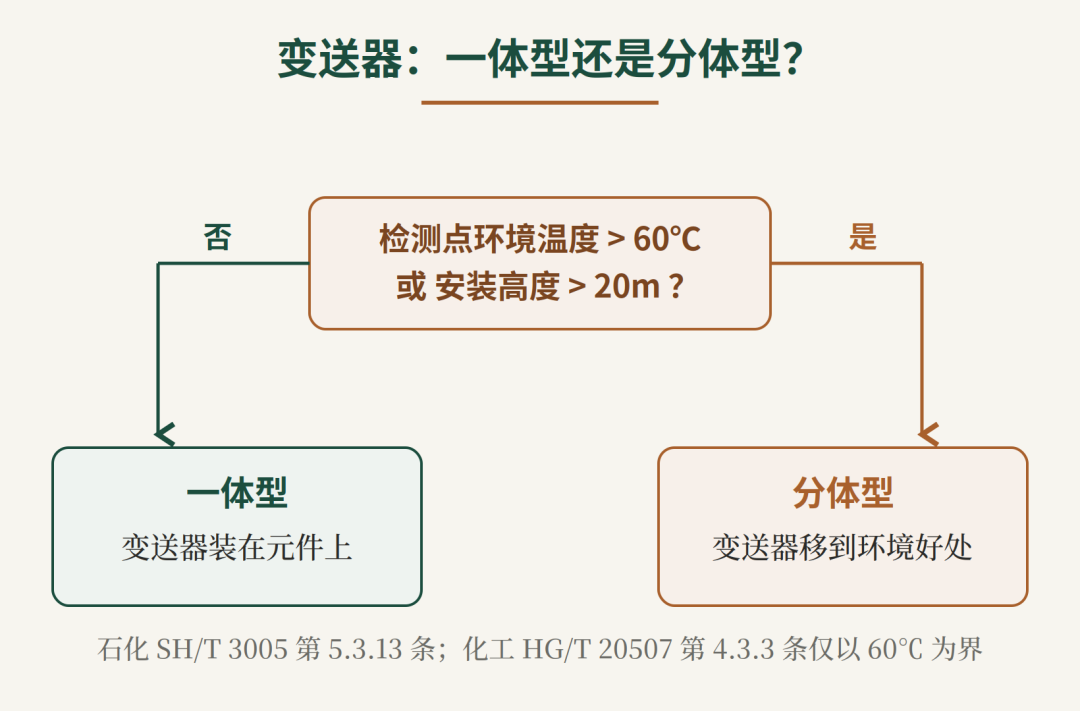

图4 变送器一体型 / 分体型的选择
四 安全联锁
石化版对联锁回路看得比较重，5.3.2 要求停车联锁用的测温元件单独安装、最好双支，变送器也建议双通道或冗余。化工版没有这么一条硬性规定——这跟石化连续装置一旦联锁出问题后果大有关系。
五 新型测温手段
反过来，新一点的测温技术化工版铺得更开：加进了光纤式温度传感器（4.3.7）和热点探测器（4.3.8），用在储罐、长输管道、电缆桥架、电缆沟这类大范围监测的地方；超高温场合热电偶顶不上时，还能用辐射式高温计（4.3.5、4.3.6）。这几样石化版都没写。说到底是侧重不同——石化版在传统接触式测温上抠得更细，化工版覆盖的场景更宽。
六 逐条对照
括号里是对应的条文号，方便回去查原文。
对比项目 | 石化 SH/T 3005—2016 | 化工 HG/T 20507—2014 |
章节位置 | 第 5 章 温度仪表 | 第 4 章 温度仪表 |
就地双金属温度计 | 量程 -80～500℃，满量程精度不低于 ±1.5%（5.2.1） | 工业用选 1.5 级，测量值不超量程上限 90%，正常值在上限 50% 左右（4.2.1、4.2.2） |
压力式温度计 | 用于振动、低温、高温场合，量程 -200～700℃，毛细管不超 10m 且带不锈钢铠装（5.2.2） | 用于 -80℃以下低温、不便近距观察、有振动的场合，毛细管宜小于 10m（4.2.4） |
热电阻 | Pt100、符合 IEC 60751，宜线圈式或绕线式，不得用薄片式，宜 3 线制（5.3.6） | 宜用 Pt100、符合 IEC 60751，宜 3 线制（4.3.1） |
热电偶分度号 | K、N、E、J、T、S、R、B 共 8 种，符合 IEC 60584-1/2（5.3.7） | K、E、J、T、S、R、B 共 7 种，未列 N 型，符合 IEC 60584（4.3.1） |
允差 / 精度 | 表 5.3.9 给出每种分度号在各温度段的允差计算公式 | 表 4.3.1 只给测量范围，没有允差公式 |
套管材质 | 表 5.3.11 把十余种材质的最高使用温度和适用介质逐一列出（316SS、Inconel、钛、钽等） | 没有材质对照表，只要求按设计温度、压力和防腐选材（4.1.3） |
温度变送器分体 / 一体 | 环境不超 60℃ 或安装高度不超 20m 选一体型，超过则选分体型（5.3.13） | 环境超过 60℃ 选分离型，条件允许时可用一体化（4.3.3） |
安全联锁 | 停车联锁的测温元件单独安装、宜双支，变送器宜双通道或冗余（5.3.2） | 未对安全联锁的双支或冗余作专门规定 |
光纤 / 热点探测 | 未涉及 | 新增光纤式温度传感器（4.3.7）和热点探测器（4.3.8），用于储罐、管道、电缆沟等监测 |
辐射式高温计 | 未列 | 热电偶测不了的超高温炉膛或物体表面，可用辐射式高温计（4.3.5、4.3.6） |
玻璃液体温度计 | 未单独提 | 用于精度较高、振动小、便于观察的场合（4.2.5） |
小结
同样讲温度仪表，石化版（SH/T 3005）写得更细、要求更严，胜在深；化工版（HG/T 20507）相对简明，但收进了光纤、热点探测、辐射高温计等更新的手段，胜在广。两者并不打架，按项目所属行业选用对应标准就行。
