GB 50116-2013《火灾自动报警系统设计规范》 报警区域 · 探测区域 · 点型探测器布点

报警区域 · 探测区域 · 点型探测器布点

GB 50116—2013《火灾自动报警系统设计规范》第 3、6 章

火灾探测覆盖的空间被分成两级：报警区域决定联动的边界，探测区域决定探测器的落点。前者对应防火分区与楼层，后者对应一间间独立的房。两级的尺度限制，以及点型探测器在顶棚上的几何约束，构成了布点计算的全部依据。

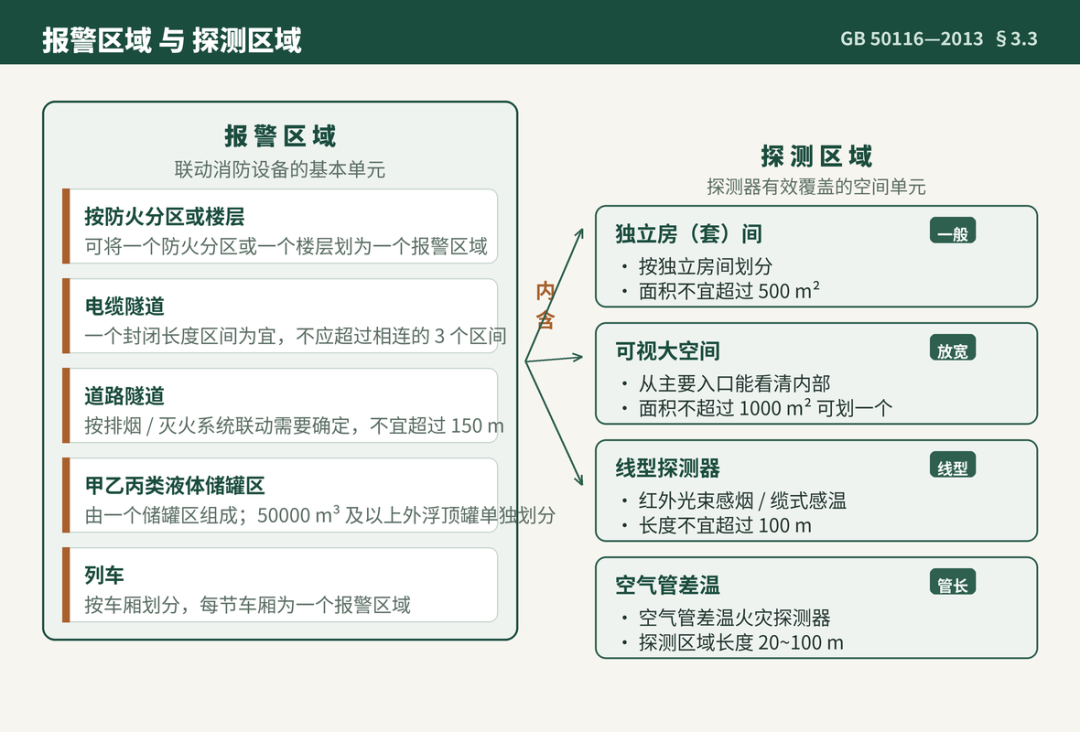

报警区域：联动的边界  §3.3.1

报警区域是发生火灾时需要同时联动一批消防设备的最小单元。常规做法按防火分区或楼层划分——一个防火分区或一个楼层划为一个报警区域；若相邻几个防火分区在火灾时需同时联动，也可合并为一个。

专项场所的划分另有约束

▸ 电缆隧道：一个报警区域宜由一个封闭长度区间组成，不应超过相连的 3 个封闭长度区间。

▸ 道路隧道：按排烟或灭火系统的联动需要确定，不宜超过 150 m。

▸ 甲乙丙类液体储罐区：由一个储罐区组成；50000 m³ 及以上的外浮顶储罐单独划为一个报警区域。

▸ 列车：按车厢划分，每节车厢为一个报警区域。

探测区域：探测器的落点  §3.3.2

探测区域按独立房（套）间划分，一间即一个。面积不宜超过 500 m²；若从主要入口能看清其内部，且面积不超过 1000 m²，可放宽为一个探测区域。线型探测器另按长度控制：红外光束感烟与缆式线型感温的探测区域长度不宜超过 100 m，空气管差温火灾探测器的探测区域长度为 20~100 m。

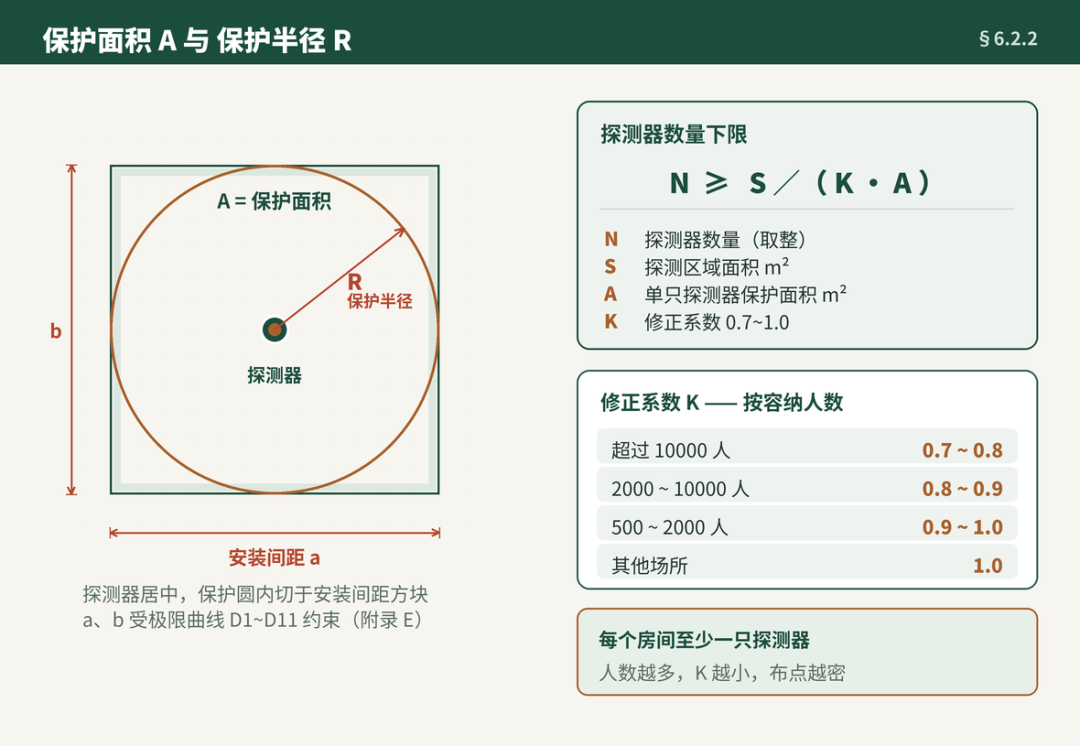

点型探测器的保护面积与半径  §6.2.2

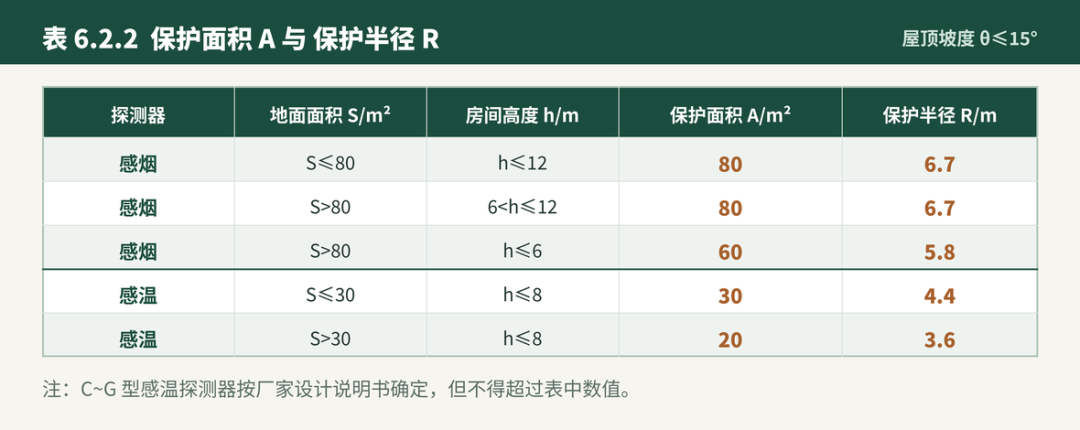

每个探测区域的每个房间至少设一只探测器。感烟与 A1、A2、B 型感温探测器的保护面积 A 与保护半径 R 按下表取值；C、D、E、F、G 型感温探测器按厂家设计说明书确定，但不得超过表中数值。

安装间距 a、b 由 A 与 R 共同确定，且不应超过附录 E 极限曲线 D1~D11 规定的范围。一个探测区域内的探测器数量按下式取整计算，其中修正系数 K 随容纳人数下降：人越多、K 越小、布点越密。

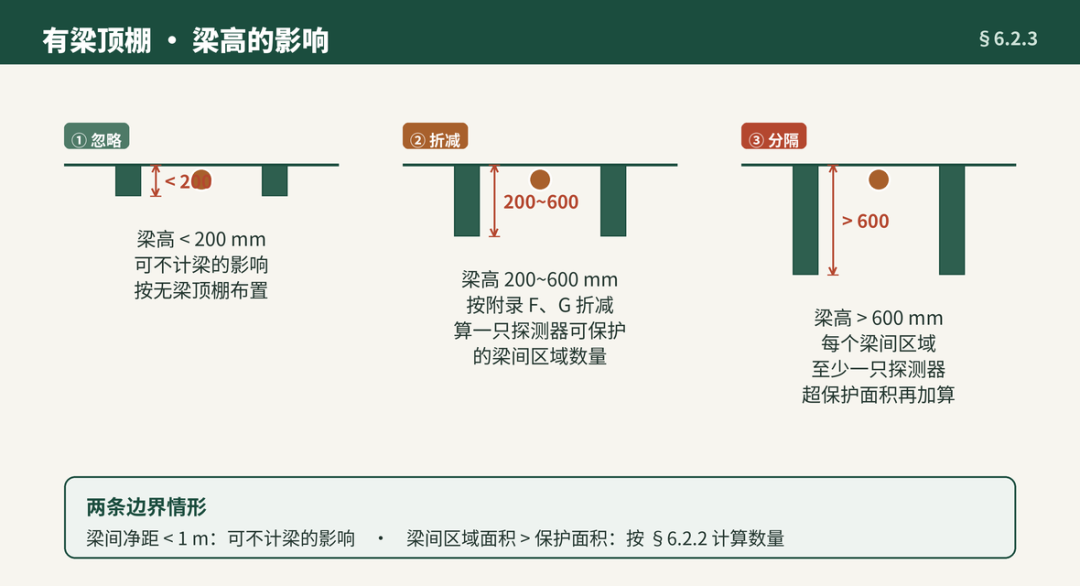

有梁顶棚：按梁高分三档  §6.2.3

梁突出顶棚会切割探测器的有效覆盖，处理方式取决于梁高。

▸ 梁高 < 200 mm：可不计梁对保护面积的影响，按无梁顶棚布置。

▸ 梁高 200~600 mm：按附录 F、G 确定折减，算出一只探测器能保护的梁间区域数量。

▸ 梁高 > 600 mm：被梁隔断的每个梁间区域至少设一只；区域面积超过一只保护面积时，再按 §6.2.2 计算数量。

两条边界情形：梁间净距 < 1 m 时可不计梁的影响；梁间区域面积大于一只保护面积时，按数量公式补足。

顶棚上的位置约束  §6.2.4~6.2.9

间距与距墙

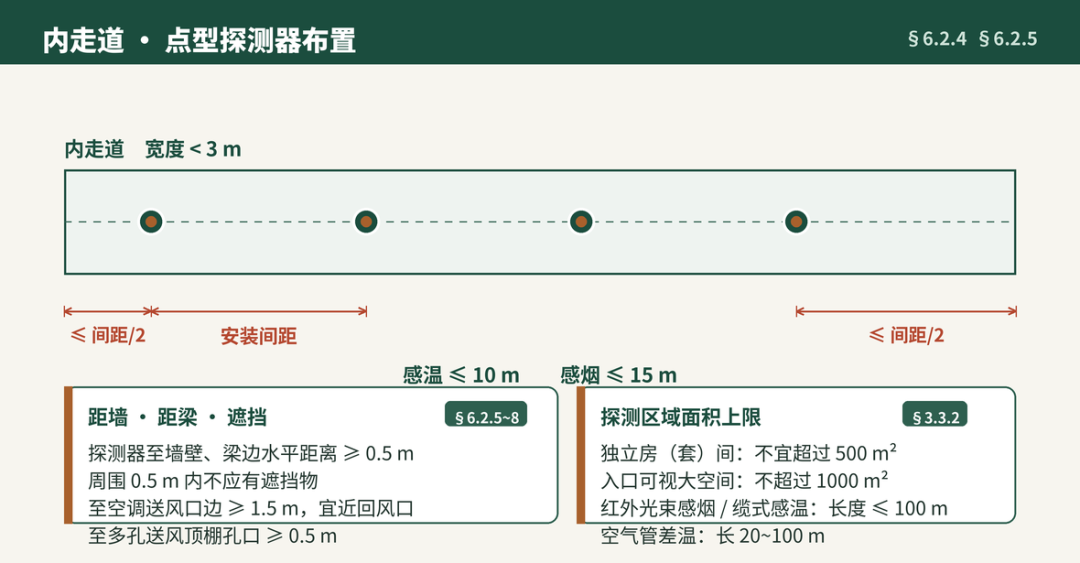

▸ 宽度 < 3 m 的内走道顶棚宜居中布置：感温安装间距 ≤ 10 m，感烟 ≤ 15 m；探测器至端墙的距离不大于安装间距的 1/2。

▸ 点型探测器至墙壁、梁边的水平距离 ≥ 0.5 m；周围 0.5 m 内不应有遮挡物。

与送风、隔断、屋顶的关系

▸ 至空调送风口边的水平距离 ≥ 1.5 m，宜接近回风口安装；至多孔送风顶棚孔口 ≥ 0.5 m。

▸ 被书架、设备或隔断分隔，其顶部至顶棚或梁的距离小于房间净高 5% 时，每个被隔开部分至少设一只。

▸ 宜水平安装，倾斜安装时倾斜角不应大于 45°；屋顶有热屏障时，感烟探测器下表面至顶棚的距离按 §6.2.9 的坡度—安装高度表取值。

选型思路

布点是一条自上而下的链：先按防火分区或楼层圈出报警区域，落到独立房间得到探测区域，再用房间的地面面积与高度查表定出单只探测器的保护面积与半径，据此算间距、算数量。有梁顶棚先看梁高落在哪一档，再决定是否折减或逐格补点。最后用距墙、距送风口、距遮挡这几条位置约束校核每一个落点。人员密集场所把修正系数往下取，让覆盖更密——这是安全裕度，不是余量浪费。
