调节阀死区、回差与过程偏差度

Fisher《控制阀手册》第六版 · 第二章

死区、回差与过程偏差度

为什么定位器不是可选件

选阀的时候大家盯着 Cv、泄漏等级、材质——这些是静态指标。Fisher《控制阀手册》第六版第二章讲的是另一半：阀装上去之后，在动态过程条件下到底控得好不好。这一章的核心概念是过程偏差度，而吃掉过程偏差度的头号原因，是死区。

  一、过程偏差度：±2σ 这笔账

一个处于控制状态、只有常见偏差起因的过程，其过程变量遵循钟形正态分布。统计上取 ±2σ 区描述过程变量偏离设定点的程度，这就是过程偏差度——以设定点百分比表示的、对控制紧密程度的精确测量。

它为什么直接等于钱：产品要满足某个规格下限，设定点就必须定在下限之上 2σ 处，才能保证全部产品合格。σ 越大，设定点被迫离下限越远，越多产品在远高于规格的水准上生产——原料过量使用、返工、报废，都是利润流失。

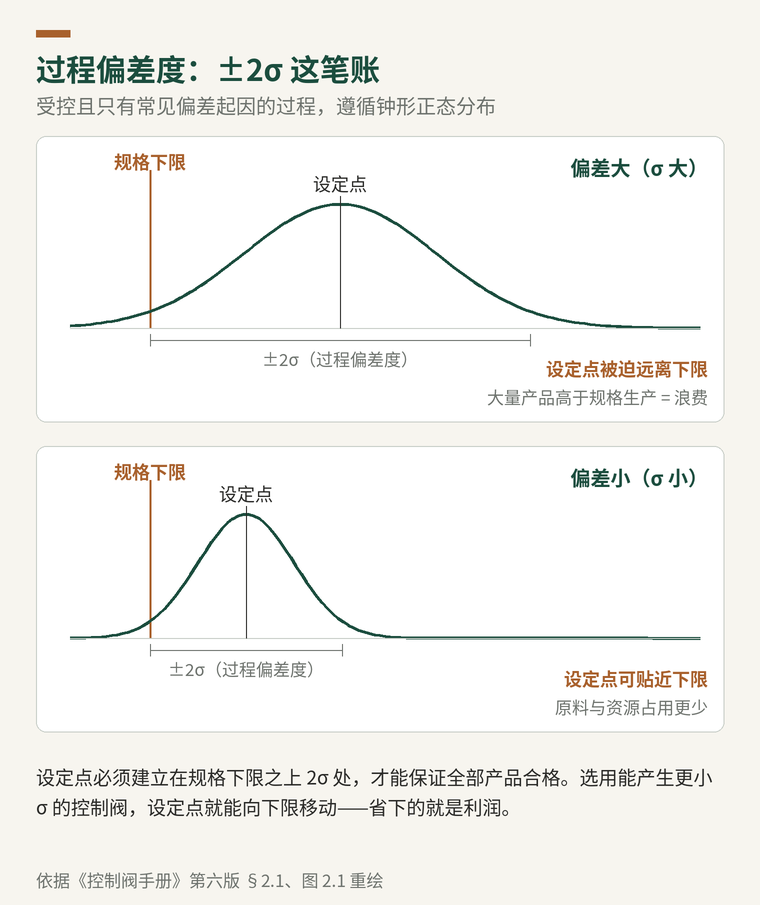

图 1　过程偏差度与设定点位置（依据 §2.1、图 2.1 重绘）

对控制回路的广泛研究表明，多达 80% 的回路在减小过程偏差度方面做得不好，而控制阀由于各种原因是造成这个问题的主要元凶。手册的判断很直接：控制阀在这方面常常被忽略，因为它对动态性能的影响未被认识到。

《控制阀手册》第六版 §2.1

  二、死区：信号变了，流量没动

死区指的是：当输入信号改变方向时，控制器输出 (CO) 在一定范围内变动，被测过程变量 (PV) 不发生变化。负载扰动让 PV 偏离设定点，控制器发出纠正动作——但只有当输出变化量大到足以克服死区，PV 才会真的动。每次 CO 改变方向，都要重新穿一次死区。

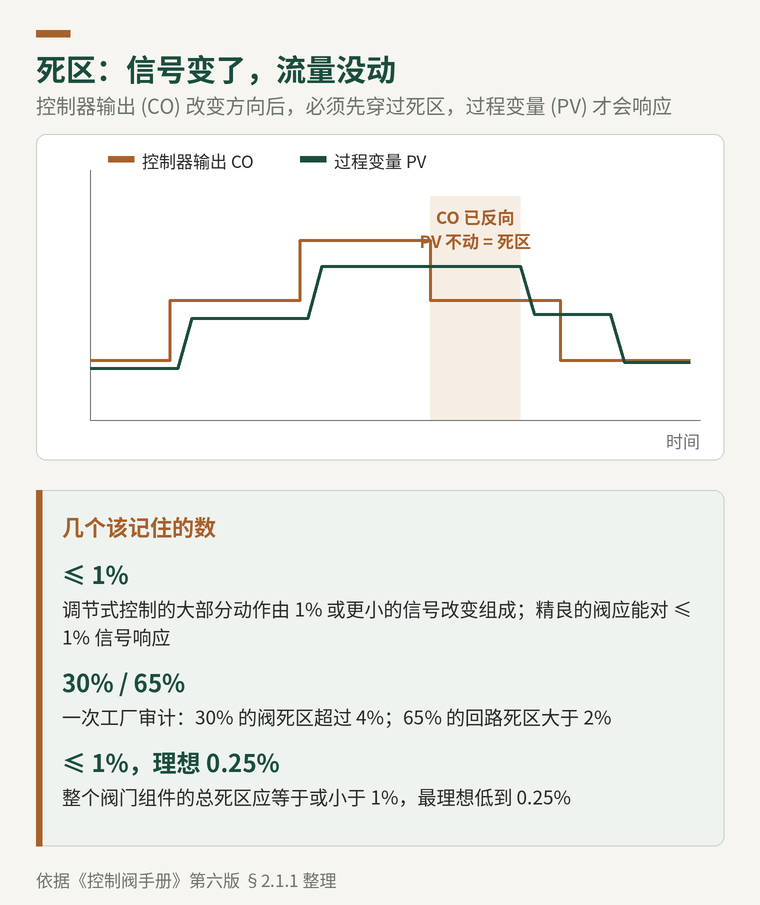

图 2　死区机理与三组关键数字（依据 §2.1.1 整理）

成因有四类：摩擦力、空程、阀轴扭转、放大器或滑阀的死区。其中摩擦力是主因——直行程阀以填料摩擦为主，旋转阀对高阀座负载敏感，且密封润滑层几百次循环就磨掉，某些阀型摩擦力会增加 400% 以上。这也意味着用全新状态的标准数据评估阀门，可能得出误导性结论。

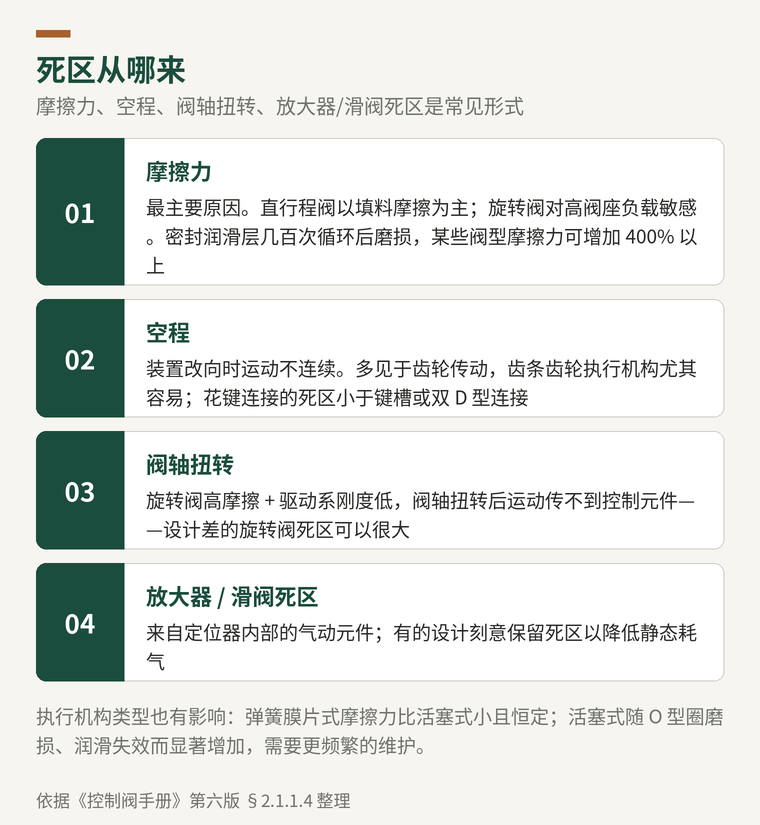

图 3　死区的四类成因（依据 §2.1.1.4 整理）

死区的杀伤力看图 2.3 的开环测试最直观：三台阀接受 0.5% 到 10% 的一系列阶跃输入，阀门 A 对 0.5% 就有良好响应，阀门 B 要 5%，阀门 C 要 10%。考虑到调节式控制的大部分动作是 1% 或更小的信号改变，B 和 C 改善过程偏差度的能力非常差。

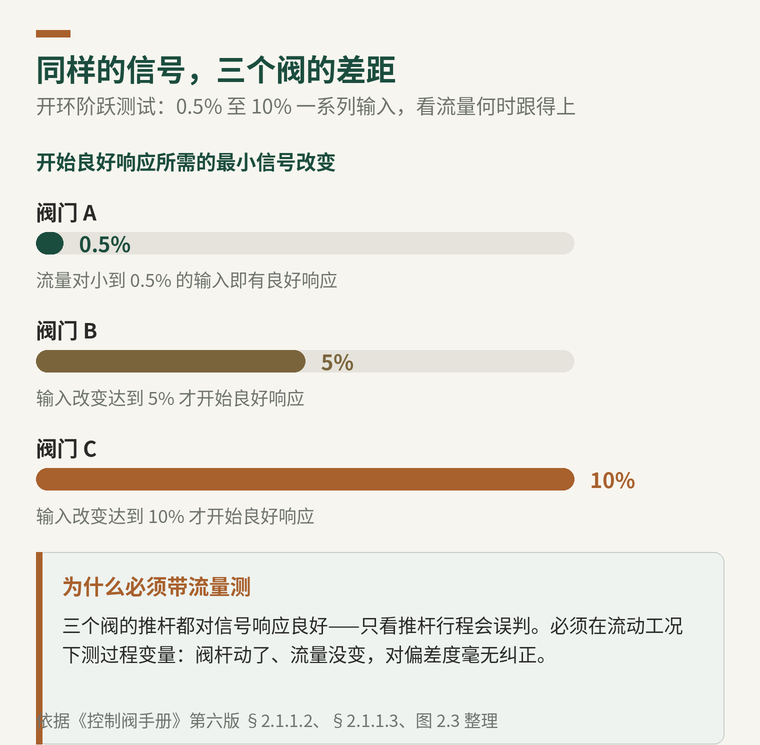

图 4　三台阀的最小可响应信号（依据 §2.1.1.2、图 2.3 整理）

  三、执行机构与定位器：一起考虑

执行机构和定位器的设计必须一起考虑，这个组合在很大程度上决定了组件的静态性能（死区）、动态响应和总耗气量。定位器本质上是一个高比例增益装置，与执行机构和阀结合后，理想情况下表现为一阶或欠阻尼二阶系统；数字式阀门控制器还有微分增益等附加整定参数。检测到设定点变化后，定位器必须能向执行机构提供大量空气——这个能力来自内部的气动增强器（放大器或滑阀），高性能两级定位器用气动放大器，以最小稳态耗气取得最好的动态性能。

《控制阀手册》第六版 §2.1.2

  四、响应时间：T63 拆开看

阀门响应时间用 T63 度量：从输入信号改变开始，到输出达到相应改变的 63%。它由两段组成——时滞时间（静态，主要由死区决定）和动态时间（由定位器与执行机构的动态特性决定）。

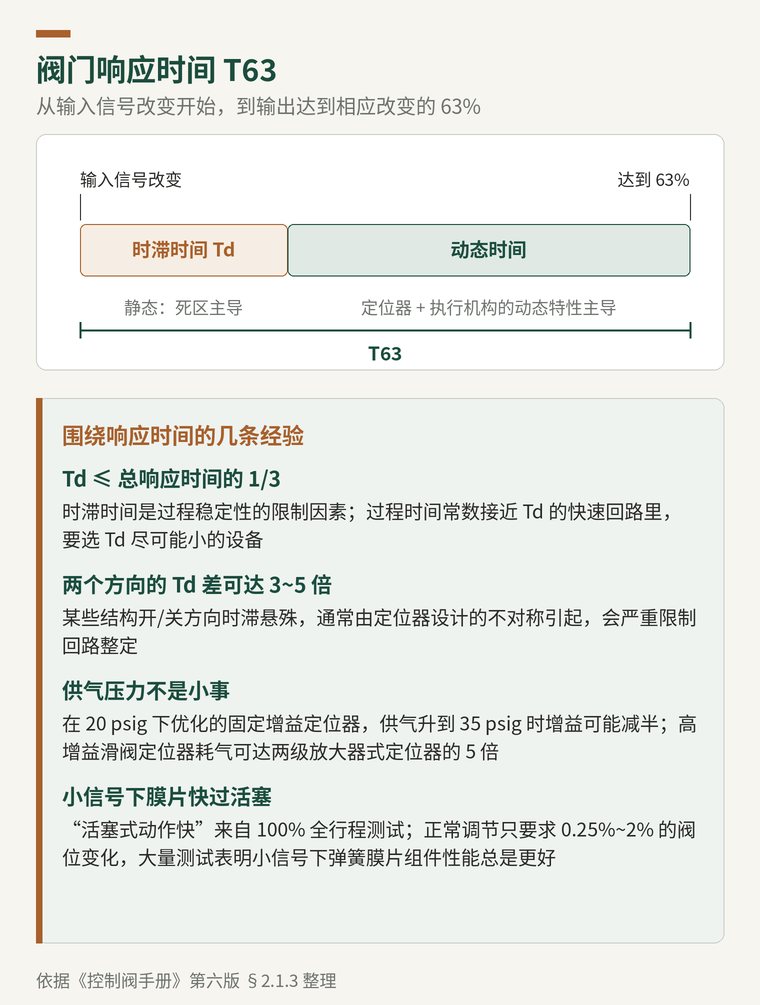

图 5　T63 的构成与几条经验（依据 §2.1.3 整理）

工程视角　为什么不能一味求快（§2.1.3.3）

把执行机构容积减到最小、定位器增益提到最大，看似是缩短动态时间的捷径——但定位器/执行机构本身构成一个反馈回路，增益太高会让阀门组件进入不稳定振荡。

而减小执行机构容积会恶化推力/摩擦力比，死区增大、时滞反而变长；换更大执行机构或提高气源压力能改善推力比，代价又是耗气量上升、动态时间变长。

响应时间是一组互相牵制的参数，要的是匹配，不是单项冲高。

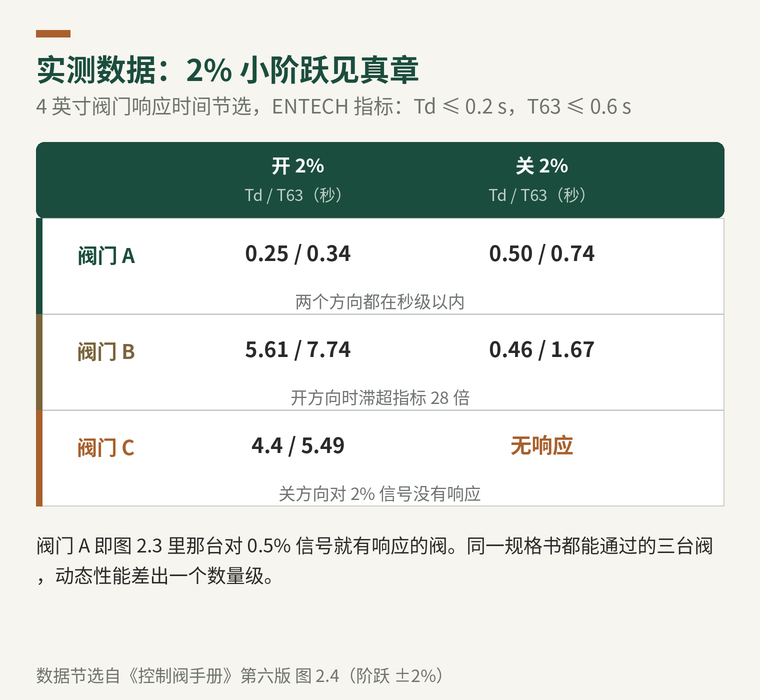

实测数据更能说明问题。下表节选自手册图 2.4，三台 4 英寸阀做 ±2% 阶跃：

图 6　响应时间实测节选（数据出自图 2.4）

  五、特性、安装增益与控制范围

固有特性（线性、等百分比、快开）是恒定压降下流量与行程的关系；装进系统、压降随流量自然变化后，得到的是安装流量特性。特性化的真正目的，是用阀的增益变化去补偿回路里其他设备的增益变化——比如压力容器的增益随输出增加而减小，配等百分比阀（增益随流量增加）正好抵消——最终让整个工作范围内回路增益大致统一。

统一到什么程度算合格？回路增益变化不应超过 4:1，EnTech 指标给出回路过程增益的标称范围 0.5~2.0。阀在增益指标内能工作的行程区间，就是这台阀的控制范围。

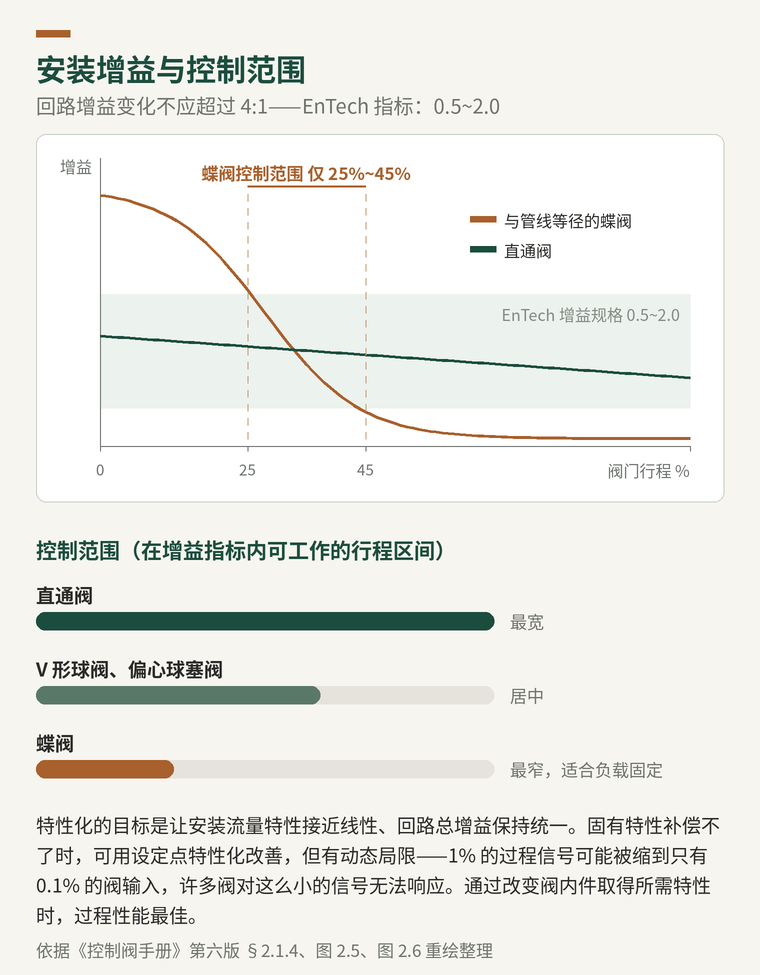

图 7　安装增益、EnTech 指标与各阀型控制范围（依据 §2.1.4 重绘整理）

《控制阀手册》第六版 §2.1.4

  六、口径选大了会怎样

等径选阀、偏爱大流通能力的旋转阀、设计各阶段层层加安全系数——结果就是过程控制研究发现的现状：某些工业里，回路中的大多数阀相对其工况都选大了。图 7 里那条控制范围只有约 25%~45% 的曲线，就是一台只因便宜而选的等径蝶阀。

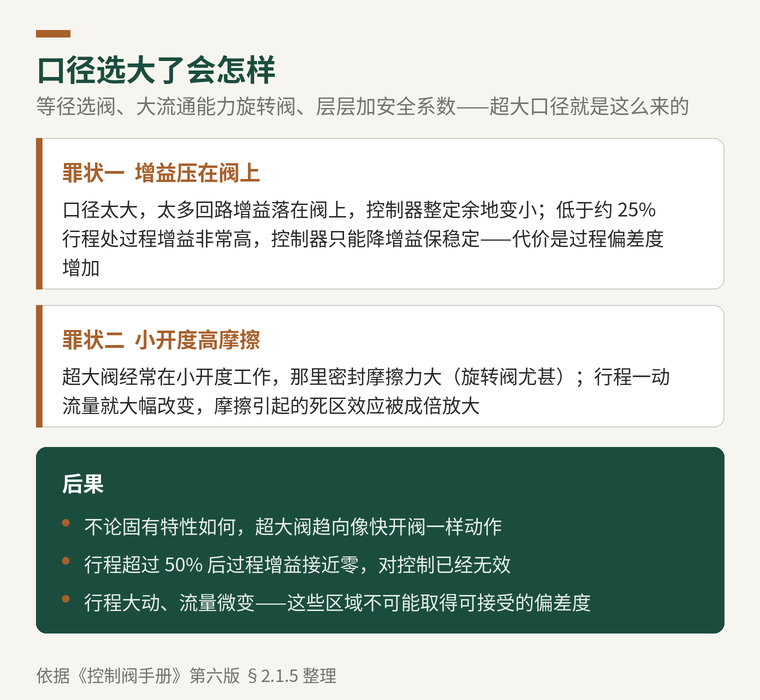

图 8　超大口径的两条作用路径与后果（依据 §2.1.5 整理）

手册还给了一个反直觉的建议：按当前条件选阀、条件变了再换阀，通常更有经济意义——而不是一步到位选个大的。

《控制阀手册》第六版 §2.1.5

  七、这笔账值多少钱

闭环测试（图 2.7）把账算清了：三台理论上都满足静态购买指标的阀，阀门 A 在很宽的整定范围内贴着最小偏差度线走，B 和 C 随着整定加快偏差度反而上升。把 B 换成 A、闭环时间常数整定到 2.0 秒，过程偏差度改善 1.4%——每天每秒都在发生，一年下来数额可观；精良阀门的额外成本通常几天就补回来了。

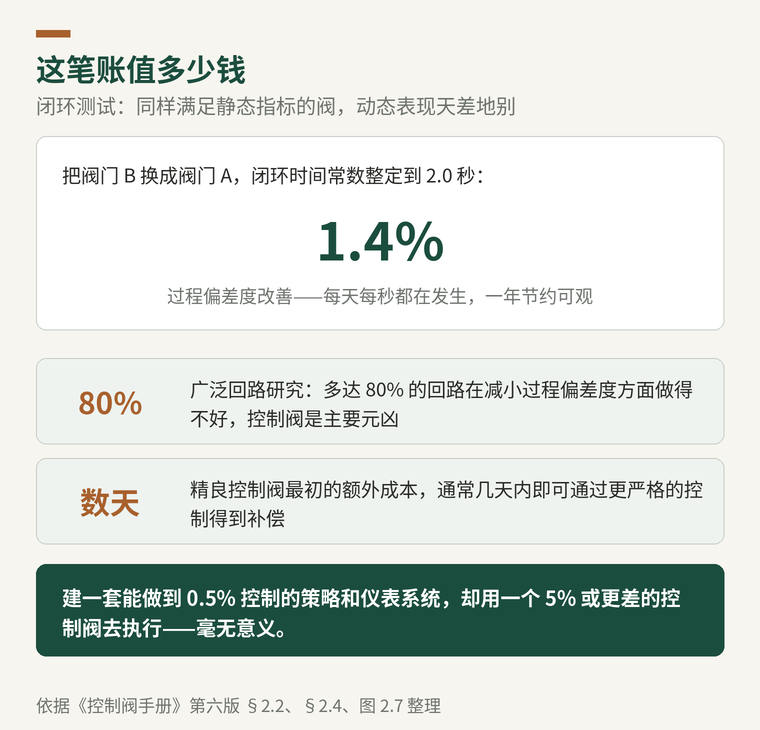

图 9　动态性能的经济效果（依据 §2.2、§2.4 整理）

顺带一提，第六版新增的 §2.3 Signature 系列出厂测试，就是为这件事服务的：配 FIELDVUE 数字阀门控制器的阀在装运前建立性能基准（阀门特征曲线、动态误差带、行程信号），投用后跑同样的测试与基线对比，量程带增大即意味着摩擦增大。

  小结

这一章给选型工作的启发是三个动作：一是把动态指标写进规格书——死区、时滞时间、响应时间，和 Cv、泄漏等级并列，否则“差不多的阀”之间隐藏着数量级的差距；二是验收和评估要带流量测，推杆动不等于流量动；三是抑制选大的冲动，控制范围比流通能力更能决定这台阀在回路里有没有用。过程优化从回路整体开始，也在回路整体结束——终端控制元件不行，控制室里的算法再精也白搭。

本文内容依据 Fisher《控制阀手册》第六版（2023 年 8 月）第二章 §2.1–§2.4 整理，图 1–图 9 为依据原文重绘。
