调节阀同工况，选线性还是等百分比，固有特性和安装特性的区别

控制阀流量特性

固有特性、安装特性与回路增益

快开 · 线性 · 等百分比

同一个工况，两个人选阀：一个填线性，一个填等百分比，都说自己有道理。到底谁对？答案不在阀本身，而在它装进管路之后会变成什么样子。这就是固有特性和安装特性的区别——一台阀在试验台上和装进管路里，量出来的曲线根本不是一条。选型最容易栽的跟头，多半栽在没把这两条曲线分开看。

先看「出厂状态」：固有流量特性  §5.4.1

固有流量特性，是阀门两端压降恒定时量出来的流量—行程关系。现场压降很少是恒定的，但恒定压降剥掉了管路的干扰，只剩阀芯几何形状一个变量，正好用来横向比阀。三条典型曲线就是这么来的。

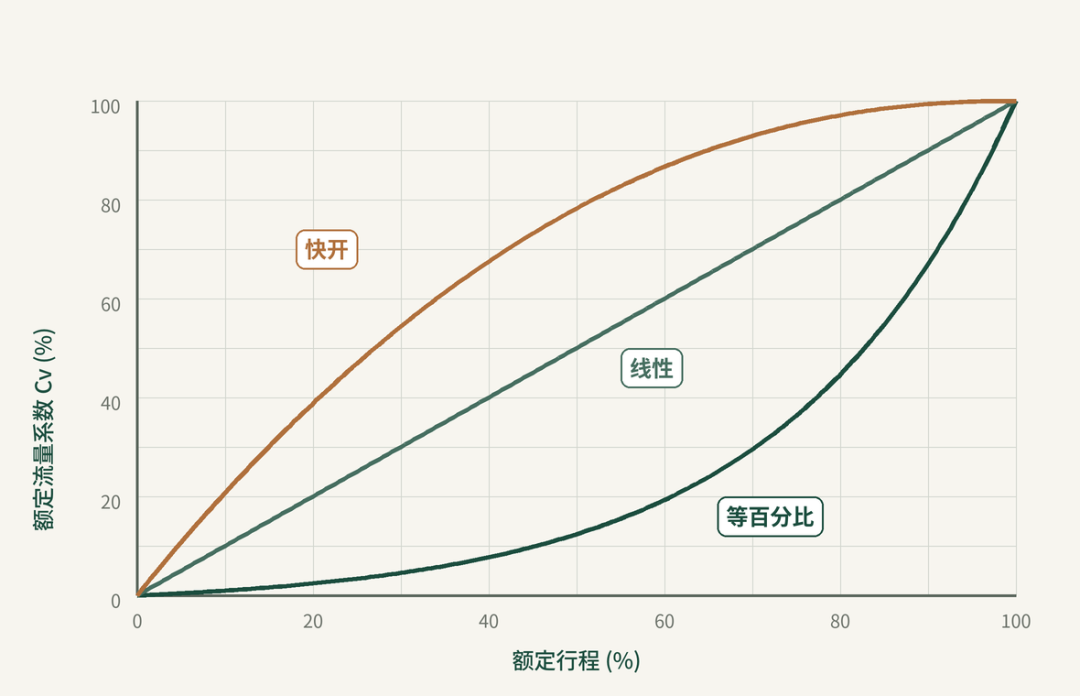

图 1　恒定压降下的三条固有流量特性曲线

快开特性：行程刚开一点，流量就冲上来；越往后流量变化越小，快全开时几乎不动了。开关阀用它。

线性特性：流量和行程成正比，斜率不变，恒定压降下阀门在每个流量点的增益都一样。液位控制、压降稳的流量控制常用。

等百分比特性：行程每增加同样一格，流量按同样的百分比往上翻——变化量永远跟当前流量成比例。压力控制，以及压降大部分被系统吃掉、只有一小部分落在阀上的场合，优先选它。

曲线的斜率，就是阀的「灵敏度」  §2.1.4

流量增量除以行程增量，得到阀门增益——它就是曲线的斜率，也就是这台阀对动作有多「灵敏」。三条曲线的形状，对应三种灵敏度分布：线性全程一个样；快开把灵敏度堆在小开度；等百分比的最高灵敏度落在接近全开的地方。

为什么压力控制偏爱等百分比

被控对象自己的「灵敏度」往往随流量增大而下降（压力容器就是典型）。等百分比阀恰好反过来，灵敏度随流量增大而上升。一降一升对冲掉，整个回路的增益才能在工作范围里大致稳住。选特性不是挑曲线好看，而是让阀的灵敏度去补对象的灵敏度——对象往下掉多少，阀就往上顶多少。

装进管路，曲线就变形了  §5.4.1

阀一旦串进管路，两端压降就不再恒定，而是随流量晃动：流量一大，管路摩擦吃掉的压降变多，留给阀的就变少。结果是同一台等百分比阀，开度越往上走，流量越早被管路「摁住」，固有曲线被一点点压扁、抬高。阀分到的压降占总压降越少，这条曲线变形越狠。

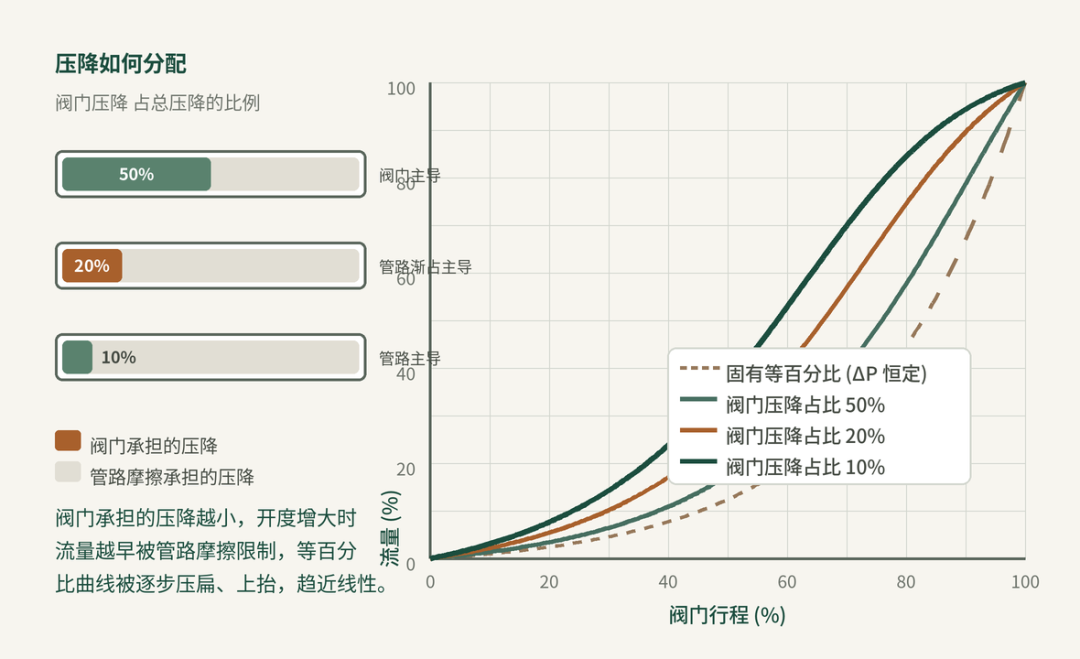

图 2　阀门压降占比下降，等百分比特性被压扁、趋近线性

我们真正想要的安装特性，是一条接近直线、灵敏度均匀的曲线。当阀门压降占到总压降一半左右时，等百分比阀被管路这么一「压」，安装特性刚好被修成接近线性——这正是现场常说的「阀压降别低于总压降三分之一」的来历。占比太低（比如图里的 10%），曲线中段被拉得太直、两头反而走样，越来越难调。

阀选大一号，真的更保险吗  §2.1.4

先给个判据：把控制阀、换热器、容器、泵、变送器这些控制器以外的环节全算进去，得到回路过程增益，工程上普遍接受它在 0.5–2.0 之间晃动，也就是变化不超过 4:1。超出这个范围，回路动态就开始难看，严重的直接振荡发散。

口径别贪大——这是选型最常踩的雷

很多人觉得阀选大一号更保险，恰恰相反。阀只是回路增益里的一环；它自己若贡献了过大的增益波动，留给控制器整定的空间就被挤没了。好的做法是让阀产生尽量线性的安装特性，把回路增益尽量让给控制器。口径选大了，阀长期在小开度区工作——而那里正是固有增益最高、密封摩擦最大，过程偏差被放大两遍，又难调又不稳。

一张表，对上号  §5.4

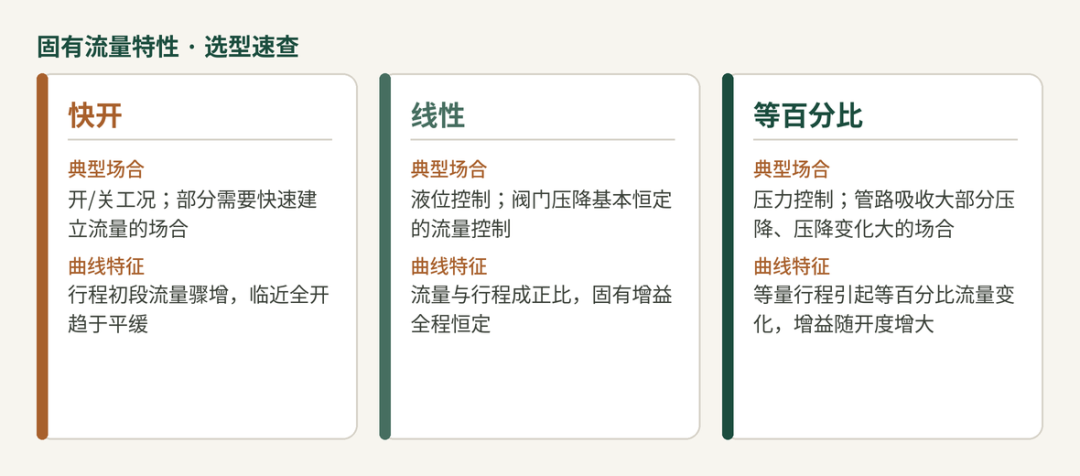

图 3　三种固有特性的典型适用场合

小结

回到开头那个问题：同样工况,选线性还是等百分比,谁对?要看阀在总压降里占多大比例。占比高、压降稳,线性就够;占比低、压降随流量大幅变化,就用等百分比去补管路的「压扁」效应,把安装特性拉回接近直线。再往上一层,守住回路增益 4:1 这条线,把整定余地尽量留给控制器,口径也就别贪大。三条曲线没有高下,只有合不合适——阀的灵敏度,得正好抵消对象的灵敏度,这才是流量特性选型的全部门道。

本文内容整理自《Fisher 控制阀手册》第六版 §5.4、§2.1.4。
