控制阀噪声：预测与控制

控制阀噪声：预测与控制

空气动力学噪声、液体动力学噪声与两类降噪思路

成因 · 源处理 · 路径处理

现场一台阀吵得人头疼，第一反应往往是「阀是不是坏了、是不是选小了」。但噪声多半不是故障，而是节流时能量转换的副产品。更关键的是——气体工况的吵和液体工况的吵，根子完全是两回事，治法甚至相反。搞混了，钱花下去声音却没降下来。

先分清：你这台阀，吵的是哪一种  §5.15

噪声预测的工业通行做法，是 IEC 60534-8-3 给出的空气动力噪声预测法——只要拿到阀门可测的几何尺寸和工况，就能算出参考点的声压级。但在动手算之前，得先认准噪声的「门派」。

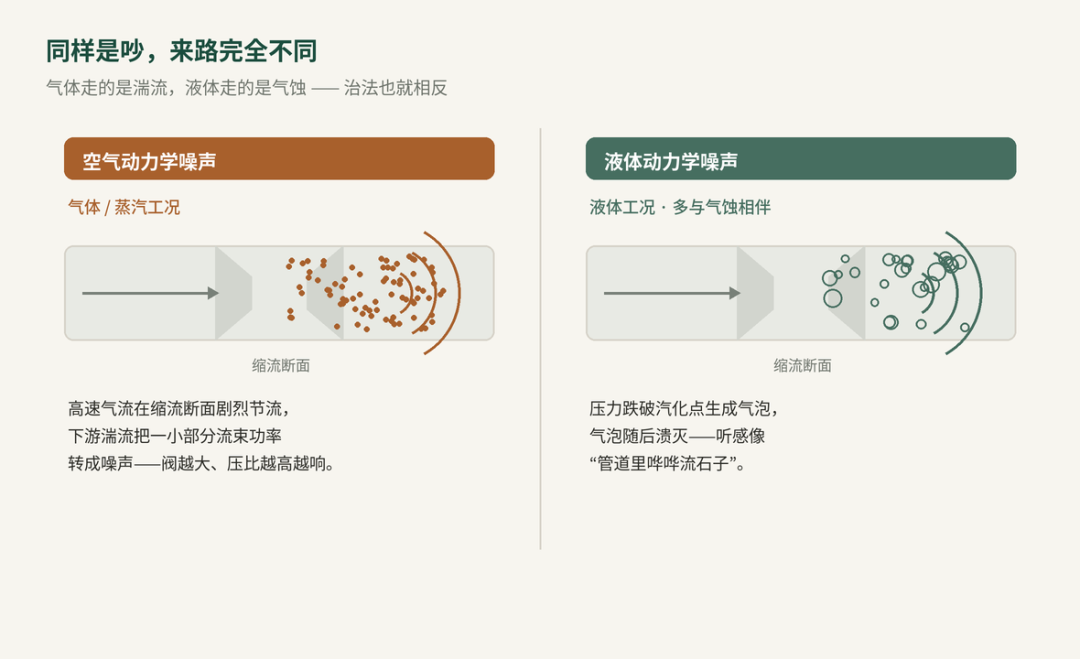

图 1　两种噪声的成因截然不同

空气动力学噪声（§5.15.1）出在气体、蒸汽工况。高速气流在缩流断面剧烈节流，下游湍流把总流束功率里的一小部分转成噪声功率。阀越大、出口马赫数越高、下游有扩展器，越响。

液体动力学噪声（§5.15.2）出在液体工况，通常和气蚀绑在一起——压力跌破汽化点生成气泡、气泡随后溃灭，传统的形容是「管道里在流石子」。值得一提的是，入口两相流、闪蒸这类多相情况，现场调查表明它们对全厂噪声等级基本没有贡献。

噪声是怎么被「算」出来的  §5.15.1

IEC 法把预测拆成五步，对阀内件噪声和阀门出口噪声分别走一遍再合成：先算缩流断面处的总流束功率，再定出其中转成声音的那一小部分（声效，越低越静音），接着把声功率换算成可测的声压，然后考虑管壁的传递损失重算管外声压，最后按观察者到管壁的距离算出他耳边的声压级。

为什么「声效」是设计静音阀的命门

总流束功率里只有很小一部分会变成噪声，这个转换比例就是声效。它由阀内件几何和工况共同决定——同样的压降，声效低的阀内件就更安静。所以静音阀的设计目标，从来不是「挡住声音」，而是从一开始就少把流束功率转成声音。这一点，正好引出降噪的两条根本路线。

降噪只有两条路：掐源头 vs 堵半路  §5.16

闭环系统里，过程产生的噪声只有透过阀门和管道传进大气才成为环境噪声。围绕这条传播链，降噪手段就分两类。

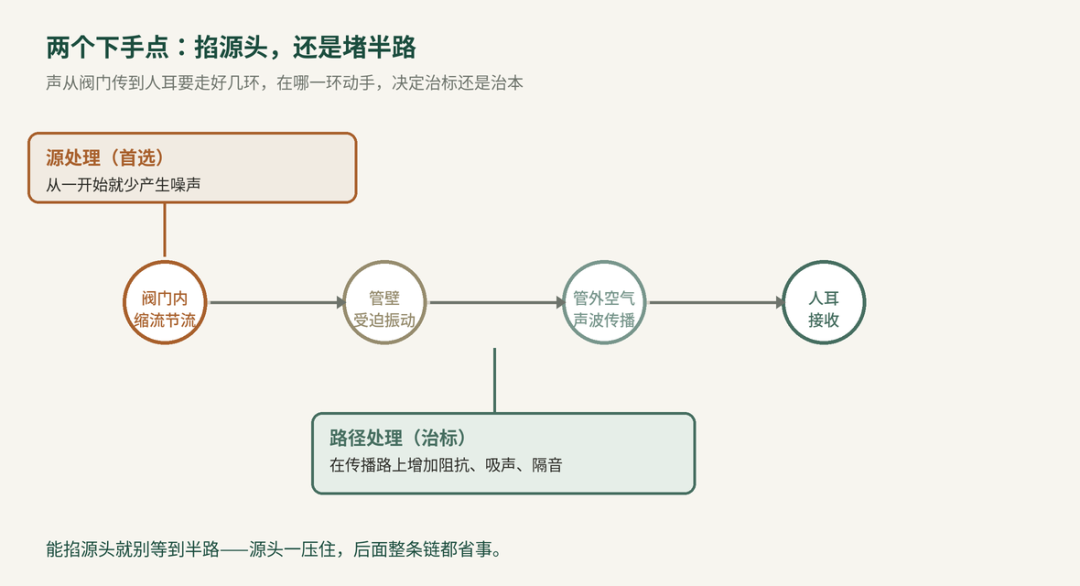

图 2　从噪声源到人耳，两类干预点

源处理是在源头防止或减少噪声的产生，只要经济和技术可行，它永远是首选。路径处理则是给传播路径增加阻抗——吸声、厚壁管、隔音箱，把已经产生的声能在半路上拦掉一部分。

源处理为什么永远排第一

路径处理有个绕不开的短板：它治标不治本。吸声、隔音这些手段，效果随措施的终止而终止——厚壁管包到哪儿，保护就到哪儿，而噪声在流束里能传很远。源处理是把声音「摁死在出生前」，后面整条传播链都跟着受益。所以正确的顺序永远是：先尽力从源头压，源头实在压不动了，才轮到路径处理补位。

源头怎么压：阀内件和扩散器  §5.16

气体噪声的源处理，核心是特殊降噪阀内件。开平行窄槽的阀笼减少紊流、在更大面积上铺开速度分布，流通能力几乎不损失；两级笼式阀内件专为高压降比场合设计；把多种策略叠在一起的阀内件，靠独特流道、多级减压、保持射流独立、扩展流通面积控制流速等组合拳，把噪声压到最狠。对高压比（ΔP/P₁ > 0.8）场合，还可以在阀门下游串一个扩散器，让阀和扩散器分担总压降、各自产生的噪声相等。向大气排空的系统噪声特别高，用排空扩散器分担压降同样有效。

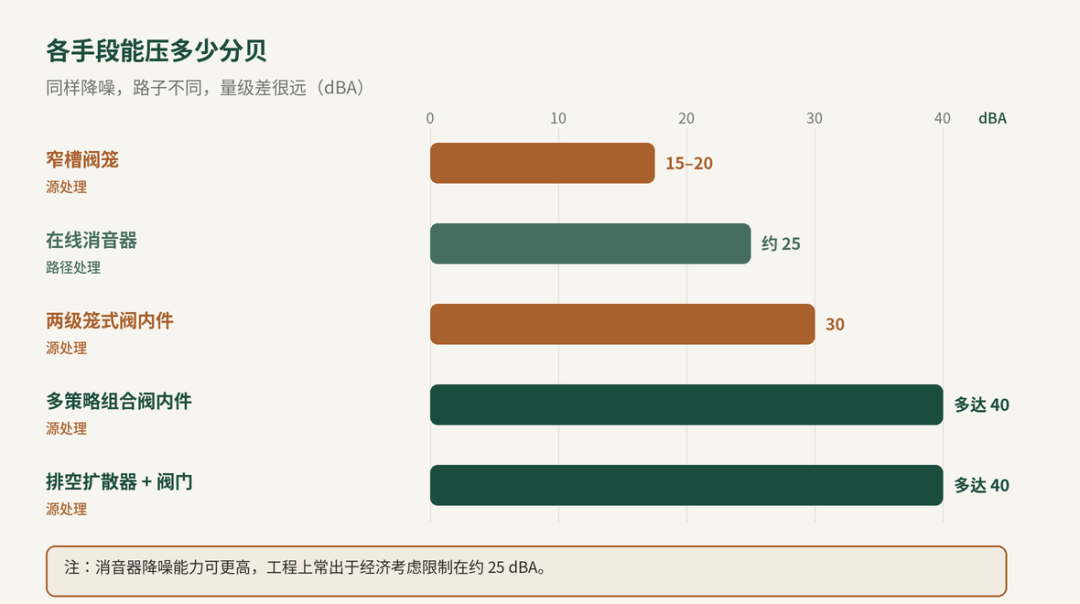

图 3　不同手段的降噪量级（dBA，数据来自 §5.16）

液体噪声的源处理则落在消除或减少气蚀上——气蚀工况能精确预测，于是用分级节流孔板、串联阀门限制工况，或用串联限流的特殊阀芯把气蚀掐掉，噪声也就跟着没了。路径处理这边，气体传输系统里在线消音器最实用经济，大流量、高压降比场合尤其如此；流束内拦不掉的，再靠厚壁管和外部隔音处理。

对症下药：一张表收尾  §5.17

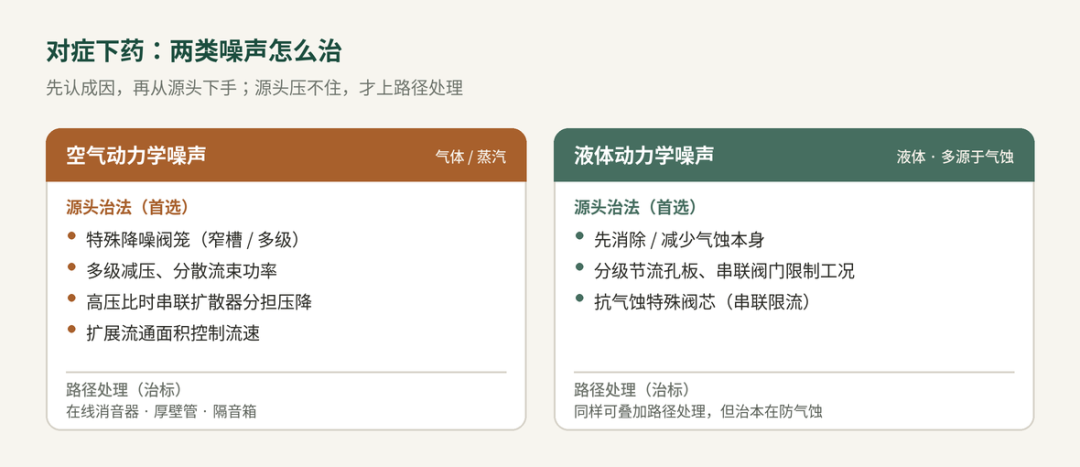

图 4　两类噪声的源头治法对照

小结

回到开头那台吵阀：先别急着换阀，先认成因。气体工况吵，根子在缩流断面的湍流；液体工况吵，根子多半在气蚀——认错门派，药就开反了。认准之后，降噪的顺序永远是先源头、后路径：能在阀内件和扩散器上把声音的产生压下去，就别指望事后用吸声隔音去补，因为路径处理治标、随措施终止而失效。把「少产生」放在「挡得住」前面，才是噪声控制真正的主线。

本文内容整理自《Fisher 控制阀手册》第六版 §5.15–5.17。
