微量水分仪选型

微量水分仪选型

SH/T 3005—2016《石油化工自动化仪表选型设计规范》 9.2.6

  一  类型与测量对象

规范规定，常用的微量水分仪有电容式、电解式、晶体振荡式及红外式四种。区分它们的第一步是测量对象：电容式既可用于测量气体，也可用于测量液体；电解式和晶体振荡式仅能用于测量气体。

这一点直接决定了油中微水、液体溶剂含水等液体场景，只能从电容式或红外式中选择，而气体微水则四种都可考虑。

  二  按测量范围选型

四种类型的体积分数测量范围各有侧重，是选型的核心依据。

电容式测量范围可达 1×10⁻⁷~1×10⁻²，覆盖最宽；电解式为 1×10⁻⁶~1×10⁻³，测量精确度不高、响应迟滞较大；晶体振荡式为 1×10⁻⁷~2.5×10⁻³，偏向微量端；红外式可达 2×10⁻⁶~30%，不仅测微量水，也可测常量水。

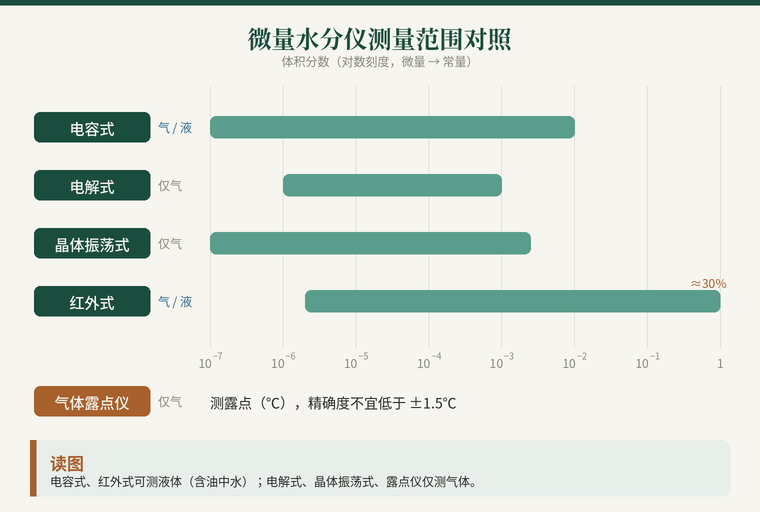

图1　微量水分仪测量范围对照

依据 9.2.6 a)～e)

  三  按介质特性选型

确定测量对象与范围后，还需根据介质的腐蚀性、吸湿性决定具体类型。

电容式宜用于无腐蚀性气体或液体中的微量水分，但不宜用于测量吸湿性、胺和铵、乙醇、F₂、HF、Cl₂、HCl 及含酸性组分的气体——这些介质会污染或损坏电容探头。电解式宜用于空气、氮、氢、氧、惰性气体、烃类等不破坏五氧化二磷涂层的气体。红外式则宜用于腐蚀性及吸湿性气体或液体中的微量水分，是腐蚀介质场合的首选。

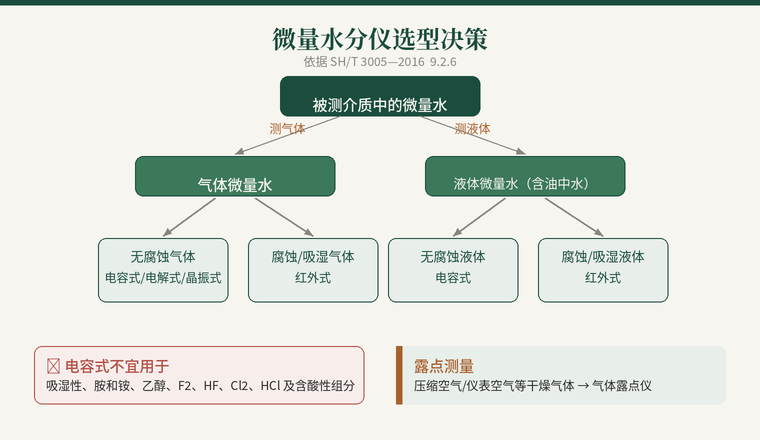

图2　微量水分仪选型决策

选型要点
测液体（含油中水）只看电容式与红外式；测气体四种皆可，再按范围与介质细分。
腐蚀或吸湿介质优先红外式；电容式遇酸性、吸湿、胺铵、乙醇等介质应避开。
压缩空气、仪表空气等干燥气体测露点时，选气体露点仪，精确度不宜低于 ±1.5℃。

依据 9.2.6 b)、c)、e)、f)
