静压对差压变送器的影响

静压影响：数据表最后一页的那一行

参考精度 0.065 %，实际误差 1 % · 读数据表专栏 · 压力与差压

一条高压天然气外输管线，孔板计量，交接双方的数据对不上。

差值不大，长期在百分之一点几，但方向固定——始终是我方计量偏高。检定报告翻出来，孔板尺寸合格、直管段够、变送器上个月刚送检，证书上的精度是零点零六五。三阀组、导压管、伴热都查过，没有问题。

对方提了一句：你们这台变送器，静压下调过零吗。

没人答得上来。这条线的操作压力是十五兆帕。

参考精度是在参考条件下测的。

现场没有一个条件是参考条件。

· · ·

01

那一行写的是什么

翻到差压变送器数据表的性能规格部分，参考精度通常印在最前面，字号也最大。往后翻几页，在环境影响、电源影响之间，会有一项叫静压影响，写法大致是这样：

这一行描述的是一个纯机械效应。差压变送器的测量膜片两侧同时承受高静压时，膜盒、隔离膜片、充液腔体都会产生微小的弹性变形。变形本身是可逆的，也不会损坏什么，但它改变了膜片的零位和刚度——于是两侧压力完全相等时，输出不为零；量程斜率也发生了轻微变化。

它不是电子漂移，不随时间累积，也不会被自诊断发现。只要静压在，误差就在；静压撤掉，误差跟着消失。

▍最容易读错的地方：URL 不是量程

零点误差那一项是按 URL 计算的，也就是这台变送器能测的最大差压，而不是你实际标定的量程。这两个数经常差得很远。

一台 URL 为 250 kPa 的变送器，标定量程用 25 kPa，量程比就是一比十。按上面的规格，在 150 bar 静压下：

零点误差 = 0.05 % × 250 kPa × 150/69 = 0.27 kPa

这 0.27 kPa 是一个绝对量，跟你把量程标定成多少完全没关系。但它占标定量程的比例，就随量程比一路放大：

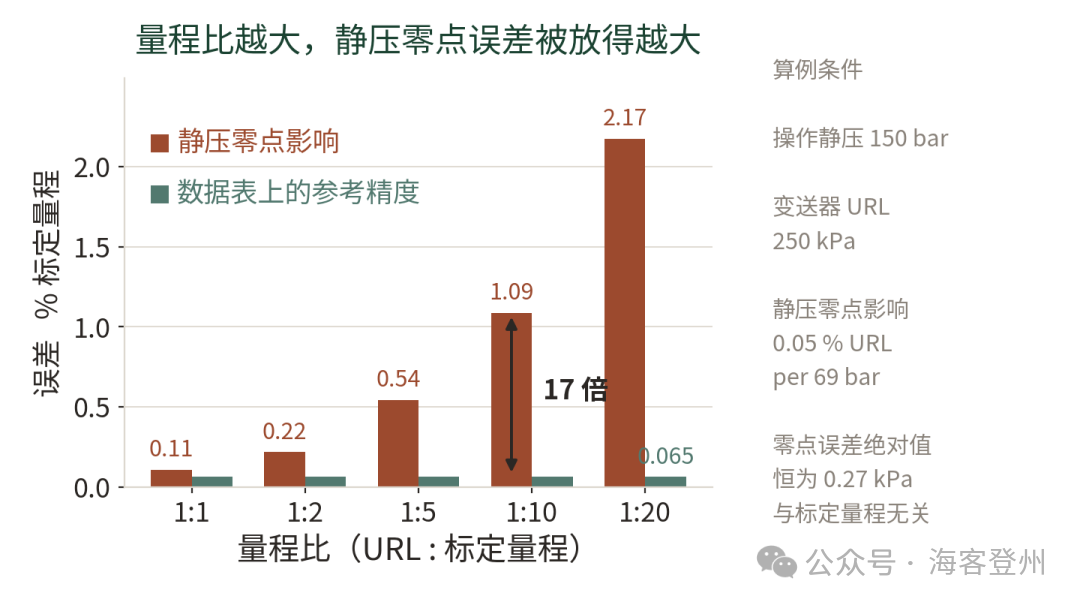

图 1　同一台变送器在不同量程比下，静压零点误差占标定量程的比例。按典型规格 0.05 % URL / 69 bar 计算

量程比一比一时，静压零点误差是参考精度的一点七倍；一比十时是十七倍；一比二十时超过三十倍。

而参考精度那个数字自始至终没变——它印在数据表第一页，看上去还是零点零六五。

· · ·

02

为什么在流量计量上更严重

液位测量里，0.27 kPa 大约相当于二十七毫米水柱，多数场合还能接受。流量不一样，因为差压式流量计有一个平方根关系。

流量正比于差压的平方根。这意味着一个固定的差压偏移，在低差压时对流量的影响被再放大一次：

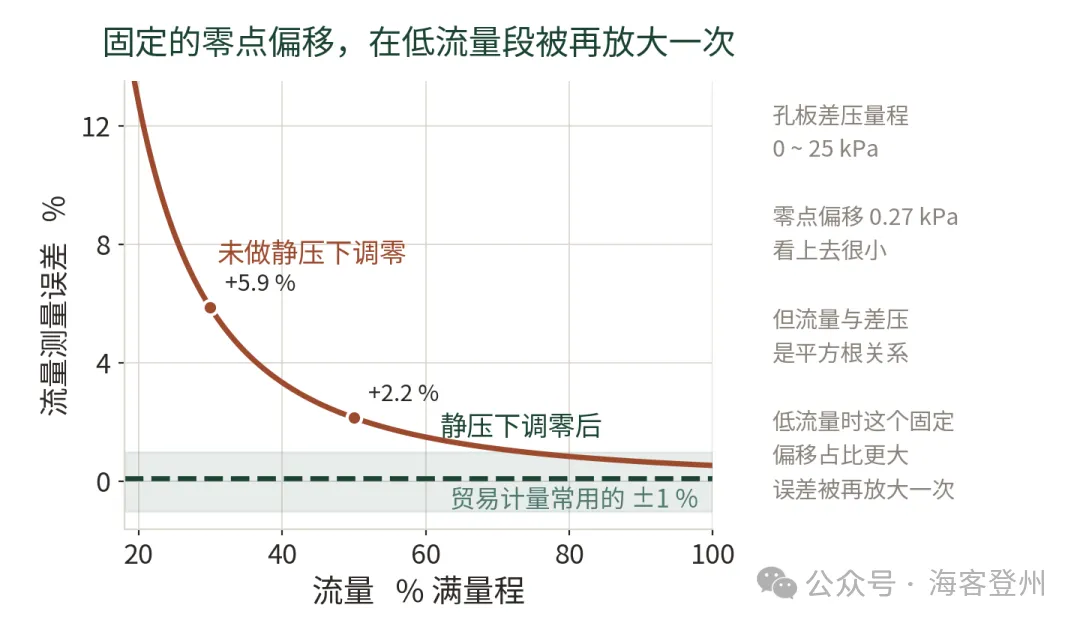

图 2　孔板计量场合的流量误差（差压量程 0~25 kPa，零点偏移 0.27 kPa）。绿色带为贸易计量常用的 ±1 % 范围

满量程时误差是正零点五四，还在可接受范围；降到一半流量，误差涨到正二点二；降到三成流量，已经是正五点九。而且这个误差方向固定、不随机——它不会在长期累计中被平均掉，只会一直朝同一个方向积累。

开头那条外输管线，操作流量常年在六到七成之间，对应的误差正好在百分之一上下，方向恒定偏高。这与交接双方对不上的数量级和方向都能对上。

随机误差会被时间平均掉，

系统误差只会越攒越多。

· · ·

03

静压下调零：一个免费的办法

好消息是，零点那一项——也就是占比最大的那一项——可以在现场直接消掉。

做法是在实际操作静压下调零：关闭三阀组的正负压阀，打开平衡阀，此时膜盒两侧承受相同的静压，真实差压为零。这时候变送器显示的任何非零读数，就是静压造成的零点偏移。把它调掉。

关键在于必须带着静压做。在车间、在检定台上，甚至在现场但把导压管泄压之后做的调零，都是在常压下调的，消不掉这个误差——那正是为什么送检合格的变送器装回去仍然偏。

量程误差消不掉，但它按读数计算，本例中是百分之零点二二，且不随流量放大。调零之后，全流量范围内的误差就压到了零点一附近，与量程比无关。图 2 里那条水平虚线就是它。

操作顺序上要留心：开平衡阀之前先关一侧截止阀，避免单侧承受全静压造成过载。这是另一个话题，但常常和静压调零一起出问题。

· · ·

04

选型阶段就能避开的部分

把量程比压下来。静压零点误差的绝对值只跟 URL 有关，所以选一台 URL 更接近实际量程的变送器，误差占比会成比例下降。一比五以内是比较稳妥的做法，高静压场合更应如此。用大量程变送器测小差压，等于主动把误差放大若干倍。

看总性能，不看参考精度。多数厂商同时给出总性能指标，把参考精度、静压影响、温度影响按一定方式合成。这个数字比参考精度诚实得多，只是很少出现在报价单上。

高静压场合考虑带静压补偿的型号。多变量变送器内置静压测量，可以对静压影响做实时修正。值得一提的是，很多装置已经装了多变量变送器，却只组态了差压这一个变量——补偿能力买了却没有用。

把静压条件写进技术规格书。规格书上通常只写差压量程和精度要求，很少写操作静压。而对同一台变送器，静压 1 bar 和 150 bar 是两种完全不同的性能。

数据表第一页写的是它在实验室里的样子，

后面几页才写它在你现场的样子。

· · ·
