科里奥利质量流量计压力效应的系统解剖

压力补偿不是加一台变送器

全文 4159 字   ·   阅读约 14 分钟   ·   图表 3 幅

主要依据：Emerson PS-00374 Rev AO ｜ TÜV SÜD NEL 2019/70 ｜ US5734112 ｜ US5423225

某高压天然气外输计量橇改造，压力变送器由 0–100 barg 换成 0–250 barg 量程。回路信号正常，DCS 画面上压力读数在 78 barg 上下，与就地表一致，没有任何报警。三个月后与下游站场对账，累积量差了 0.35%。

排查绕了一大圈——取压阀、直管段、温度变送器、流量计算机组态——最后落在科氏计变送器的一个组态项上：压力输入的量程还留着 0–100。变送器把收到的电流按旧量程解算，78 barg 被算成 31 barg。压力补偿一直在工作，只是补错了幅度。

这个故事里值得琢磨的不是那个量程数字，而是三个月里没有任何一个环节察觉异常。压力读数看着合理，流量读数看着合理，趋势曲线平滑，诊断报警一片安静。压力补偿这条链路的特点就是：它错了以后，看上去和对的时候一模一样。

要理解为什么，得先把压力是怎么进到科氏计里的这件事拆开。

·  ·  ·

01   压力有两个入口，不是一个

科氏计输出两个基本量，走的是两条不同的物理通道。

质量流量来自相位差。测量管被驱动在某个固有模态上振动，流体通过时科氏力使进出口两端产生相位差 Δt，质量流量与 Δt 成正比。其中的标定因子取决于管子的刚度——管越硬，同样的科氏力扭出来的相位差越小。

密度来自谐振频率。测量管装载流体后的固有频率正比于刚度与总质量之比的平方根。测得频率就能反推管内流体质量，进而反推密度。这也是为什么温度必须补偿——弹性模量随温度变化，直接改的就是刚度。

压力同时进入这两条通道，但走的路不一样。压力升高会通过三个机制改变管子的力学状态。

▍机制一：应力刚化

内压在管壁产生环向与轴向拉应力，受拉的结构横向刚度上升。TÜV SÜD 国家工程实验室（NEL）在其科氏计良好实践指南中把它表述为：压力升高使测量管刚性增加，科氏力减小，质量流量读低。这是最直观的一条。

▍机制二：Bourdon 效应

弯管在内压下有展直的倾向——这正是波登管压力表的工作原理。对 U 形、Ω 形这类弯管结构，展直趋势改变管段几何与边界约束，进而改变模态特性。NEL 与 Wang、Hussain 发表在 Flow Measurement and Instrumentation（2010）上的工作都把它单列为一项独立机制。

▍机制三：截面形状变化

这一条最容易被漏掉。实际测量管总有残余椭圆度。内压可以把偏椭圆的截面撑圆，也可以在特定约束下让它在振动方向上变扁。截面惯性矩直接决定弯曲刚度，而椭圆化的方向决定这个变化是加还是减。

KROHNE 一项以降低压力依赖性为目标的专利（US10816377）说得很直白：截面在振动方向上变扁会使该方向的刚度下降，这一效应叠加在内压通常带来的刚度上升之上——两者方向相反。

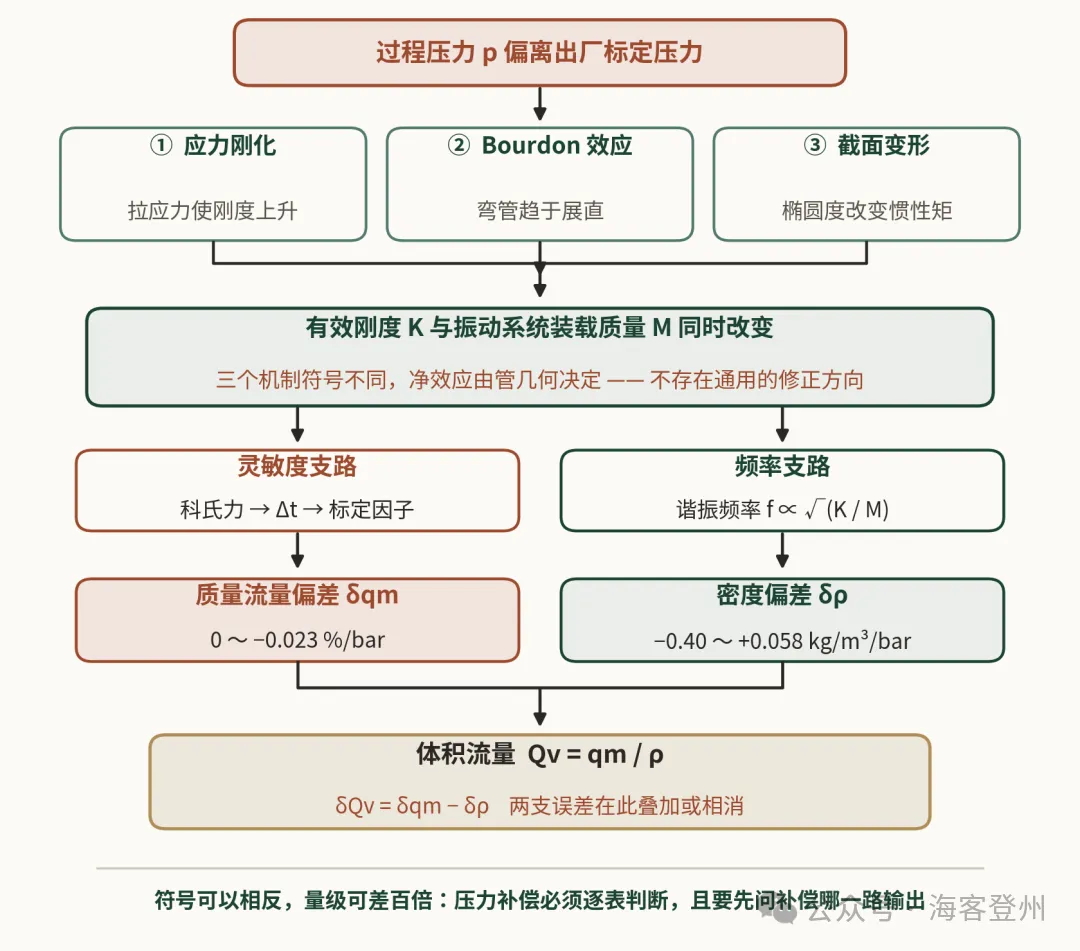

图 1  压力效应的两支传递链：从三个方向不一致的力学机制，到质量流量与密度两路输出

关键在于，这三个机制的相对权重完全由管子的几何决定：弯曲半径、壁厚径比、支撑位置、残余椭圆度。所以净效应的符号并不是一个常数。

02   数据表里藏着一次符号翻转

这不是理论推演。翻开 Micro Motion ELITE 产品数据表（PS-00374 Rev AO，2024 年 12 月）的「过程压力效应」一节，把各型号的系数排在一起，就能直接看到。

先说基准。液体的参考标定条件是水、20–25 ℃、1–2 barg，所有压力效应系数都是相对这个基准的偏离量。取 100 barg 工况，即偏离标定基准 99 bar，介质为水，逐型号计算：

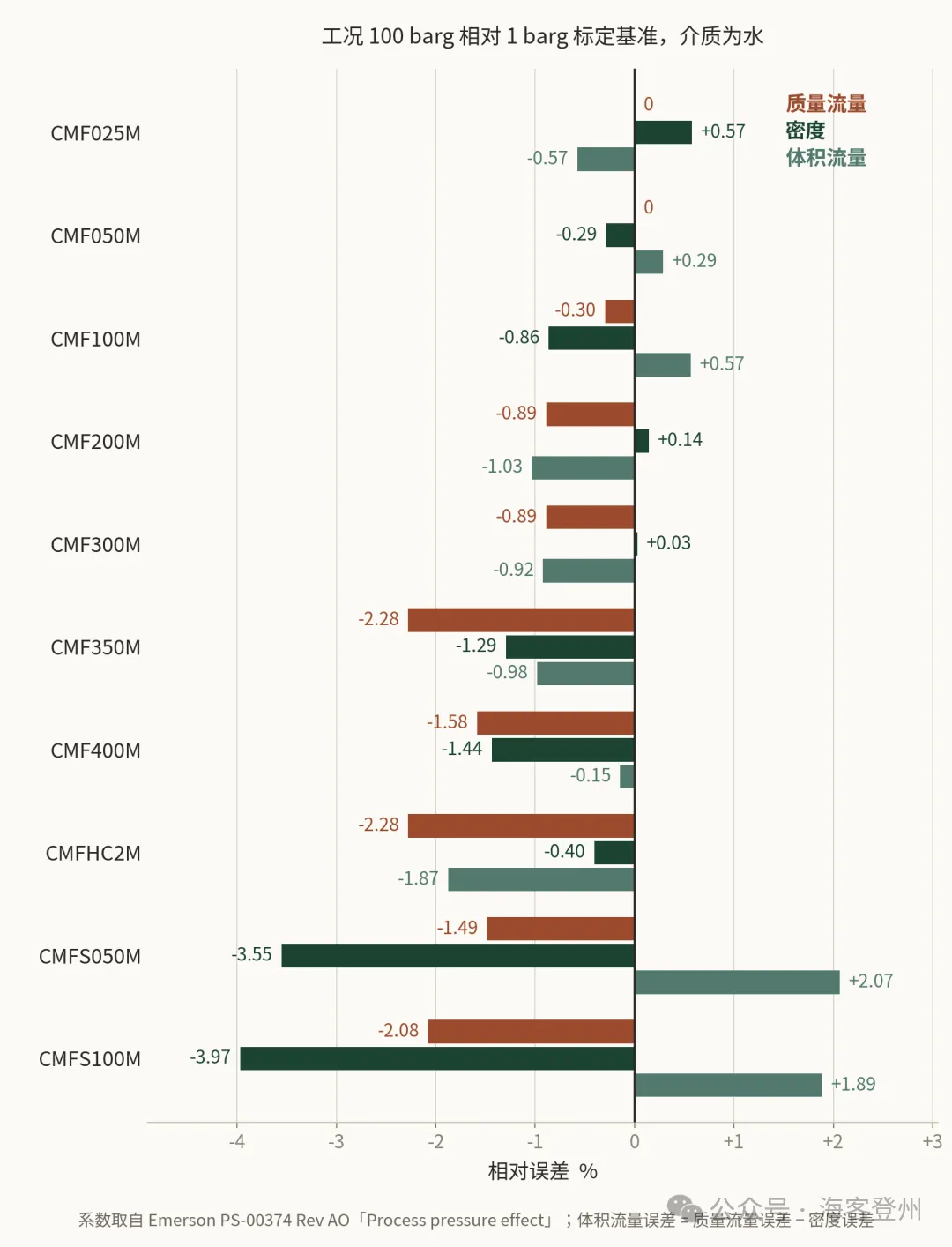

图 2  ELITE 系列在 99 bar 压力偏离下的三路误差。注意密度支路的符号翻转与量级跨度

有四件事值得停下来看。

其一，CMF025M 的质量流量压力效应是零，密度压力效应是 +0.058 kg/m³/bar——正号。100 barg 下这台表的质量流量完全不受压力影响，密度却读高了 5.7 kg/m³，相对偏差 +0.58%。

其二，同一系列内密度系数的符号在翻转。CMF025M、CMF200M、CMF300M 为正，CMF050M、CMF100M、CMF350M、CMF400M 以及整个 CMFS 系列为负。

其三，量级跨度达到 138 倍。CMF300M 是 0.0029 kg/m³/bar，CMFS100M 是 0.400 kg/m³/bar，两者相差两个数量级有余。

其四，两条支路的比例关系在不同型号间完全不同。CMF300M 的质量流量偏差 −0.89%、密度偏差 +0.03%，前者是后者的三十倍；CMFS050M 恰好反过来，质量流量 −1.49%、密度 −3.55%。

「高压下科氏计读高还是读低」这个问题本身就问错了

它取决于你问的是哪一路输出，以及手里是哪一台表。

这些数字还提示了一条设计逻辑。CMFS 是小型化系列，压力效应普遍大一个数量级。原因写在 Micro Motion 自己 1996 年申请的一项专利（US5734112）里：一旦能够补偿压力效应，测量管壁就可以做得更薄——管壁只需承受静压，不必为压低压力敏感性而额外加厚；而薄壁带来更高的流量灵敏度，也让表能测更低的流量。压力敏感性与测量灵敏度在设计上是一对交换，高灵敏度的表把压力效应留给了补偿算法。

03   体积流量是两条支路的汇合点

现场真正结算的往往不是质量。液烃交接算净体积，罐区收付算标准体积，浓度测量与净油计算全都要过密度这一关。而体积流量等于质量流量除以密度，这一步把两条支路的误差合并到了一处：体积流量的相对误差，等于质量流量相对误差减去密度相对误差。

那个减号意味着两条链可以相消，也可以叠加。还是看同一组数字：

CMF400M

质量流量 −1.58%，密度 −1.44%，体积流量仅 −0.15%  ——  两条链几乎抵消干净

CMFS050M

质量流量 −1.49%，体积流量 +2.07%  ——  量级更大，符号还反了

CMF025M

质量流量 0，体积流量 −0.58%  ——  误差完全从密度支路漏进了体积输出

一台质量流量完全不受压力影响的表，体积输出仍然可以偏 0.58%

还有一层放大。密度的压力效应在数据表上以绝对量给出（kg/m³ per bar），换算成相对误差要除以介质密度。介质越轻，同样的绝对偏差被放大得越厉害。

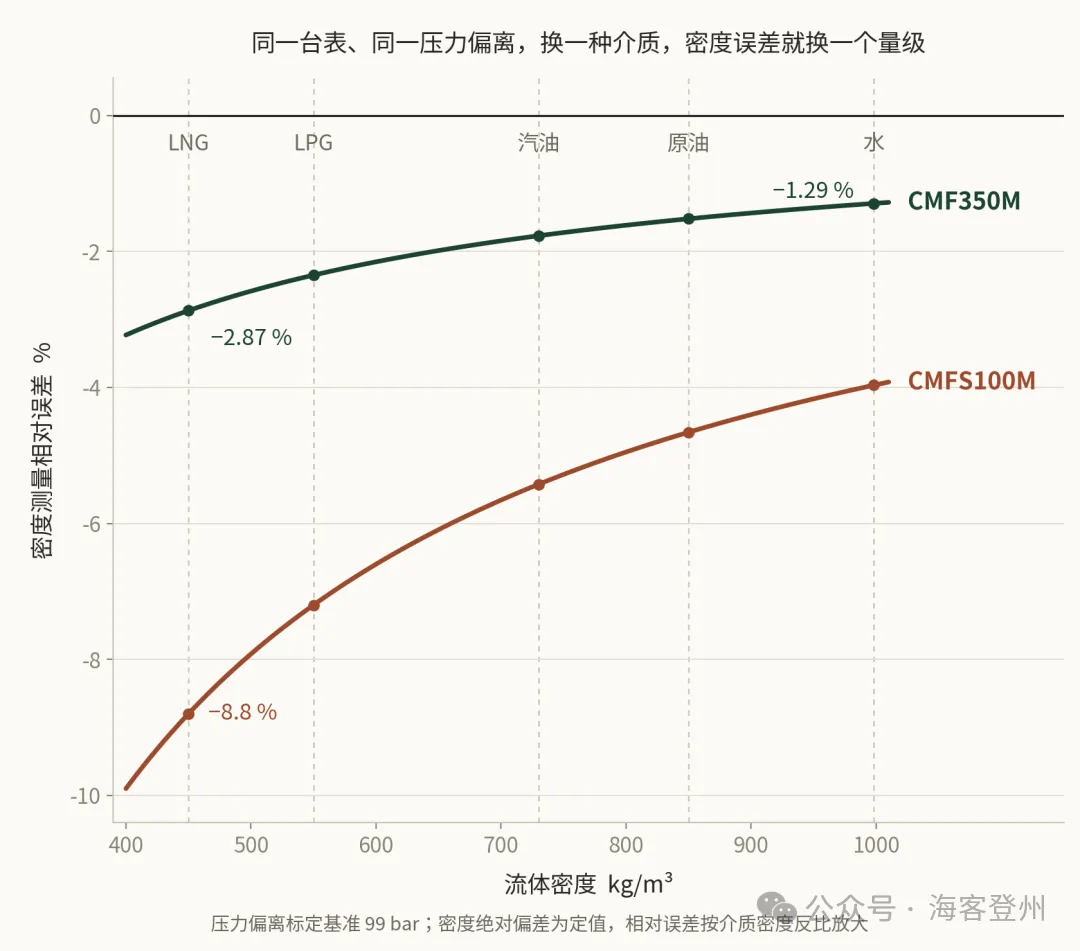

图 3  密度绝对偏差为定值时，相对误差按介质密度反比放大

对当下几个热门场景，这一点尤其要紧：LNG 约 450 kg/m³，LPG 约 550 kg/m³，密相与超临界 CO₂ 在管输条件下常处于 600–900 kg/m³ 之间，且随压力剧烈变化。NEL 在指南中专门指出，把常温水标定迁移到深冷工况，实际不确定度会明显超出常被引用的 0.1% 指标，对 LNG 更现实的预期是 1% 量级。压力效应只是这个迁移误差里的一项。

04   三个补偿档位，各有各的失效方式

NEL 在《科里奥利流量计良好实践指南》（报告号 2019/70）里把压力补偿归成三档：调整表因子、输入一个固定压力值、由外部压力变送器提供在线动态压力。

三者的适用条件差别很大，NEL 给了一个很好用的量化判据：若某台表的压力效应是 −0.02%/bar，那么即便只有 ±5 bar 的工况波动，采用固定值修正也会引入 −0.10% 的偏移。对一个 0.1% 等级的计量点，这个偏移已经把误差预算吃光了。

但 NEL 在同一节里提出的另外两点，更值得现场重视。

其一，厂家给出的压力补偿系数多数不具备完整溯源性，并非来自独立的认可流量实验室。数据表里的「典型值」只是型式代表值。NEL 建议的做法是：在工况温度压力下调零，做 as-found 标定，再在 ±10 bar 上追加标定点，导出这台表自己的线性压力系数。

其二，也是更常见的：使用方往往并不知道设备上到底有没有施加压力补偿。这不是技术问题，是资料与流程问题，但它造成的偏差和技术故障一样真实。

▍一个需要澄清的混淆：调零替代不了压力补偿

在工况下调零确实能消掉安装应力、管道热胀与零点漂移的影响，NEL 推荐的程序也把「在运行温度与压力下调零」放在第一步。但调零修正的是零点项，也就是零流量时残余的相位偏置；压力效应主要表现为标定因子的变化，是一个标度项。零点修正不改变标度。工况调零可以让零点更干净，却替代不了压力补偿系数。

把这些放在一起，压力补偿链路的失效清单大致是这样：

压力补偿链路的七种典型失效       检出与防呆手段

1 · 补偿状态不明        读取并留档变送器组态

现场无人能确认表里到底有没有启用压力补偿，也无从查证

2 · 以典型值代替标定单        核对本表标定证书系数

数据表典型值与该台表实测系数可相差数倍

3 · 固定值与工况偏离        统计工况压力分布区间

按 −0.02 %/bar 计，±5 bar 波动即带来 0.10 % 偏移

4 · 量程配置不一致        内部与外部压力值比对

压力变送器量程改动后，接收端量程未同步修改

5 · 表压绝压混淆        统一全链路工程单位

barg 与 bara 相差 1 bar，在高压场合最易被忽略

6 · 压力信号冻结        设置变化率与超时监视

通信中断后保持最后有效值，不产生坏值报警

7 · 补偿被重复施加        端到端物料平衡核算

变送器与流量计算机各修正一次，偏差翻倍

前三项是组态与流程层面的，靠读组态、查标定证书、统计工况压力分布来防；后四项是信号链层面的，靠比对、监视与物料平衡来查。两类混在一起谈，往往就谈不出可执行的措施。

05   把压力从传感器自己身上取出来

回到 Emerson 今年 8 月那则发布。Micro Motion Dynamic Internal Pressure 的做法是不再依赖外部变送器，而是从测量管的振动响应里直接解出管内压力。

原理并不新。1995 年授权的 US5423225 把物理事实说得很清楚：内外压差增大会提高绝大多数固有振型的频率，但各个模态的频率增幅并不相同，一般而言频率越高的模态增幅越小。因此，取两个规定模态的频率比，就能反解出压差。

Micro Motion 于 1996 年申请的 US5734112 给出了具体实现：测量管被同时（或交替）驱动在一阶反相弯曲模态与一阶反相扭转模态上，取扭转模态频率与弯曲模态频率之比。专利里附了一条实测曲线，实验对象正是 CMF300。

这就把第 01 节那个物理事实翻过来用了。压力对不同模态的作用不一样，这既是压力效应符号难以预测的根源，也正是从传感器内部反解压力的钥匙。

同一个物理事实，做测量时是干扰源，做诊断时是信息源

▍但这项技术的边界，写在同一份专利里

US5734112 给出的频率比修正式，是从原始频率比中依次减去四个修正项：安装条件、管温、介质密度、以及质量流量本身。其中安装条件那一项，由安装现场实测的频率比减去出厂标定值得到，还要再修正安装温度与标定温度之差。

这条式子决定了内部推导压力的诊断独立性是分层的。

对外部压力回路的失效，它是完全独立的第二信源。量程配置错误、单位混淆、信号冻结、通信中断——上面那张清单里的后四项，用内外压力比对基本都能抓住。这也正是这类功能最扎实的价值所在。

但对流量计自身的失效，它并不独立。它以密度读数和流量读数作为输入，还要减去一个在安装时测定的安装修正项。这意味着：密度标定漂移会同时污染密度输出和内测压力；安装应力状态一旦改变——管道重新受力、支撑松动、法兰应力变化——那个安装修正项就不再成立，内测压力随之偏移。和科氏计的零点一样，它也是安装质量的函数。

理解了这一层，Emerson 把交接计量划在适用范围之外的做法就不难解释：法制计量要求压力补偿的输入本身可溯源，而内部推导的压力不具备独立的溯源链条。发布文里的表述是，在交接计量场合外部压力测量仍是压力补偿的主源，内部压力承担校验与诊断角色；在许多非交接场合，它可以直接作为补偿的压力源。第三方验证方面，Emerson 称已在 TÜV SÜD NEL 完成高压比对测试，结论是基于内部压力的补偿效果与传统外部压力补偿相当——考虑到 NEL 正是那份指出「厂家系数多不可溯源」的指南的作者，选在这里做验证是合理的。

06   落到判断顺序上

把上面的东西压缩成现场可执行的六步。

一、查这台表标定证书上的压力补偿系数

不要用数据表典型值。数据表自己就写着：若标定单未提供系数，才用典型值。

二、分清这台表主要受害的是哪条支路

看两个系数的相对量级，判断问题在流量、在密度，还是两者兼有。

三、算工况压力相对标定基准的偏离量

液体的标定基准通常是 1–2 barg。偏离量乘以系数，得到误差量级。

四、把误差量级与该测点的准确度要求相比

低于要求就不必补偿。这一步能省掉不少无谓的取压回路。

五、若输出体积或标准体积，两条支路都要算

按「质量流量误差减密度误差」合成，不要只算一路。

六、决定补偿之后，确认它真的在工作

做一次内外压力比对、一次端到端物料平衡，比读一百遍组态清单都管用。

·  ·  ·

科氏计常被概括成「直接测质量，不受温压影响」。前半句成立，后半句只在很宽松的准确度要求下成立。一旦准确度要求进到 0.1% 这个量级，或者介质是 LNG、LPG、密相 CO₂ 这类轻质流体，压力效应就从可以忽略变成必须逐台核算。

而它最麻烦的地方在于：它不产生报警，不留下痕迹，只在对账的时候才现身。

·  ·  ·

▽ 参考资料（11 项）

[1] Emerson. Micro Motion ELITE Coriolis Flow and Density Meters, Product Data Sheet PS-00374 Rev AO, Dec 2024（过程压力效应系数表、参考标定条件）

[2] TÜV SÜD National Engineering Laboratory. Good Practice Guide: Coriolis Flow Meter, Report No. 2019/70, Jan 2019（C. Mills）

[3] BS ISO 10790:2015. Measurement of fluid flow in closed conduits — Guidance to the selection, installation and use of Coriolis meters

[4] API MPMS Chapter 5.6. Measurement of Liquid Hydrocarbons by Coriolis Meters
