齐纳式与隔离式安全栅
选型的第一个问题不是价格，是本安接地那道坎
全文约 2700 字 · 阅读约 7 分钟 · 图表 4 张
适读：仪表设计 / 电气专业 / 现场调试 / 检维修 / 防爆专责
上一篇讲完参数匹配，有位同行留言问了个很实在的问题：栅子选齐纳的还是隔离的，除了贵一倍还有什么讲究？
我想起某装置年度大修那次。仪表柜里满满两排齐纳栅，用了六年，回路一直好好的。电气专业做等电位测试，从安全栅接地端子量到主接地网，读数 2.7 Ω。
按标准，这个数字不合格。而不合格的后果不是「性能差一点」——是这排齐纳栅的防爆认证条件在那一刻就不成立了。
查下去发现，三年前一次机柜改造，本安接地线被并到了 PE 排上，中间多了两个螺栓接触面。没人动过安全栅，也没人动过现场设备，回路参数一个没变，但防爆屏障已经失效了三年。
齐纳栅把多余的能量泄进地里，那根地线就是它的安全本身。
01
两种栅子，两条完全不同的思路
名字都叫安全栅，做的也都是限能这件事，但手段是两回事。
▍齐纳式：把能量往地里放
三级结构，串起来看就懂：限流电阻限制电流上限，齐纳二极管把电压钳在阈值以下，快熔保险丝在齐纳管持续导通时切断电源、保护齐纳管本身不被烧毁。
关键在于：齐纳管的另一端接的是地。安全区一侧万一窜进过电压，多余的能量必须有一条阻抗足够低的通路泄放掉，否则钳位无从谈起。这条通路就是本安接地。
▍隔离式：让能量根本过不来
隔离式安全栅（也叫隔离器）用变压器或光耦，把输入回路、输出回路、供电回路三方在电气上彻底断开，信号靠磁或光耦合过去。危险区一侧的能量由隔离栅自己的限能电路控制，与安全区电位无关。
既然不靠泄放，也就不需要那根低阻抗的地线。

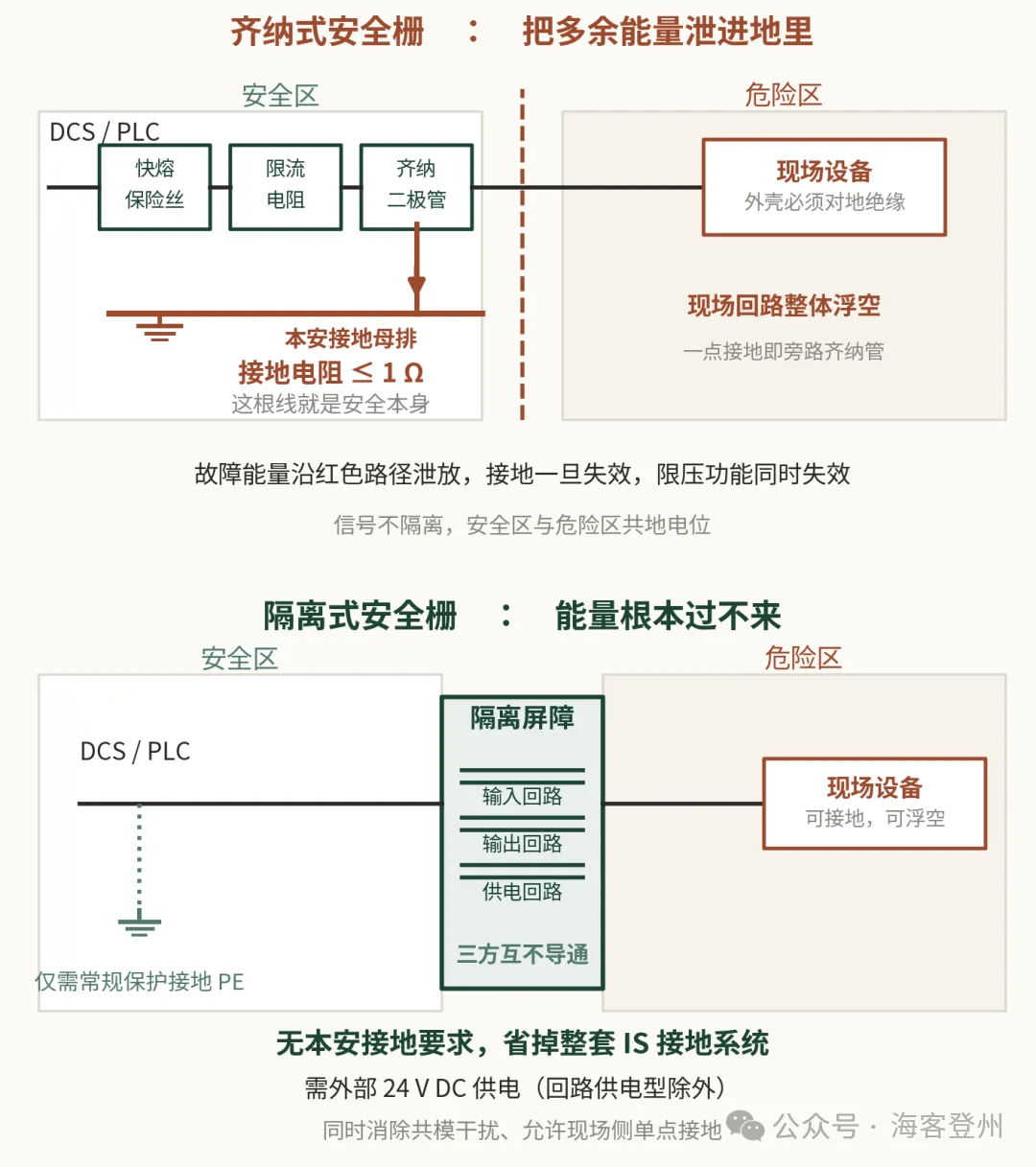

图 1 两种安全栅的能量路径：一个泄向地，一个根本不导通
02
那道坎：本安接地不是普通接地
很多人把本安接地当成「又一根地线」，接在最近的接地排上完事。它跟保护接地是两个东西，要求也严得多。

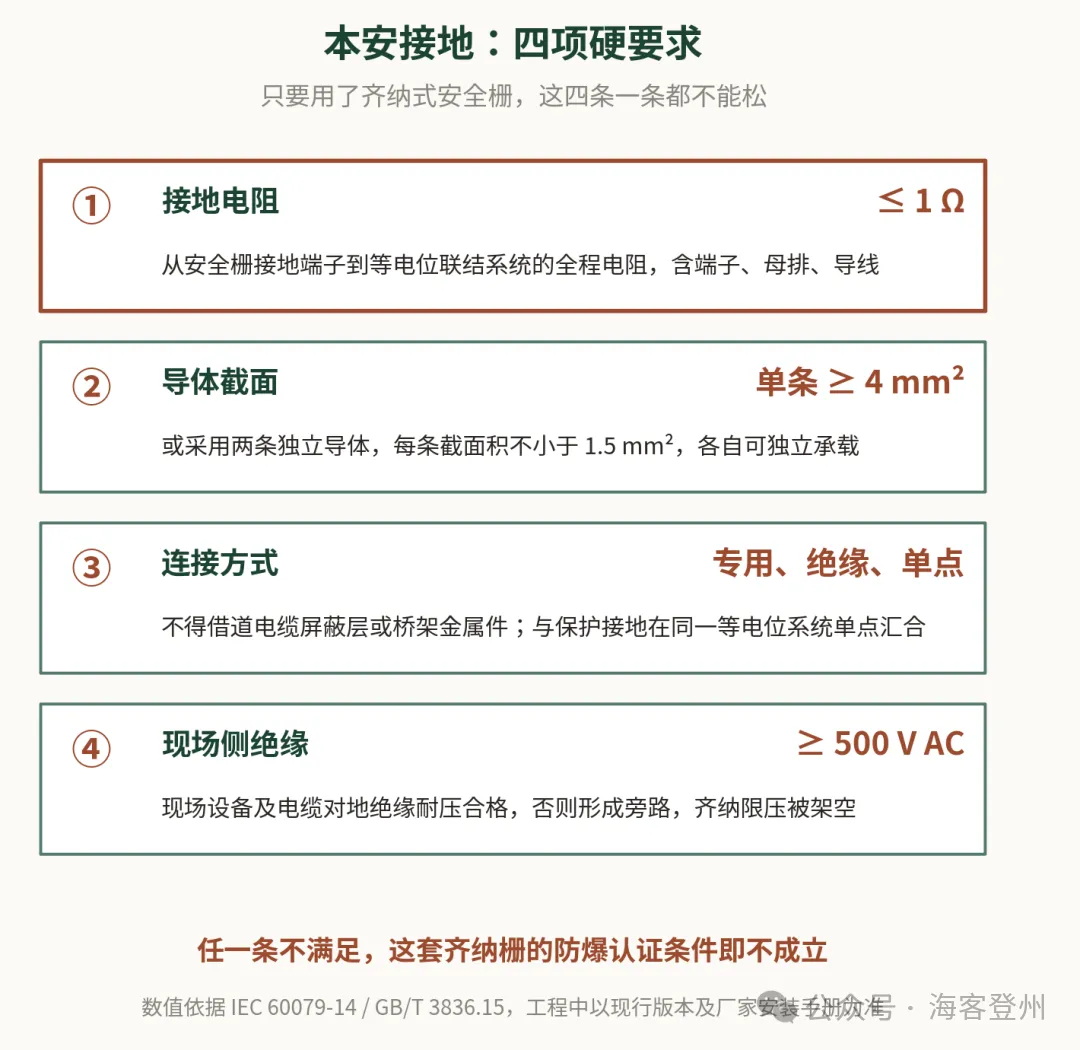

图 2 齐纳式安全栅成立的四项接地前提，任一条不满足即失效
▍为什么卡在 1 Ω
这个数不是随便定的。齐纳管钳位时会有可观的瞬时电流流过接地回路，接地电阻上产生的压降会直接叠加到被钳位的电压上。接地电阻越大，实际输出到危险区的电压就越高，Uo 就不再是铭牌上那个数。
1 Ω 是把这部分附加压降压到可以忽略的量级。开头那个 2.7 Ω 的案例，意味着故障工况下现场侧可能出现远超认证值的电压——而参数匹配表算得再漂亮，也管不了这件事。
▍四项之中最容易被忽略的是第四条
现场设备必须对地绝缘。齐纳栅的整个逻辑建立在「本安回路只有安全栅这一个接地点」之上。如果现场变送器的外壳因为密封圈老化、进水或者安装支架搭铁而对地导通，回路就多了第二个接地点，齐纳管被旁路，限压功能形同虚设。
这也是为什么用齐纳栅时，现场设备的绝缘耐压要按 500 V AC 校核，并且要写进检维修规程定期复测——它不是一次性验收项，是一个需要持续维持的状态。
1 Ω 不是一个建议值，
是齐纳栅能不能成立的前提。
· · ·
03
十项维度，逐条摊开比
接地之外，还有两项差异在选型时的分量常被低估。
▍一是回路压降
齐纳栅串在回路里，限流电阻会吃掉一部分电压。一台两线制变送器最低工作电压 12 V，DCS 供电 24 V，250 Ω 采样电阻在 20 mA 时就要占去 5 V，再扣掉齐纳栅本身一两伏和电缆线阻压降，余量往往比想象中紧张。长距离回路、或者带 HART 手操器接入时尤其要算清楚。
隔离栅是把信号重新驱动一遍的，输出侧电压由它自己的电源决定，这个问题基本不存在。
▍二是成本要算全生命周期
齐纳栅单价确实低得多，但它需要一套合格的本安接地系统：专用接地母排、绝缘安装、独立引下线、定期测试记录。这套系统的建设与维护成本，在通道数不多的小规模场合，很可能反过来超过隔离栅的差价。
反过来，几百上千通道的大型装置，本安接地系统本来就要建，摊到每个通道上的成本很低，齐纳栅的密度与价格优势就非常明显了。
把两种栅子的差异放在同一张表里摊开，取舍会更清楚。

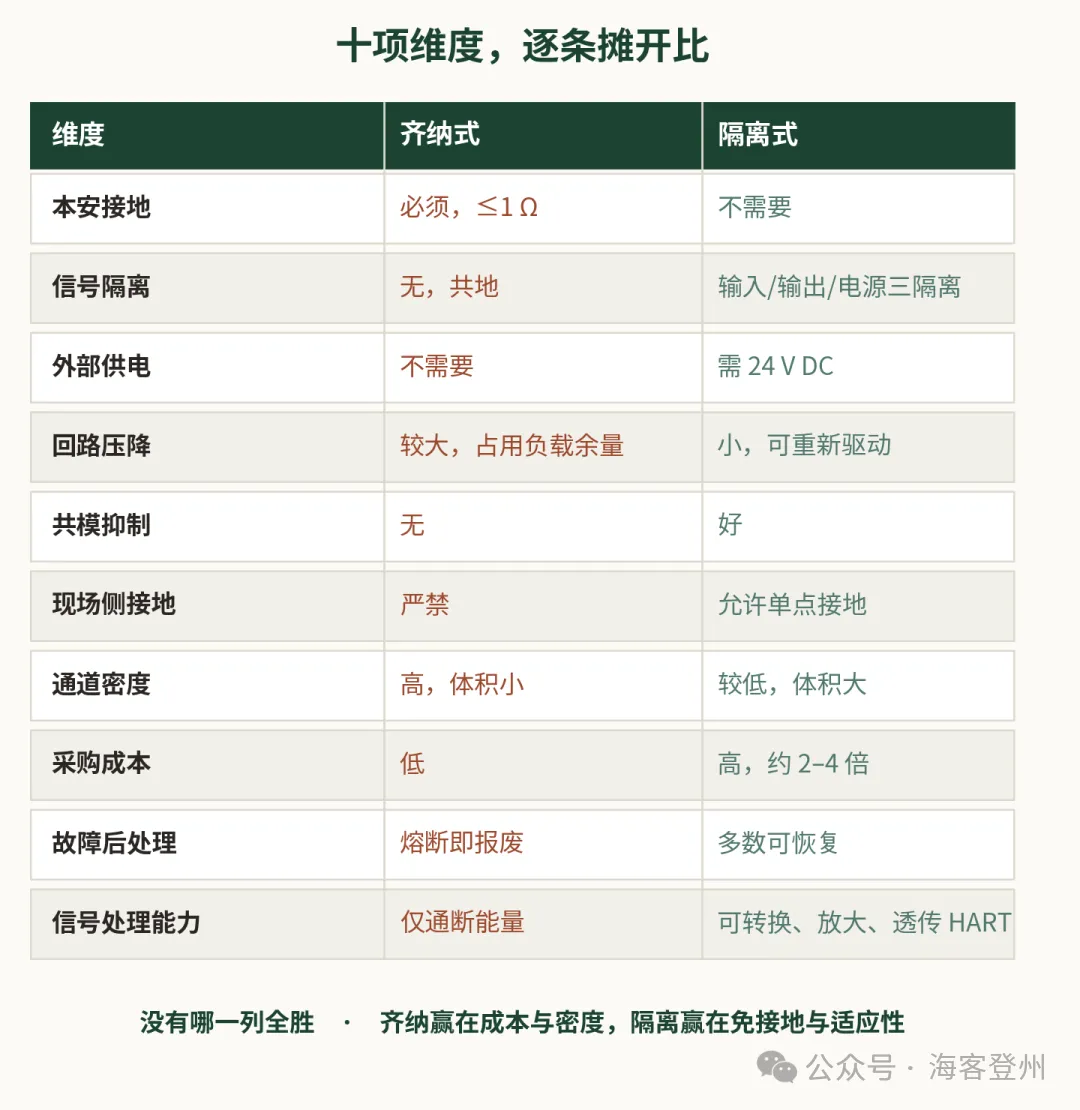

图 3 齐纳式与隔离式安全栅的十项维度对照
04
先问接地，再问价格
落到具体项目上，按下面四道判断走一遍，答案基本就定了。

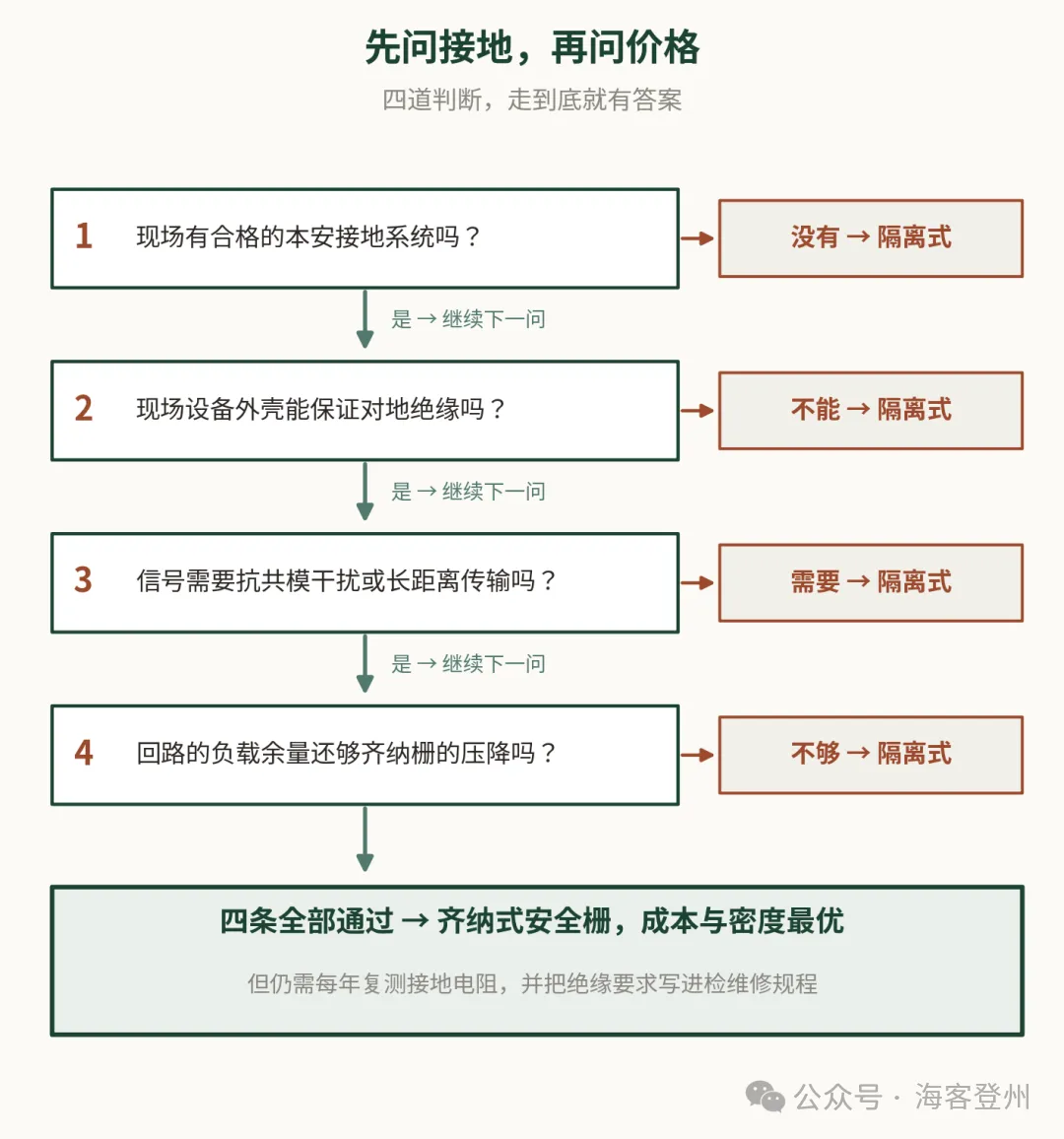

图 4 安全栅选型的四道判断，任一条不成立即转向隔离式
这个顺序是有意排的。价格排在最后，不是因为它不重要，而是因为前四条里任何一条不成立，齐纳栅就不是「便宜的选项」，而是「不能用的选项」——便宜与否无从比较。
▍几类默认选隔离式的场合
老装置改造 既有接地系统状况不明，实测整改的代价通常高于直接上隔离栅。
现场设备必须接地 某些分析仪、电磁流量计因自身工作原理要求接地，齐纳栅直接出局。
长距离、强干扰环境 变频器密集区、长电缆走线，共模干扰靠隔离栅一并解决。
需要信号转换或 HART 透传 热电偶转 4–20 mA、回路供电、双通道分配，这些齐纳栅做不了。
SIS 安全仪表回路 隔离栅的故障模式更清晰，诊断覆盖率与失效率数据也更完整，便于做 SIL 验证。
隔离栅贵在那一层变压器，省下的是一整套接地系统。
· · ·
05
六个反复踩到的坑
一 本安接地并到 PE 排上。两者最终要在等电位系统单点汇合，但不能在中途借道 PE 干线，更不能靠机柜结构件导通。
二 接地电阻只在投用时测一次。螺栓接触面会氧化、松动，这是个会随时间劣化的参数，必须纳入定期检测。
三 齐纳栅回路的屏蔽层两端接地。本安电缆屏蔽层只允许在安全区一端接地，两端接地会形成环流并引入第二接地点。
四 混装时共用接地母排不分区。齐纳栅的本安接地母排必须与普通信号地、电源地物理分开，只在指定的单点汇合。
五 以为隔离栅完全免接地。隔离栅本体仍需要常规保护接地 PE，免掉的是那套严苛的本安接地系统，两者别混为一谈。
六 更换栅子不复核参数。齐纳换隔离，Uo、Co、Lo 全都变了，上一篇那五个不等式要重算一遍——电缆长度限值往往也跟着变。
说到底，这两种栅子没有优劣之分，只有适配与否。选型时真正要回答的问题，是这个现场能不能长期维持一根合格的本安地——能，齐纳栅是划算的；不能，或者不确定，隔离栅买的是省心。
· · ·
你们装置用的是齐纳栅还是隔离栅？
本安接地电阻多久测一次，最近一次读数是多少？评论区聊聊。
▽ 参考资料（6 项）
· IEC 60079-11 爆炸性环境 第 11 部分：由本质安全型「i」保护的设备
· IEC 60079-14 爆炸性环境 第 14 部分：电气装置的设计、选型和安装
· IEC 60079-25 爆炸性环境 第 25 部分：本质安全电气系统
· GB/T 3836.15 爆炸性环境 第 15 部分：电气装置的设计、选型和安装
· GB/T 3836.18 爆炸性环境 第 18 部分：本质安全电气系统
· IEC 61140 电击防护 装置和设备的通用部分
注：文中数值为示例，实际工程须以设备防爆合格证、厂家安装手册及现行有效版本标准为准。
