24V 是怎么来的

基础 · 2026-07-26

一个被电池、人体和半导体共同投票选出来的电压

全文约 4200 字 · 阅读约 12 分钟 · 图表 4 幅 · 清单 9 条

适合:仪表 / 电气 / 自动化工程师,以及正在做电源选型的人



拉开任意一面控制柜的柜门,把万用表打到直流档。

PLC 的输入端子是 24V,中间继电器线圈是 24V,电磁阀、接近开关、限位开关、柜门指示灯是 24V,压力变送器那两根线之间也是 24V。走到隔壁的压缩机撬块,还是 24V。翻出十五年前的老图纸,仍然是 24V。

像是有人在很久以前替整个行业做过一次决定,而且这个决定从来没有被推翻过。

但没有任何一本教科书写过「24V 是最优电压」。它不是能效最高的,不是最安全的,也不是最便宜的。它凭什么统治了工业现场?

24V 不是被设计出来的。它是被铅酸电池、

人体电阻和半导体耐压档位,三方投票投出来的。

01

血统:先有电池,才有标准

2V 单体乘 12 次

铅酸蓄电池的单体标称电压是 2.0V,浮充电压 2.25–2.30V。12 个单体串联,标称就是 24V,浮充是 27.0–27.6V —— 这就是所有 24V 电源手册上那个「27.2V 浮充」数字的全部来历。

早期的工业控制、船舶电气、铁路信号,架构本质上都是「蓄电池组 + 浮充整流器」。系统电压不是设计者算出来的,是电池串联数决定的。

为什么电信选 48V,工业选 24V

电信局用 24 个单体,也就是 48V,因为馈线更长、需要更小的电流。工业机柜内部距离短,24V 已经够用,而且电池组体积和重量都少一半。这个分岔一直延续到今天:以太网供电、数据中心母线、48V 汽车电气,都还在 48V 那一侧。

汽车与 PLC 的两次加速

重型卡车、工程机械、船舶普遍采用 24V 电气系统,这带来了海量的廉价元器件 —— 继电器、指示灯、电磁阀、保险丝、喇叭,全都是 24V 规格,工业界可以直接拿来用。

1969 年 Modicon 084 之后,PLC 迅速普及。西门子、AB、Modicon 都把 24V DC 定为数字输入的标准电平,德国 DIN 标准和后来的 IEC 61131 又把它写成了条文。

到这一步,24V 已经不再是一个技术选择,而是一个既成事实。

· · ·

02

上限:安全法规给了它一个天花板

SELV 的那条线

IEC 61140 与 IEC 60364-4-41 规定,在正常干燥环境下,交流 50V(有效值)、直流 120V 以内的接触电压可视为安全特低电压(SELV)。潮湿场所和受限导电场所的限值更低。

24V 远在这条线以下,直接带来三个好处:

·端子不必强制做 IP2X 级防护,接线、测量、排故可以在带电状态下进行(但仍须风险评估与作业许可)

·不需要漏电保护,绝缘配合与间隙爬电距离的要求大幅简化

·防爆场合的本安回路(Ex ia)以 24V 甚至更低电压为基准,能量限制容易做到,认证成本低

但请不要把 24V 当成「没有危险」

这是现场最常见的误解。24V 对人体基本没有电击风险,但是:

·一次短路的电流可以达到几十安培,足以熔化螺丝刀、引燃线束

·直流电弧没有零点穿越,一旦拉出来很难自行熄灭

·金属手表、戒指跨接端子造成的灼伤事故,每年都在发生

安全法规给了 24V 一个天花板,

线路损耗给了它一个地板 —— 它就卡在两条线中间。

03

下限:传输经济给了它一个地板

电流减半,损耗降到四分之一

功率 P = UI。同样的功率,电压翻一倍,电流就减半;而线路损耗是 I²R,于是降到原来的四分之一。这条关系是 24V 相对 12V 最直接的优势。

24V 是怎么来的

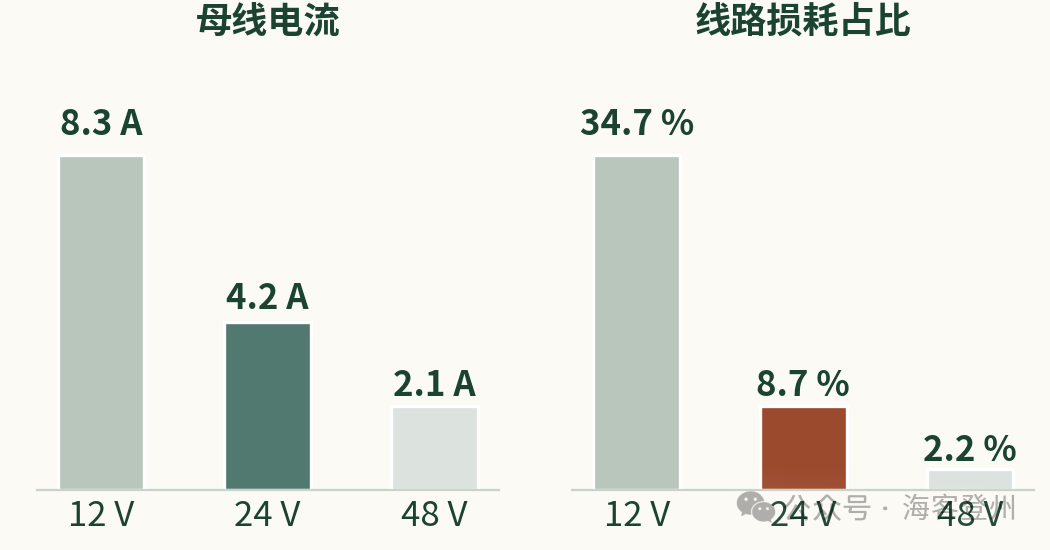

图 1 同一负载、同一线路:电压翻倍,线路损耗降至四分之一

真正关键的是压降容差

大多数 24V 器件的工作范围标注为 20–30V,也就是允许上下 4V 左右的偏差,折算到线路上可以容忍 2–3V 的压降。

换成 12V 系统,同样的比例只剩 1.2V 余量。现场仪表离机柜两三百米是常事,这点余量根本不够看。

所以 24V 恰好是「不必做防护」与「压降还能忍」这两个条件同时成立的最低整数倍电压。

24V 是怎么来的

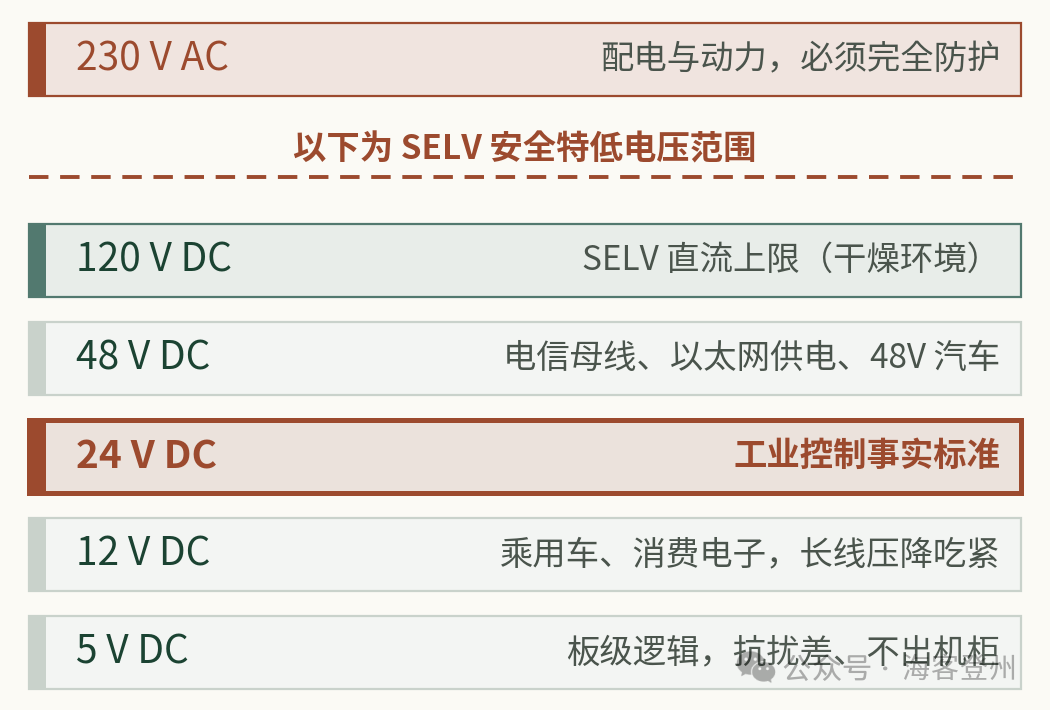

图 2 电压等级的选择区间:24V 落在安全线以下、压降容忍度以上

04

锁死:4-20mA 回路让 24V 再也改不动

这是最容易被忽略、但决定性最强的一条约束。

两线制变送器的生存条件

两线制变送器只有两根线,同时承担供电和信号传输。它必须在自己的端子上看到足够高的电压才能工作 —— 典型的最低工作电压是 10.5–12V,带 HART 通讯的还要再高一点。

一条完整的回路,24V 是这样被分掉的:

24V 是怎么来的

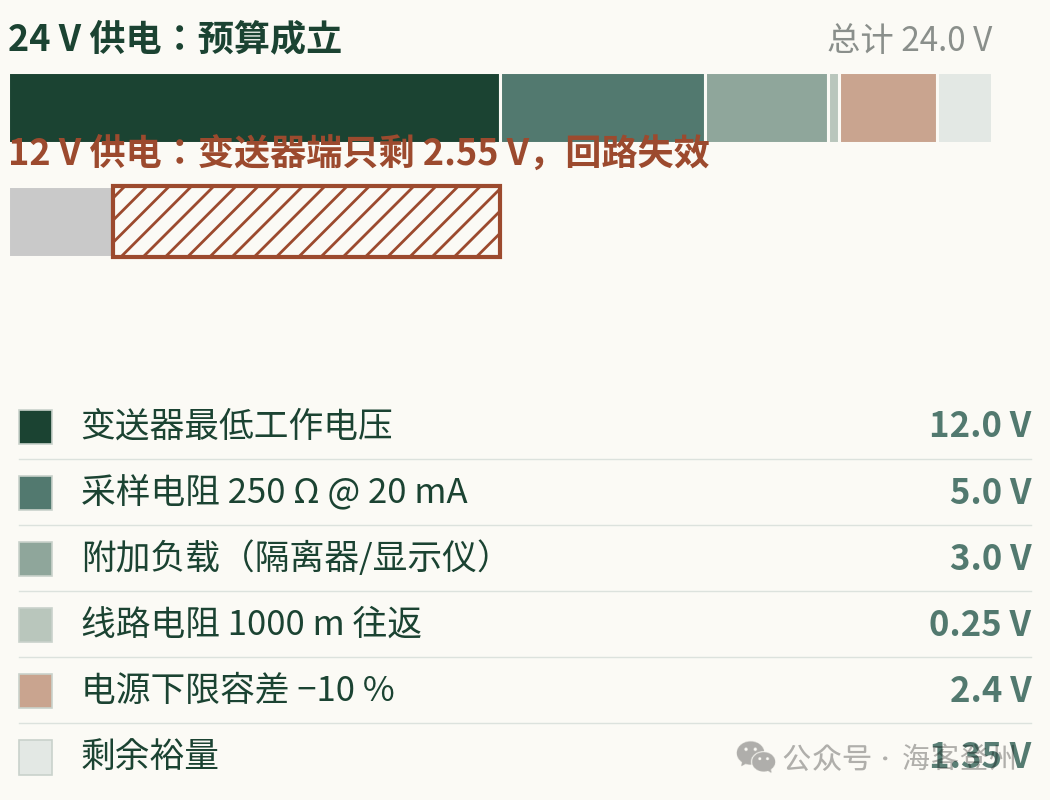

图 3 两线制 4-20mA 回路的电压预算:24V 是刚好够用的额度

算一遍就明白了

24V 供电:预算成立

变送器最低工作电压        12.0 V

采样电阻 250 Ω        5.0 V

隔离器 / 显示仪 约 150 Ω        3.0 V

1000 m 往返线阻        0.25 V

电源下限容差 −10 %        2.4 V

剩余裕量        1.35 V



12V 供电:回路失效

电源电压        12.0 V

采样电阻 250 Ω        −5.0 V

隔离器 / 显示仪        −3.0 V

线阻与容差        −1.45 V

变送器端剩余        2.55 V

低于最低工作电压        不成立



24V 减掉这些必要开支,只剩 1.35V 裕量 —— 刚刚够。换成 12V 电源,扣掉采样电阻和附加负载之后,变送器端子上只剩 2.55V,回路直接死掉。

顺便解释一下 250Ω 是怎么来的

4–20mA 流过 250Ω 会产生 1–5V,正好匹配早期模拟输入卡的 1–5V 量程。于是 250Ω 也被一起固化了。

24V 电源、4–20mA 信号、250Ω 采样电阻是一套互相咬合的设计,动其中任何一个,整条回路的电压预算都要重算。

两线制变送器要活下来,回路里必须留出 12V 的呼吸空间。

24V 减掉它,剩下的额度刚好够分。

05

生态:半导体档位和线圈的默契

噪声容限

IEC 61131-2 规定的数字输入门限,Type 1 是导通 ≥ 15V、断开 ≤ 5V,Type 3 是导通 ≥ 11V、断开 ≤ 5V。24V 信号距离门限有十几伏的余量,几百米电缆上感应出几伏干扰也翻不了状态。

换成 5V TTL 电平,同样的电缆早就误动作了。这是 24V 在长线现场无法被低压逻辑替代的根本原因。

耐压档位

常见功率 MOSFET 的耐压档位是 30V / 40V / 60V / 100V。24V 系统的稳态峰值(浮充 27.6V 加上纹波)落在 30V 附近,用 40V 或 60V 器件就有充足裕量 —— 而这两档正是产量最大、单价最低的。

如果把系统电压提到 36V,就要跨到 100V 档位,成本台阶陡增,却换不来相应的收益。

一个自增强的循环

因为器件都是 24V,所以系统选 24V;因为系统都是 24V,所以器件继续做 24V。这是典型的路径依赖,也是 24V 最坚固的护城河。

· · ·

06

来源:24V 在机柜里是怎么被造出来的

24V 是怎么来的

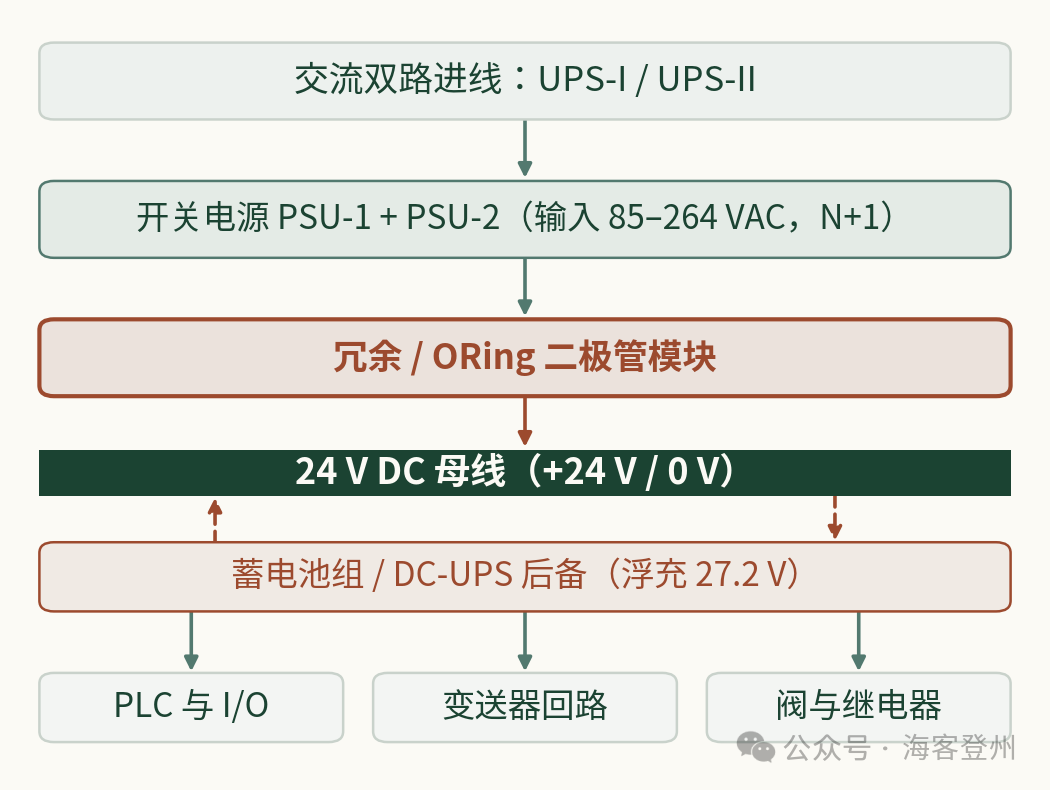

图 4 24V 母线的来源:双路进线、冗余电源、ORing 汇流、母线分支

主力:导轨式开关电源

宽输入 85–264VAC(也有 24V 或 48V 直流输入的 DC/DC 型号),效率 90% 以上,带功率因数校正,输出满足 SELV 要求的加强绝缘。多数型号带 DC OK 干接点或继电器输出,应该接进 PLC 做电源监视,而不是空着。

冗余:并联不等于冗余

两台电源直接并联,一台内部短路会把整条母线一起拉低。正确做法是加 ORing 二极管模块或专用冗余模块,把每台电源单向隔离,故障机自动退出,母线电压不受影响。

后备:蓄电池与 DC-UPS

24V 蓄电池组浮充在母线上(27.2V),或者用带充电管理的 DC-UPS 模块。后备时间按「安全停车所需时长」来算,不是越长越好 —— 电池容量直接决定了故障时的短路电流和柜内散热负担。

海洋平台与船舶的做法

主备两路交流分别取自不同的应急配电盘或 UPS,各带一台电源,经 ORing 后并入同一条 24V 母线。安全仪表系统(SIS)和火气系统另设独立的 24V 母线,与常规控制系统在物理上完全分开,不共用电源、不共用线槽。

07

代价:24V 不擅长的事

功率上限很低

24V 传输 1kW 就是 42A,已经进入铜排和大截面电缆的量级。这就是为什么执行机构一旦上到千瓦级就改用 400V 交流,而 24V 始终只留在控制层和信号层。

直流灭弧困难

交流每半个周波过零一次,电弧会自然熄灭;直流没有零点。交流额定的断路器、接触器、隔离开关不能直接用在 24V 直流回路上,必须选有明确直流额定值的型号,还要注意极性方向和触点串联的要求。

长线压降与浪涌

远距离负载建议就地放电源做分布式供电,而不是从主柜拉长线。另外,多台开关电源并机启动的浪涌、电磁阀吸合的冲击电流、LED 灯带的电容充电电流,都可能是稳态值的数倍 —— 只按稳态电流选容量,现场就会莫名其妙地跳保护。

直流没有零点穿越。

24V 的一次短路电弧,可能比 220V 交流更难掐断。

08

一份可以直接照着做的检查清单

1.统计所有 24V 负载的稳态电流,留 25–30% 裕量,浪涌与线圈吸合冲击单独核算

2.找出最远的现场仪表,按实际线径和长度算往返压降,确认器件端电压不低于手册最低值

3.4-20mA 回路把负载电阻全部累加(采样电阻 + 隔离器 + 显示仪 + 线阻),确认不超过变送器允许的最大负载

4.电源必须是 SELV 输出、宽温、导轨安装,优先选带 DC OK 触点的型号并把信号接进 PLC

5.明确是否需要冗余:需要就上 ORing 或冗余模块,不要把两台电源直接并联

6.后备时间按安全停车时长计算,同时核算电池的短路电流和柜内温升

7.直流侧的断路器、保险丝、隔离开关必须有直流额定值,交流规格不能照搬

8.母线分组:安全系统与常规控制分开,本安与非本安分开,动力型负载与信号型负载分开

9.确定接地方案(0V 接地 / 浮空 / 中点接地),浮空系统要配绝缘监测装置

09

结语:一次路径依赖的胜利

24V 的胜利不是技术最优的胜利,而是「足够好 + 先到 + 生态锁定」的胜利。它同时踩在四条约束的交点上:

·铅酸电池的串联数给了它数值

·安全法规给了它上限

·线路损耗和压降容差给了它下限

·半导体耐压档位和 4-20mA 回路给了它不可动摇的理由

下一次有人问「为什么不用 48V」,答案不在电磁学里,在这四条约束的交集里。

· · ·
