锅炉联锁控制 SH/T 3183—2017

依据 SH/T 3183—2017《石油化工动力中心自动化系统设计规范》§7.3.2.2

MFT 是锅炉保护的最后一道，联锁则是让工况根本走不到 MFT 的日常防线。§7.3.2.2 把锅炉侧联锁分成风烟系统、三种制粉系统和辅机润滑油三块，条文本身就是逻辑图的骨架。联锁回路设计应遵守保护闭锁优先的原则，不应设置解除保护的手段（§7.3.2.1）。

一、风烟系统联锁

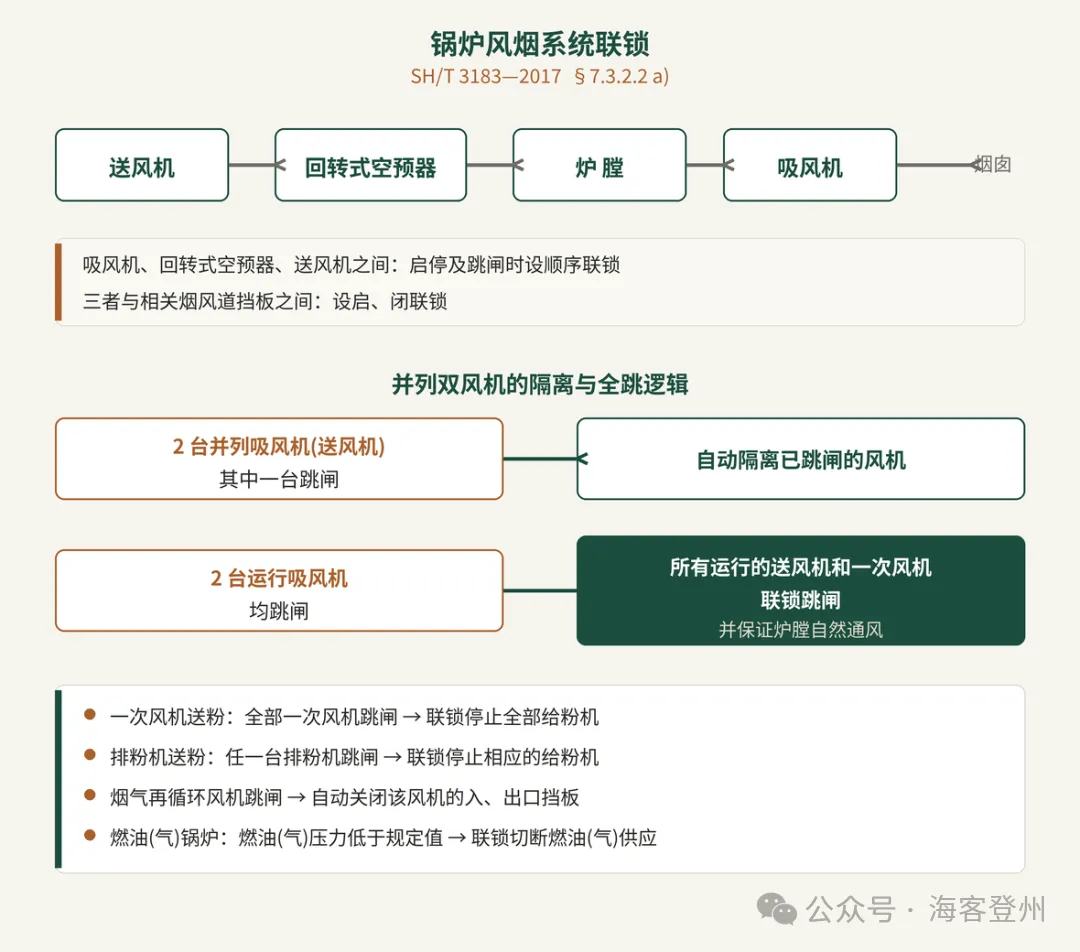

图 1  风烟系统联锁与双风机隔离逻辑（§7.3.2.2 a）

这一款的重头是并列双风机的两级处理：2 台并列运行的吸风机（送风机）中一台跳闸时，自动隔离已跳闸的风机——关闭其挡板防烟气短路，剩余一台继续维持通风；而 2 台运行的吸风机均跳闸时，所有运行的送风机和一次风机应联锁跳闸，并保证炉膛自然通风。引风全失后送风若继续运行，炉膛会立即正压喷烟，全跳加自然通风是唯一安全去向。给粉机的联锁则跟送粉方式走：一次风机送粉时看"全部"一次风机跳闸，排粉机送粉时看"任一台"排粉机跳闸停对应给粉机——一个是母管逻辑，一个是一对一逻辑。

二、三种制粉系统的磨煤机联锁

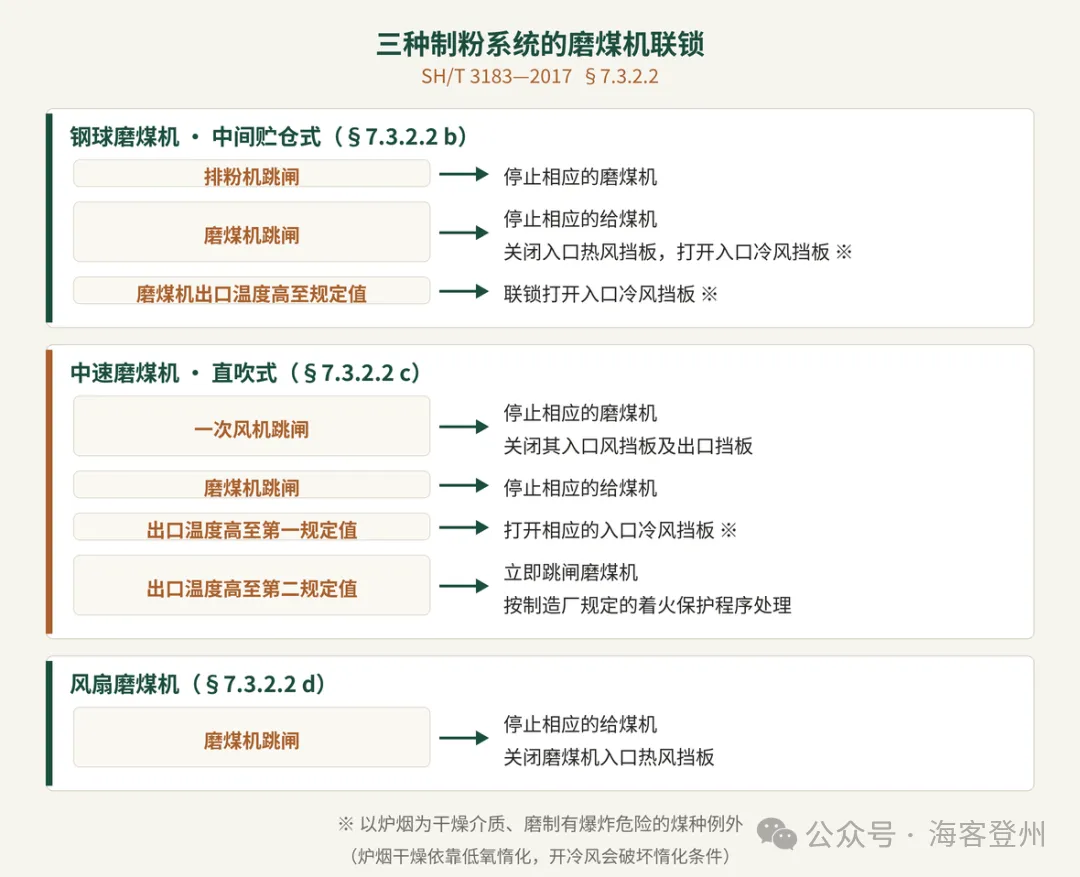

图 2  钢球磨 / 中速磨 / 风扇磨联锁对比（§7.3.2.2 b、c、d）

三种制粉系统的联锁结构相似但触发链不同。钢球磨仓储式自上游向下游停：排粉机跳停磨煤机，磨煤机跳停给煤机并切换热风/冷风挡板。中速磨直吹式的源头是一次风机，一次风机跳闸停相应磨煤机并关其进出口挡板；出口温度保护分两级，第一规定值开冷风挡板降温，第二规定值立即跳磨并转入制造厂规定的着火保护程序——这一条钢球磨没有，是直吹式煤粉在磨内滞留的特有风险。风扇磨最简单，磨跳停给煤机、关入口热风挡板。三处冷风挡板动作共用同一条例外：以炉烟为干燥介质、磨制有爆炸危险的煤种不适用。

三、辅机润滑油联锁

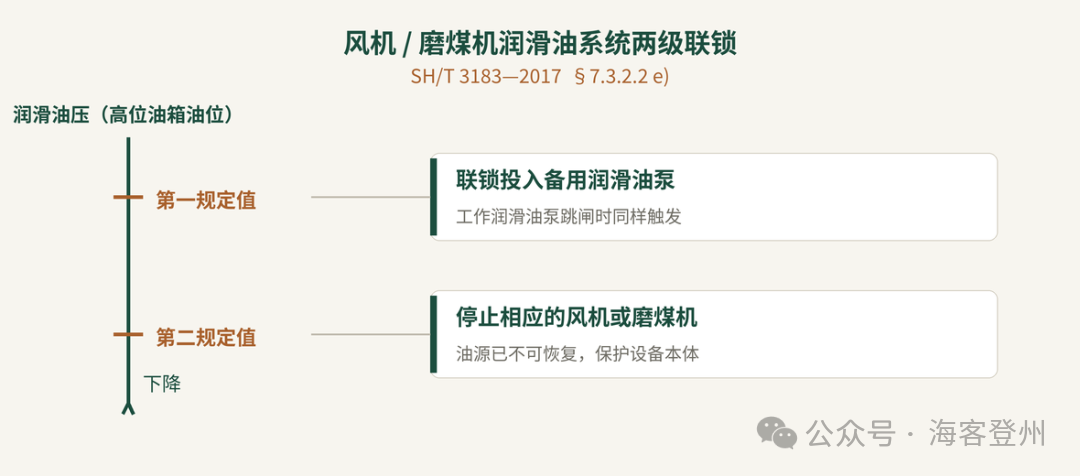

图 3  风机 / 磨煤机润滑油两级联锁（§7.3.2.2 e）

与汽轮机的三级油压联锁同理但少一级：工作润滑油泵跳闸或润滑油压（高位油箱油位）低至第一规定值时联锁投入备用润滑油泵，低至第二规定值时停止相应的风机或磨煤机。判据里"高位油箱油位"与油压并列，覆盖靠高位油箱重力供油的机型。

小结

组态锅炉联锁时按三条链核对：风烟链先理清双风机一台跳与两台跳的分支走向，再核对给粉机联锁用的是母管逻辑还是一对一逻辑；制粉链按本项目磨型取对应条款，直吹式要把出口温度两级动作和着火保护程序衔接进去；辅机链逐台确认备用泵联投与二级停机的信号源。全部联锁不设解除手段，保护闭锁优先。

参考：SH/T 3183—2017 §7.3.2.1、§7.3.2.2
