GB/T 50779—2022：从总图落位到墙上的每一个洞
拿到爆炸安全性评估给出的峰值入射超压之后，抗爆建筑物的设计其实是沿一条固定路径往下走的：先定它站在哪、朝哪开门，再定它用什么结构，然后是门窗，最后是墙上还能留哪些洞。这四步的约束一步比一步细，而且越往后越贴近仪表专业的日常。
一、总图：迎爆面是一面不开口的墙
超压大于 6.9 kPa 时，第 3.0.3 条给了两条平面布置的硬要求：建筑物应独立设置；安全出口不应直接面向有爆炸危险性的装置或设备，设置多个出口时宜在不同方向设置。

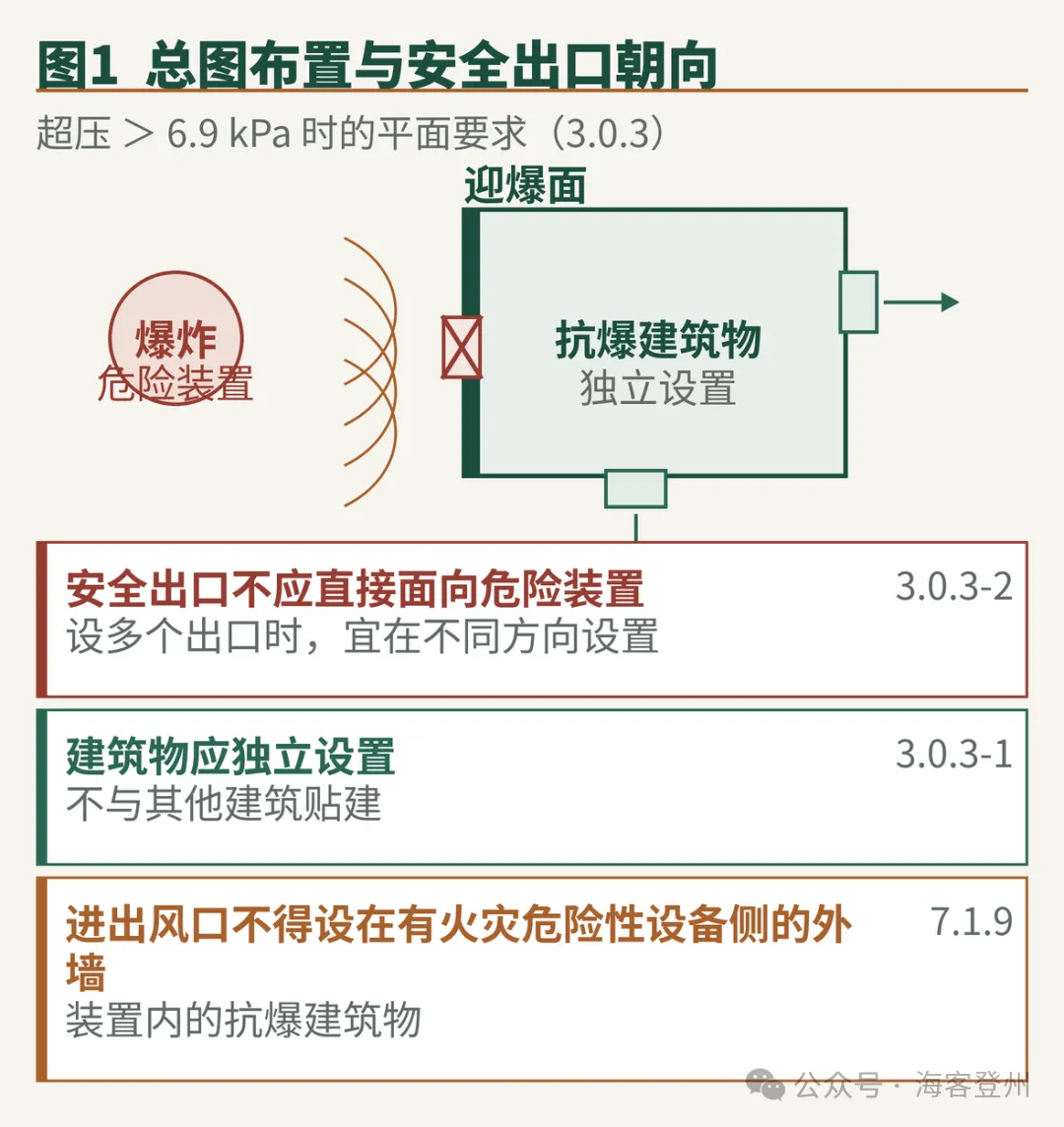

图1 总图布置与安全出口朝向
原理｜为什么迎爆面不能开门
门是围护体上最薄弱的构件，它必须能开启，就无法像墙体那样连续配筋、整体锚固。迎爆面承受的是反射压，量级远高于入射压，门在这里最先失效；而门一旦被压入室内，冲击波长驱直入，室内人员失去了墙体本可以提供的全部保护。把出口甩到背爆面或侧面，本质是让最脆弱的构件避开最大的荷载。多个出口分设在不同方向，则是防止一次爆炸把所有疏散路径同时封死。
同一逻辑也管着通风：装置内的抗爆建筑物，进出风口不得设置在有火灾危险性设备侧的外墙上（7.1.9）。
二、结构：砌体不是被限制，是被改造
第 3.0.11 条按超压给出可用的结构形式，注意它的措辞在 21.0 kPa 处变了——前两档是「可采用」，最高档是「应采用」。

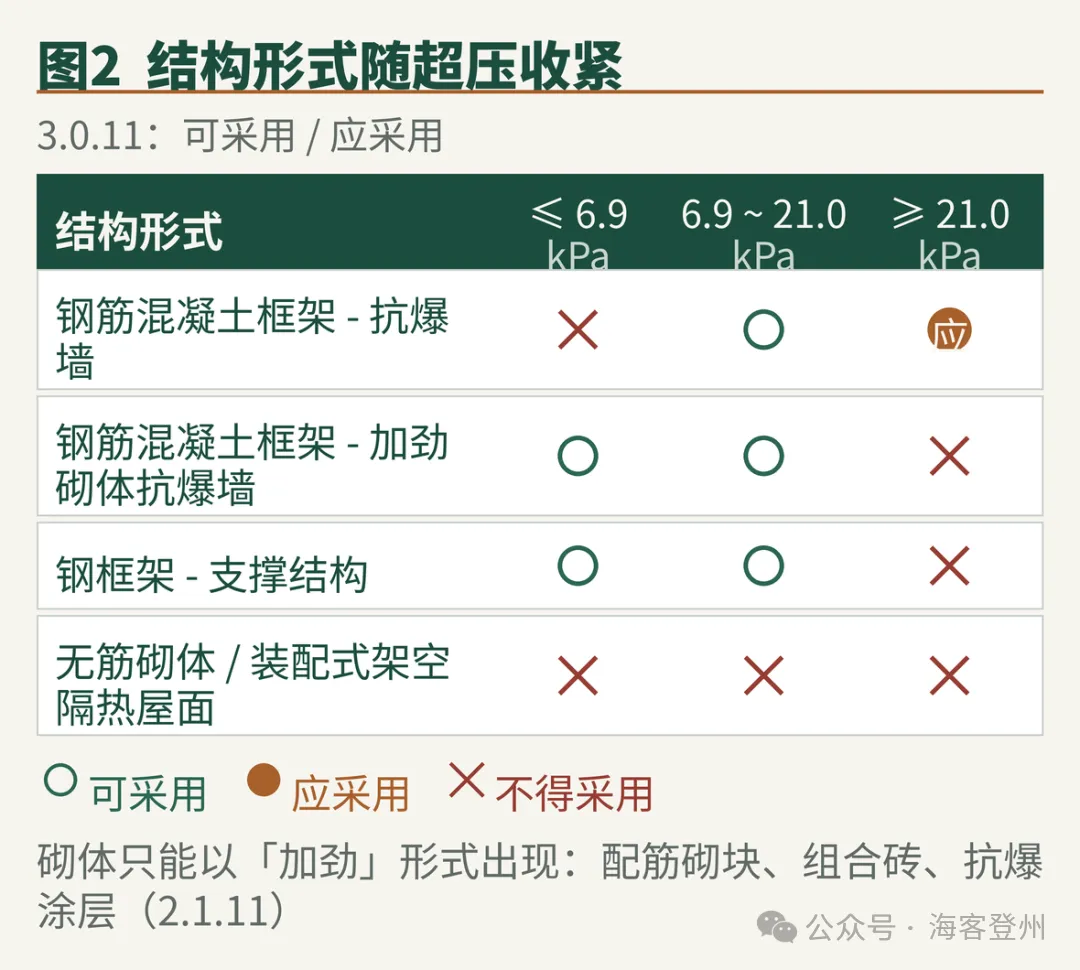

图2 结构形式随超压收紧
值得说清楚的是砌体的处境。标准里从头到尾没有「砌体抗爆墙」，只有「加劲砌体抗爆墙」。第 2.1.11 条把加劲砌体构件定义为配筋砌块砌体、组合砖砌体，以及用抗爆涂层等加劲材料加强的砌体构件——普通无筋砌体在抗爆场景里不存在。
加劲砌体的门槛也不低：配筋砌块砌体墙厚不应小于 190 mm，灌孔率 100%；组合砖砌体墙厚不应小于 240 mm。两者两端和交接处都要设钢筋混凝土柱，墙长大于 5.0 m 时中部还要加构造柱（6.5.8~6.5.12）。而且加劲砌体外墙净高不宜大于 4.0 m，超过就得设能传递爆炸荷载的结构梁（6.1.7）。
钢筋混凝土抗爆墙厚度不应小于 200 mm，双层双向配筋，每层每向配筋率 0.25%~1.5%（6.5.1）。混凝土强度等级 C30~C50，不得随意加大截面和配筋（6.2.1、6.2.5）。
钢框架-支撑结构在 21.0 kPa 以上被排除。钢结构还有一条容易漏的：屋面、外墙构件及连接节点设计时应验算爆炸引起的反弹力作用（6.1.6）——冲击波过后构件回弹，节点受的是反向力。
三、门窗：四类门，一类窗
超压大于 6.9 kPa 时应选用相应等级的抗爆防护门窗（5.1.2-4）。标准把抗爆门按用途分成三类，各有各的构造要求。

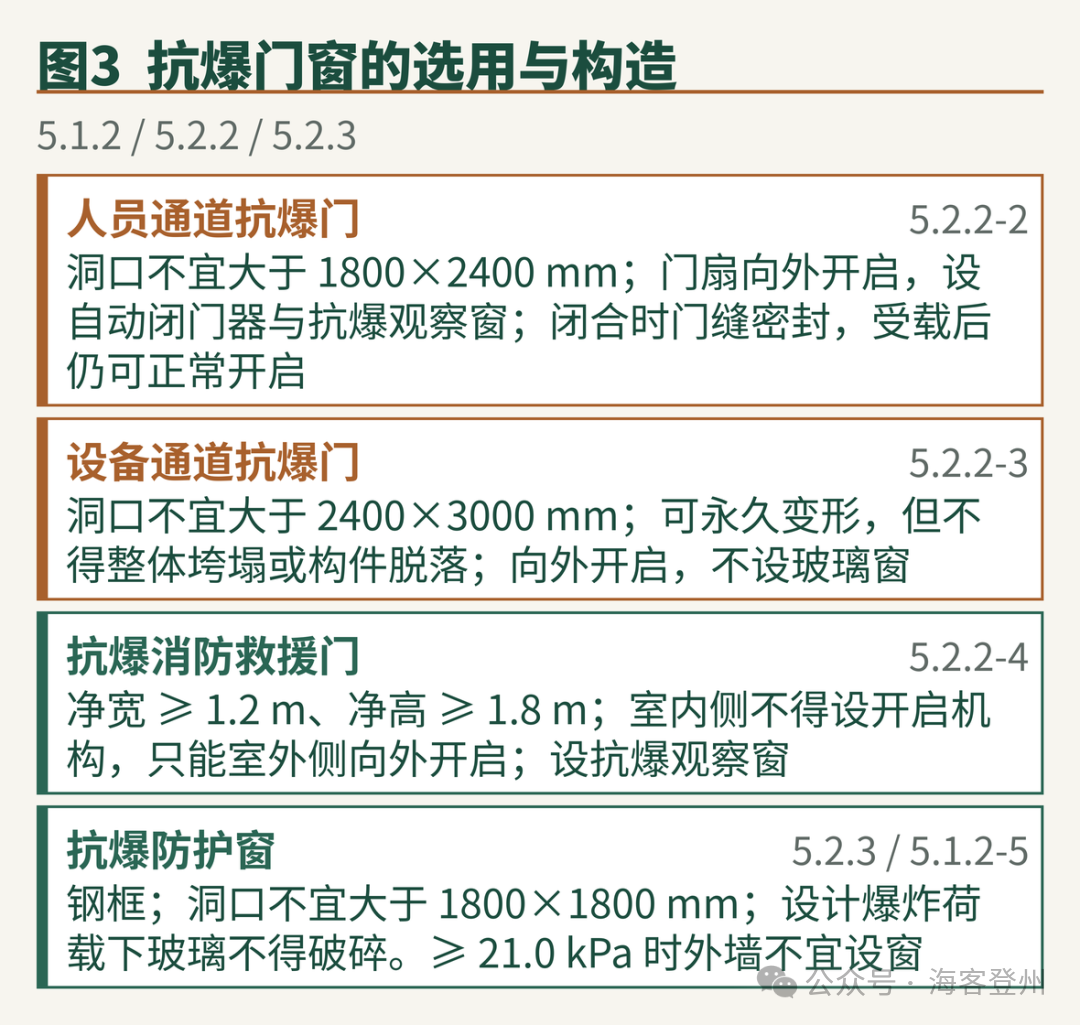

图3 抗爆门窗的选用与构造
对现场机柜间来说，最实际的两件事：一是设备通道抗爆门的洞口尺寸决定了机柜能不能进得去，2400×3000 mm 是不宜超过的上限，大件设备的运输方案要提前和土建对；二是这类门允许在爆炸后永久变形，只要不整体垮塌、不掉构件——它是一次性的防护构件，不是可重复使用的常规门。
21.0 kPa 以上，有人值守建筑物要在人员通道上设隔离前室，配人员通道抗爆门，外墙不宜设抗爆防护窗（5.1.2-5）。隔离前室的内门按外门超压的 50% 取值，内外门具备不同时开启联锁，火灾时自动解除（5.2.2-2）。
超压 1.0~6.9 kPa 时门窗玻璃应采用钢化玻璃或钢化夹层玻璃；超压大于 3.0 kPa 时外门应设「保持关闭」标识，可开启外窗正常使用期间不得开启（5.2.1、5.2.4）。
四、围护体：墙上还剩什么能穿
门窗定完，墙上还有风口、风管和管线三类开口，它们各自有自己的封堵构件。

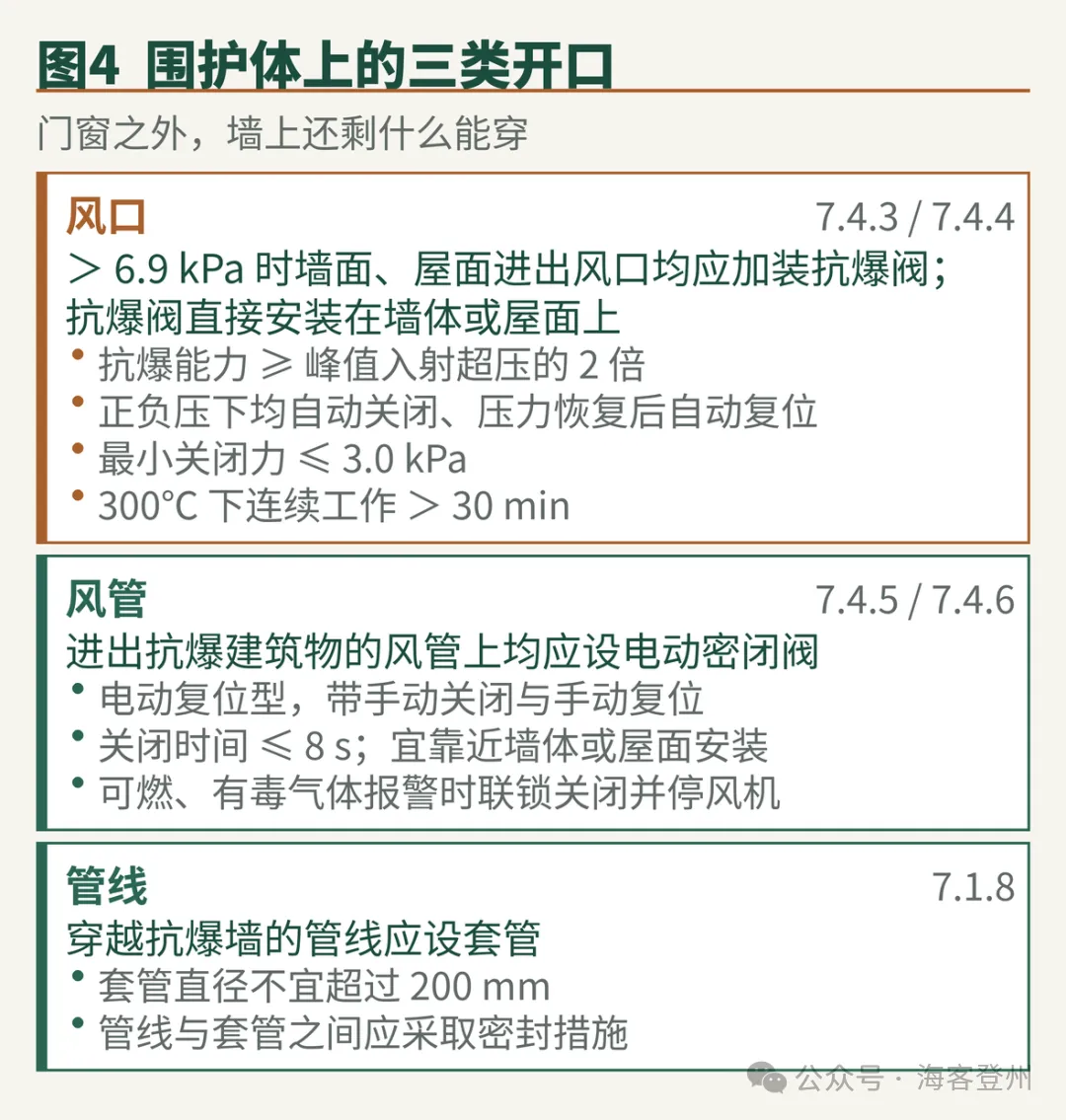

图4 围护体上的三类开口
原理｜抗爆阀为什么要 2 倍超压
抗爆阀装在墙面或屋面上，直接暴露在反射压之下，而分级用的峰值入射超压是不含反射放大的自由场值。反射系数在中低超压段大致在 2 以上，所以抗爆阀的抗爆能力取峰值入射超压的 2 倍，是让它的承压能力对上它实际所处的位置。最小关闭力不应大于 3.0 kPa 则是另一头的约束——阀必须足够灵敏，在冲击波前锋抵达时就已经关上，关得晚了等于没关。
管线穿墙的余地很小：套管直径不宜超过 200 mm，管线与套管之间应采取密封措施（7.1.8）。再叠加 3.0.18 条——除门窗洞口外外墙开洞不应大于 1.0 m、洞口间净距应大于洞口宽度、所有开洞均应整体抗爆密封——电缆进出的洞口数量、位置和密封做法基本被锁死。
外墙上抗爆门窗洞口以及宽度大于 1000 mm 的洞口，两侧要设钢筋混凝土暗柱、上下要设暗梁，暗柱下端生根于基础或楼面梁、上端伸入楼屋面板（6.5.13）。不大于 1000 mm 的开洞可用附加钢筋加强，加强钢筋面积不应小于被切断钢筋的面积（6.5.14）。这两条决定了穿墙位置不是随便挑的——每一个洞都要在结构上还回去。
小结
四步走下来，选型的收紧顺序：总图决定建筑能不能站在这里、门往哪开；超压区间决定结构形式还剩几个选项；门窗按用途分类选型；最后墙上每一个开口都要配上对应的封堵构件并在结构上补强。
对仪表专业，真正要盯的是第一步和第四步。第一步定的是风口和出口的朝向，会影响就地分析小屋、机柜间的可达性；第四步定的是电缆和管线怎么进得来——套管 200 mm、洞口 1.0 m、每个洞都要暗柱暗梁或附加钢筋，这些数字在土建出图前提出来是设计问题，出图后再提就是变更。
本文内容依据 GB/T 50779—2022 编写，条文号仅供检索定位，执行以标准原文为准。
