SH/T 3081-2025 （7.1实施）相对于2019 的变化

SH/T 3081—2025 相对 3081—2019 的变化

石油化工仪表接地设计规范

2025-12-17 发布   ·   2026-07-01 实施   ·   第 3 次修订

接地设计里最常被问的一句是：到底该走分支集中、还是网型？过去这个问题确实有得选——2019 版给了四种可并列的结构。但 2025 版直接把答案收敛了：网型结构升为主体，分支集中退场为附录，组合结构取消。这次修订改的不是某个数值，而是整个第 5 章的选型逻辑。

一、改了什么：三句话定位

修订主线只有三条（^前言）：

a) 规定以网型结构接地系统为主，将分支集中型结构作为资料性附录；

b) 修改了附录 A（资料性）电缆屏蔽接地设计参考图；

c) 增加了附录 C（资料性）分支集中型结构接地系统。

一个容易被忽略的细节：附录 A 在 2019 版是规范性附录，2025 版降为资料性附录。也就是说，屏蔽接地图示从“必须照做”变成了“供参考”，把现场选择权还给了设计者。

二、第 5 章：选型方向的转向

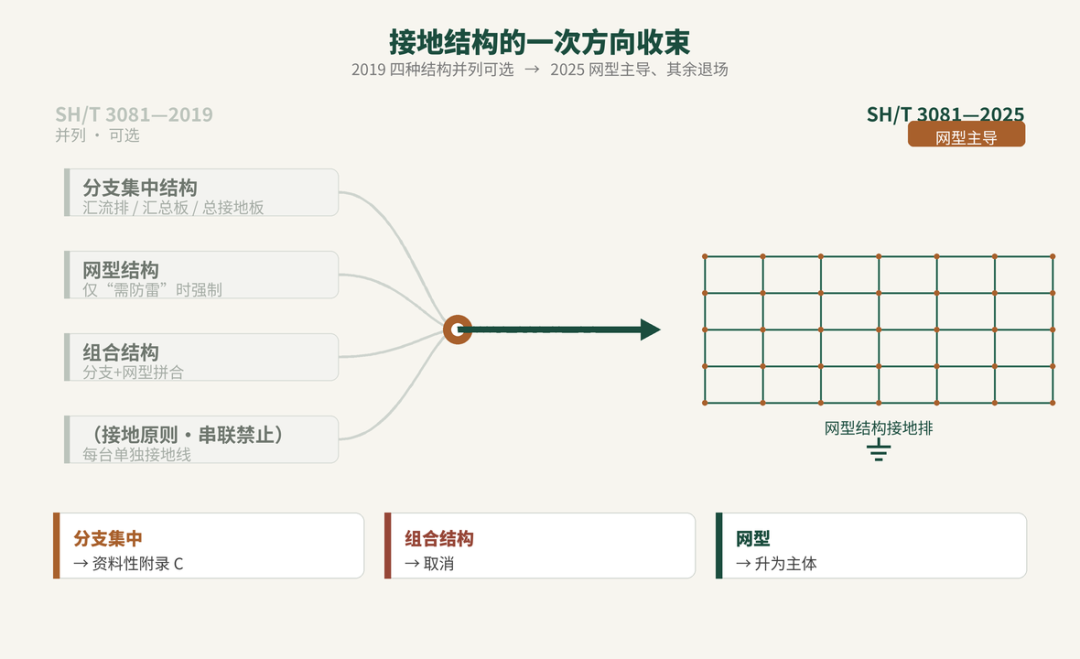

这是本次修订的重心。2019 版第 5 章把分支集中、网型、组合三种结构平行铺开，由设计者按现场条件挑；网型只在“需防雷”时才被强制^{§5.3.1—2019}。2025 版则在接地原则里直接定调^{§5.1.3—2025}：宜采用网型结构，已采用分支集中结构的既有装置可继续沿用。新建项目的默认答案，已经从“看情况”变成了“网型”。

配套地，网型结构这一节给出了过去分散或缺失的量化要求：网格行/列间距 ≤ 5 m、单个网孔周长 ≤ 20 m^§5.2.4；接地排截面 ≥ 40 mm×4 mm^§5.2.5；至少 4 条接地连接导体分不同路径接至室内电气接地板^§5.2.7；来自供电系统的 PE 线以截面 ≥ 16 mm² 多股铜芯就近入网^§5.2.11。这些条款让“网型”从一个概念变成可施工、可验收的明确做法。

三、新增 5.3：机柜及操作台接地

2025 版把机柜、操作台的接地单列为 5.3 节，并补了 2019 版没有的场景：需接地的非安全特低电压供电金属操作台，可沿供电电缆路径敷设接地排，也可利用供电电缆终端的保护线端子直接接地^{§5.3.4—2025}。这是对现场“操作台怎么接”这一高频问题的直接回应。

同时明确了串联接地的边界^§5.3.6：需要接地的仪表可串联，但连续串联数量宜 ≤ 3 个，且控制系统机柜不应以导线串联方式接地——比 2019 版“一律不应串联”的笼统表述更贴合现场。

四、第 6 章：连接细节量化

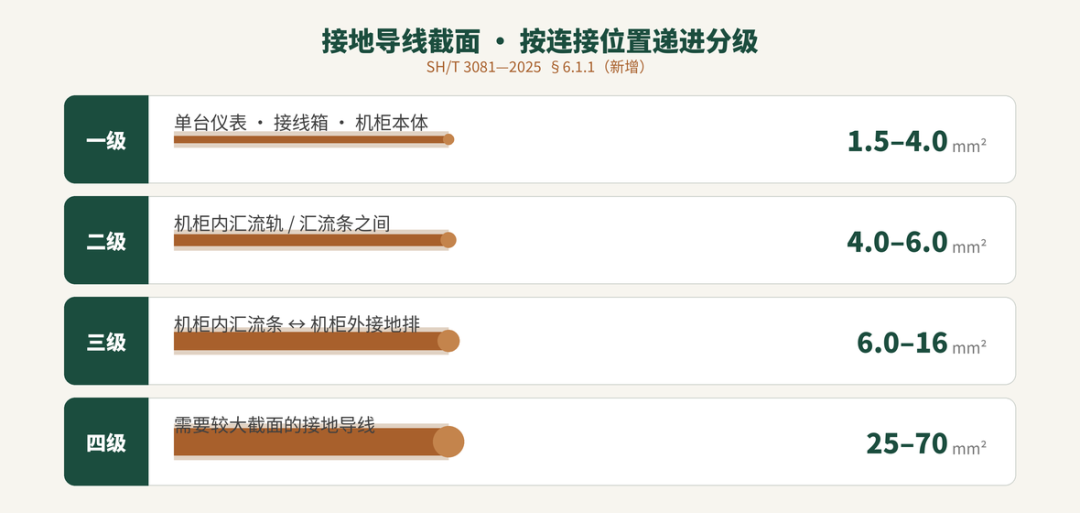

第 6 章章名从“接地线”改为更准确的“接地连接”，并把接地导线的截面按连接位置分了四级^§6.1.1，取代旧版笼统的一个范围。

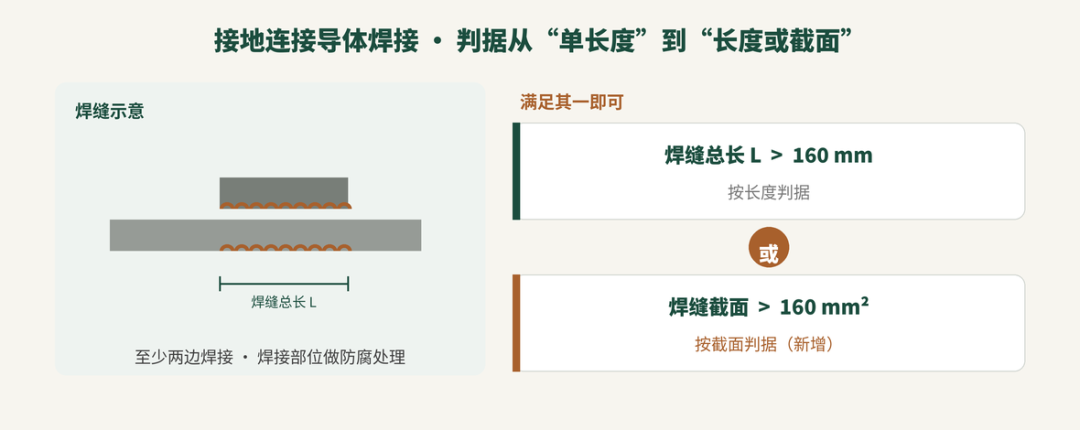

还新增了若干可执行约束：每根接地导线长度宜 ≤ 3 m^§6.1.2、同一压接点压接片 ≤ 2 个^§6.1.3、表面黄绿相间^§6.1.4、各类接地导线不应接入开关或熔断器^§6.3.5。焊接判据也从单一长度升级为“长度或截面”二选一。

五、其余改动与未变项

术语层面，2025 版新增了“接地系统”的整体定义^§3.1，把接地导线、连接导体、汇流条、接地排、电气接地板、接地装置统一纳入一个系统概念，呼应了全篇“统一入网”的思路。

接地电阻指标未变：仍为工频接地电阻 ≤ 4 Ω、接地连接电阻 ≤ 1 Ω^§7。但 2025 版表述更严谨——明确接地电阻“遵从电气接地装置的接地电阻”，强调仪表接地与电气共用接地装置这一前提。

小结

读这版修订，抓住一条主线就够：选型自由度收窄、技术要求收紧。结构层面不再纠结选哪种，新建直接走网型，既有分支集中的装置才考虑沿用；连接层面则把过去靠经验把握的长度、截面、焊缝、串联数量逐条钉死。对设计而言，省去了结构路线的反复权衡，重心转移到把网型这一条路做扎实；对既有装置改造，则要判断沿用原结构与改网型之间的取舍。
