SH/T 3006-2012 石油化工控制室设计图解

控制室/机柜室设计

四类房间 · 布置净距 · 环境四参数 · 防静电地板

SH/T 3006—2012《石油化工控制室设计规范》

四类控制室/机柜室，先分清   §3.1～3.4

规范把控制室/机柜室分成四类，区别落在两处：所在区域和承担功能。控制室位于装置或联合装置内，做生产操作、过程控制、安全保护和仪表维护。中心控制室是全厂性综合建筑，除控制室全部功能外，还含先进控制与优化、仿真培训、生产与信息管理。条文说明§3.1点明：二者区分一在功能繁简，二在管辖范围——前者管装置，后者管全厂。

现场控制室建在公用工程、储运、辅助单元或成套设备现场，功能收敛到生产操作、过程控制和安全保护。现场机柜室只装仪表、控制系统机柜及设备，不承担日常生产操作，用于调试、开/停车和日常维护。

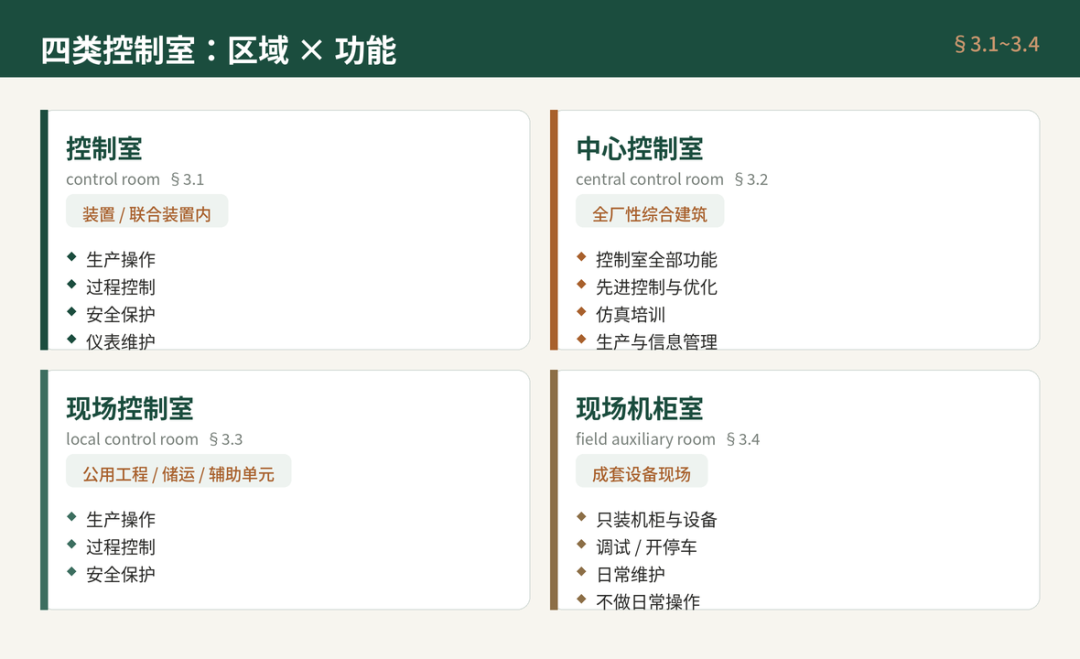

图1　四类控制室：按区域与功能对号入座

操作站与机柜的间距   §4.3.6～4.3.7

操作室面积按操作站数量定：两个操作站宜 40～50m²，每增一个加 5～8m²。操作站四向净距各不相同——正面距墙 3.5～5m，背面距墙 1.5～2.5m，侧面距墙 2～2.5m，多排操作站之间不宜小于 2m；设大屏幕时，背面距屏不宜小于 3m。

机柜室成排机柜之间宜 1.6～2m，机柜距墙 1.6～2.5m。两类房间都要求预留不少于 20% 的扩展空间，给后续仪表扩容留余地。

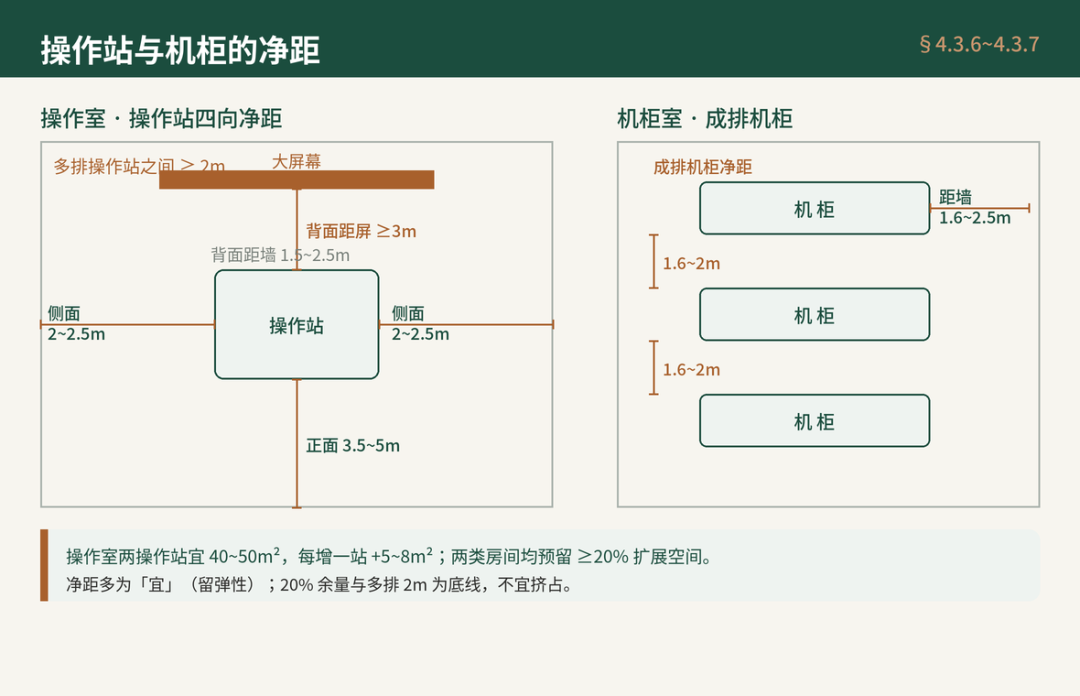

图2　操作站四向净距与成排机柜间距（平面示意）

环境四参数   §4.6

控制室靠四个环境量保住控制系统的运行窗口：温湿度、洁净度、振动、电磁。前两项给死数，后两项给“随机”要求。

温湿度§4.6.1 分季控温——冬季 20±2℃、夏季 26±2℃，温度变化率小于 5℃/h；相对湿度 40～60%，变化率小于 6%/h。条文说明写明，这一范围比 GB 50174-2008《电子信息系统机房设计规范》更宽，因控制系统对温度适应面较广，且兼顾人体感受与节能；湿度区间则参照 ISA S71.01-1985（35～75%）收窄而来。

洁净度§4.6.2 卡四项浓度上限：粒径小于 10µm 的粉尘小于 0.2mg/m³，H₂S 小于 0.01、SO₂ 小于 0.1、Cl₂ 小于 0.01mg/m³。条文说明指出，有毒物质限值取自 GB/T 4798.3-2007，比人员工作场所的限值更严，因为针对的是电子设备而非人。

振动§4.6.3 与电磁场§4.6.4 不给统一数值，只要求满足控制系统厂商提出的机械振动和场强条件——因各厂硬件耐受度不同，由设计按设备要求落实。

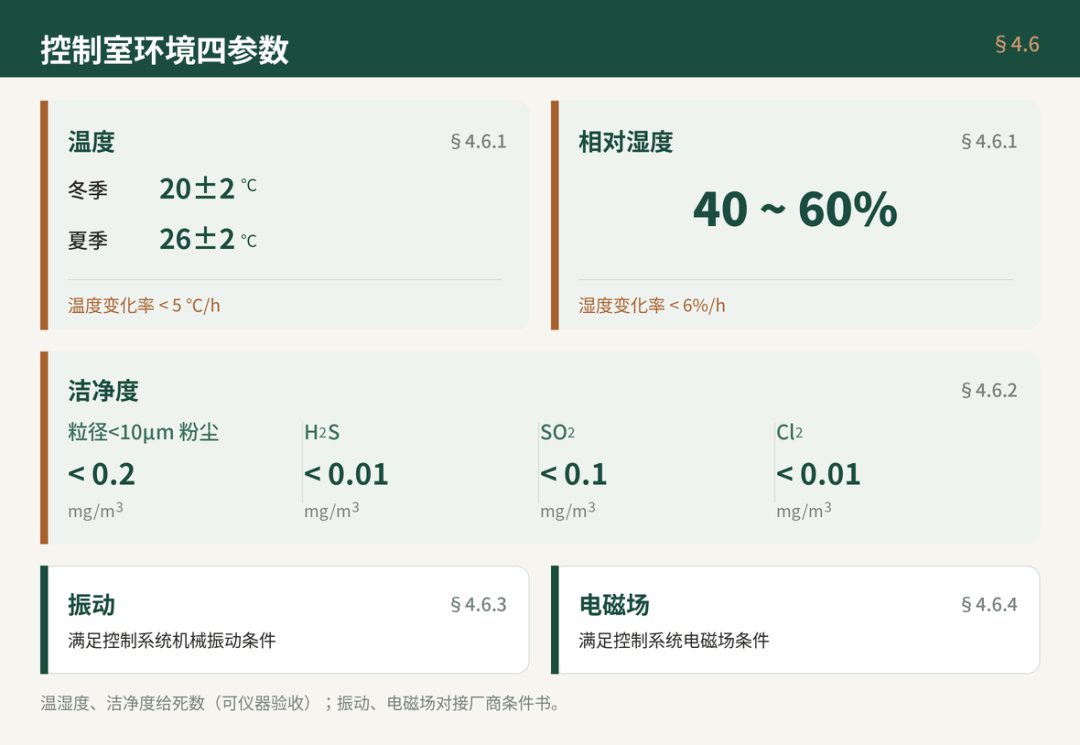

图3　控制室环境四参数一览

防静电活动地板   §4.4.5

机柜室地面应采用防静电活动地板（操作室、工程师室可用）。规范给出五项硬指标，均与 SJ/T 10796-2001《防静电活动地板通用规范》一致：选普通型或重型；设计均布荷载不应小于 23 000N/m²；表面平面度不应大于 0.6mm；系统电阻 1.0×10⁶～1.0×10¹⁰Ω；板面距基础地面不宜小于 0.3m。基础地面应为不易起灰尘的材料。

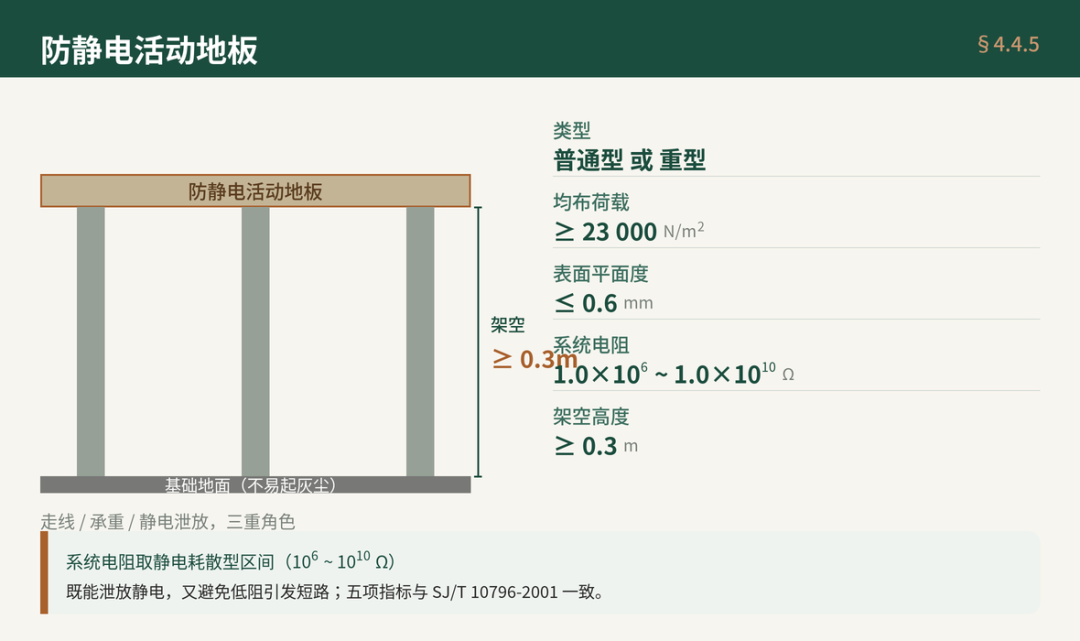

图4　防静电活动地板五项指标与架空构造

系统电阻区间是静电安全的核心

SJ/T 10796 把系统电阻细分为导静电型（R 小于 1.0×10⁶Ω）与静电耗散型（1.0×10⁶～1.0×10¹⁰Ω）；本规范取后者区间，既能泄放静电，又避免低阻引发短路。

选型思路

先按管辖范围对号入座：管全厂选中心控制室，管单装置选控制室，现场就近操作建现场控制室，只放机柜不操作设现场机柜室。房间定了再排布置——操作室正面净距留得最宽，是为操作与巡视通行；大屏、机柜的间距服务于视距和检修。净距多用“宜”，给现场留弹性，但 20% 扩展余量与多排操作站 2m 这两条是底线，不宜挤占。

环境量里，温湿度和洁净度是验收能拿仪器量的硬约束，要在暖通和净化阶段就锁定；振动与电磁场是“对接厂商”的软约束，拿到控制系统的环境条件书再核。地板是机柜室的强制项而非可选项，它同时担起承重、静电泄放、走线架空三重角色，所以荷载、电阻、架空高度缺一不可。
