海客登州 · 依据 GB 17681—2024《危险化学品重大危险源安全监控技术规范》整理

2025 年 6 月 1 日，GB 17681—2024《危险化学品重大危险源安全监控技术规范》实施，代替执行了二十五年的 GB 17681—1999。旧版叫《易燃易爆罐区安全监控预警系统验收技术要求》，只管罐区、侧重验收；新版由应急管理部归口，覆盖设计、施工、验收、运维和报警管理全流程。构成重大危险源的生产单元、储存单元，安全监控系统怎么建、怎么管，合规底线都在这一本里。

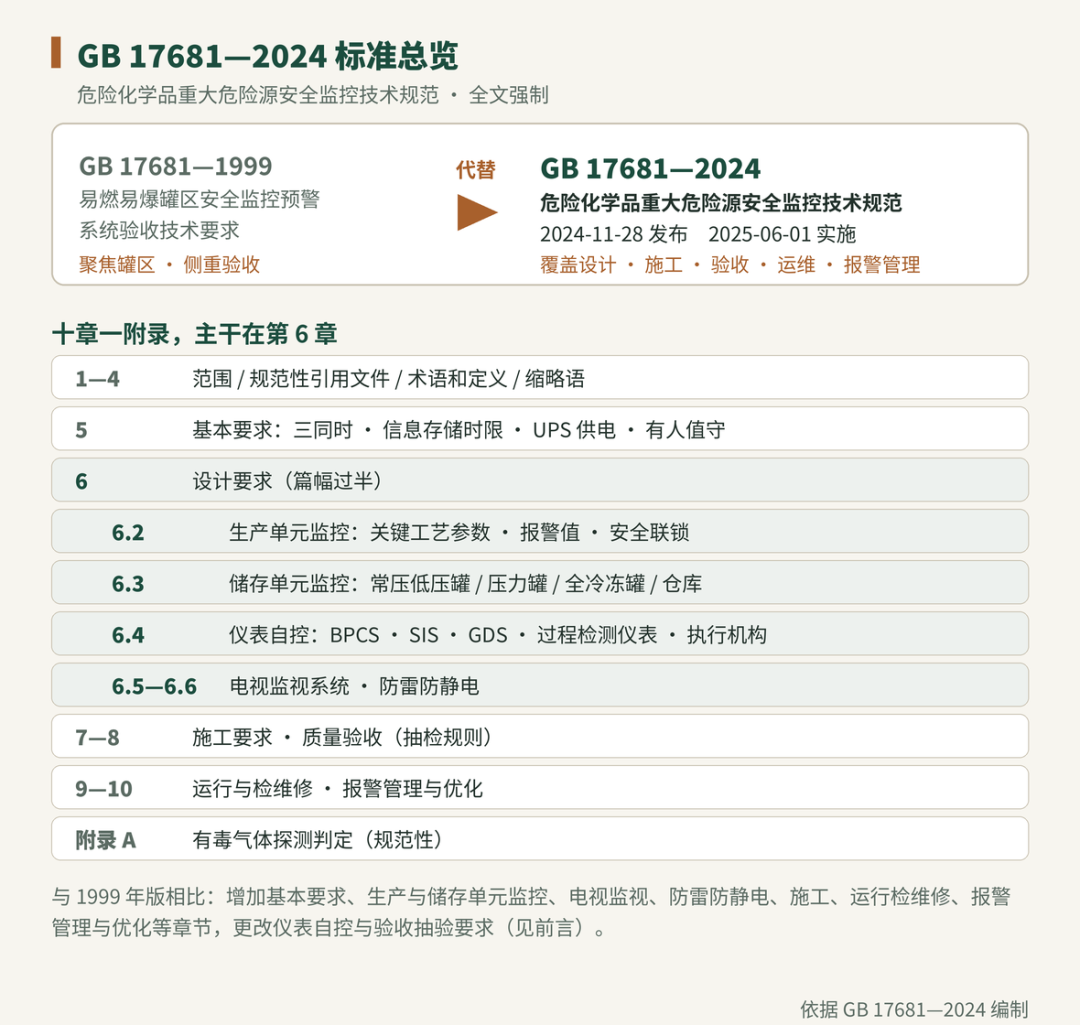

图 1　GB 17681—2024 标准总览与章节结构

一、先记住四个数（第 5 章）

基本要求一章篇幅不长，硬指标密集：系统与主体工程同时设计、同时施工、同时投入生产和使用（5.2）；视频图像信息储存不小于 90 天、其他监控信息不少于 1 年，系统应有人值守（5.3）；BPCS、SIS、GDS 控制器供电回路至少一路采用 UPS，后备电池在外部电源中断后供电不少于 30 min（5.5）。这些数字直接进设计文件，也是检查时最先被翻出来的条款。

二、储存单元：三类罐，三套配置逻辑（6.3）

储罐液位仪表的最低配置、高高/低低液位的联锁动作、报警设定值的计算依据，按常压低压罐、压力罐、全冷冻罐分了三套要求，共性是检测冗余加联锁切断：常压低压罐至少 2 套液位连续检测仪表，或 1 套加 2 个液位开关；压力罐至少 2 套连续检测加 1 个高高液位开关；全冷冻罐至少 3 套。设定值各有算法——压力罐低液位要保证报警开始 15 min 内泵不汽蚀（6.3.3.2），压力高限第二级取“工作压力上限与安全阀定压之和的 50%”与“安全阀定压 90%”的较小值（6.3.3.4）。

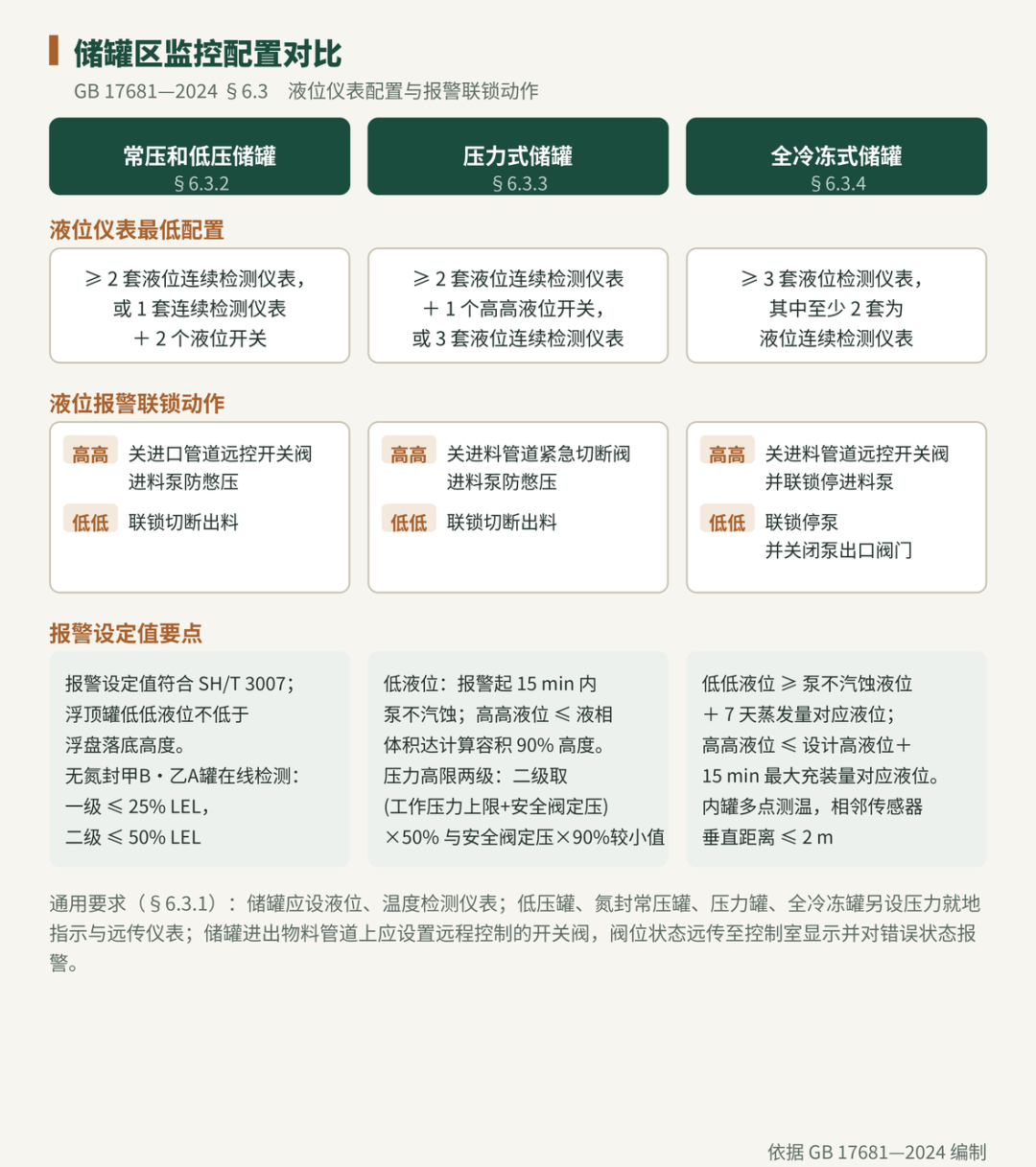

图 2　三类储罐区监控配置与联锁动作对比（§6.3）

再补一条容易漏的：未设氮气密封保护的甲B、乙A 类易燃液体储罐，罐内可燃气体检测值大于介质爆炸下限 50% 时，应停运检修、改造浮盘系统或加装氮封（6.3.2.4）。

三、仪表自控：BPCS、SIS、GDS 各管一段（6.4）

BPCS 负责温度、压力、流量、物位、组分浓度等过程变量的连续测量、监视、报警、控制和联锁（6.4.1）。SIS 的配备条件写得很清楚：涉及有毒气体、液化气体、剧毒液体的一级或二级重大危险源的生产单元、储存单元（仓库除外）应配备 SIS；其余按 SIL 评估结果确定，定级出 SIL1 及以上 SIF 的就得配（6.4.2）。GDS 应独立于 BPCS 和 SIS；探测器 联锁回路有 SIL 等级要求时，探测器独立于 GDS 设置、信号直送 SIS（6.4.3.7）。

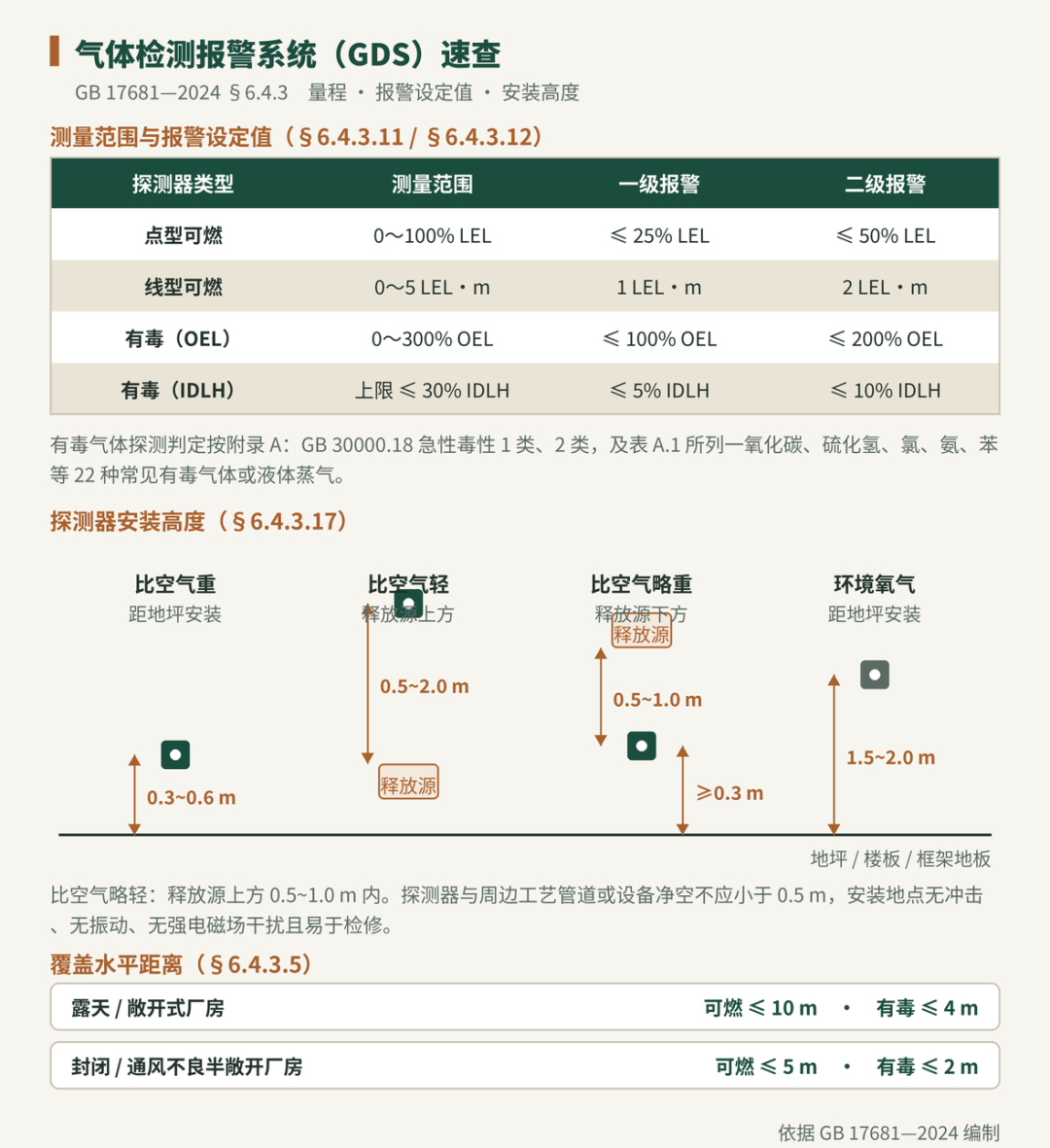

图 3　GDS 量程、报警设定值与探测器安装高度（§6.4.3）

过程检测仪表的选型硬条款集中在 6.4.4：现场电子式仪表防护等级不低于 IP65，气动及就地仪表不低于 IP55，仪表井、阀门井及水池内为 IP68；多路温度转换器不应用于 SIS 联锁；同一 SIS 联锁源的多台压力、差压变送器不应共用取压口；容积大于 10 000 m³ 或直径大于 30 m 的储罐连续液位检测选用雷达、伺服或磁致伸缩液位计。最终执行机构方面，火灾安全型开关阀应符合 ISO 10497，防火保护应能在 1 093 ℃ 烃类火灾下抵抗 30 min（6.4.6）。

四、施工、验收、运维：数字化的门槛（第 7—10 章）

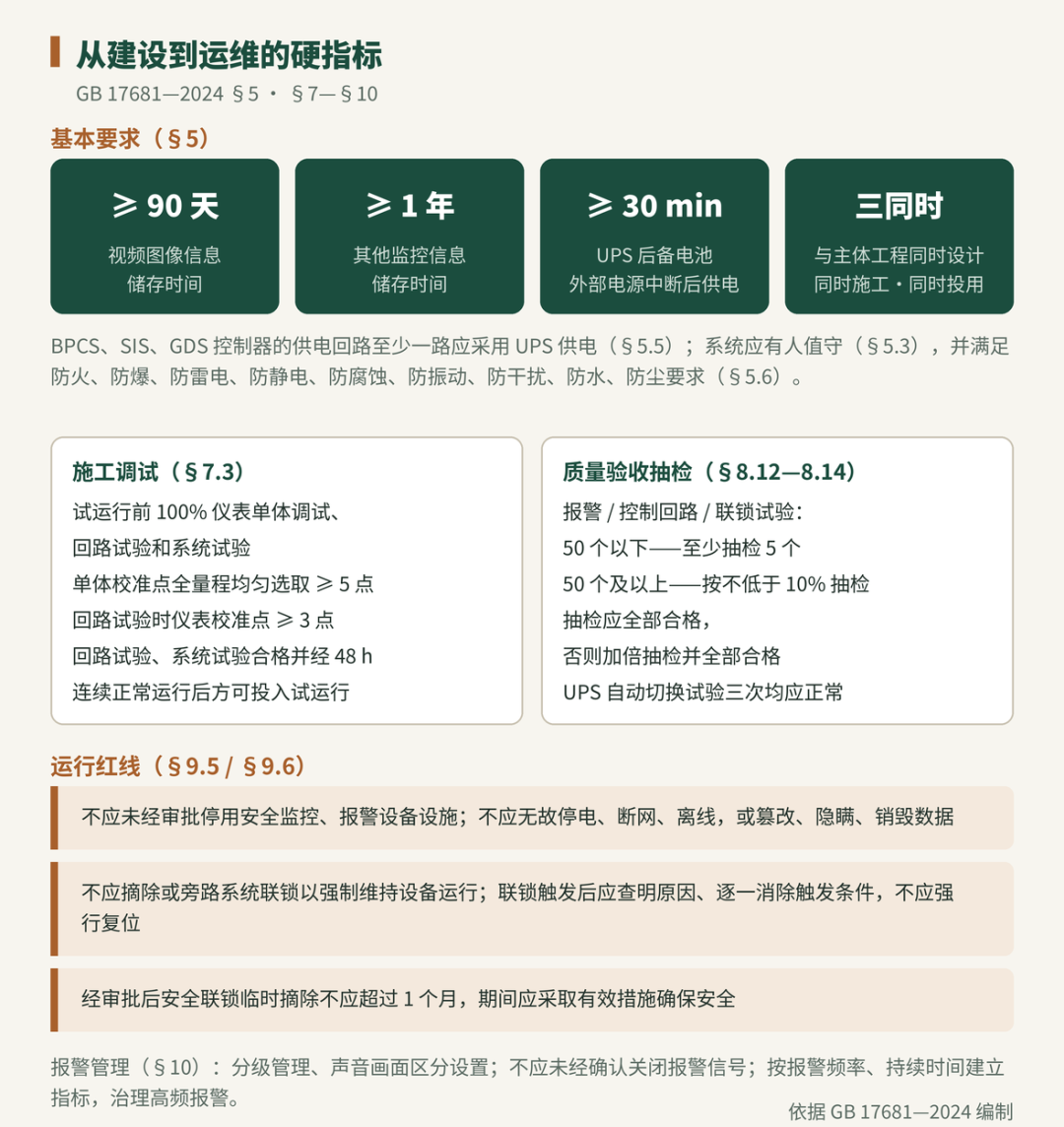

图 4　基本要求硬指标与施工验收运维要点（§5、§7—§10）

施工调试要求系统试运行前开展 100% 的仪表单体调试、回路试验和系统试验，回路试验和系统试验合格并经 48 h 连续正常运行后，方可与工艺系统一起投入试运行（7.3）。验收抽检按“50 个以下抽 5 个、50 个及以上不低于 10%”执行，不合格加倍抽检并全部合格（8.12—8.14）。运行阶段的红线：联锁摘除须经审批且不超过 1 个月（9.6）；报警要分级管理、按频率和持续时间建立指标治理高频报警（第 10 章）。

小结

落地顺序照章节走：先按 6.2、6.3 把生产、储存单元的监控参数和联锁定下来，再用 6.4 定 BPCS、SIS、GDS 架构——SIS 上不上看物料类别和 SIL 定级，GDS 布点和设定值直接套表；施工验收盯抽检比例和 48 h 试运行，投用后把联锁变更和报警治理纳入制度。设计深度不够的地方，标准已留好接口：储罐报警设定值引 SH/T 3007，GDS 性能引 GB/T 50493，SIS 功能安全引 GB/T 21109 和 GB/T 50770。

注：本文依据 GB 17681—2024 正式文本整理，条款号以原文为准；执行时请查阅标准原文。
